Устройство выявления неисправностей в многомодовых кабелях Fluke Networks Fiber QuickMap-SFP-M

Визуальные локаторы неисправностей (VFL) неплохо справляются с поиском обрывов и плохих соединений на открытых участках волокна, но их возможности ограничены: они не работают на длинах свыше нескольких метров, не видят кабель под оболочкой и бесполезны, если доступ к трассе затруднён. Оптические рефлектометры (OTDR) дают полную картину по всей длине линии, но стоят дорого и требуют времени и опыта для настройки и интерпретации результатов.

Fiber QuickMap от Fluke Networks — это компромисс между простотой VFL и функциональностью OTDR. Устройство работает как VFL по удобству, но при этом показывает расстояние до неисправностей, уровень потерь и точку окончания волокна. Оно также определяет, подаётся ли на кабель активный оптический сигнал, что повышает безопасность перед началом диагностики.

Основные возможности:

• Работает с многомодовым волокном 50/125 мкм и 62,5/125 мкм при длине волны 850 нм
• Измеряет расстояние до 1500 м (4921 фут) за 6 секунд
• Обнаруживает разрывы, сильные изгибы, загрязнённые или повреждённые разъёмы, а также сращивания с высокими потерями
• Показывает точку окончания волокна и до девяти неисправностей на одной трассе
• Выявляет источники высокого отражения, которые могут вызывать ошибки на скоростях 10 Гбит/с и выше
• Проверяет наличие активного сигнала перед тестированием
• Не требует предварительной настройки — достаточно подключить кабель и нажать «Test»
• Позволяет изменять показатель преломления (IOR) для повышения точности измерений

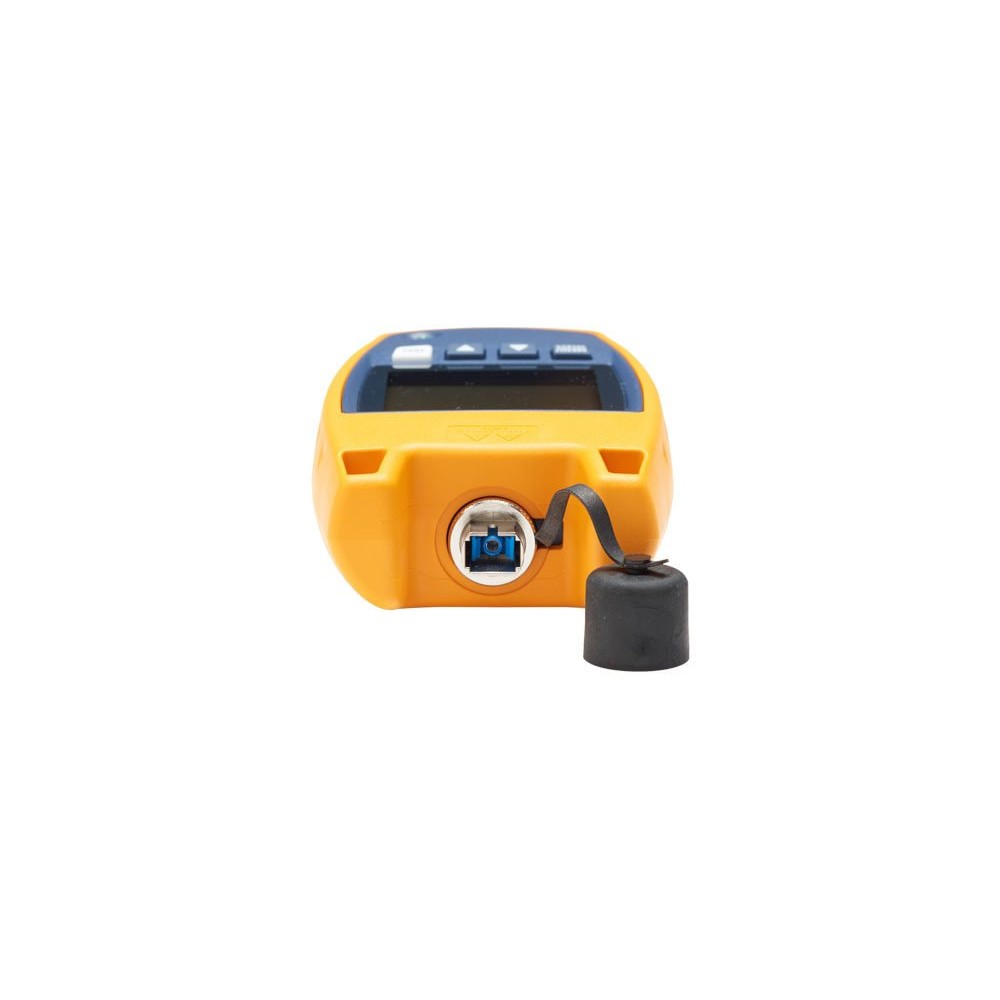

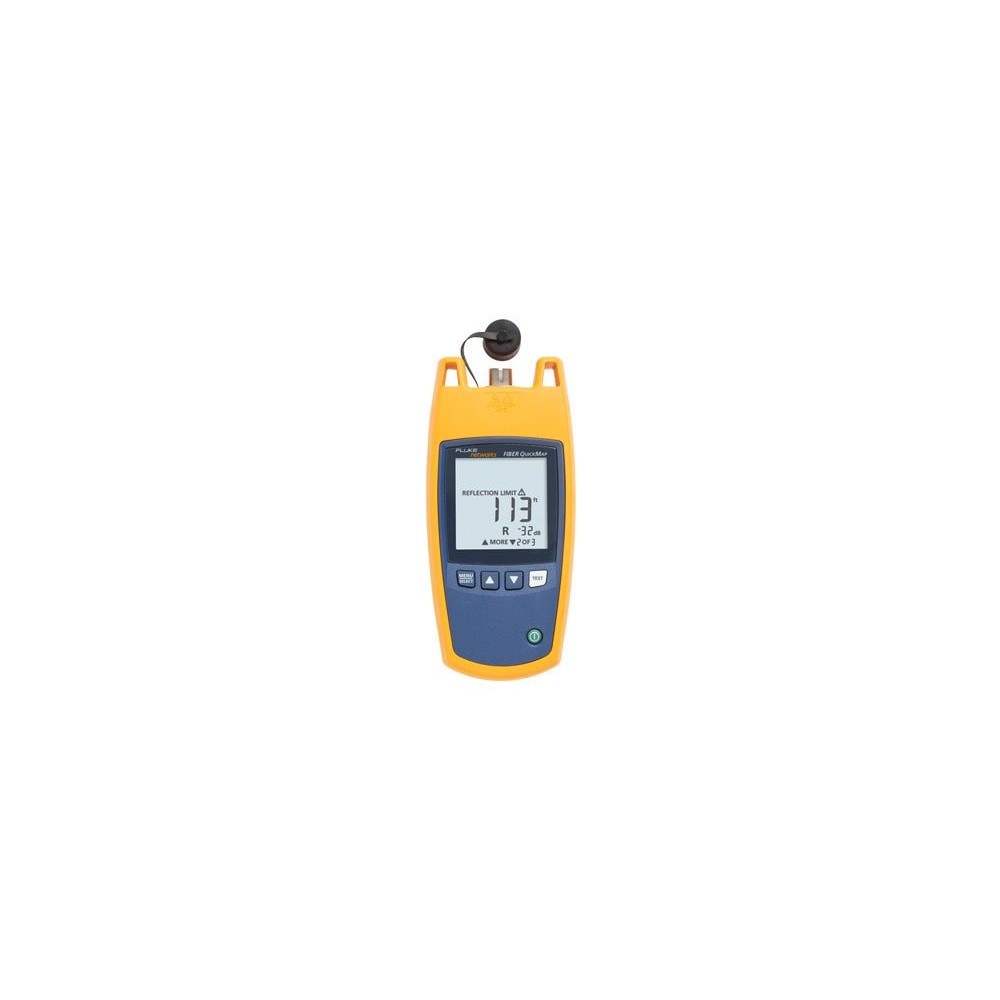

• Оснащено подсвечиваемым дисплеем и съёмным адаптером SC (доступны также сменные адаптеры LC, ST и FC)
• Работает от двух батареек AA — хватает примерно на 1500 тестов
• Корпус выдерживает падения с высоты 1 м и вибрацию

Быстро и без лишних действий

Тест запускается одной кнопкой — не нужно выбирать тип волокна, стандарт или настраивать параметры. Это особенно полезно в условиях, где кабель проложен под полом, за стенами или в кабельных каналах, и визуальный осмотр невозможен.

Почему это важно

Большинство отказов в корпоративных сетях связаны с локальными потерями: загрязнённые разъёмы, микротрещины, перегибы. Обычные VFL и измерители мощности такие дефекты не находят. Fiber QuickMap быстро локализует проблему, сокращая время простоя и упрощая обслуживание.
