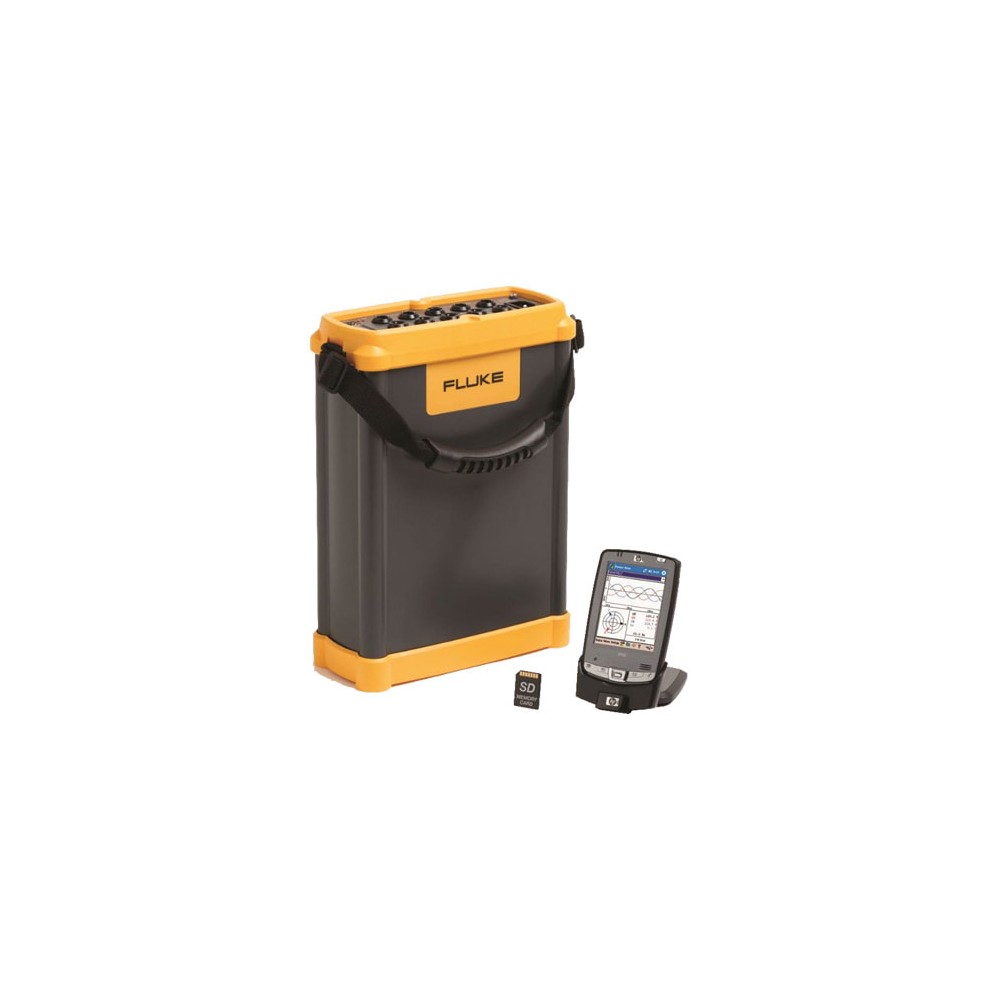

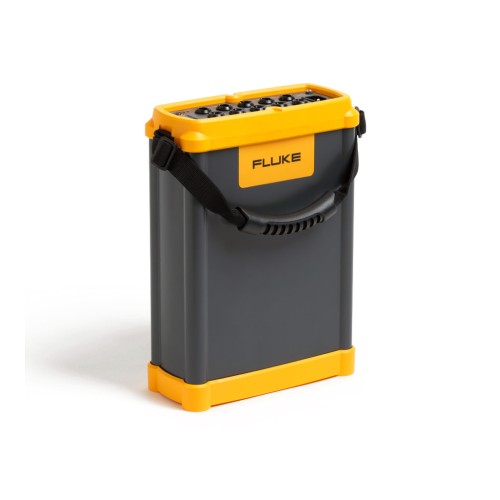

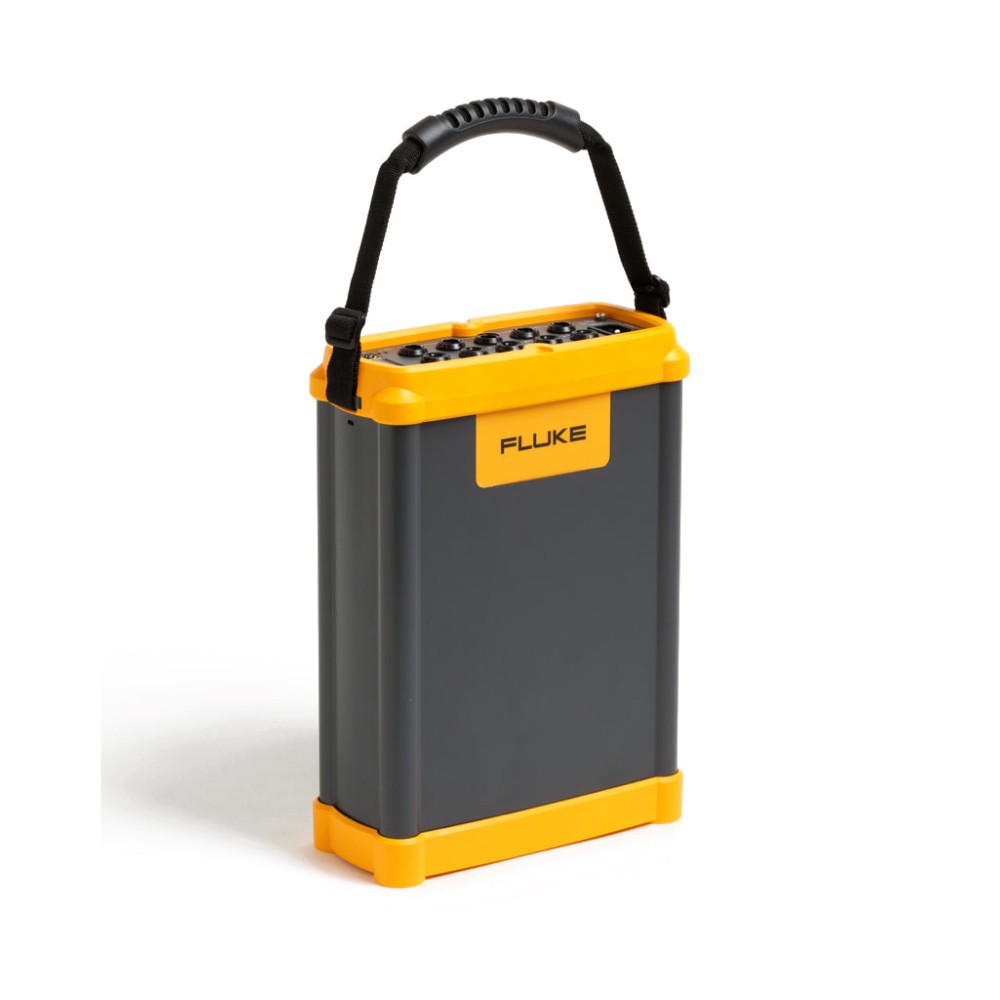

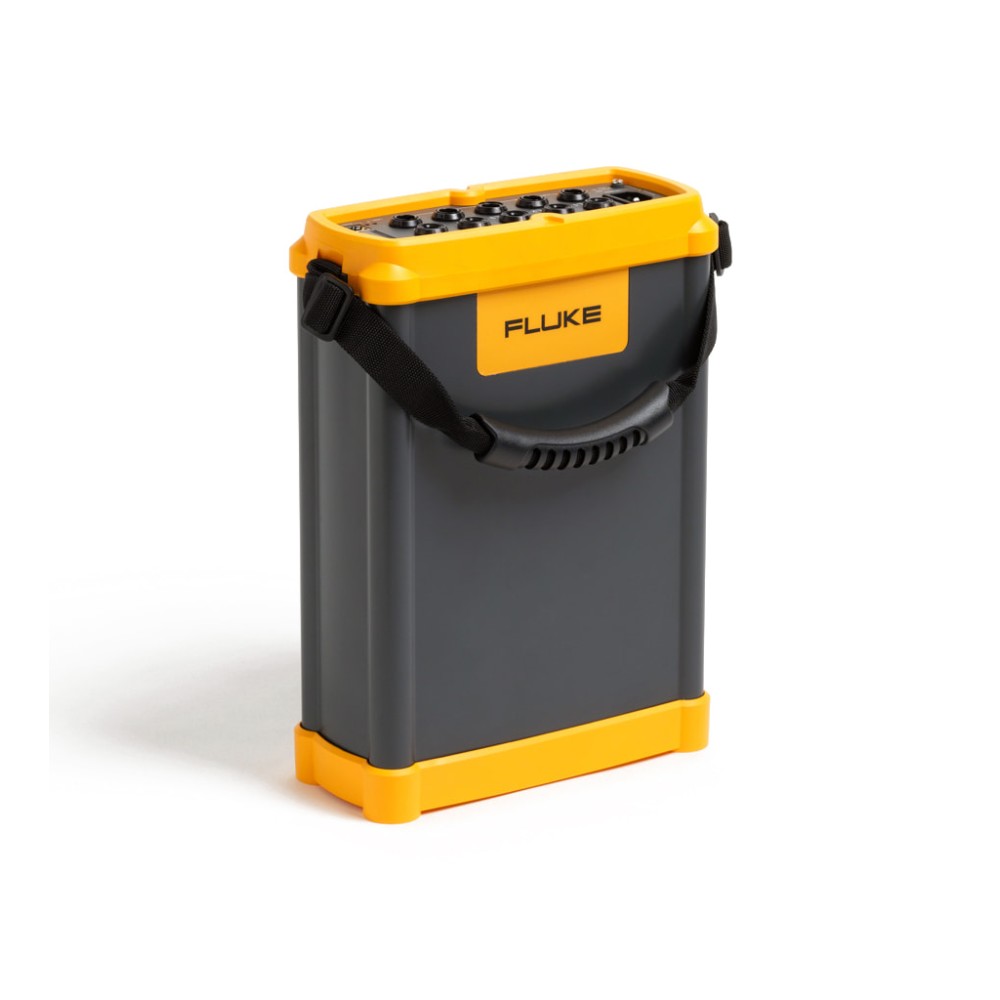

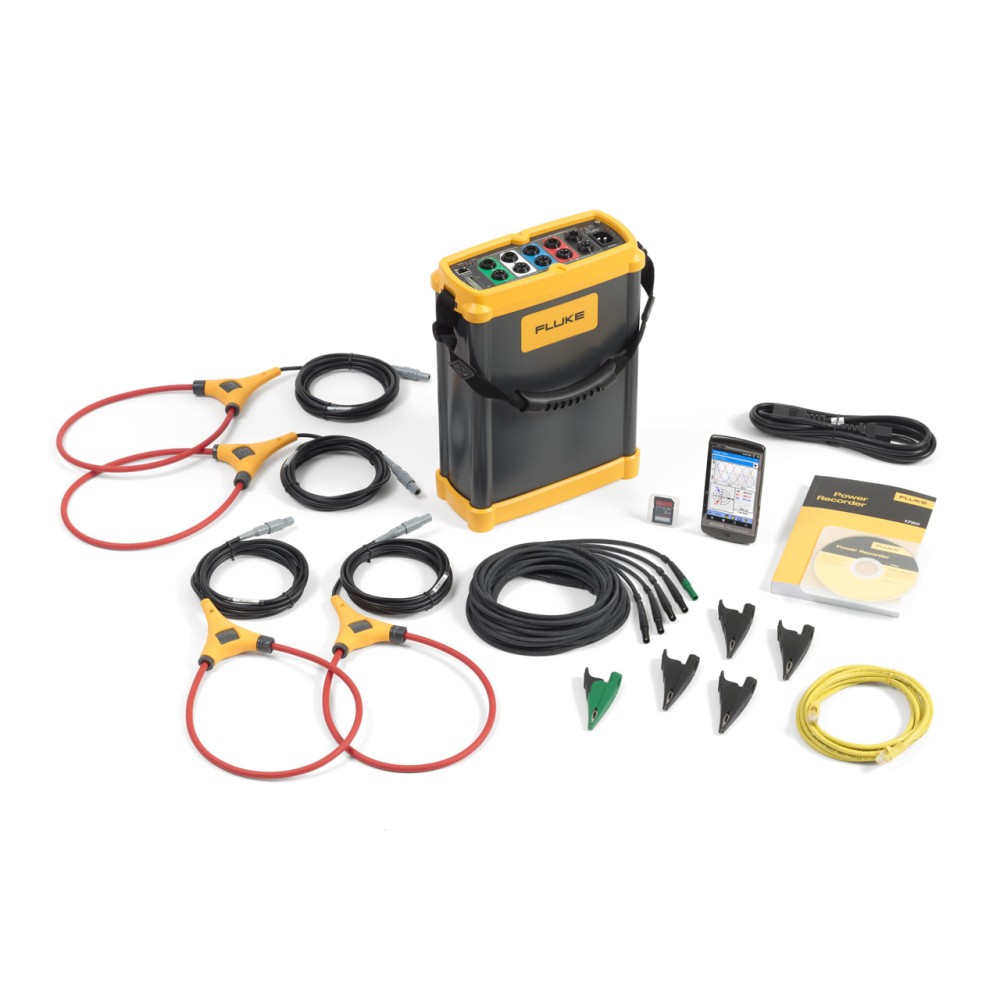

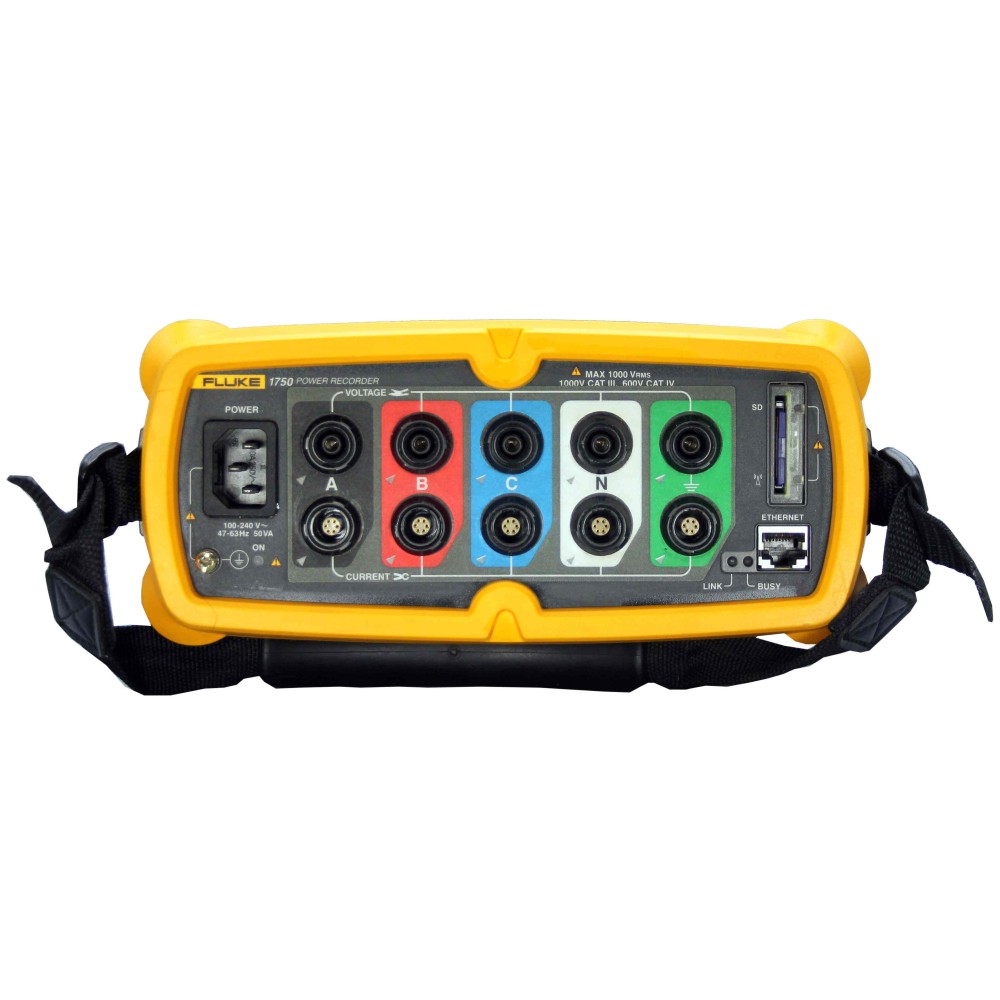

Трехфазный регистратор электроэнергии Fluke 1750
Описание
Трехфазный измеритель и регистратор параметров электроэнергии позволяет зарегистрировать и устранить трудноуловимые проблемы качества электроэнергии. Fluke 1750 — разработан для длительных исследований и обнаружения трудновыявляемых проблем анализатор качества электропитания, который позволяет производить наблюдение за важным оборудованием и обнаруживать события, связанные со сбоями в работе оборудования. Регистратор качества электроэнергии Флюк 1750 работает с сетями постоянного и переменного тока в диапазоне до 1000В и 5000А. Кроме того, с его помощью выявить кратковременные скачки напряжения до 8000В. Измерения осуществляются по 5 каналам (3 фазы, заземление и нейтраль). Из измеряемых параметров, кроме перечисленных, можно выделить: коэффициент реактивной мощности;коэффициенты искажения;продолжительность скачков напряжения;доза фликера;смещение частоты от требуемого значения;оэффициент гармоники до 50-й включительно;коэффициент несимметричности. Кроме этого Fluke 1750 позволяет зафиксировать форму кривой переходных процессов в сети. Запись данных осуществляется во внутреннюю память (2Гб) прибора, куда заносятся определенные оператором данные. Длительность мониторинга - до 31 дня. Регистратор Fluke 1750 очень прост и удобнер в эксплуатации и конфигурируется при помощи карманного компьютера, на котором также в режиме реального времени отображаются измеряемые данные. Для обеспечения высокого качества анализа и составления аналитических отчетов вместе с прибором поставляется специально программное обеспечение Fluke Power View и Fluke Power Analyze. Удобная транспортировка регистратора обеспечивается при помощи надежного кейса. По пыле и влагозащищенности устройство соответствует степени IP30 по стандарту EN 60529. Питание Fluke 1750 осуществляется от сети с напряжением 100-240В и частотой 47-63Гц. Присутствует возможность работы от встроенного источника питания до 1 часа. Быстрая и надежная конфигурация: интерфейс передней панели "беспроводного КПК" обеспечивает индикацию записываемых параметров даже если сам регистратор находится в труднодоступном месте. Анализатор качества электропитания Fluke 1750 разработан специально для длительных исследований и выявления редких и трудно-обнаруживаемых проблем;наблюдения за сложным и требовательным к качеству электропитания оборудованием;обнаружения событий изменения параметров качества электроэнергии, связанных со сбоями в работе оборудования. Позволяет устанавливать причинно-следственную связь между изменением параметров электропитания и сбоями в работе оборудования, а также выявлять источники этих нарушений. Использование без установленных граничных параметров: установите граничные значения после того, как данные собраны программным обеспечением - нет повода для волнений о пропущенной информации из-за неправильной установки. Особенности и преимущества: Обследование качества электроэнергии: количественная оченка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов. Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии. Монтаж/приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию. Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д. Быстрая и надежная конфигурация: Беспроводной "интерфейс передней панели " в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор даже когда он сам недоступен. Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки. Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время. Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160. Plug And Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения. Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении. Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению. Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий. Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT.
Характеристики Трехфазный регистратор электроэнергии Fluke 1750
Основные характеристики
| Измерение мин./макс. и средних значений | Да |
|---|---|
| Правила техники безопасности и защиты окружающей среды - Максимальное номинальное рабочее напряжение | Клеммы для измерения напряжения1100 В действ. НапряжениеПредельное напряжение5550 В (действ. значение) в течение 1 минуты, между входными клеммами напряжения, входными клеммами напряжения и датчиками тока, входными клеммами напряжения и корпусом (50/60 Гц, 1 мА, в направлении тока)Защита корпусаIP30 (согласно EN 60529) |
| Правила техники безопасности и защиты окружающей среды - Соответствие стандартам | EMCEN 61326-1:1997+A1:1998 Класс AEN 61000-3-2:1995+A1:1998+A2:1998EN 61000-3-3:1995БезопасностьEN 61010-1 2 nd Edition, 2 000В CAT III, 600 В CAT IV EN/IEC 61010-032:2002 Класс загрязнения 2 |
| Правила техники безопасности и защиты окружающей среды - Условия эксплуатации | Рабочая средаВ помещении или под навесом вне помещения, на высотах до 2000 мТемпература и влажность при храненииот -20 °C до 50 °C, влажность не более 80 % без конденсацииРабочие температура и влажностьот 0 °C до 40 °C, влажность не более 80 % без конденсации |
| Пусковой ток | Да |
| Рабочее напряжение | 1000 В |
| Технические характеристики - Ввод | Типы измеренийОднофазное с нулевым проводом, Однофазное с изолированным заземлением без нулевого провода, Однофазное с фазорасщеплением, Трехфазное типа ", звезда", , Трехфазное типа ", треугольник", , Трехфазное с изолированным заземлением, Трехфазное типа ", High Leg", , Трехфазное без одного плеча, 2- элементное типа ", треугольник", , 2 ½ -элементное типа ", звезда", Входные каналыНапрядение: 4 каналовПерем./пост.ток: 5 каналовКаналы напряженияВходное сопротивление: 2 МОмВходная емкость: <, 20 пФКаналы тока2 V rms = full scale,Автоопределение датчиков Доступные типы: токовые зажимы, Flexi-CTМетод измеренияОдновременное цифровое измерение напряжения и тока. Цифровые измерения с фазовой синхронизацией, использование внутренней опорной частоты при обрывах напряжения. |
| Технические характеристики - Выбросы напряжения (Импульс) | Тип измеренияДискретизация формы сигнала, без распознавания пикаПредел измерения8000 В (пик)Разрешение200 нСПогрешность измерения± 5 % от показания прибора± 20 В (параметры тестирования: 1000 в пост.тока, 1000 В действ. значение, 100 кГц) |
| Технические характеристики - Действующее значение напряжения | Тип измеренияНепрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно IEC 61000-4- 30.Погрешность измеренияПерем.ток: ± 0, 2 % измеренного значения ± 0, 1 % предела измерения при действующих значениях выше 50 ВПост.ток: ± 0, 5 % измеренного значения± 0, 2 % предела измерения при напряжениях выше 50 В пост.тока |
| Технические характеристики - Действующее значение тока | Тип измеренияНепрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам |
| Технические характеристики - Измерение напряжения и тока | Диапазон измеряемого напряженияПерем.ток: 1000 В эфф. значение ± Превышение предела измерения 10 %Пост.ток: ± 1000 В + превышение предела измерения 10 %Пик-фактор по напряжениюне выше 3Входное сопротивление при измерении напряженияЗависит от используемого датчика токаПик-фактор по токуне выше 4 |
| Технические характеристики - Интерфейс беспроводного контроллера | Подключениебеспроводное (радио, 2, 4 ГГц)Скоростьдо 700 кбит/сПротокол связиBluetooth SPP |
| Технические характеристики - Интерфейс локальной сети | РазъемRJ-45Скорость и тип10/100 Base-T, авто-MDIX (интерфейс, зависящий от среды)Протокол связиTCP/IP через Ethernet |
| Технические характеристики - Напряжение (отключение) | Тип измеренияТа же, что и для действующего напряжения |
| Технические характеристики - Отклонение напряжения (действ. значение) | Тип измеренияИстинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)Выводимые данныеАмплитуда и продолжительность отклоненияПогрешность измеренияТа же, что и для действующего напряжения |
| Технические характеристики - Отклонение напряжения (среднестатестич. значение) | Тип измеренияИстинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)Выводимые данныеАмплитуда и продолжительность провала или обрываПогрешность измеренияТа же, что и для действующего напряжения |
| Технические характеристики - Синхронизация и дискретизация | Источник ФАПЧ-синхронизацииФАПЧ синхронизируется с напряжением A-N/L1-N для подключения типа звезда, и с напряжением A-B/L1-L2 для подключения типа треугольник. Все перечисленные типы можно охарактеризовать как звезда или треугольникДиапазон ФАПЧ42.5 до 69 ГцЧастота дискретизацииНапряжение и ток: 256 точек на период Промежуточные гармоники согласно IEC61000-4-7: 2560 точек / 10 периодов (50 Гц), 3072 точки/12 циклов (60 Гц) Выбросы напряжения: 5 МГцРазрешение при аналого-цифровом преобразованииНапряжение и ток: 24 битаВыбросы напряжения: 14 бит |
| Технические характеристики - Стандарты измерения качества электропитания | СоответствиеIEC 61000-2-4:2002 Класс 1, IEC 61000-4-30, IEEE519, IEEE1159, IEEE1459, IEC 61557-12:2008 и EN50160Часы/календарьВисокосные годы, 24-часовые часыТочность часовНе более ± 1 с/деньОбъем внутренней памяти данныхНе менее 2 GBМаксимальная продолжительность записиНе менее 31 дняКонтроль времени записиАвтаматическийМаксимальное число событийОграничено только объемом внутренней памятиЭлектропитание100 - 240 В (эффективное значение)± 10 %, 47-63 Гц, 40 ВтВремя работы при перебоях (работа от внутреннего ИБП)5 минут на каждый обрыв, 60 минут всего без перезарядкиГабариты215 мм x 310 мм x 35 ммВес6.3 кг |
| Характеристики мощности - Ангармонизм напряжения и тока | Окно аналищаПрямоугольноеПоядок анализаС 1-й по 50-юПогрешность измеренийНапряжение / Ток: с 1-й по 20-ю гармоники: ± 0, 5 % показания прибора ± 0, 2 % предела измерения с 21-1 по 50-ю: ± 1 % показания прибора ± 0, 3 % предела измерения (для тока и мощности необходимо учесть погрешность датчика тока)Метод измеренияIEC 61000-4-7 |
| Характеристики мощности - Дисбаланс напряжений и чередование фаз | Метод измеренияНапряжение прямой последовательности делится на напряжение обратной последовательности, согласно IEC 61000-4-30 |
| Характеристики мощности - Коэффициент реактивной мощности | Метод измеренияРассчитывается по фазовому сдвигу между основными частотами напряжения и токаДиапозон измеренийОт -1, 000 (опережение) до 0, 000 до +1, 000 (запаздывание)Точность измерений± 0, 5 % измеренного значения ± 2 % предела измерения ± 1 единица младшего разряда |
| Характеристики мощности - Мощность | Тип измеренияНепрерывный подсчет среднеквадратичного (действующего) значения: по каждому периоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам. |
| Характеристики мощности - Промежуточные гармоники для напряжения и тока | Окно анализаПрямоугольноеПорядок анализаС 0, 5-й по 49, 5-юМетод измеренияIEC 61000-4-7 |
| Характеристики мощности - Пульсации напряжения (фликер-шум) | Метод измеренияIEC 61000-4-1510 мин (кратковременные), 2 ч (долговременные)Диапозон измеренияОт 0,1 до 5 (25) в зависимости от уровня напряжения, модуляции и частоты |
| Характеристики мощности - Фактор мощности | Тип измерения0.000 до 1.000Точность измерений± 1 единица последнего разряда от расчета каждого измеренного значения (±всего 3 единицы) |
| Характеристики мощности - Частота | Диапозон измерений42.5 до 69 ГцИсточник измеренияот же что и источник синхронизации ФАПЧТочность измерений± 10 мГц (от 10 до 110 % предела измерения при синусоидальном сигнале) |
