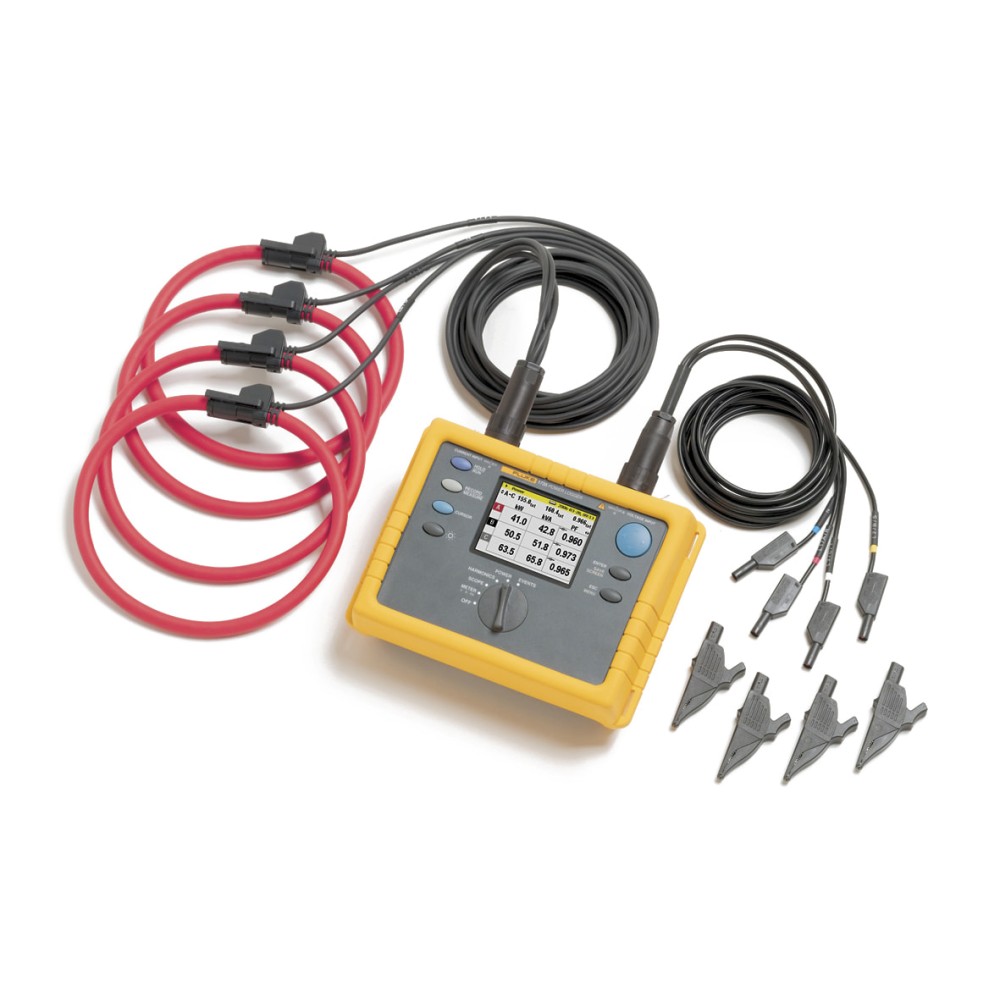

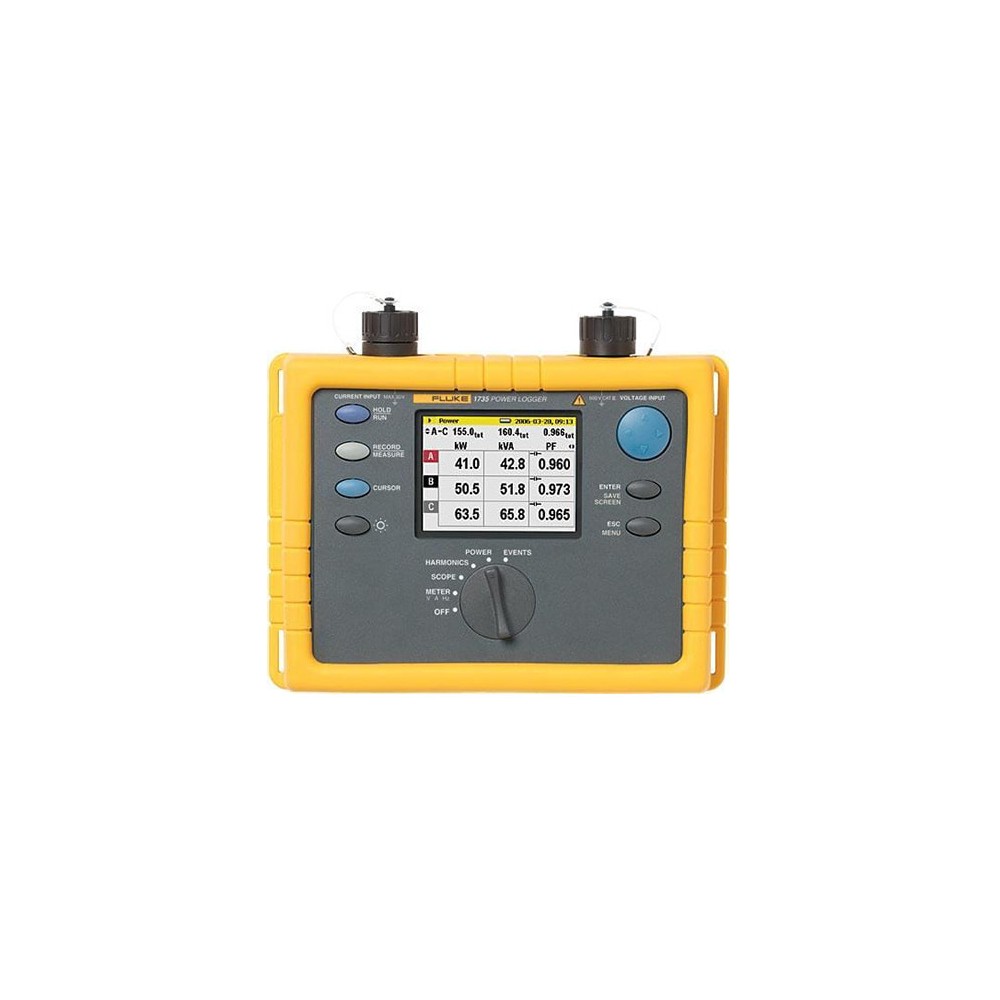

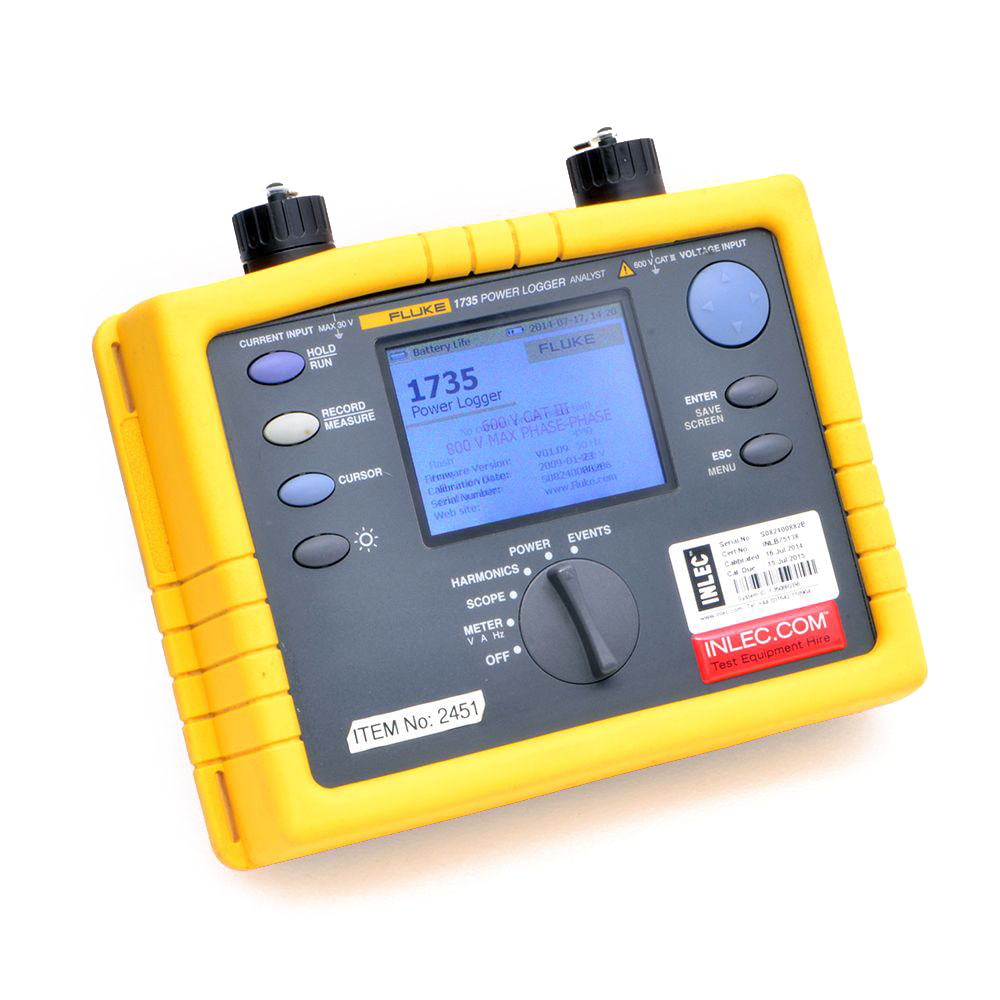

Трехфазный регистратор электроэнергии Fluke 1735
Описание
Выполняет регистрацию качества энергии, изучение электрической нагрузки и измерение потребления энергии. Регистратор энергии Fluke 1735 Power является идеальным инструментом для электриков и технического персонала для изучения параметров электроэнергии и регистрации показателей качества энергии. Подготовка регистратора энергии к работе занимает всего несколько секунд, благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею. Измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения. Области применения: Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей Особенности и преимущества: Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем Повышение эффективности деятельности благодаря контролю потребления энергии Измерение гармонических искажений, вносимых различными нагрузками Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки Программное обеспечение Power Log для построения графиков и составления отчетов Компактная, прочная конструкция в корпусе со степенью защиты IP65, категории III для напряжений до 600 В
Характеристики Трехфазный регистратор электроэнергии Fluke 1735
Основные характеристики
| Измерение мин./макс. и средних значений | до 480 В |
|---|---|
| Рабочее напряжение | 600 В |
| Характеристики - PF (коэффициент мощности) | Диапазон:От 0,000 до 1,000Разрешение:0,001Точность:±1 % полной шкалы |
| Характеристики - Безопасность | Безопасность:IEC 61010-1 600 В категория III, двойная или усиленная изоляция, степень загрязнения 2Защита:IP65, EN60529 (только для основного корпуса, без отсека для элементов питания)Среднеквадратичные значения измеряются с разрешением 20 мс. |
| Характеристики - Гармоники | Диапазон измерения:До 50-й гармоники (<, 50 % от номинального) |
| Характеристики - Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая) | Диапазон измерения:См. данные по измерению среднеквадр. значений напряжения и токаОшибки при измерении мощности рассчитываются путем сложения ошибок напряжения и токаДополнительная ошибка, вносимая коэффициентом мощности (PF)Указанная ошибка x (1-[PF])Максимальный диапазон при напряжении до 830 В (соединение треугольником) и токе до 3000 А составляет 2,490 МВт, возможно умножение показаний на коэффициент трансформации при использовании трансформаторов мощности и токаИсходная ошибка:± (7% от измеренного значения + 15 разрядов)Разрешение:1 кВтОперационная ошибка± (1,5% от измеренного значения + 20 разрядов)Стандартный диапазон измерения при напряжении 230 В (соединение звездой) и токе150 А составляет 34,50 кВт.Исходная ошибка:± (0,7% от измеренного значения + 15 разрядов)Разрешение:От 1 до 10 ВтОперационная ошибка± (1,5% от измеренного значения + 20 разрядов)Собственные ошибки датчиков тока не учтены. |
| Характеристики - Измерение среднеквадратичного значения напряжения в соединении звездой: | Диапазон измерения:57 В/66 В/110 В/120 В/127 В/220 В/230 В/240 В/260 В/277 В/347 В/380 В/400 В/417 В/480 В переменного токаИсходная ошибка:± (0,2% от измеренного значения + 5 разрядов)Операционная ошибка± (0,5% от измеренного значения + 10 разрядов)Разрешение:0,1 В |
| Характеристики - Измерение среднеквадратичного значения напряжения в соединении треугольником: | Диапазон измерения:100 В/115 В/190 В/208 В/220 В/380 В/400 В/415 В/450 В/480 В/600 В/660 В/690 В/720 В/830 В переменного токаИсходная ошибка:± (0,2% от измеренного значения + 5 разрядов)Операционная ошибка± (0,5% от измеренного значения + 10 разрядов)Разрешение:0,1 В |
| Характеристики - Измерение среднеквадратичного значения тока | Диапазоны с набором гибких зажимов Flexi-Set I:15 A/150 A/3000 A среднеквадратичное значение (для синусоиды)Диапазоны с токовыми зажимами:1 А/10 АРазрешение:0,01 АДиапазоны150 А/3000 А и 1 А/10 АИсходная ошибка:± (0,5% от измеренного значения + 10 разрядов)Операционная ошибка± (1% от измеренного значения + 10 разрядов)Диапазоны15 АИсходная ошибка:± (0,5% от измеренного значения + 20 разрядов)Операционная ошибка± (1% от измеренного значения + 20 разрядов)Ошибки установки токовых зажимов не учитываются. |
| Характеристики - Измерение частоты | Диапазон измерения:От 46 до 54 Гц и от 56 до 64 ГцИсходная ошибка:± (0,2% от измеренного значения + 5 разрядов)Операционная ошибка± (0,5% от измеренного значения + 10 разрядов)Разрешение:0,01 Гц |
| Характеристики - Измерение энергии (кВтч, КВАч, кВАРч) | Исходная ошибка:± (0,7 % от измеренного значения + ошибка вариации F* + 15 разрядов)Разрешение:От 1 до 10 ВтОперационная ошибка± (1,5% от измеренного значения + ошибка вариации F* + разрядов)*Ошибка вариации частоты |
| Характеристики - Общая информация | Дисплей:Цветной графический трансмиссивный дисплей ¼ VGA 320 x 240 пикселов с дополнительной подсветкой и регулируемой контрастностью, цветное отображение текста и графикиКачество:Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001Память:Карта памяти емкостью 4 МБ, 3,5 МБ для записи результатов измеренийИнтерфейсИнтерфейс: разъем RS-232 SUB-D, 115,2 кбод, 8-разрядные данные, контроля четности нет, 1 стоповый разряд, интерфейс RS-232 поддерживает обновление прошивки (9-полюсный кабель-удлинитель)Частота замеров:10,24 кГцЧастота сети:50 Гц или 60 Гц по выбору пользователя, с автоматической синхронизациейПитание:Аккумуляторная батарея NiMH и сетевой адаптер (15 - 20 В/0,8 А)Время работы от батареи:В обычных условиях >, 12 часов без подсветки и >, 6 с яркой подсветкойРазмеры:240 мм x 180 мм x 110 ммВес:1,7 кг с батареей |
| Характеристики - При использовании набора гибких зажимов Flexi-Set | Ошибка измерения Flexi Set:± (2% от измеренного значения + 10 разрядов)С учетом влияния позиции:± (3% от измеренного значения + 10 разрядов)CF (типичное):2,83Примечание:При использовании Flexi Set необходимо установить проводник прямо напротив зажима Flexi Set-lock |
| Характеристики - Таблица регистрации событий | Определение провалов и выбросов напряжения и случаев исчезновения напряжения с разрешением 10 мс и ошибкой измерения в половину периода синусоидальной волны среднеквадратического значения.Исходная ошибка:± (1% от измеренного значения + 10 разрядов)Операционная ошибка± (2% от измеренного значения + 10 разрядов)Разрешение:0,1 В |
| Характеристики - Точность | Vm, Im, THDV, THDI (суммарные гармонические искажения напряжения и тока):IEC 61000-4-7:2002 Класс BVm ≥ 3% Vn:± 5% VmVm <, 3 % Vном:±0,15% VномIm ≥ 10 % Iном:± 5% ImIm ≥ 10 % Iном:± 0 5% IномTHDVдля THD <, 3% ± 0,15% при Vномдля THD ≥ 3% ± 5% при VномTHDIдля THD <, 10% ± 0,5% при Iномдля THD ≥ 10% ± 5% при IномVном:Номинальный диапазон по напряжениюIном:Номинальный диапазон по токуVm и Im измеренные значения для гармоники m |
| Характеристики - Условия окружающей среды | Диапазон температур нормальной работоспособности:От -10°C до +50°CДиапазон температур хранения:От -20°C до +60°CДиапазон рабочих температур:От 0°C до +40°CНоминальная температура:23 °C ± 2 °CПримечание:Величины указаны согласно европейским стандартам. Для расчета значения параметра в любой точке диапазона рабочих температур следует умножить его на указанный ниже температурный коэффициент.Температурный коэффициент± 0,1 % измеренного значения на 1°C отклонения от номинальной температурыИсходная ошибка:Относится к номинальной температуре, максимальный дрейфОперационная ошибкаОтносится к диапазону рабочих температур, максимальный дрейфКлиматический класс:C1 (IEC 654-1) для температур от -5 °C до +45 °C, относительной влажности от 5% до 95%, без конденсацииКорпус:Тип V0 из ударопрочного и стойкого к царапинам термопластика Cycoloy (невоспламеняемый) в резиновом защитном кожухе |
| Характеристики - Электромагнитная совместимость | Излучение:IEC/EN 61326-1:1997 Класс BПомехоустойчивость:IEC/EN 61326-1: 1997 |
