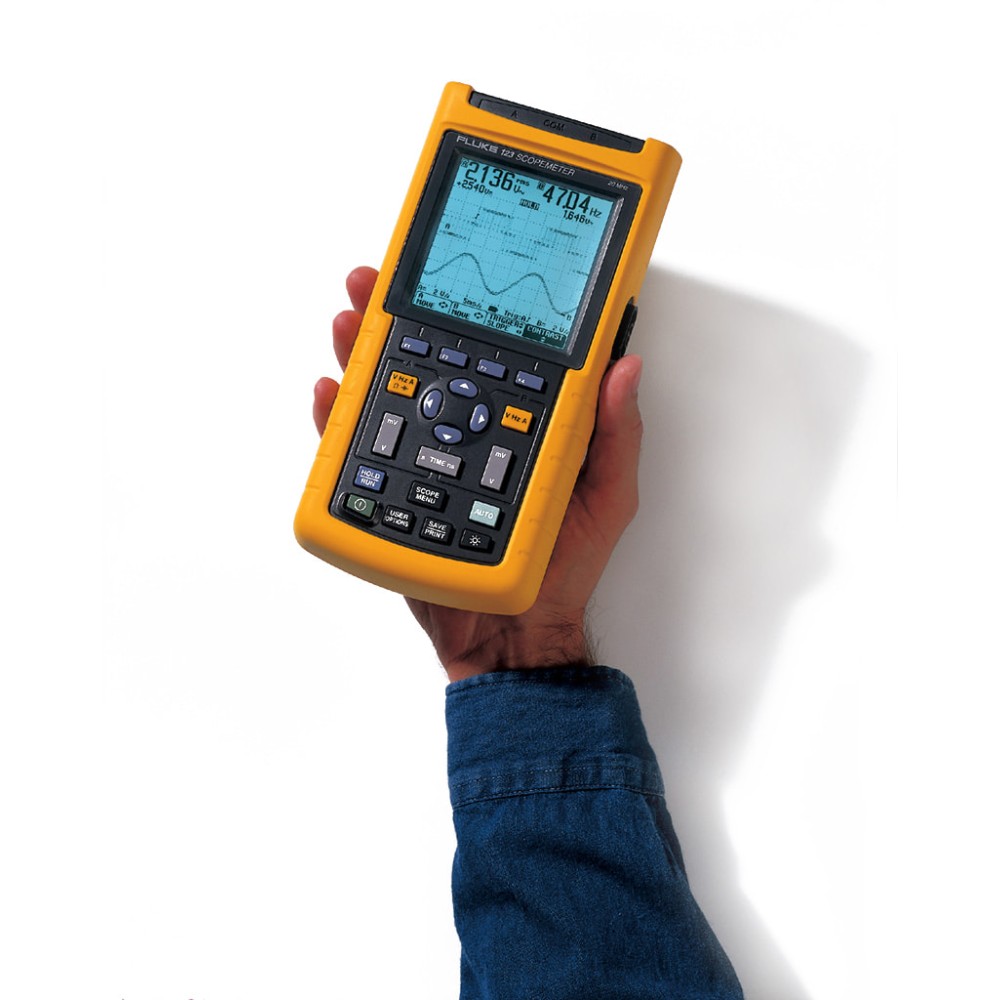

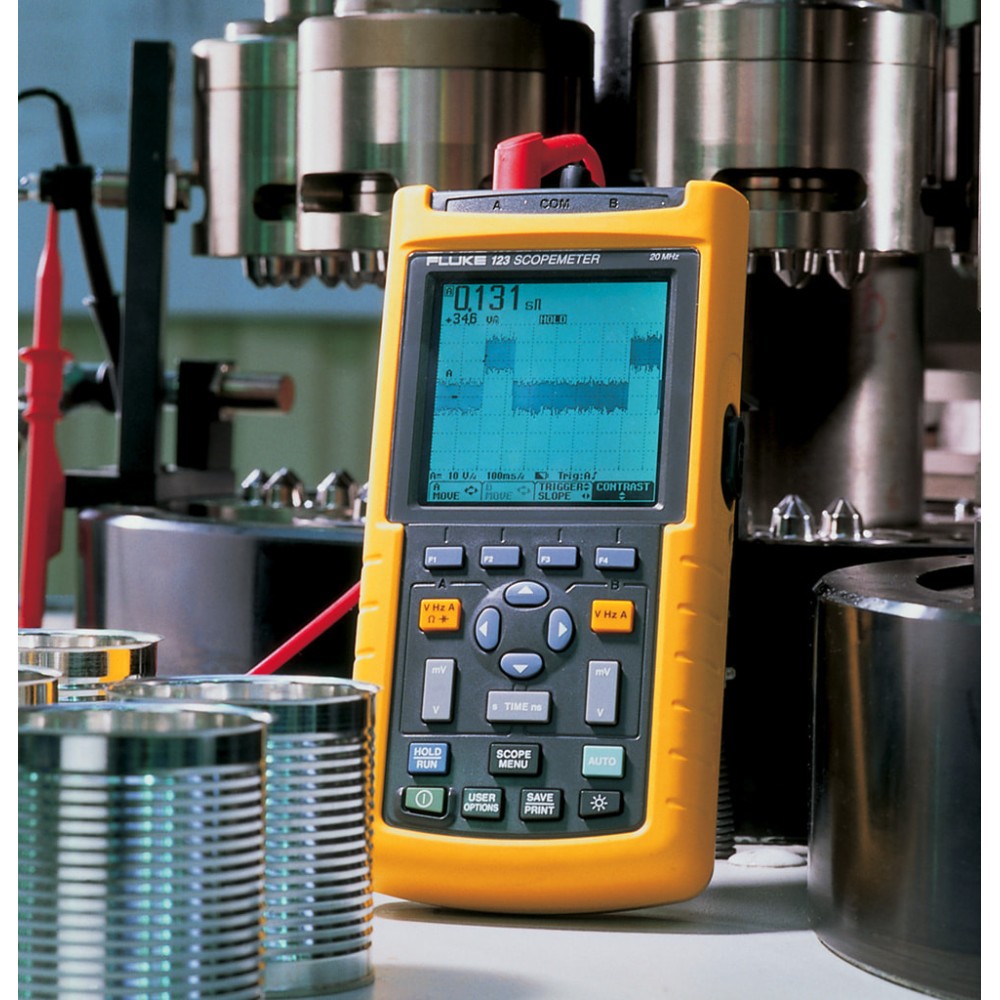

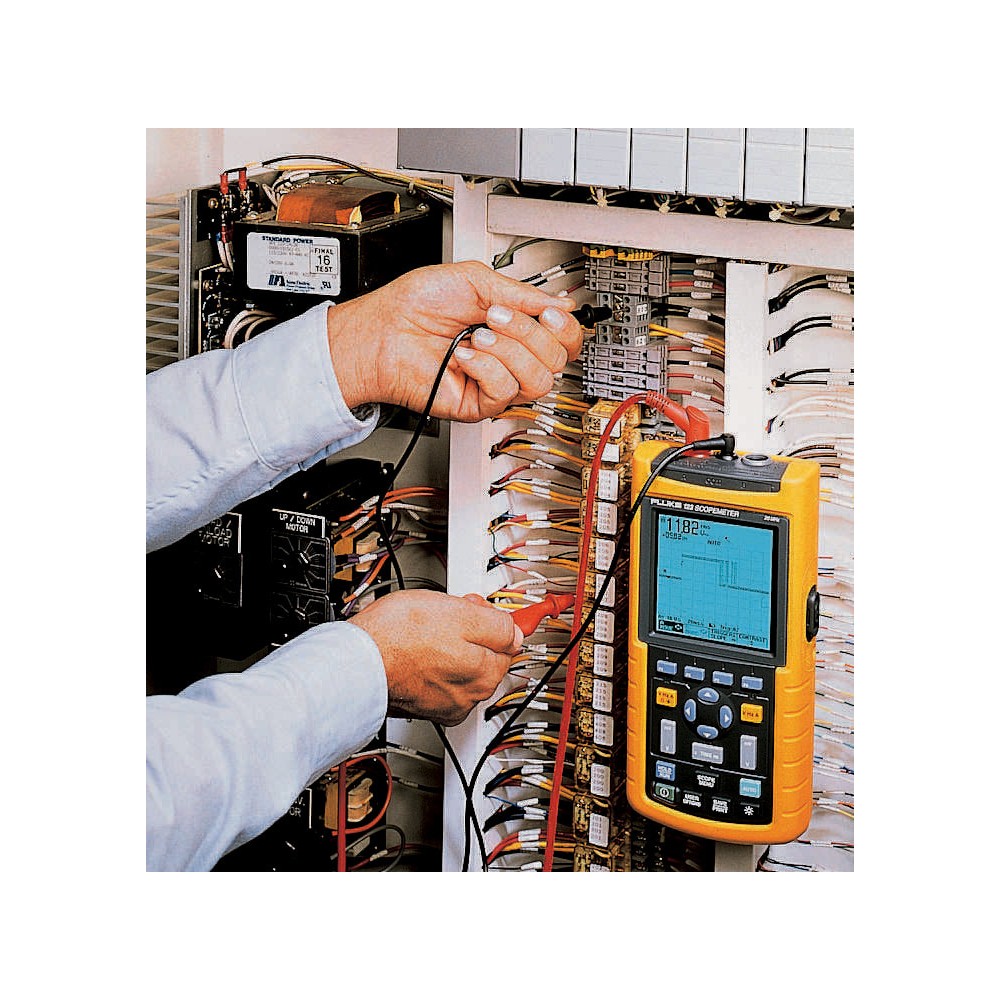

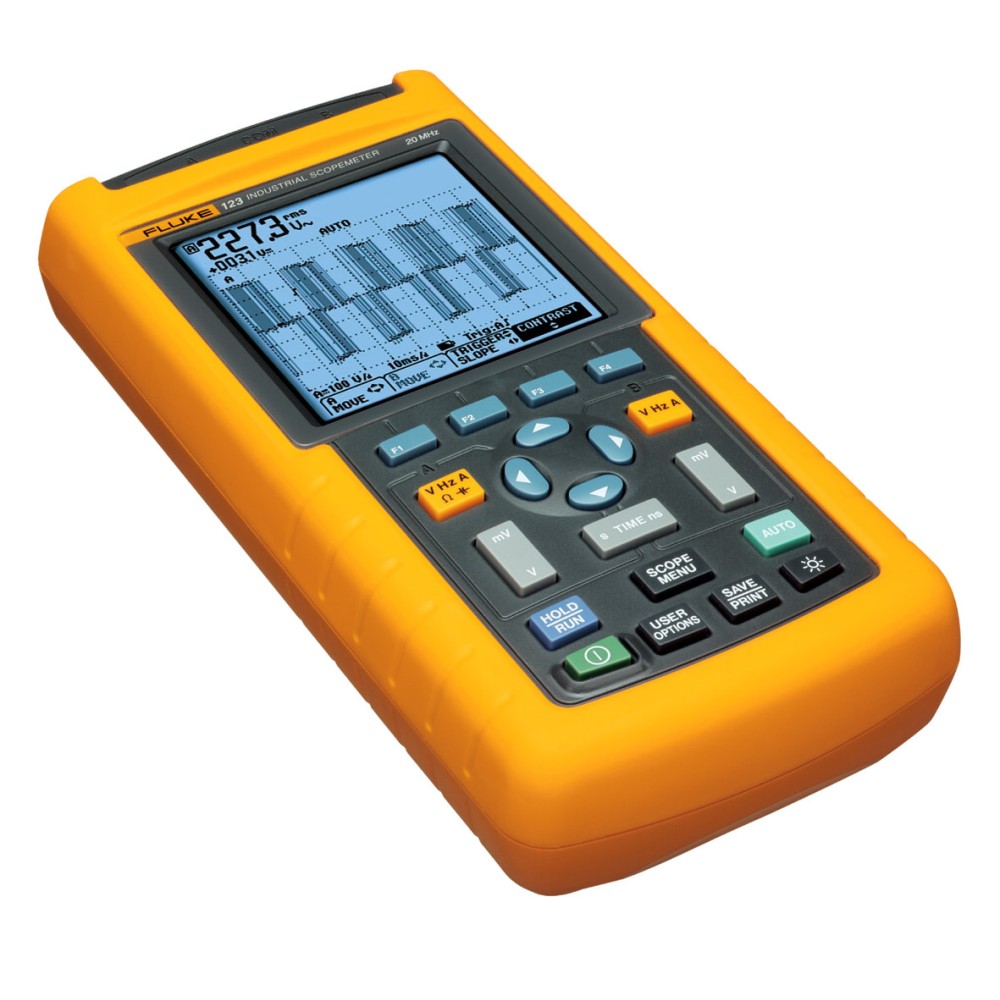

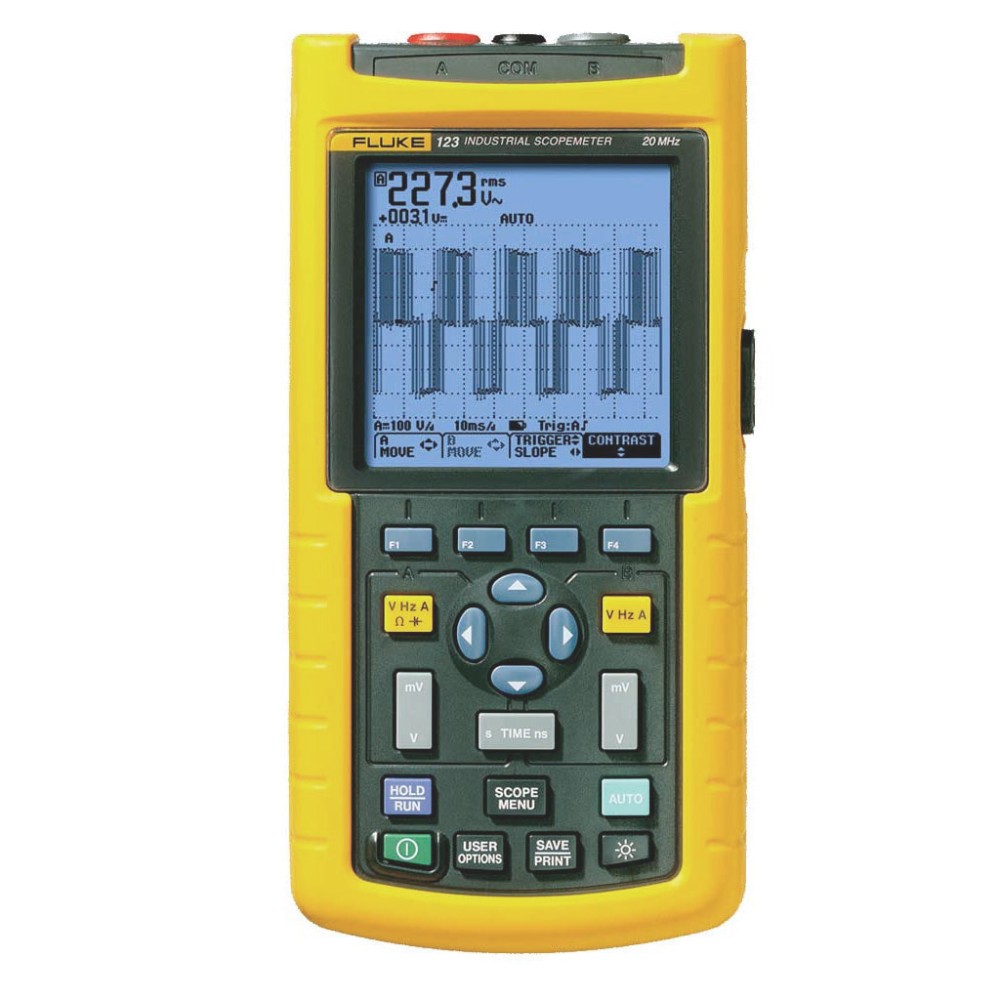

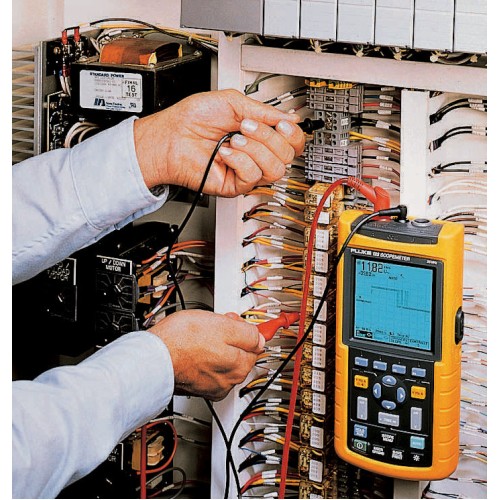

Осциллограф Fluke 123
Характеристики Осциллограф Fluke 123
Размеры
| Дополнительные возможности измерения параметров питания (толькоFluke 125) - Voltage measurement | Канал A: с использованием STL120, щуп напряжения или прямой вход |
|---|
Основные характеристики
| Дополнительные возможности измерения параметров питания (толькоFluke 125) - Конфигурация питания: | Однофазное или трехфазное сбалансированное питание от сети по схеме ", треугольник", |
|---|---|
| Дополнительные возможности измерения параметров питания (толькоFluke 125) - Максимальное напряжение для гарантированной безопасности работы | Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами. |
| Дополнительные возможности измерения параметров питания (толькоFluke 125) - Типы измерений: | ВаттВАВарКоэффициент мощности (PF) |
| Дополнительные возможности измерения параметров питания (толькоFluke 125) - Токоизмерительные клещи или чувствительность шунта | 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A |
| Количество каналов | 2 |
| Макс. скорость развертки | 20 нс/деление |
| Макс. частота взятия отсчетов в реальном времени | 25 Мвыб/с + эквивалентная выборка во времени |
| Механические и общие характеристики - RS232/USB-интерфейс | Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC |
| Механические и общие характеристики - Вес | 1.2 кг |
| Механические и общие характеристики - Время работы батареи | 7 часовое использование NiMH |
| Механические и общие характеристики - Размер | 232 x 115 x 50 мм |
| Режим измерения гармоник (толькоFluke 125 только) - | Конвертация осциллограммы в изображение гармоник (с использованием быстрого преобразования Фурье, FFT) с показом амплитуд от 1-й до 33-й гармоники |
| Режим измерения гармоник (толькоFluke 125 только) - Анализируемая осциллограмма: | Синусоида напряжения (Глава A), синусоида тока (Глава.B) или мощности (Глава A x Глава B), автоматическая генерация. |
| Режим измерения гармоник (толькоFluke 125 только) - Диапазон частоты гармоник: | Постоянный ток до 33-й гармоники (для основной гармоники до 60Гц), Постоянный ток до 24-й гармоники (для основной гармоники до 400Гц), |
| Режим измерения гармоник (толькоFluke 125 только) - Дисплей | Гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока, амплитудные значения отображаются в % к основной гармонике |
| Режим измерения гармоник (толькоFluke 125 только) - Измерения: | Относительное значение амплитуды отдельных гармоникTHD (суммарное гармоническое искажение) в %r или %f |
| Требования к окружающей среде - Высота над уровнем моря при эксплуатации | 3000 м |
| Требования к окружающей среде - Рабочая температура | 0 ºC до 50 ºC |
| Требования к окружающей среде - Температура хранения | -20 °C до +60 °C |
| Характеристики - TrendPlot - регистрация | Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времениАктуальная демострация, MIN, MAX и AVG чтение. |
| Характеристики - Входы и цифровые преобразователи | 2 |
| Характеристики - Двухканальный True-RMS-метер | Vdc, Vac, Vac+Vdc, Ohms,неразрывность , Diode тестированиеCurrent, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект |
| Характеристики - Диапазон осциллографа | Fluke 125:40 MHz Fluke 124:40 MHz Fluke 123: 20 MHz |
| Характеристики - Измерения осцилоскопом | Автоматические измерения: 26 наименований (все инструменты) ,Fluke 125 располагает дополнительными функциями для измерения мощности (Вт), ВА, вар и коэффициента мощности (PF) для однофазных и сбалансированных трехфазных (соединение ", треугольник", ) систем электропитания. |
| Характеристики - Курсоры | Fluke 125/124:∆T, 1/∆T, V, ∆V, время подъема и падения |
| Характеристики - Максимальная рекордная длина | 512 min/max pts за ввод |
| Характеристики - Максимальная частота выборки реального времени | 25 MS/s |
| Характеристики - Основное достигнутое время | Fluke 125/124:20 ns - 1 min/div Fluke 12310 ns - 1 min/div |
| Характеристики - Память | Fluke 125/124:20 экранов и сборок Fluke 12310 экранов и сборок |
| Характеристики - Регистрация помех | 40 ns |
| Характеристики - Режим гармоник | Fluke 125 располагает технической возможностью анализа гармоник сигналов питания. Подробное описание приведено ниже |
| Характеристики - Типы запуска | Cоединение и обзор™, свободный пробег,, Одиночный выстрел, Присоединение, Видео, Внешний |
| Характеристики - Чувствительность на входах | 5 mV - 500 V/div |
| Характеристики - Эквивалентная дискретизация | до 2,5 Гвыб/с (125, 124) или 1,25 Гвыб/с (123) |
| Ширина полосы частот | 20 МГц |
| Электрический стандарт безопасности - Электрическая безопасность | 600V CAT III (EN61010-1) |
