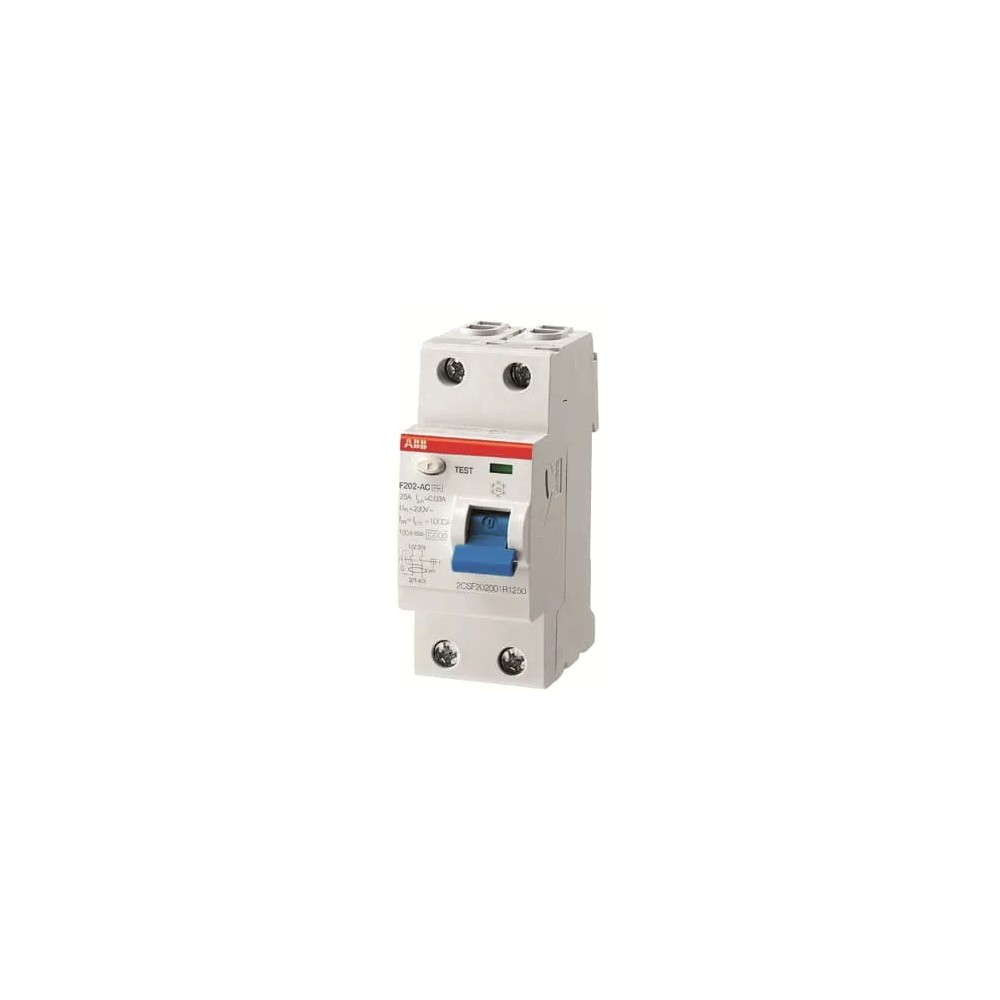

Автомат защитного отключения ABB F202 AC-100/0,1 IEC 2CSF202005R2900

Общие сведения и назначение

Автомат защитного отключения (АЗО) ABB F202 AC-100/0,1 IEC представляет собой модульное устройство для защиты электрических цепей от поражения электрическим током при прямом или косвенном прикосновении, а также для снижения риска возгораний, вызываемых токами утечки на землю. Устройство предназначено для установки в низковольтных распределительных сетях с номинальным напряжением 230 В AC.

Устройство относится к продуктовой линейке F200 и выполнено в двухполюсном исполнении.

Основные технические характеристики

Электрические параметры

• Количество полюсов: 2
• Номинальный ток (I_n): 100 А
• Номинальное рабочее напряжение (U_e): 230 В AC
• Максимальное рабочее напряжение: 277 В AC
• Номинальное напряжение изоляции (U_i): 500 В
• Номинальное импульсное выдерживаемое напряжение (U_imp): 4 кВ

Параметры защиты и отключения

• Тип остаточного тока (Тип АЗО): AC type (Срабатывание на синусоидальный переменный ток утечки).
• Номинальный отключающий дифференциальный ток (I_Δn): 0,1 А.
• Номинальный условный ток короткого замыкания (I_nc=I_Δc): 10 кА. Данный параметр определяет максимальный ожидаемый ток короткого замыкания, который может выдержать устройство при наличии дополнительной защиты от сверхтока.
• Номинальная рабочая отключающая способность при коротком замыкании: 1 кА.

Конструктивные данные и соответствие стандартам

• Расширенный тип продукта: F202 AC-100/0,1 IEC
• Совместимость с серией: F200
• Тип крепления: DIN-рейка
• Стандарты соответствия: IEC 61008
