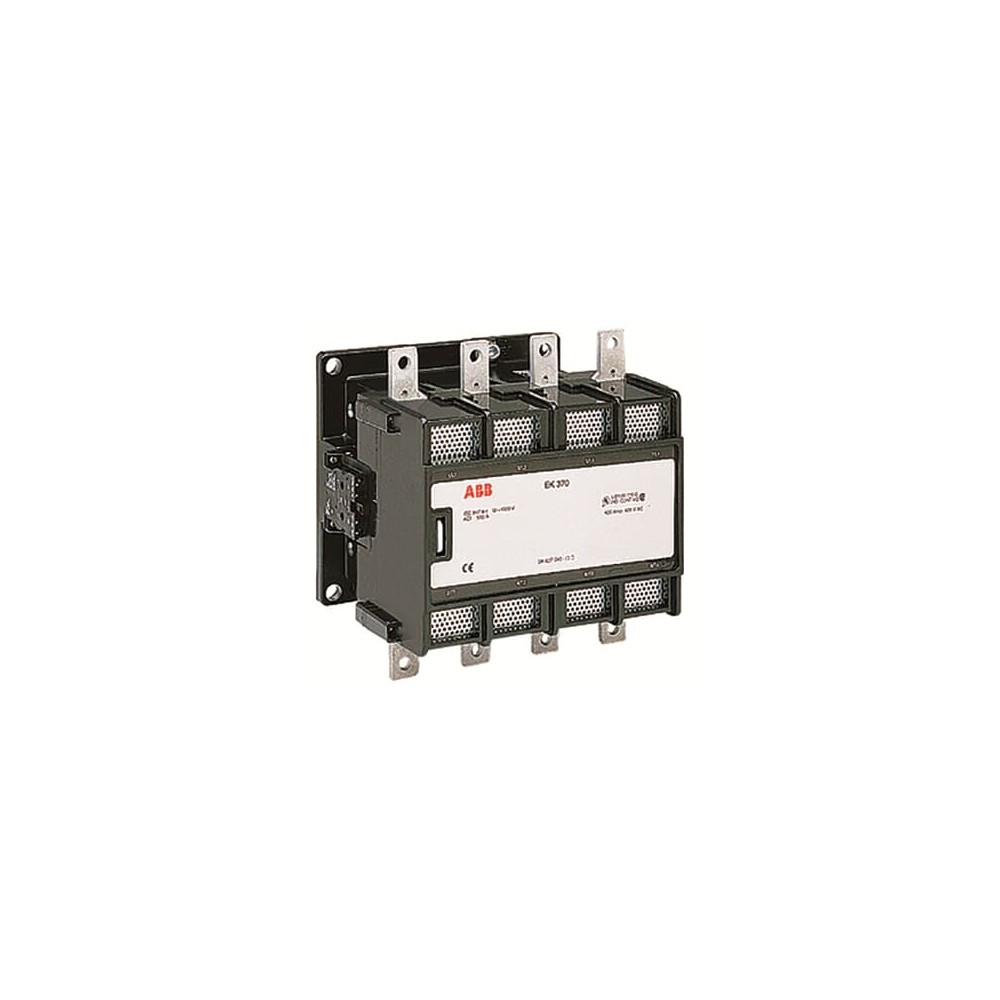

Контактор ABB EK550-40-11, 110 В, 50 Гц / 120 В, 60 Гц SK827041-AF

Контактор ABB EK550-40-11, 110 В, 50 Гц / 120 В, 60 Гц (SK827041-AF)

Контактор ABB EK550-40-11 является четырехполюсным устройством, предназначенным для коммутации силовых цепей в промышленных и распределительных системах. Модель SK827041-AF разработана для работы с высоким напряжением и значительными токовыми нагрузками, обеспечивая надежное управление электрическими цепями.

Ключевые технические характеристики

• Номинальный рабочий ток (I_e): Контактор обеспечивает номинальный рабочий ток 800 А в категории применения AC-1 при 40 °C и 175 А в категории AC-3 при 55 °C для цепей с номинальным рабочим напряжением 1000 В. Высокие показатели токовой нагрузки по AC-1 позволяют использовать контактор для коммутации резистивных нагрузок, а значение AC-3 определяет его пригодность для управления асинхронными двигателями.
• Номинальное рабочее напряжение основной цепи: Устройство рассчитано на работу с номинальным рабочим напряжением до 1000 В в основной цепи. Это делает его применимым в высоковольтных промышленных установках и распределительных сетях, где требуется коммутация мощных потребителей.
• Конфигурация контактов: Контактор оснащен четырьмя главными нормально разомкнутыми (4 NO) контактами для коммутации силовой цепи. Дополнительно предусмотрены один вспомогательный нормально разомкнутый (1 NO) и один вспомогательный нормально замкнутый (1 NC) контакты, что расширяет возможности интеграции в схемы управления и сигнализации.
• Напряжение управления катушкой: Катушка управления контактора функционирует от переменного тока с напряжением 110 В при частоте 50 Гц или 120 В при частоте 60 Гц. Это обеспечивает совместимость с распространенными системами управления и возможность применения в различных регионах с соответствующими стандартами электроснабжения.
• Номинальная кратковременно выдерживаемая способность (I_cw): Контактор способен выдерживать кратковременный ток до 5300 А в течение 10 секунд. Эта характеристика указывает на устойчивость устройства к воздействию высоких токов короткого замыкания, повышая надежность системы при аварийных режимах.

Преимущества

• Высокая нагрузочная способность: Способность коммутировать токи до 800 А (AC-1) и работать при напряжении до 1000 В обеспечивает применение контактора в мощных промышленных установках.
• Универсальность применения: Наличие четырех главных и двух вспомогательных контактов позволяет использовать контактор для различных задач коммутации, включая управление сложными схемами с обратной связью.
• Надежность в эксплуатации: Высокая кратковременная токовая стойкость способствует устойчивости контактора к перегрузкам и коротким замыканиям, минимизируя риски повреждения оборудования.
