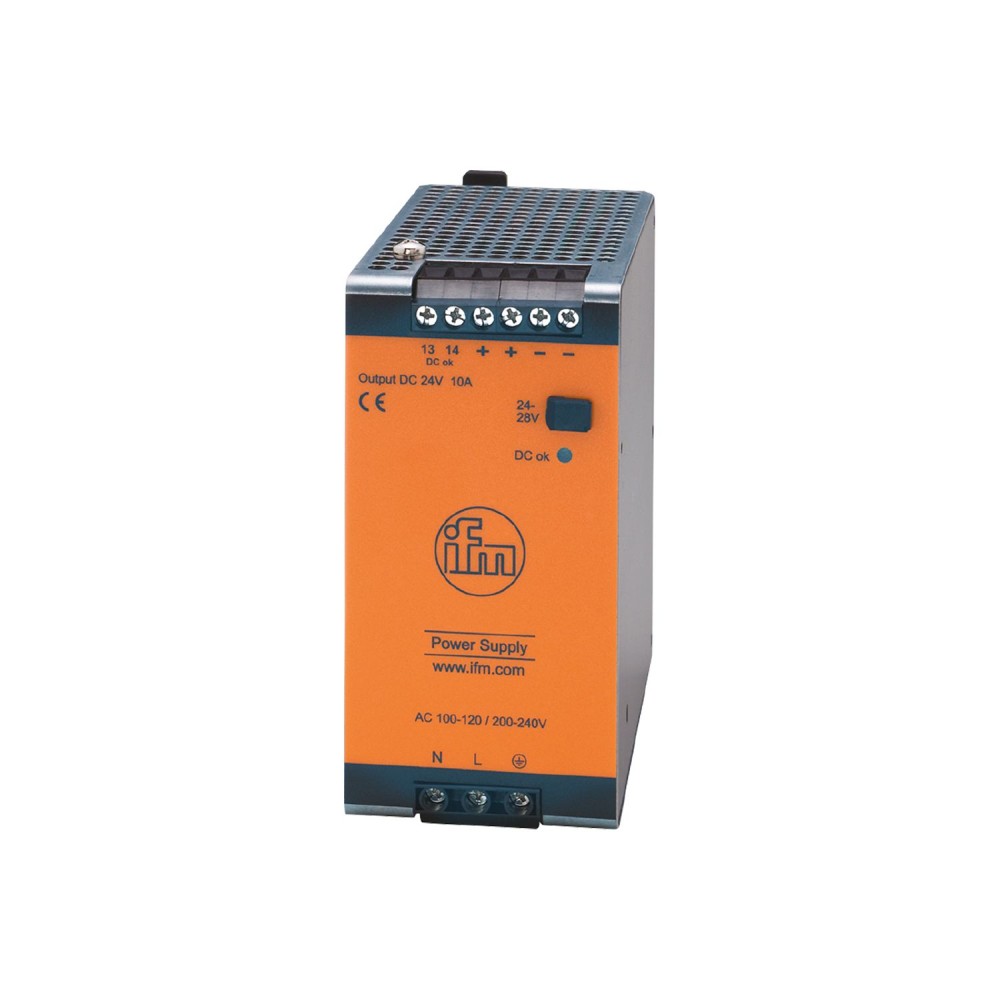

Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-10A DN4013

Код товара: 196069

IFM Производитель

36 722 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Все характеристики

IFM DN4013 дополнительные характеристики

Описание

Для регулируемого электропитания контроллеров, датчиков, исполнительных механизмов и промышленной электроники. Низкие потери мощности благодаря высокому КПД. Длительное время буферизации сети. Особо компактная конструкция. Большие резервы мощности.

Характеристики Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-10A DN4013

Основные характеристики

MTTF[лет]	70
Вес[г]	875.5
Внешняя защита входа	≤ B-10 A / ≤ C-6 A
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц) [мс]	46
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс]	47
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	3.73
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	2.23
Выходная мощность (пиковая)[Вт]	288
Выходная мощность (постоянная)[Вт]	240
Выходное напряжение постоянного тока [В]	24...28
Выходное напряжение[В]	регулируемый, выходное напряжение SELV, PELV
Диапазон входного напряжения переменного тока [В]	100...120 / 200...240
Дизайн	корпус для монтажа на DIN-рейку
Допуск рабочего напряжения 2[%]	10
Допуск рабочего напряжения[%]	10
Жилье	прямоугольный
Замечания	Последовательное соединение выходов применимо только к идентичным устройствам с максимальным общим напряжением 150 В постоянного тока.
Запас хода[%]	20
Защита	IP 20, (EN 60529)
Защита от короткого замыкания	да
Защита от обратного тока [V]	35
Защита от перегрева	да
Защита от перегрузки	да
Защита от перенапряжения	yes, (<, 39 DC)
Класс защиты	I, (IEC 61140)
Количество в упаковке	1 шт.
Количество выходных цепей	1
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц)	0.59
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц)	0.51
КПД (номинальное напряжение 120 В переменного тока / 60 Гц)[%]	91
КПД (номинальное напряжение 230 В переменного тока / 50 Гц)[%]	91.6
Макс. выходной ток при макс. выходном напряжении [А]	8.6
Макс. выходной ток при мин. выходном напряжении [А]	10
Макс. остаточная пульсация [мВ]	50
Макс. относительная влажность воздуха[%]	95, (IEC 60068-2-30)
Макс. пик выходного тока при мин. выходном напряжении [А]	12
Макс. пиковый выходной ток при макс. выходном напряжении [А]	10.3
Материалы	корпус: стальной лист
Надежность сигнала DC OK	60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
Номинальная частота переменного тока [Гц]	50...60
Номинальное напряжение переменного тока[В]	<, 230
Ограничение пускового тока	да
Отображать	DC ok1 x LED
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	3
Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	3
Потери мощности (номинальное напряжение 120 В переменного тока / 60 Гц)[Вт]	23.7
Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц)[Вт]	22
Примечание о температуре окружающей среды	соблюдайте свободное пространство для конвекции (см. инструкцию по эксплуатации)
Примечание по выходной мощности (пиковая) [Вт]	≤ 45 °C допускается непрерывно, &, gt, 45 °C &, lt, 1 минуты каждые 10 минут
Производительность при перегрузке	выходной ток постоянный
Рабочее напряжение[В]	автоматический выбор диапазона
Размеры[мм]	124 x 62 x 122.5
Связь	винтовые клеммы:
Снижение номинальных значений [Вт/К]	6 (60...70 °C)
Степень загрязнения	2, (IEC 62103: токопроводящее загрязнение не допускается)
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...85
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Тип сигнала DC-OK	релейный выход
Ударопрочность	IEC 60068-2-2730 g 6 ms / 20 g 11 ms
Устойчивость к вибрации	IEC 60068-2-6±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Частота переменного тока [Гц]	47...64
ЭМС	EN 61000-6-1EN 61000-6-2EN 61000-6-4
