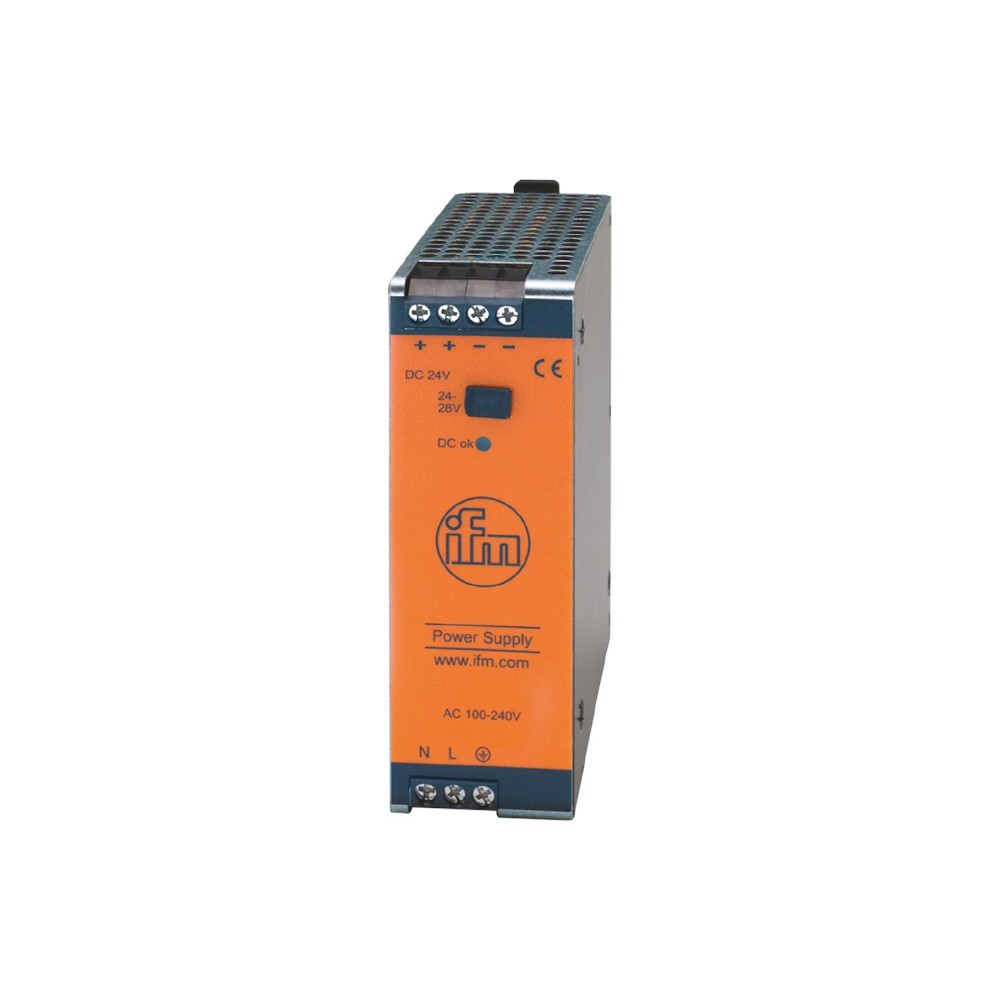

Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-5A DN4012

Код товара: 196068

IFM Производитель

28 028 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Все характеристики

IFM DN4012 дополнительные характеристики

Описание

Для регулируемого электропитания контроллеров, датчиков, исполнительных механизмов и промышленной электроники. Низкие потери мощности благодаря высокому КПД. Длительное время буферизации сети. Особо компактная конструкция. Большие резервы мощности.

Характеристики Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-5A DN4012

Основные характеристики

MTTF[лет]	73
Вес[г]	594.5
Внешняя защита входа	≤ B-10 A / ≤ C-6 A
Возможно параллельное соединение выходов	нет
Возможно последовательное соединение выходов	да
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц) [мс]	80
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс]	78
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	2.05
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	1.23
Выходная мощность (пиковая)[Вт]	144
Выходная мощность (постоянная)[Вт]	120
Выходное напряжение постоянного тока [В]	24...28
Выходное напряжение[В]	регулируемый, выходное напряжение SELV, PELV
Диапазон входного напряжения переменного тока [В]	100...120 / 200...240, (автоматический выбор диапазона)
Дизайн	корпус для монтажа на DIN-рейку
Допуск рабочего напряжения 2[%]	10
Допуск рабочего напряжения[%]	10
Жилье	прямоугольный
Замечания	Последовательное соединение выходов применимо только к идентичным устройствам с максимальным общим напряжением 150 В постоянного тока. Напряжение сети переменного тока 100 В, а постоянная мощность P &, gt, 120 Вт может привести к отключению из-за перегрева.
Запас хода[%]	20
Защита	IP 20, (EN 60529)
Защита от короткого замыкания	да
Защита от обратного тока [V]	35
Защита от перегрузки	да
Защита от перенапряжения	yes, (<, 39 DC)
Класс защиты	I, (IEC 61140)
Количество в упаковке	1 шт.
Количество выходных цепей	1
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц)	0.56
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц)	0.47
КПД (номинальное напряжение 120 В переменного тока / 60 Гц)[%]	89.4
КПД (номинальное напряжение 230 В переменного тока / 50 Гц)[%]	90.2
Макс. выходной ток при макс. выходном напряжении [А]	4.3
Макс. выходной ток при мин. выходном напряжении [А]	5
Макс. остаточная пульсация [мВ]	50
Макс. относительная влажность воздуха[%]	95, (IEC 60068-2-30)
Макс. пик выходного тока при мин. выходном напряжении [А]	6
Макс. пиковый выходной ток при макс. выходном напряжении [А]	5.1
Материалы	корпус: стальной лист
Номинальное напряжение переменного тока[В]	<, 230
Ограничение пускового тока	да
Отображать	DC ok1 x LED
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	3
Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	3
Потери мощности (номинальное напряжение 120 В переменного тока / 60 Гц)[Вт]	14.5
Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц)[Вт]	13.2
Примечание о температуре окружающей среды	соблюдайте свободное пространство для конвекции (см. инструкцию по эксплуатации)
Примечание по выходной мощности (пиковая) [Вт]	≤ 45 °C допускается непрерывно, &, gt, 45 °C &, lt, 1 минуты каждые 10 минут
Производительность при перегрузке	выходной ток постоянный
Рабочее напряжение[В]	автоматический выбор диапазона
Размеры[мм]	124 x 40 x 122.5
Связь	винтовые клеммы:
Снижение номинальных значений [Вт/К]	3 (60...70 °C)
Степень загрязнения	2, (IEC 62103: токопроводящее загрязнение не допускается)
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...85
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Ударопрочность	IEC 60068-2-2730 g 6 ms / 20 g 11 ms
Устойчивость к вибрации	IEC 60068-2-6±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Частота переменного тока [Гц]	47...64
ЭМС	EN 61000-6-1EN 61000-6-2EN 61000-6-4
