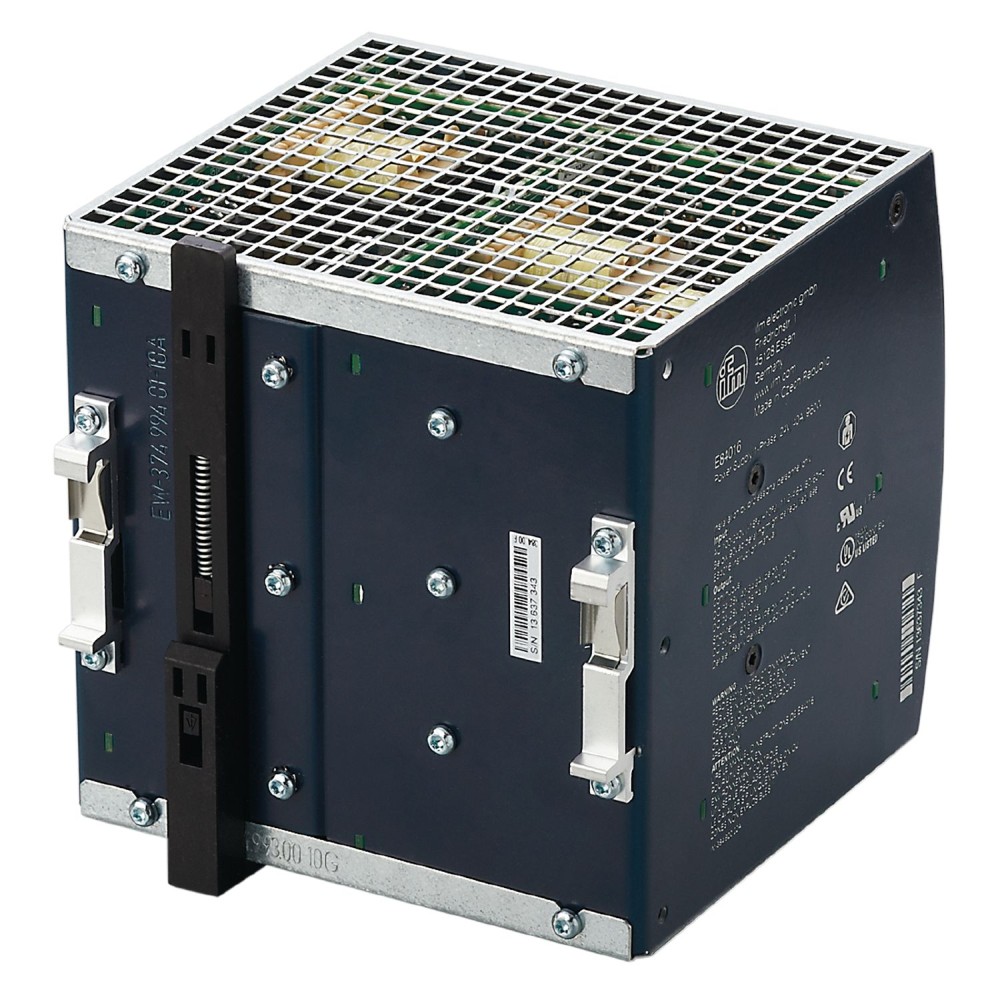

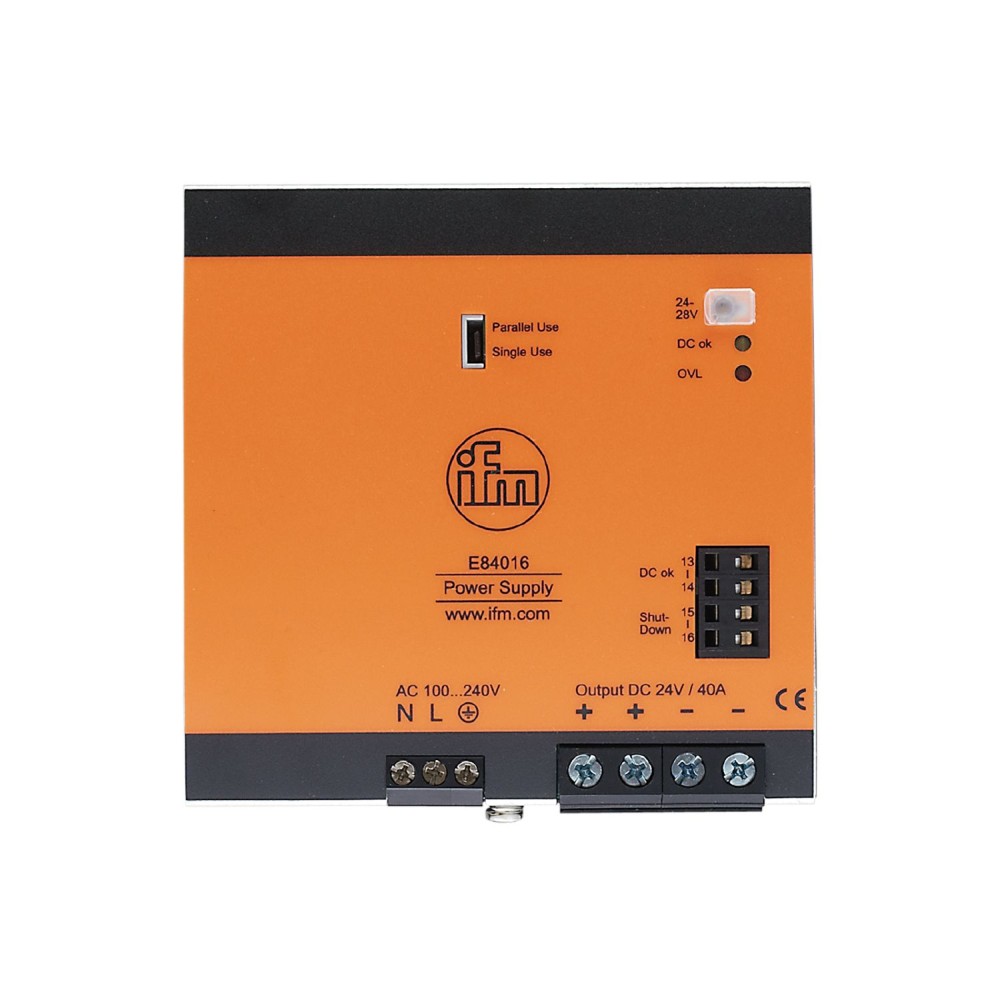

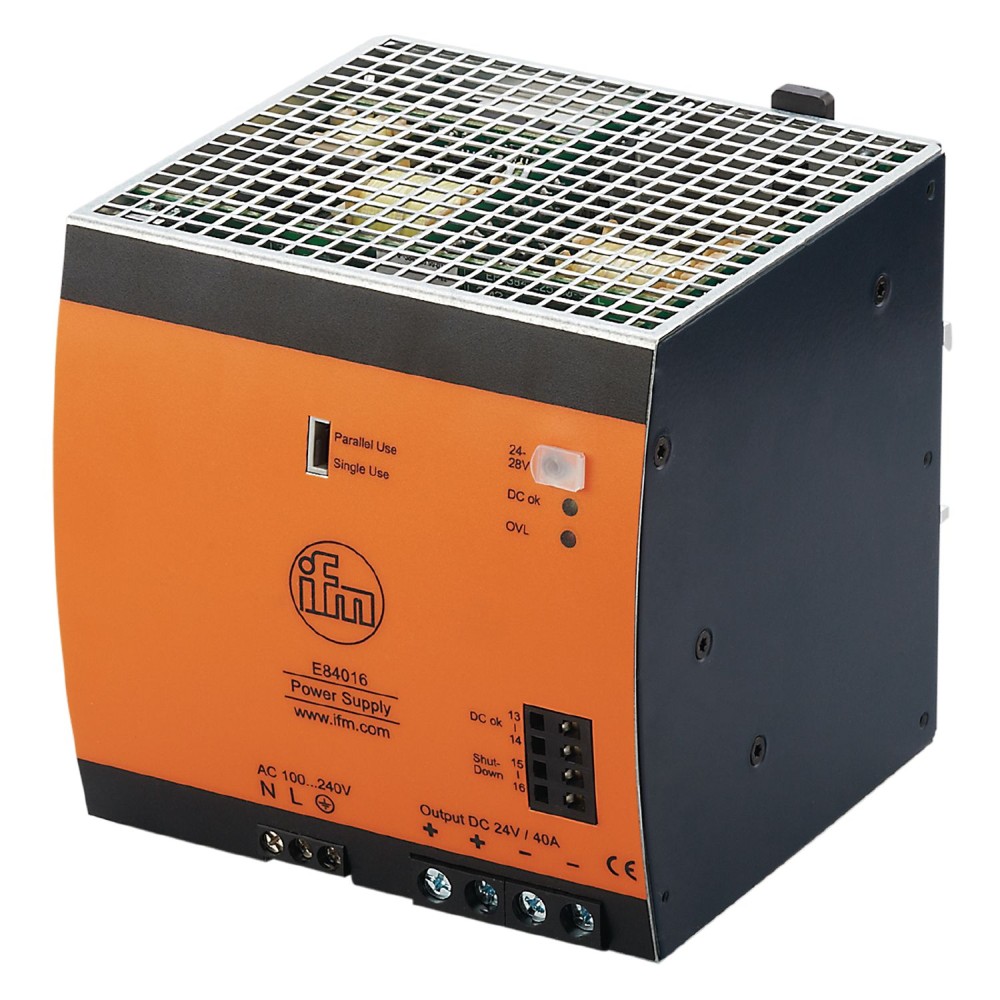

Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-40A E84016

Код товара: 196059

IFM Производитель

83 093 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Все характеристики

IFM E84016 дополнительные характеристики

Описание

Для регулируемого электропитания контроллеров, датчиков, исполнительных механизмов и промышленной электроники. Низкие потери мощности благодаря высокому КПД. Длительное время буферизации сети. Возможность отключения устройства с помощью импульсного срабатывания. Большие резервы мощности.

Характеристики Импульсный источник питания 24 В постоянного тока IFM PSU-1AC/24VDC-40A E84016

Основные характеристики

MTTF[лет]	55
Вес[г]	2044.5
Внешняя защита входа	≥ B-16 A / ≥ C-16 A
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц) [мс]	27
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс]	27
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	8.6
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	4.5
Выходная мощность (пиковая)[Вт]	1440
Выходная мощность (постоянная)[Вт]	960
Выходное напряжение постоянного тока [В]	24...28
Выходное напряжение[В]	регулируемый, выходное напряжение SELV, PELV
Диапазон входного напряжения переменного тока [В]	100...240
Допуск рабочего напряжения[%]	15...10
Жилье	прямоугольный
Замечания	Последовательное соединение выходов применимо только к идентичным устройствам с максимальным общим напряжением 150 В постоянного тока.
Запас хода[%]	50
Защита	IP 20, (EN 60529)
Защита от короткого замыкания	да
Защита от обратного тока [V]	35
Защита от перегрузки	да
Защита от перенапряжения	yes, (<, 32 DC)
Класс защиты	I, (IEC 61140)
Количество в упаковке	1 шт.
Количество выходных цепей	1
Коррекция коэффициента мощности (PFC)	из
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц)	0.99
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц)	0.99
КПД (номинальное напряжение 120 В переменного тока / 60 Гц)[%]	93.6
КПД (номинальное напряжение 230 В переменного тока / 50 Гц)[%]	94.6
Макс. выходной ток при макс. выходном напряжении [А]	34.3
Макс. выходной ток при мин. выходном напряжении [А]	40
Макс. остаточная пульсация [мВ]	100
Макс. относительная влажность воздуха[%]	95, (IEC 60068-2-30)
Макс. пик выходного тока при мин. выходном напряжении [А]	60
Макс. пиковый выходной ток при макс. выходном напряжении [А]	51.5
Материалы	корпус: стальной лист
Надежность сигнала DC OK	60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
Номинальное напряжение переменного тока[В]	<, 230
Ограничение пускового тока	да
Отображать	DC ok1 x LEDперегрузка1 x LED
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц)[А]	17
Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц)[А]	11
Потери мощности (номинальное напряжение 120 В переменного тока / 60 Гц)[Вт]	65.6
Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц)[Вт]	54.8
Примечание о температуре окружающей среды	соблюдайте свободное пространство для конвекции (см. инструкцию по эксплуатации)
Примечание по выходной мощности (пиковая) [Вт]	если потребление &, gt, 4 с, мощность автоматически снижается до выходной мощности
Производительность при перегрузке	Режим Hiccup: в случае перегрузки/короткого замыкания выход попеременно подает непрерывное питание в течение 2 с, а затем отключается на 17 с.
Размеры[мм]	124 x 125 x 132.6
Связь	винтовые клеммы:
Снижение номинальных значений [Вт/К]	24 (60...70 °C)
Степень загрязнения	2, (IEC 62103: токопроводящее загрязнение не допускается)
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...85
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Тип сигнала DC-OK	релейный выход
Ударопрочность	IEC 60068-2-2715 g 6 ms / 10 g 11 ms
Устойчивость к вибрации	IEC 60068-2-6±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Частота переменного тока [Гц]	47...64
ЭМС	EN 61000-6-1EN 61000-6-2EN 61000-6-3EN 61000-6-4EN 61000-3-2Class A
