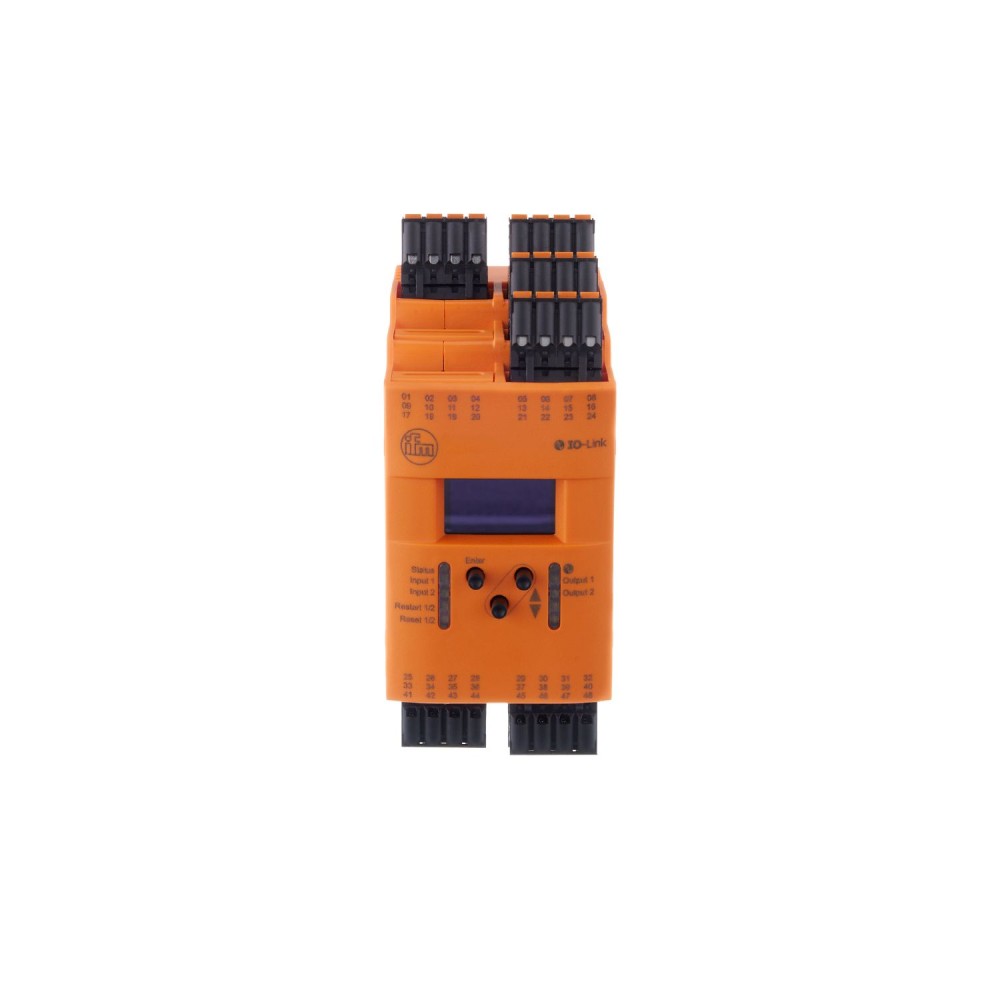

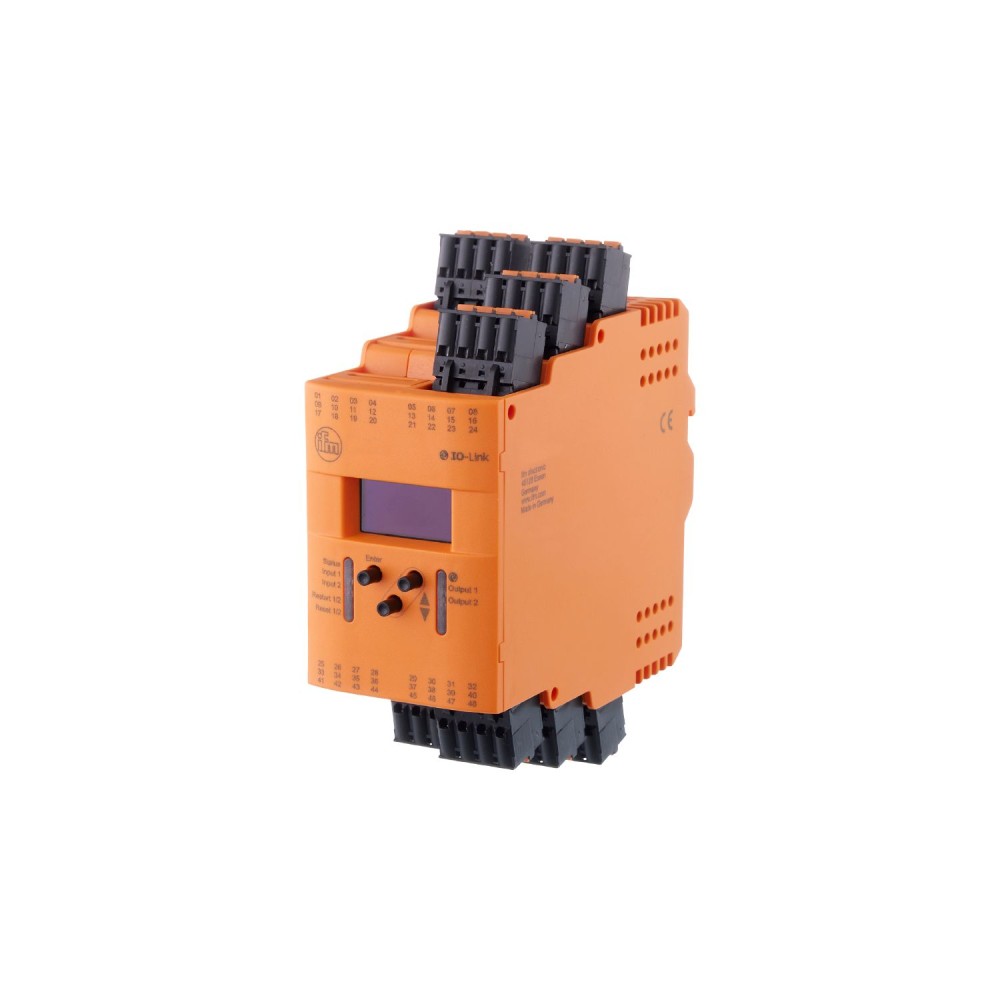

Блок оценки для мониторинга аналоговых стандартных сигналов IFM MONITOR/ANALOG/IOL/AC/DC DL3003

Код товара: 196023

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM DL3003 дополнительные характеристики

Описание

Для надежного контроля предельных значений расхода, давления, температуры или уровня. С двумя аналоговыми входами. Возможность расчета нового значения на основе двух входных значений. Различные настраиваемые функции контроля. Данные контроля предоставляются через два релейных и транзисторных выхода.

Характеристики Блок оценки для мониторинга аналоговых стандартных сигналов IFM MONITOR/ANALOG/IOL/AC/DC DL3003

Основные характеристики

MTTF[лет]	150
Аналоговый вход (напряжение)[В]	0...10
Аналоговый вход (ток)[мА]	0...20
Аналоговый токовый выход [мА]	4...20, (max.. 20,5 mA)
Вес[г]	338.6
Вспомогательная энергия для датчиков DC[V]	16,5...27,7, (Защита от короткого замыкания, Работа на постоянном токе: ≤ 200 мА, Работа на переменном токе: ≤ 150 мА)
Входное сопротивление [кОм]	25
Входное сопротивление [Ом]	300
Дизайн	корпус для монтажа на DIN-рейку
Жилье	прямоугольный
Замечания	Информацию об установке и эксплуатации смотрите в инструкции по эксплуатации.
Защита	IP 20, (в смонтированном состоянии)
Защита от короткого замыкания	да
Интерфейс связи	IO-Link
Категория перенапряжения	II
Количество аналоговых входов	2, (настраивается)
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых входов: 2, Количество цифровых выходов: 2, Количество аналоговых выходов: 1, Количество релейных выходов: 2
Количество релейных выходов	2, (переключающий контакт)
Количество цифровых выходов	2
Макс. высота над уровнем моря[м]	4000
Макс. нагрузка [Ом]	600, (300 Ом: рабочее напряжение &, lt, 24 В постоянного тока)
Макс. относительная влажность воздуха[%]	80, (31 °C, линейно уменьшается до 50 % (40 °C))
Макс. потребляемая мощность DC[Вт]	9
Макс. токовая нагрузка на выход [мА]	10
Материалы	корпус: пластик
Мин. время цикла процесса [мс]	4.9
Минимальный ток нагрузки [мА]	10, (>, 12 V)
Номинальная частота переменного тока [Гц]	50...60
Номинальное напряжение переменного тока[В]	110...240
Номинальное напряжение постоянного тока [В]	24
Отображать	1x OLED-дисплей, 128 x 64 пикселей, светящийся, переключение состояния, 2x светодиода, желтый, работа, 1x светодиод, зеленый/красный
Поставляемые товары	зажимы для клетки: 9
Потребляемый ток [мА]	Работа от сети переменного тока: макс. 8 А (включая максимальный ток питания для дополнительных устройств)
Приложение	2-канальное пороговое реле для аналоговых стандартных сигналов
Примечание о температуре окружающей среды	110V AC operation: -25...60 °C2000...3000 m: max. 58 °C3000...4000 m: max. 56 °CContact rating relay output: B300 max. 50 °C
Профили	Интеллектуальный датчик - SSP 4.1.2Датчик измерения и переключения, 2 каналаОбычный - I&, amp, DИдентификация и диагностикаРасширениеУправление датчикомРасширениеОпределение количества, переключается, когда значение превышает заданное значениеЛокаторФункцияПродуктURI
Рабочее напряжение[В]	110...240 AC / 18...30 DC, (tolerance AC operation: -20 % / +10 %)
Размеры[мм]	126 x 50 x 112.4
Разрешение аналогового входа	12 бит
Ревизия IO-Link	1.1
Рейтинг контактов	6 А, (макс. 240 В переменного тока / 30 В постоянного тока, см. диаграмму: Номинальная мощность контактов, B300: 6000 циклов)
Связь	зажимы: ...2,5 мм²
стандарт SDCI	IEC 61131-9
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Схема	ПНП
Температура окружающей среды[°C]	-40...60
Температура хранения[°C]	-40...85
Температурный коэффициент [% от диапазона / 10 К]	± 0,1, (>, 45 °C)
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Тип трансмиссии	COM2 (38,4 кБод)
Точность	± 0,75, (% от конечного значения &, lt, 45 °C, включая погрешность аналогового входа)
Требуемый тип главного порта	А
Функция обучения	да
Частота переключения переменного тока [Гц]	<, 2
Частота переключения постоянного тока [Гц]	<, 2
Электрически разделенные	нет
Электробезопасность	EN 61010-1EN 61010-2-201
ЭМС	EN 61000-6-2EN 61000-6-8
