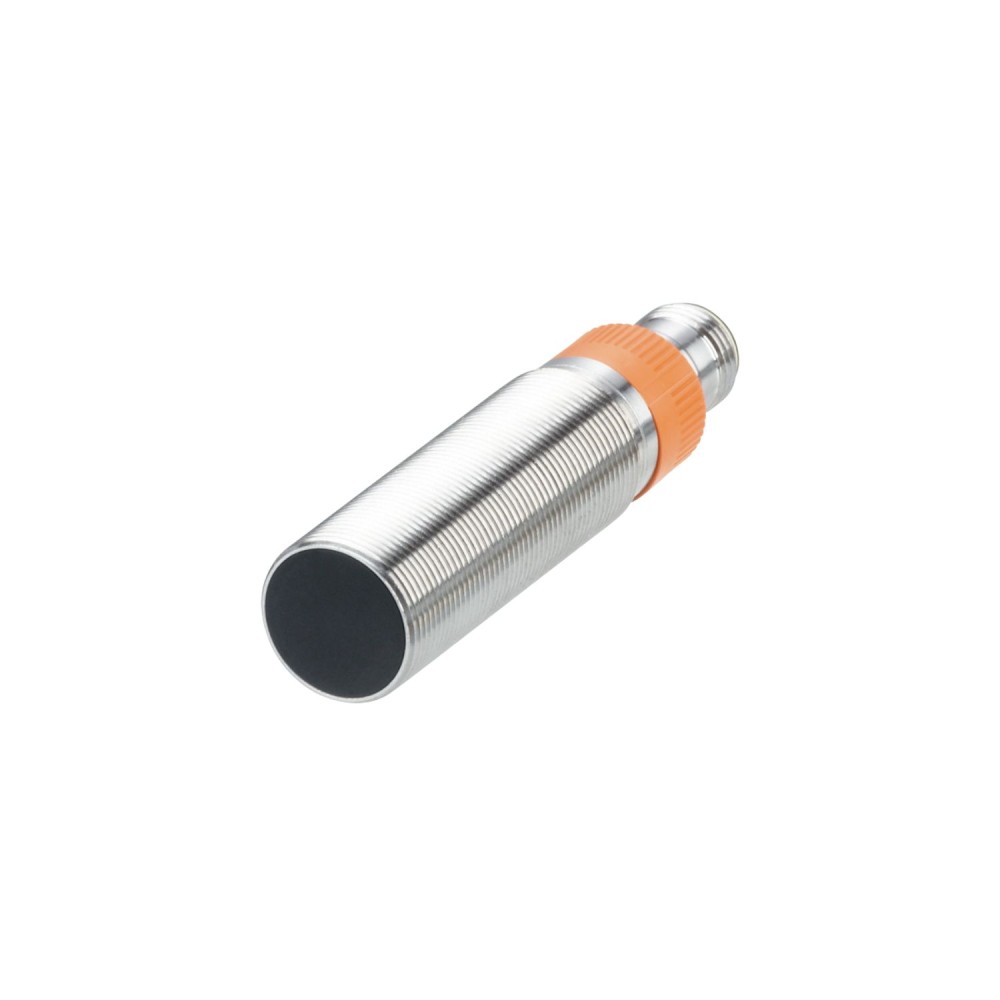

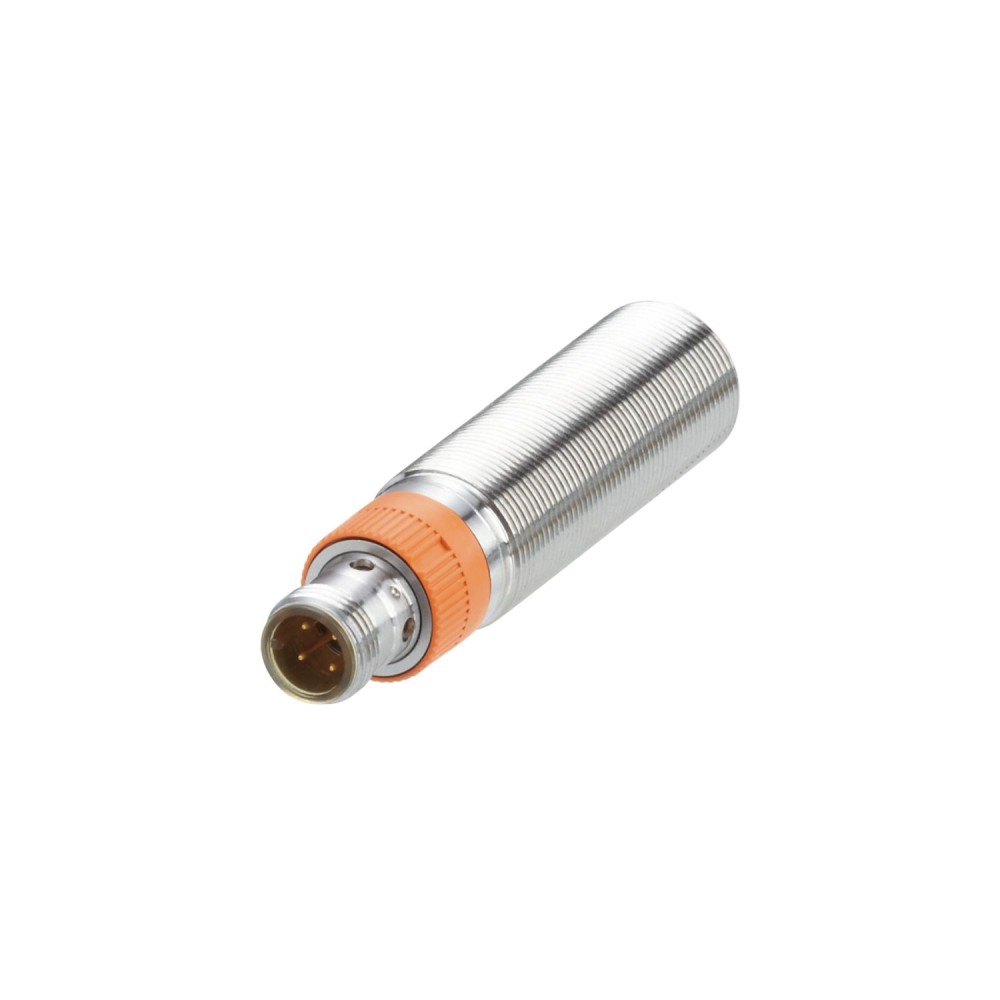

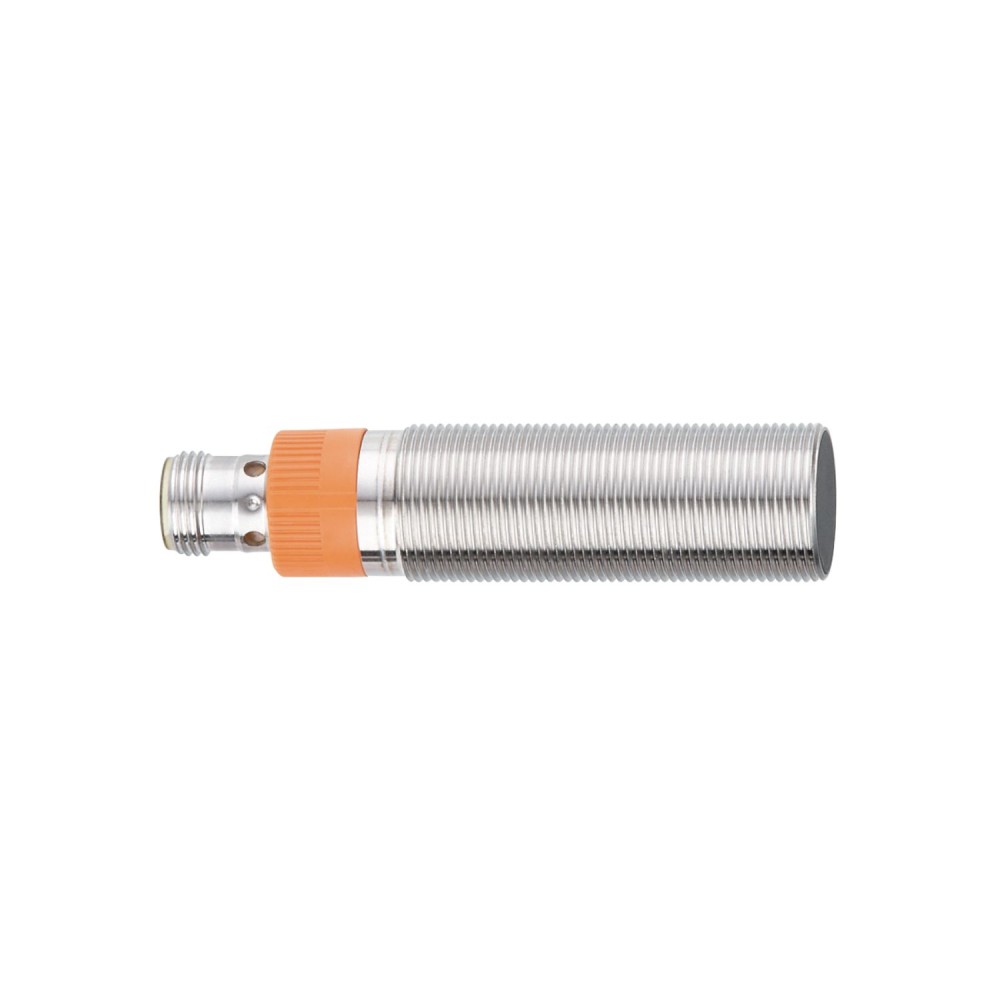

Компактный блок оценки для контроля скорости IFM DGA4005-WRKG/IO/US/3D DI605A

Код товара: 196012

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM DI605A дополнительные характеристики

Описание

Для применения во взрывоопасных зонах. Надежный бесконтактный контроль скорости вращения с учетом пониженной скорости. 2 в 1: датчик скорости и оценка в одном компактном корпусе. Простая настройка точки переключения с помощью кнопки обучения или IO-Link.

Характеристики Компактный блок оценки для контроля скорости IFM DGA4005-WRKG/IO/US/3D DI605A

Основные характеристики

MTTF[лет]	471
Быстрое изменение температуры	EN 60068-2-14 NaTA = -25°C, TB = 80°C, t1 = 30 min, t2 = <, 10 s 50 cycles
Вес[г]	78.9
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	импульсный сигнал, коммутационный сигнал, (параметризуемый)
Гистерезис[% от Sp]	10...30
Гистерезис[% от Sr]	10
Данные процесса IO-Link (циклические)	функция длина бита значение процесса32состояние устройства4информация о двоичном переключении2
Диапазон измерения [Имп/мин]	1...32000
Диапазон настройки [Имп/мин]	3...24000
Диапазон обнаружения [мм]	5
Жилье	резьбового типа
Заводские настройки	Электрическая конструкция: PNPO, выходная функция: нормально открытый, точка переключения: 100 имп/мин, выход OUT2: импульсный выход
Задержка запуска[с]	0...30, (С шагом: 100 мс, По умолчанию: 10 с)
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Импульсный выход	внешняя оценка затухающих импульсов
Интерфейс связи	IO-Link
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	II
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. частота затухания [имп/мин]	60000
маркировка ATEX	II 3D Ex tc IIIC T80°C Dc X
Материалы	корпус: нержавеющая сталь (316L/1.4404), чувствительная поверхность: полиамид, светодиодное окно: полиэфиримид (ПЭИ), стопорные гайки: нержавеющая сталь (316L/1.4404)
Мин. время цикла процесса [мс]	3.7
Момент затяжки [Нм]	35
Монтаж	монтируемый заподлицо
Обозначение резьбы	M18 x 1
Отображать	работа4 светодиода, зеленыекоммутационный выход4 светодиода, желтыесообщение об ошибке4 светодиода, красные
Повторяемость IO-Link[%]	1, (от конечного значения диапазона измерения)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1444
Поправочный коэффициент	нержавеющая сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2743 g 6 мс, 4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Приложение	оценка вращательных и линейных движений с учетом пониженной скорости, блокировка
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Принцип измерения	индуктивный
Профили	Интеллектуальный датчик - SSP 4.2.1. Датчик измерения и переключения, высокое разрешение, 1 канал. Общие сведения - I&, amp, D. Идентификация и диагностика. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	10...30 DC
Размеры[мм]	M18 x 1 / L = 76
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-20...60
Температурный дрейф	± 10 %, (от конечного значения диапазона измерения)
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, 3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) 50 циклов развертки, 1 октава в минуту, по 3 осям
Функции IO-Link (ациклические)	счетчик циклов включения, счетчик часов работы, внутренняя температура, метка, специфичная для приложения
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	PNP/NPN, (параметризуемый)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN55011класс B
