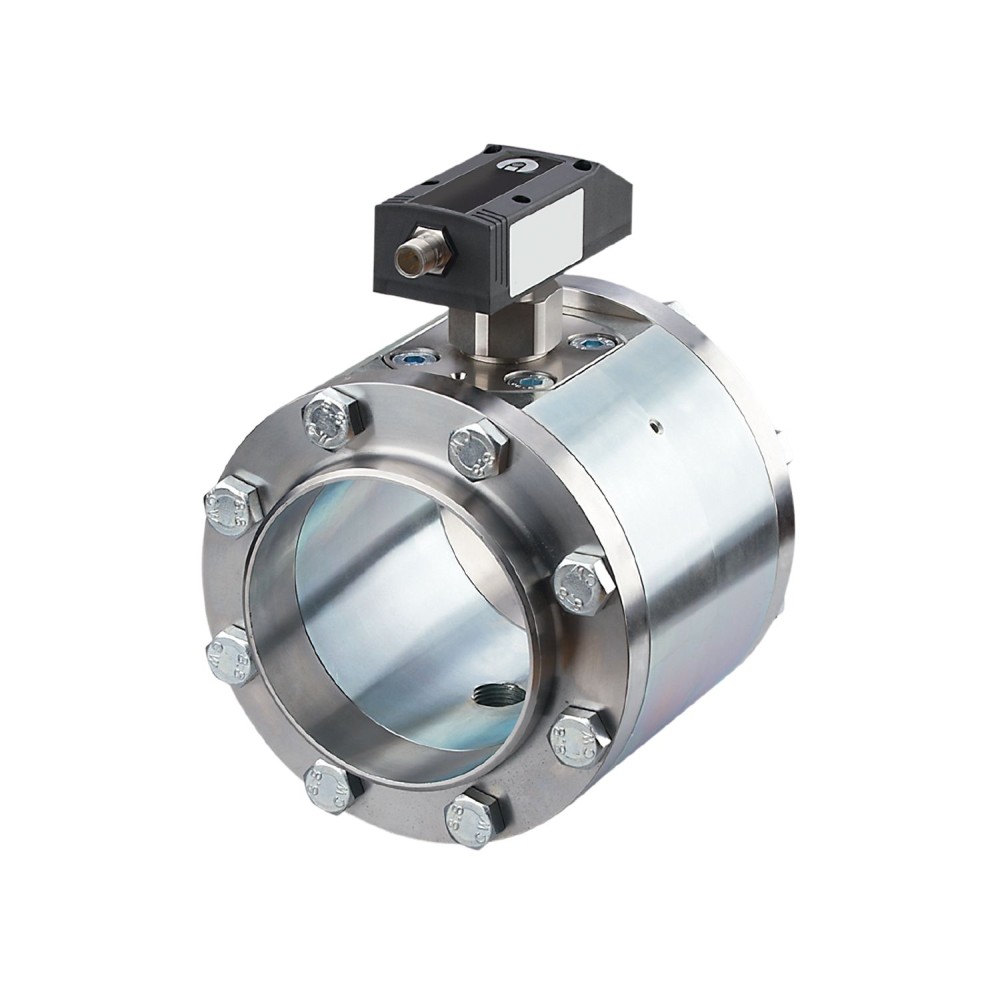

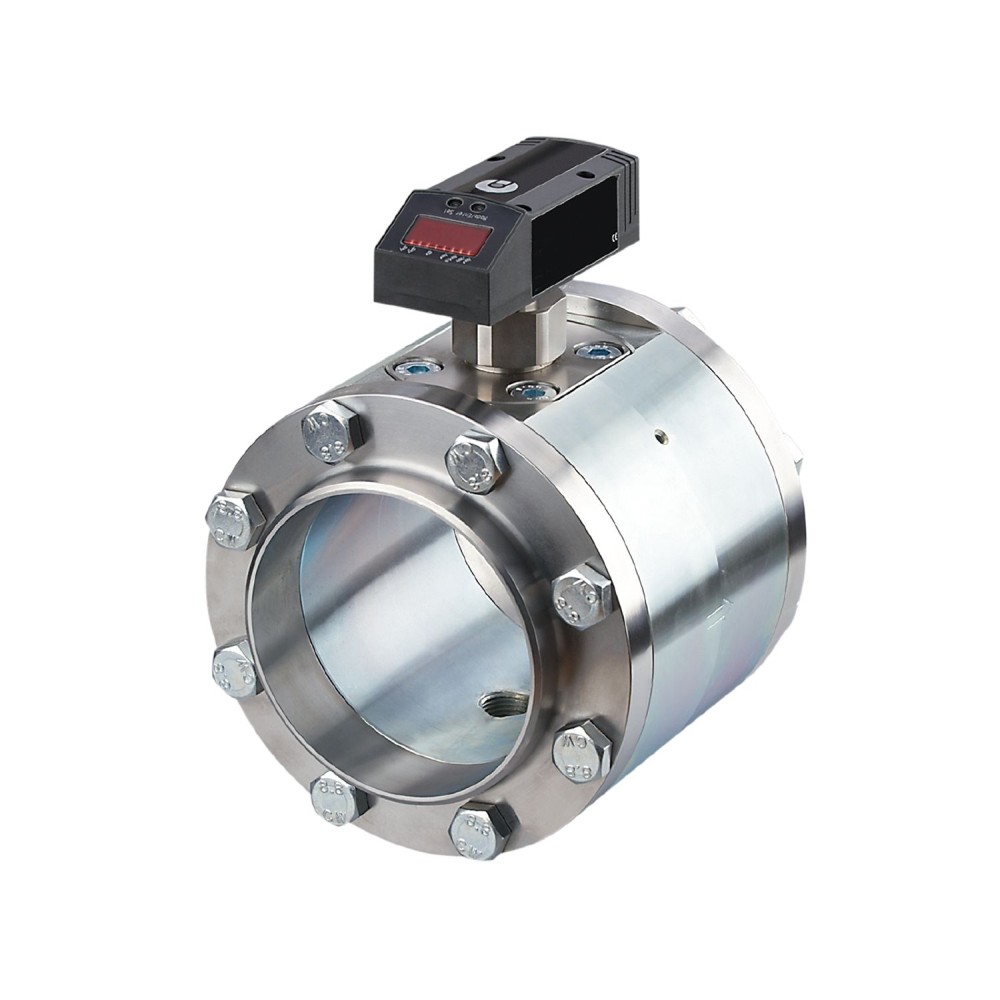

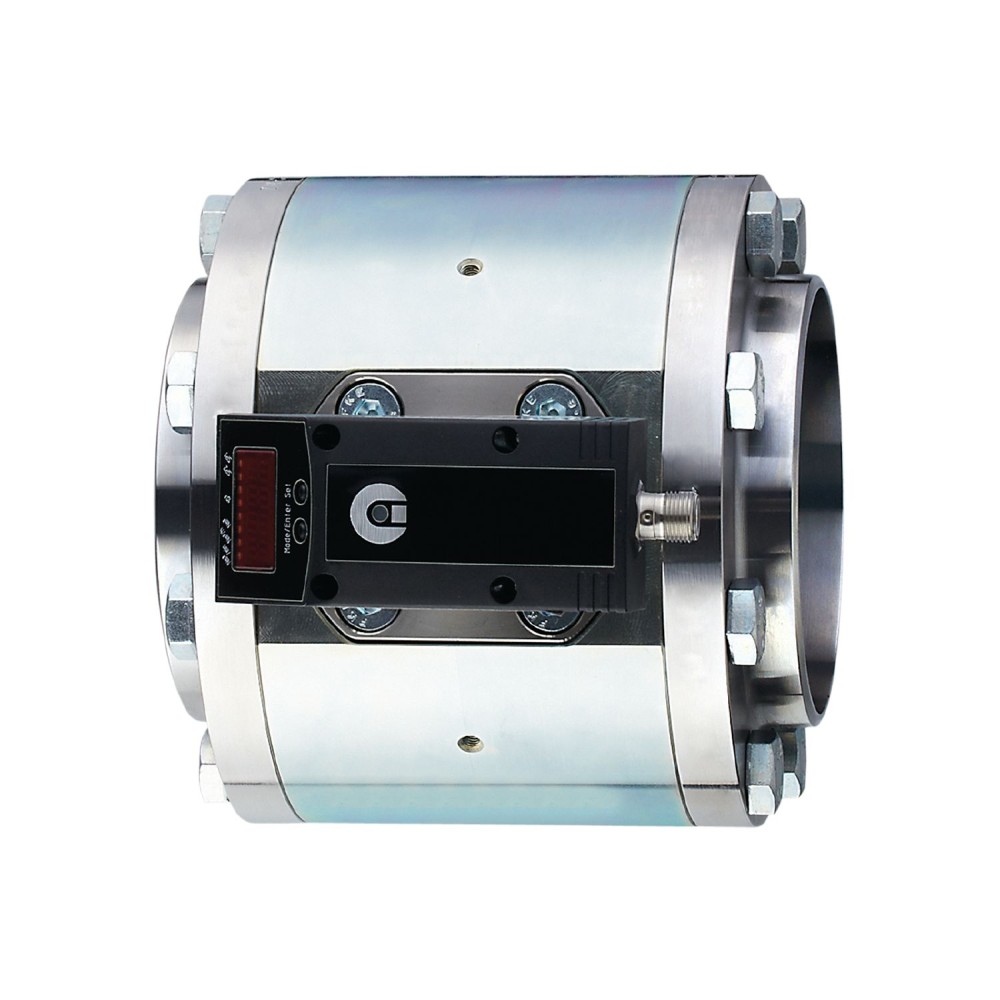

Счетчик сжатого воздуха IFM SDG4”/METRIS PB DN100 SDG100

Счетчик сжатого воздуха IFM SDG100 (SDG4"/METRIS PB DN100)

Счетчик сжатого воздуха IFM SDG100 предназначен для высокоточного измерения мгновенного расхода и общего потребления сжатого воздуха в промышленных пневматических системах. Устройство обеспечивает высокую динамику и повторяемость измерений, что критически важно для систем энергоменеджмента и точного распределения затрат.

Ключевые технические характеристики

Данная модель разработана для интеграции в магистральные трубопроводы и отличается широким функционалом выходных сигналов и надежной конструкцией. Выделяются следующие параметры, критичные для выбора:

• Диапазон измерения:От 15 до 4400 м³/ч.
  Этот широкий диапазон позволяет точно контролировать расход сжатого воздуха как при минимальных, так и при максимальных нагрузках в крупной промышленной сети.
• Технологическое соединение:Фланец DN100 согласно DIN EN 10220.
  Стандартизированное фланцевое соединение обеспечивает быструю, надежную и герметичную интеграцию в трубопроводы с условным проходом 100 мм.
• Интерфейсы и выходы:Коммутационный (2 выхода), аналоговый (4... 20 мА), импульсный.
  Наличие трех типов выходных сигналов гарантирует максимальную гибкость и совместимость для подключения к любым системам автоматизации, включая ПЛК и SCADA, с целью мониторинга расхода и учета потребления.
• Номинальное давление и защита:Номинальное давление 16 бар (1, 6 МПа), класс защиты IP 65.
  Высокий предел рабочего давления обеспечивает надежную эксплуатацию в большинстве промышленных пневматических систем, а защита IP 65 гарантирует устойчивость к воздействию пыли и струй воды.

Эксплуатационные преимущества

Модель SDG100 предлагает ряд преимуществ, основанных на ключевых характеристиках:

• Высокая достоверность данных:Точность измерения составляет ± (3 % MW + 0, 3 % MEW) для воздуха класса 141 (согласно ISO 8573-1), что обеспечивает надежные данные для оптимизации потребления и расчета энергоэффективности.
• Универсальность интеграции:Благодаря аналоговому выходу 4... 20 мА и двум цифровым выходам счетчик легко адаптируется для задач как текущего мониторинга, так и для ведения долгосрочного учета потребления (счетчик оснащен функцией тотализатора).
• Надежность в тяжелых условиях:Применение высококачественных материалов (нержавеющая сталь 304/1. 4301 и 316/1. 4401, оцинкованная сталь, PEEK) в конструкции, а также класс защиты IP 65, обеспечивают длительный срок службы в агрессивных промышленных средах.

Счетчик SDG100 предназначен для экспертного контроля потоков сжатого воздуха и является компонентом для систем управления ресурсами предприятия.
