Счетчик сжатого воздуха IFM SDG3”/METRIS PB DN80 SDG080

Код товара: 195946

IFM Производитель

460 871 ₽

Быстрый заказ

Характеристики

Код производителяSDG080

Код производителяSDG3", /METRIS PB DN80

Все характеристики

IFM SDG080 дополнительные характеристики

Описание

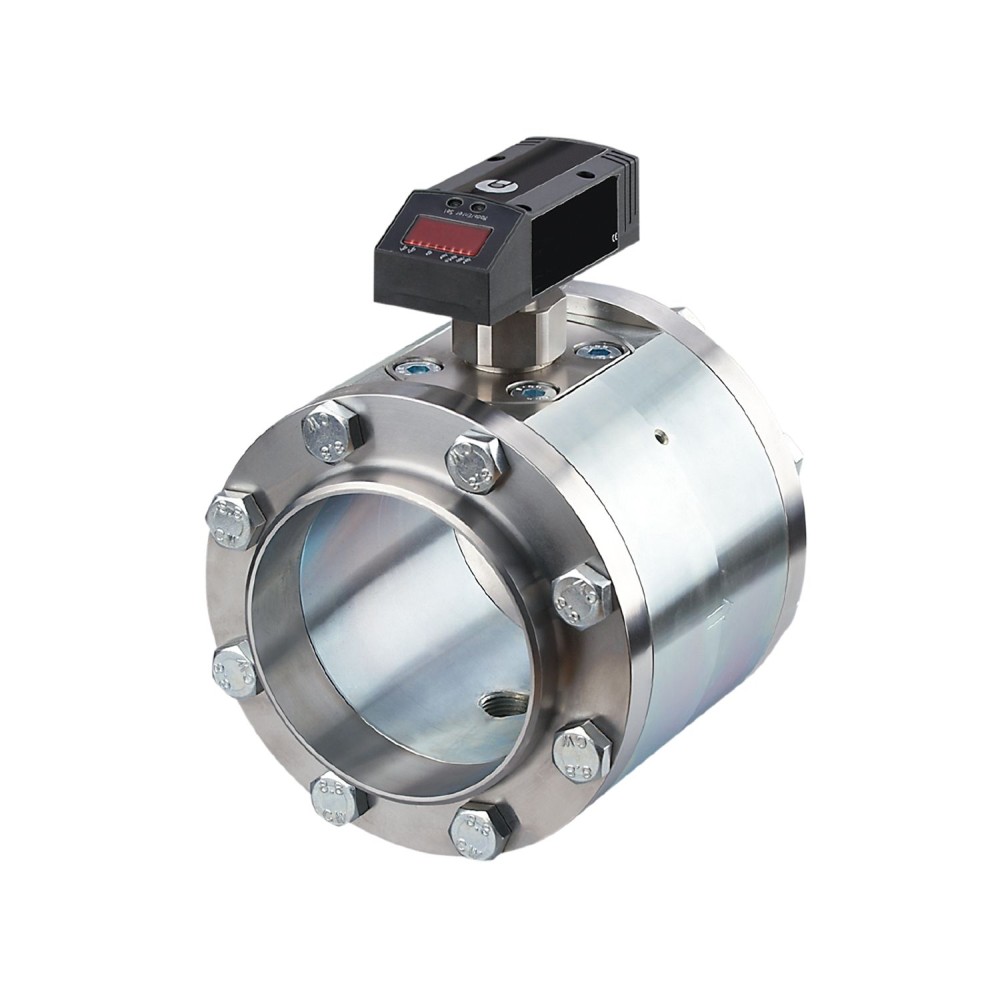

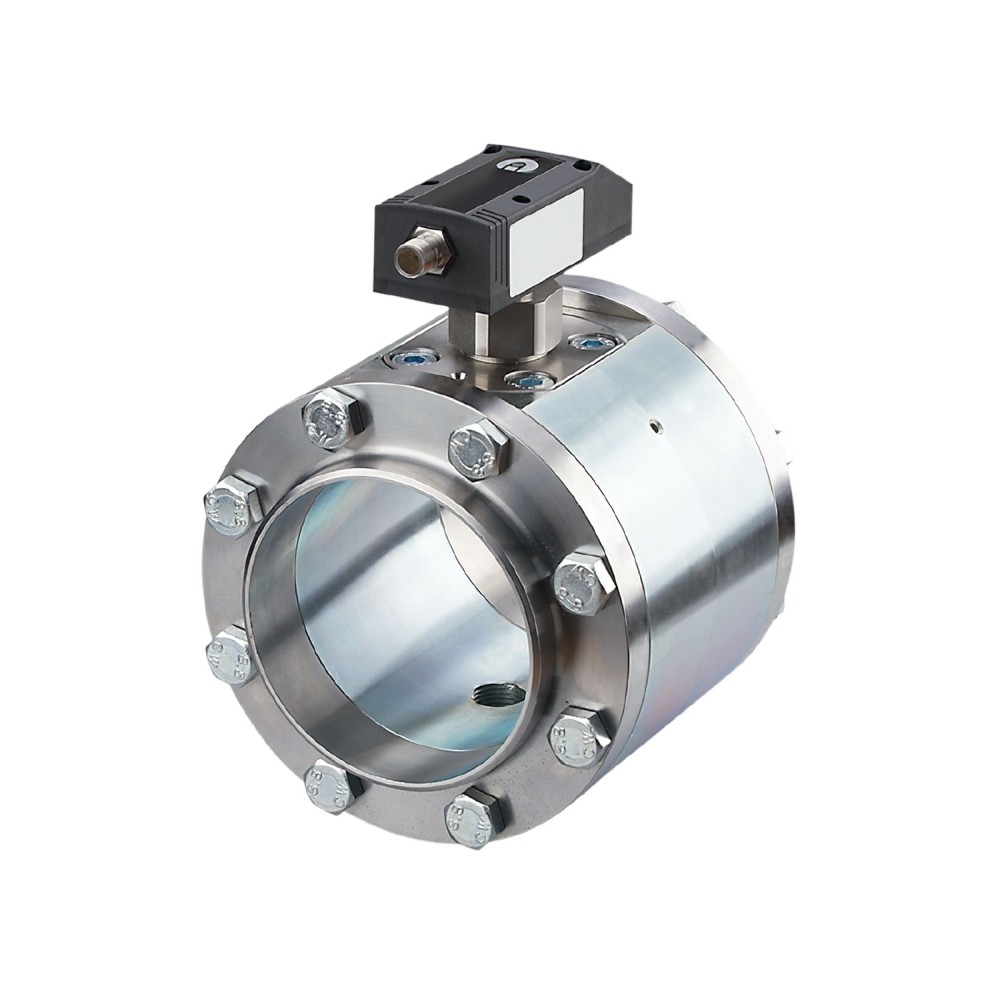

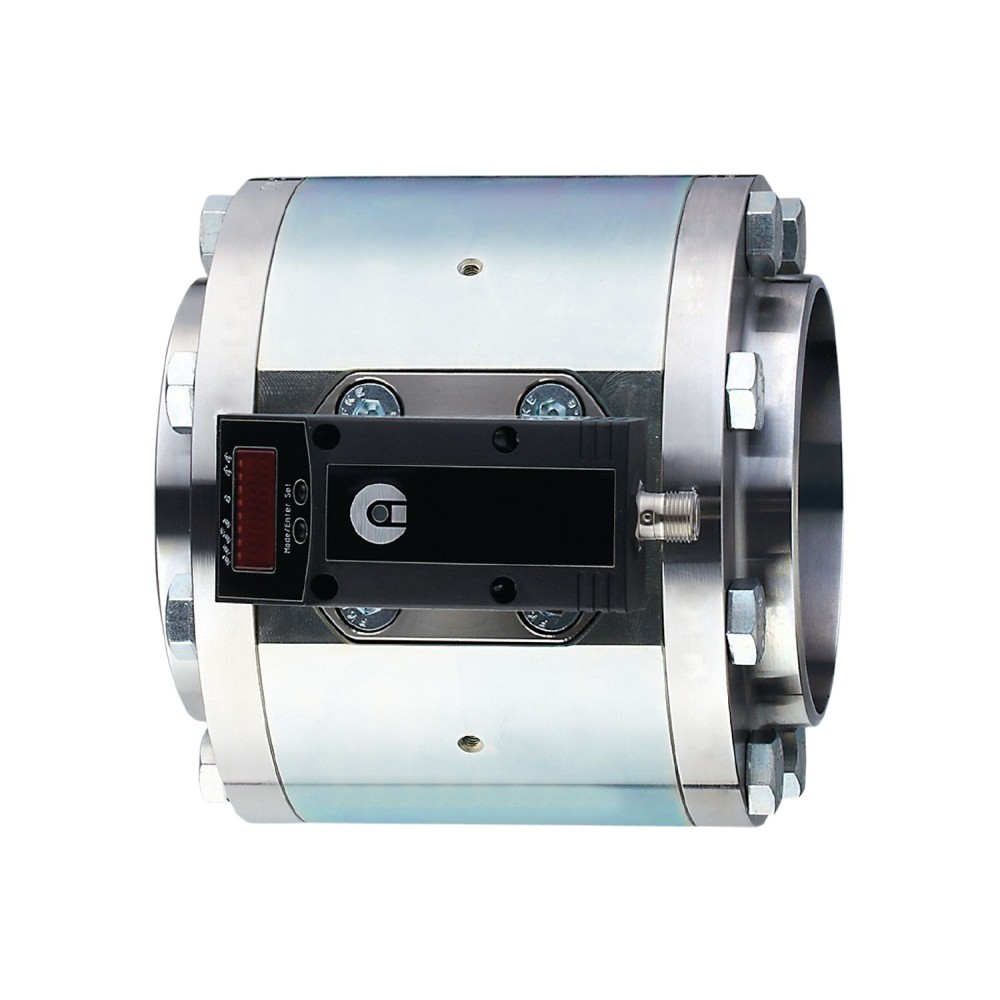

Счетчик сжатого воздуха IFM SDG080 (SDG3"/METRIS PB DN80)

Счетчик сжатого воздуха IFM SDG080 предназначен для точного измерения стандартного объемного расхода и учета потребления сжатого воздуха в промышленных системах. Прибор обеспечивает высокую динамику и повторяемость измерений, являясь ключевым элементом в системах энергоменеджмента и мониторинга эффективности пневматических сетей. Измерения расхода, отображения и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.

Ключевые технические характеристики и практическое значение

Для корректного выбора и интеграции прибора в систему критически важны следующие параметры:

Диапазон измерения расхода:9... 2750 м³/ч.
Данный диапазон обеспечивает возможность применения счетчика на магистральных линиях сжатого воздуха с большим диаметром (DN80) и высокой пропускной способностью, покрывая широкий спектр промышленных нужд.
Технологическое соединение и давление:Фланец DN80 (согласно DIN EN 10220) с номинальным рабочим давлением 16 бар (1, 6 МПа).
Тип соединения и высокий предел давления гарантируют надежную механическую интеграцию в промышленные трубопроводы соответствующего номинального диаметра, рассчитанные на стандартное рабочее давление.
Многофункциональные выходы:Прибор оснащен двумя цифровыми выходами (PNP), одним аналоговым выходом (4... 20 мА, масштабируемый) и импульсным выходом для функции счетчика потребленного количества.
Наличие трех типов выходов позволяет одновременно передавать информацию о текущем расходе (аналоговый выход), контролировать пороговые значения (коммутационные выходы) и точно учитывать общее потребление воздуха (импульсный выход) для систем SCADA и PLC.
Точность измерений:Точность составляет ± (3 % MW + 0, 3 % MEW) для сжатого воздуха класса 141 (ISO 8573-1).
Указанная точность критически важна для целей коммерческого учета и аудита энергоэффективности, обеспечивая достоверность данных о потреблении сжатого воздуха.

Преимущества

Модель SDG080 обладает следующими ключевыми преимуществами:

Высокая точность учета:Параметры точности ± (3 % MW + 0, 3 % MEW) обеспечивают надежный контроль потребления и минимизацию ошибок при распределении затрат на энергоресурсы.
Комплексная интеграция:Объединение коммутационного, аналогового и импульсного выходов в одном устройстве упрощает подключение к любым современным системам автоматизации и мониторинга.
Промышленное исполнение:Конструкция с технологическим соединением DN80 и номинальным давлением 16 бар специально разработана для интеграции в высокопроизводительные промышленные сети сжатого воздуха.

Характеристики Счетчик сжатого воздуха IFM SDG3”/METRIS PB DN80 SDG080

Основные характеристики

MTTF[лет]	214
Аналоговый выход	4...20, (scalable) мА
Вес	11625 г
Влажность воздуха	90
Время задержки включения [с]	0.5
Время отклика	0.1, (dAP = 0) мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Габариты	160 x 141 x 198 мм
Диапазон измерения	9...2750 м³/ч
Диапазон отображения	0...3300 м³/ч
Длина импульса[с]	0,1
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. Информацию об установке и эксплуатации см. в инструкции по эксплуатации.
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение пульса	1 Нм³
Импульсный выход	счетчик потребленного количества
Класс защиты	III
Код производителя	SDG3", /METRIS PB DN80
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	PBT-GF20, PC, PC, нержавеющая сталь (304/1.4301), FKM, трубная секция: оцинкованная сталь
Материалы (смачиваемые части)	нержавеющая сталь (316/1.4401), нержавеющая сталь (304/1.4301), пассивированная керамика, ПЭЭК, полиэстер, ФКМ, анодированный алюминий, трубная секция: оцинкованная сталь
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	<, 100
Примечание о СМИ	качество воздуха ISO 8573-1класс 141класс 344
Рабочее напряжение[В]	19...30 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	0...60
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Технологическое соединение	фланец DN80 согласно: DIN EN 10220
Тип защиты от короткого замыкания	импульсный
Точность (в диапазоне измерений)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (class 141 /, class 344)
Устойчивость к вибрации	DIN IEC 68-2-65 g (55...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
