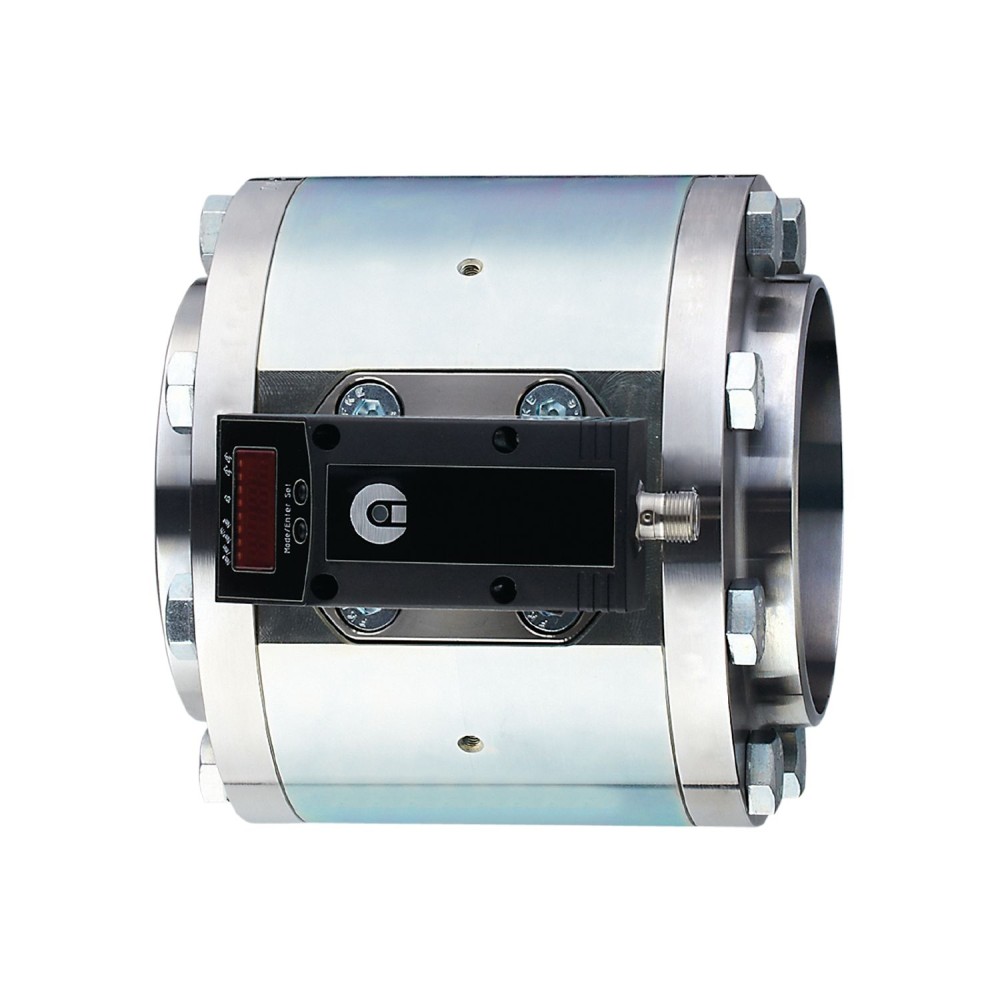

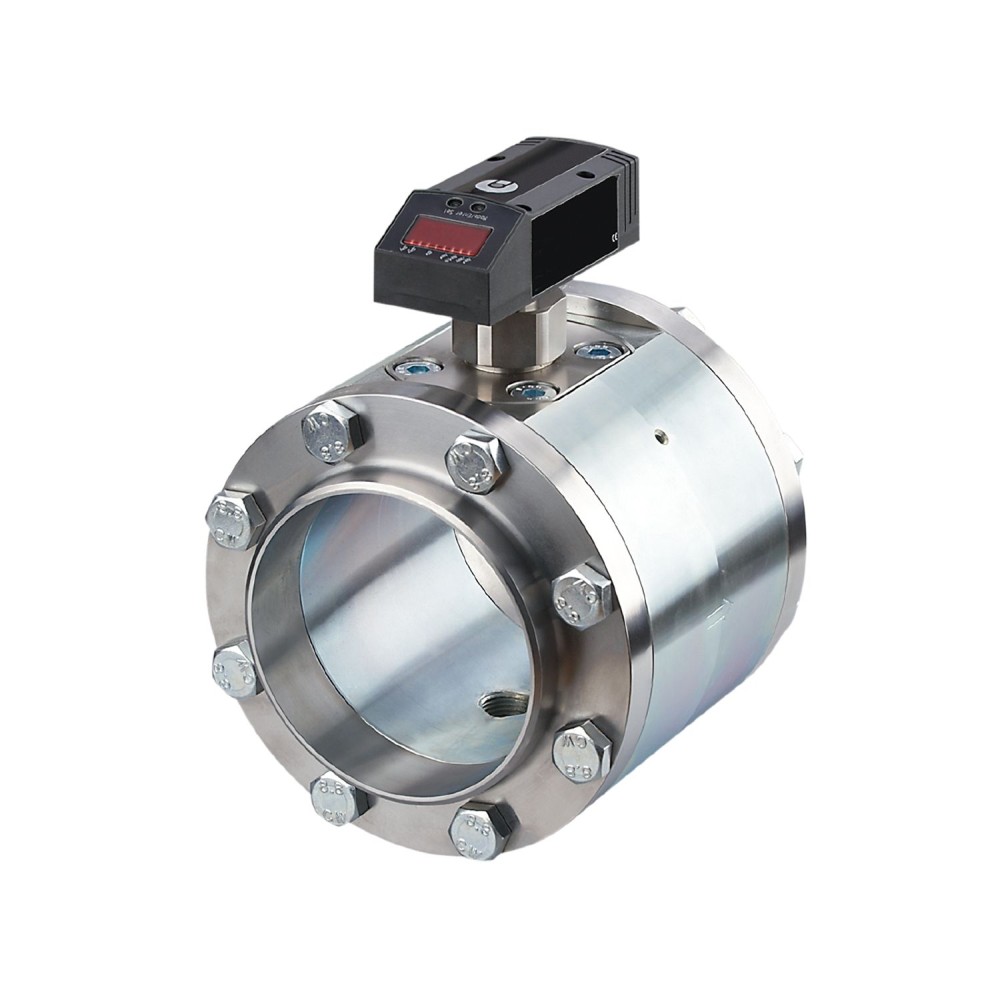

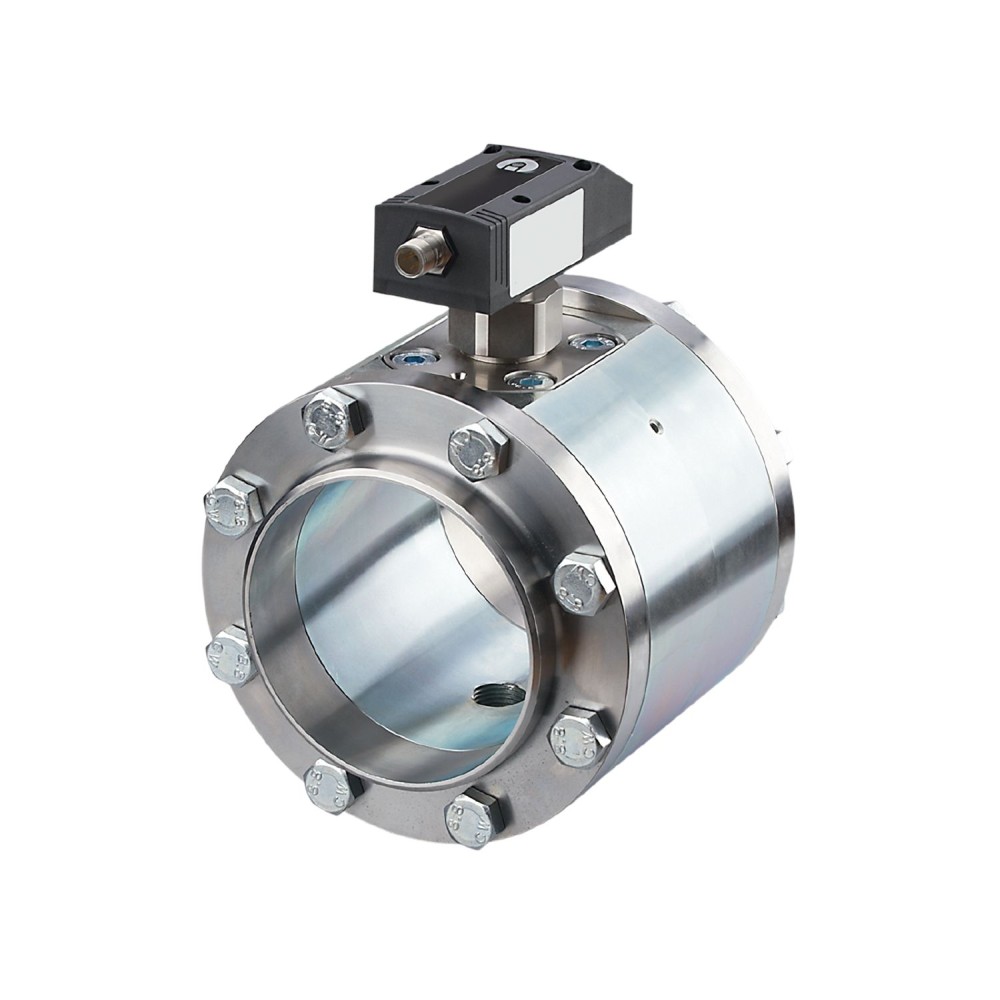

Счетчик сжатого воздуха IFM SDG2 1/2”METRIS PB DN65 SS SDG070

Код товара: 195935

IFM Производитель

462 251 ₽

Быстрый заказ

Характеристики

Код производителяSDG070

Код производителяSDG2 1/2", METRIS PB DN65 SS

Все характеристики

IFM SDG070 дополнительные характеристики

Описание

Счетчик сжатого воздуха IFM SDG070 (SDG2 1/2"METRIS PB DN65 SS)

Счетчик сжатого воздуха IFM SDG070, выполненный в виде полнокомплектной трубной секции, предназначен для точного измерения расхода и учета потребления сжатого воздуха в промышленных пневматических сетях. Прибор использует термомассовый принцип измерения и откалиброван для работы со стандартным объемным расходом согласно DIN ISO 2533.

Ключевые технические характеристики

Для корректного подбора и интеграции в систему критически важны следующие параметры:

Диапазон измерения:6, 7... 2000 м³/ч.
Этот широкий диапазон позволяет применять прибор для мониторинга потоков в магистральных линиях или крупных ответвлениях, обеспечивая точность как при низком, так и при высоком потреблении.
Технологическое соединение:Фланец DN65 согласно DIN EN 10220 (DIN 2448).
Использование стандартного фланцевого присоединения DN65 упрощает монтаж в трубопроводы соответствующего диаметра, обеспечивая надежность и герметичность системы.
Рабочее давление и температура:Номинальное давление 16 бар (1, 6 МПа); температура среды 0... 60 °C.
Данные показатели определяют безопасные условия эксплуатации прибора, подтверждая его пригодность для большинства стандартных промышленных систем сжатого воздуха.
Выходные сигналы для интеграции:Два цифровых выхода (коммутационный/импульсный) и один аналоговый выход 4... 20 мА.
Наличие нескольких типов выходов, включая импульсный выход для функции счетчика потребленного количества, обеспечивает высокую гибкость для подключения к системам автоматизации (PLC) и системам энергетического менеджмента (SCADA).

Преимущества для промышленного применения

Высокая точность учета:Точность измерения составляет ± (3 % MW + 0, 3 % MEW) для воздуха класса 141 (согласно ISO 8573-1), что критически важно для целей коммерческого или детального внутреннего учета энергопотребления.
Комплексный контроль:Прибор оснащен четырехразрядным светодиодным дисплеем для локального контроля расхода и потребления, а также предоставляет несколько независимых выходных сигналов для дистанционного мониторинга и управления.
Надежность конструкции:Корпус и смачиваемые части выполнены из нержавеющей стали (304/1. 4301, 316/1. 4401) и других устойчивых материалов, что гарантирует долгий срок службы и соответствие степени защиты IP 65.

Прибор функционирует от рабочего напряжения 19... 30 В DC и имеет тип электрического проектирования PNP.

Характеристики Счетчик сжатого воздуха IFM SDG2 1/2”METRIS PB DN65 SS SDG070

Основные характеристики

MTTF[лет]	214
Аналоговый выход	4...20, (scalable) мА
Вес	9616
Влажность воздуха	90
Время задержки включения [с]	0.5
Время отклика	0.1, (dAP = 0) мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Габариты	124 x 125 x 182 мм
Диапазон измерения	6.7...2000 м³/ч
Диапазон отображения	0...2400 м³/ч
Длина импульса[с]	0,1
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. Информацию об установке и эксплуатации см. в инструкции по эксплуатации.
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение пульса	1 Нм³
Импульсный выход	счетчик потребленного количества
Класс защиты	III
Код производителя	SDG2 1/2", METRIS PB DN65 SS
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	PBT-GF20, PC, PC, нержавеющая сталь (304/1.4301), FKM, трубная секция: оцинкованная сталь
Материалы (смачиваемые части)	нержавеющая сталь (316/1.4401), нержавеющая сталь (304/1.4301), пассивированная керамика, ПЭЭК, полиэстер, ФКМ, анодированный алюминий, трубная секция: нержавеющая сталь (304/1.4301)
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	<, 100
Примечание о СМИ	качество воздуха ISO 8573-1класс 141класс 344
Рабочее напряжение[В]	19...30 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	0...60
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Технологическое соединение	фланец DN65 согласно:DIN EN 10220
Тип защиты от короткого замыкания	импульсный
Точность (в диапазоне измерений)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (class 141 /, class 344)
Устойчивость к вибрации	DIN IEC 68-2-65 g (55...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
