Магнитно-индуктивный расходомер IFM SMR21XGX50KG/US SM9004

Код товара: 195911

IFM Производитель

137 499 ₽

Быстрый заказ

Характеристики

Код производителяSM9004

Код производителяSMR21XGX50KG/US

Все характеристики

IFM SM9004 дополнительные характеристики

Описание

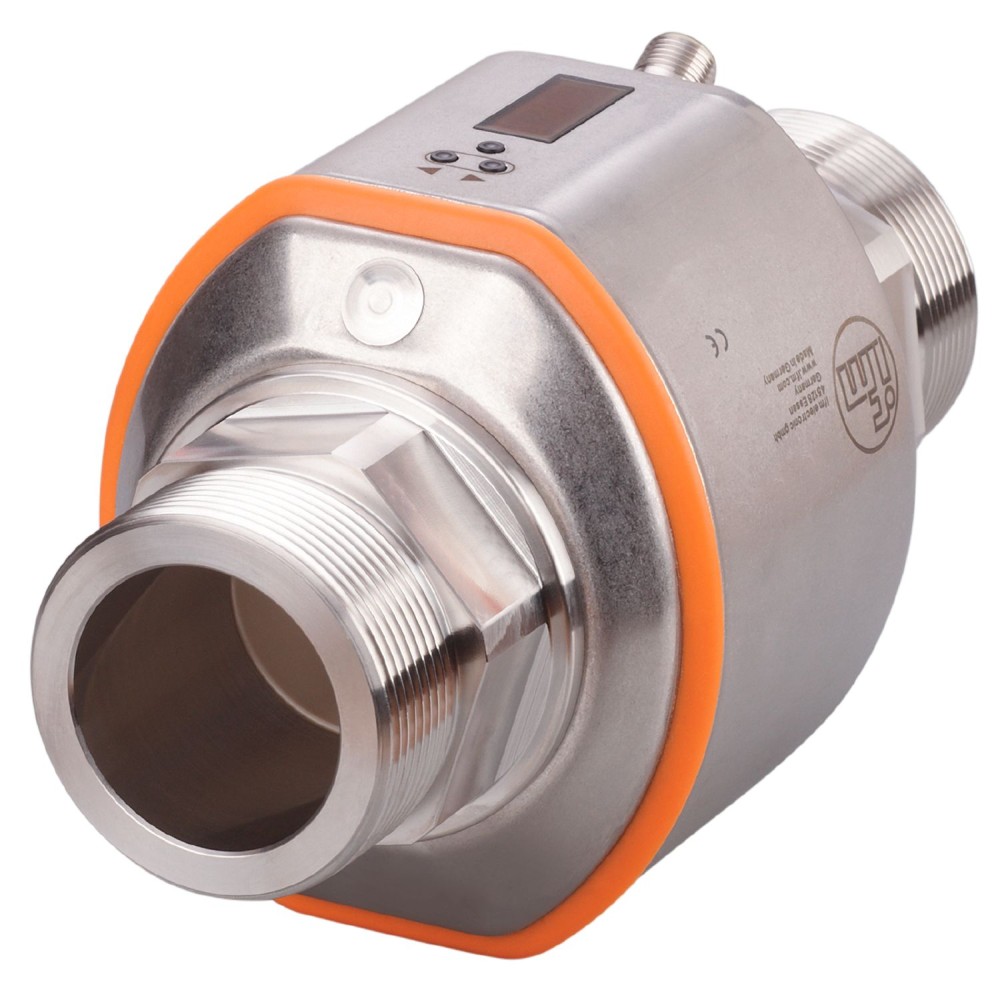

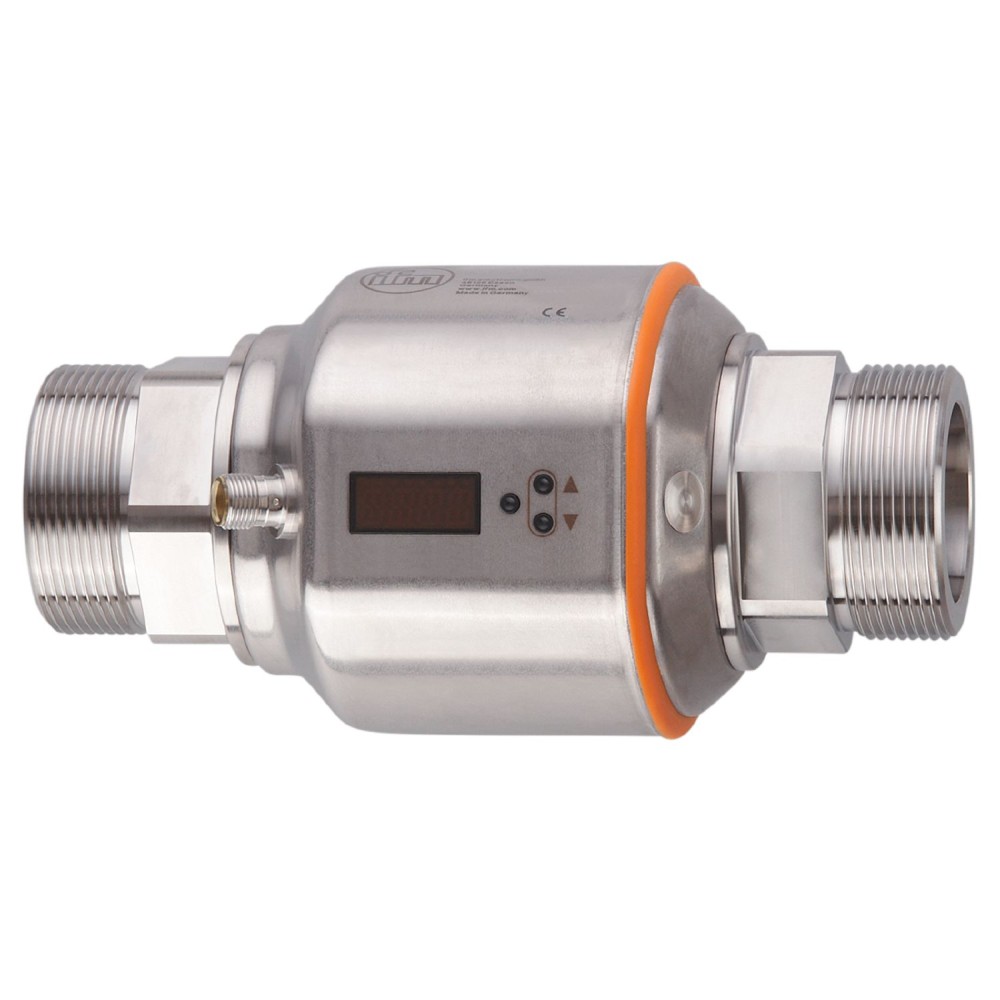

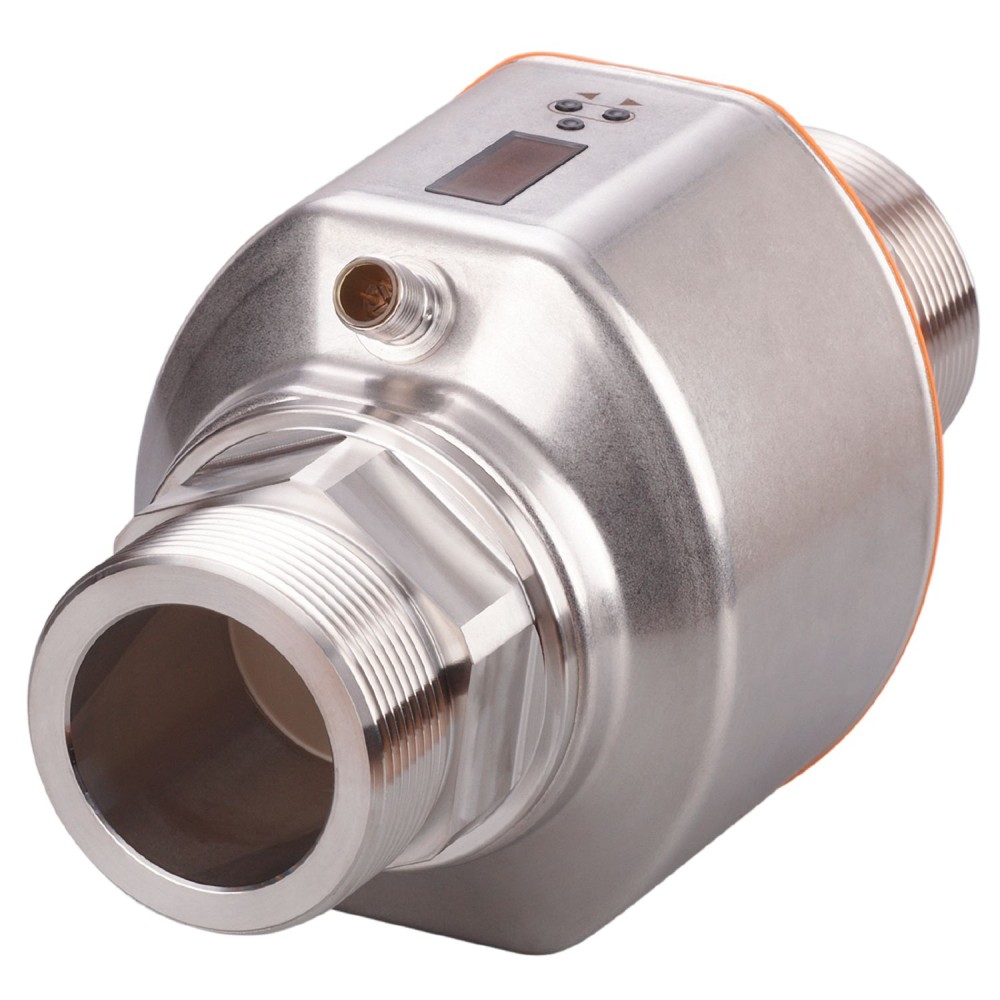

Магнитно-индуктивный расходомер IFM SM9004 (SMR21XGX50KG/US)

Расходомер IFM SM9004 (SMR21XGX50KG/US) представляет собой магнитно-индуктивный датчик, предназначенный для высокоточного измерения расхода, потребления и температуры электропроводящих жидкостей, преимущественно в контурах охлаждения и общепромышленных системах. Прибор обеспечивает высокую динамику и повторяемость измерений, что критично для задач контроля и автоматизации.

Ключевые технические характеристики и практическое значение

Выбор расходомера основан на нескольких критически важных параметрах, определяющих его функциональность и совместимость с технологическим процессом:

Принцип измерения: Магнитно-индуктивный.
Данный принцип позволяет измерять расход только электропроводящих сред (электропроводность ≥ 20 µS/см), что исключает его применение с непроводящими жидкостями, но обеспечивает высокую точность и отсутствие механических частей в потоке.
Диапазон измерения расхода: 5... 300 л/мин (0, 3... 18 м³/ч).
Этот диапазон определяет способность прибора работать с большими расходами среды в трубах соответствующего номинального диаметра (DN50), делая его пригодным для мощных систем охлаждения и промышленных магистралей.
Технологическое соединение: Резьбовое G 2 наружная резьба (DN50).
Установка осуществляется путем подключения к трубе с помощью адаптера, а размер G 2 (DN50) указывает на совместимость с промышленными трубопроводами большого диаметра, требующими плоского уплотнения.
Выходные сигналы: Два аналоговых выхода 4... 20 мА.
Наличие двух независимых аналоговых выходов (масштабируемых) позволяет одновременно передавать данные о расходе и температуре в систему управления (ПЛК или SCADA) с высокой точностью.
Точность измерения расхода: ± (0, 8 % MW + 0, 5 % MEW).
Высокая точность, привязанная к измеренному (MW) и конечному значению диапазона (MEW), обеспечивает надежный контроль и учет потребления среды.

Преимущества модели

Конструктивные и функциональные особенности модели SMR21XGX50KG/US обеспечивают ряд преимуществ в эксплуатации:

Высокая надежность и защищенность:Степень защиты корпуса IP 65/IP 67 и материалы смачиваемых частей (нержавеющая сталь 316L/1. 4404, PEEK) гарантируют долговечность и коррозионную стойкость в промышленных условиях.
Интегрированный температурный контроль:Функция одновременного измерения температуры среды в диапазоне от -10 до 90 °C позволяет оперативно контролировать параметры процесса без установки дополнительных датчиков.
Удобство мониторинга и настройки:Четырехразрядный алфавитно-цифровой светодиодный дисплей обеспечивает четкое отображение измеренных значений и упрощает процесс программирования прибора.

Характеристики Магнитно-индуктивный расходомер IFM SMR21XGX50KG/US SM9004

Основные характеристики

MAWP для приложений согласно CRN	8.9 bar0.89 MPa
MTTF[лет]	85
Аналоговая конечная точка	0...80 °C32...176 °F
Аналоговая начальная точка	-20...60 °C-4...140 °F
Аналоговый выход	4...20, (≤ 22 mA, scalable) мА
В шагах от	0.2 °C0.5 °F
Вес	3050
Время задержки включения [с]	5
Время отклика	0.35, (dAP = 0) мс
Выходной сигнал	аналоговый сигнал
Габариты	200 x 103 x 117 мм
Диапазон измерения	-20...80 °C-4...176 °F
Диапазон отображения	-40...100 °C-40...212 °F
Динамический отклик T05 / T09[с]	T09 = 3 (Q >, 15 l/min) / T09 = 3 (Q >, 4 gpm)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, м³/ч, галлонов в минуту, галлонов в час, °C, °F
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65, IP 67
Защита от обратной полярности	да
Значение процесса демпфирования dAP[s]	0...5
Измерение динамики	1:60
Класс защиты	III
Код производителя	SMR21XGX50KG/US
Количество аналоговых выходов	2
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 2
Макс. нагрузка [Ом]	500
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316Ti/1.4571), PEI, FKM, PBT-GF20, TPE-U
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, нержавеющая сталь (316Ti/1.4571), PEEK
Номинальное давление	16 бар 232 фунта на кв. дюйм 1,6 МПа
Общее количество выходов	2
Одобрение CPA	Номер модели004MIКласс точности - максимальная допустимая погрешность± 1,5 %FSQ (мин)0,3 м³/чQ (t)-Q (макс)18 м³/чТемпература среды-10...70 °CТемпература среды14...158 °F
Отображать	Дисплей6 светодиодов, зеленых (л/мин, м³/ч, галлонов в минуту, галлонов в час, °C, °F)отображение функций1 светодиод, желтый (10³)измеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Отсечка низкого расхода LFC	<, 15 l/min<, 0.9 m³/h<, 240 gph<, 4 gpm
Параметры настройки параметров	дисплей можно отключить, Дисплейный блок, обнаружение пустой трубы
Повторяемость	± 0,2% MEW
Поставляемые товары	уплотнения: 2, CentellenLabel
Потребляемый ток [мА]	<, 150
Примечание о СМИ	проводимость: ≥ 20 мкСм/смвязкость: &, lt, 70 мм²/с (40 °C)
Принцип измерения	магнитно-индуктивный
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.2 °C0.5 °F
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура	-10...90 °C14...194 °F
Температура окружающей среды	-10...60 °C14...140 °F
Температура хранения	-25...80 °C-13...176 °F
Температурный дрейф	± 0,0333 °C / K, ± 0,0599 °F / K
Технологическое соединение	резьбовое соединение G 2 наружная резьба DN50 плоское уплотнение
Точность (в диапазоне измерений)	± (0,8 % MW + 0,5 % MEW)
Точность[К]	± 1 (25 °C, Q >, 15 l/min) / ± 1 (77 °F, Q >, 4 gpm)
Ударопрочность	DIN EN 60068-2-2720 g (11 ms)
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz)
ЭМС	DIN EN 60947-5-9
