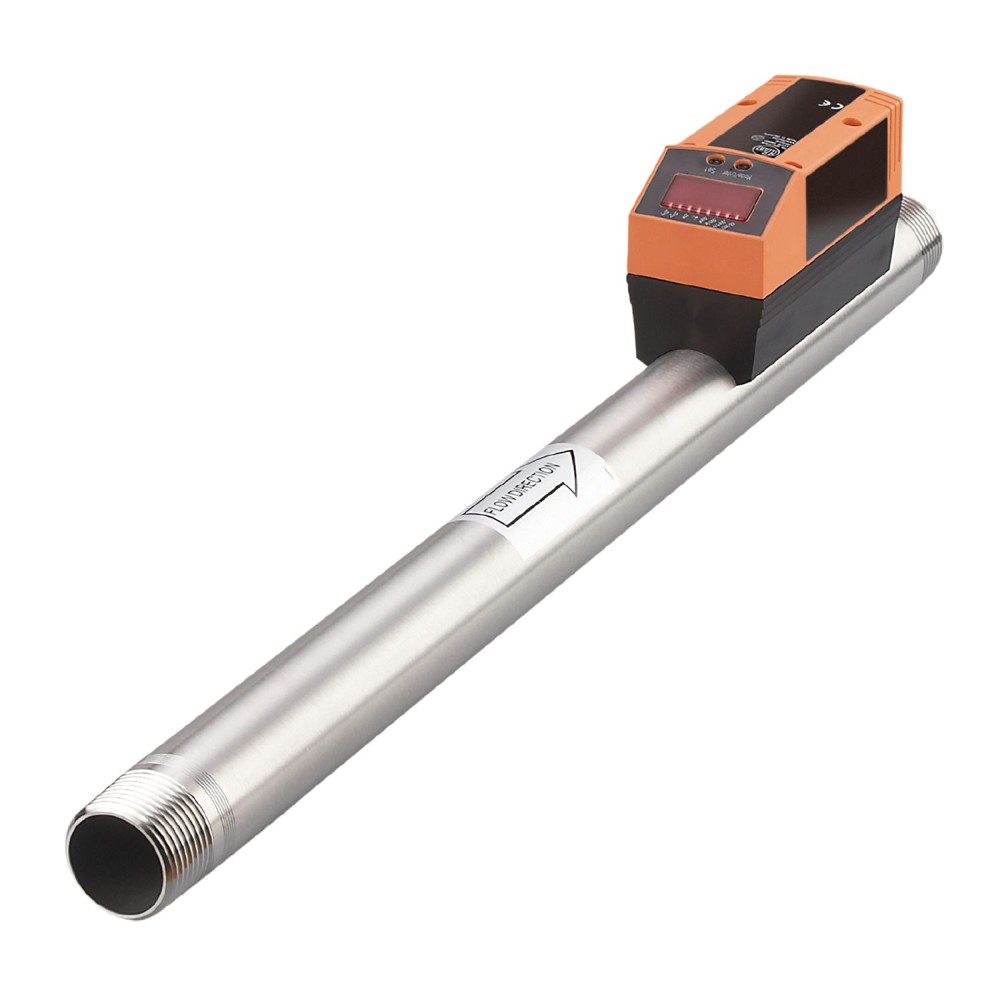

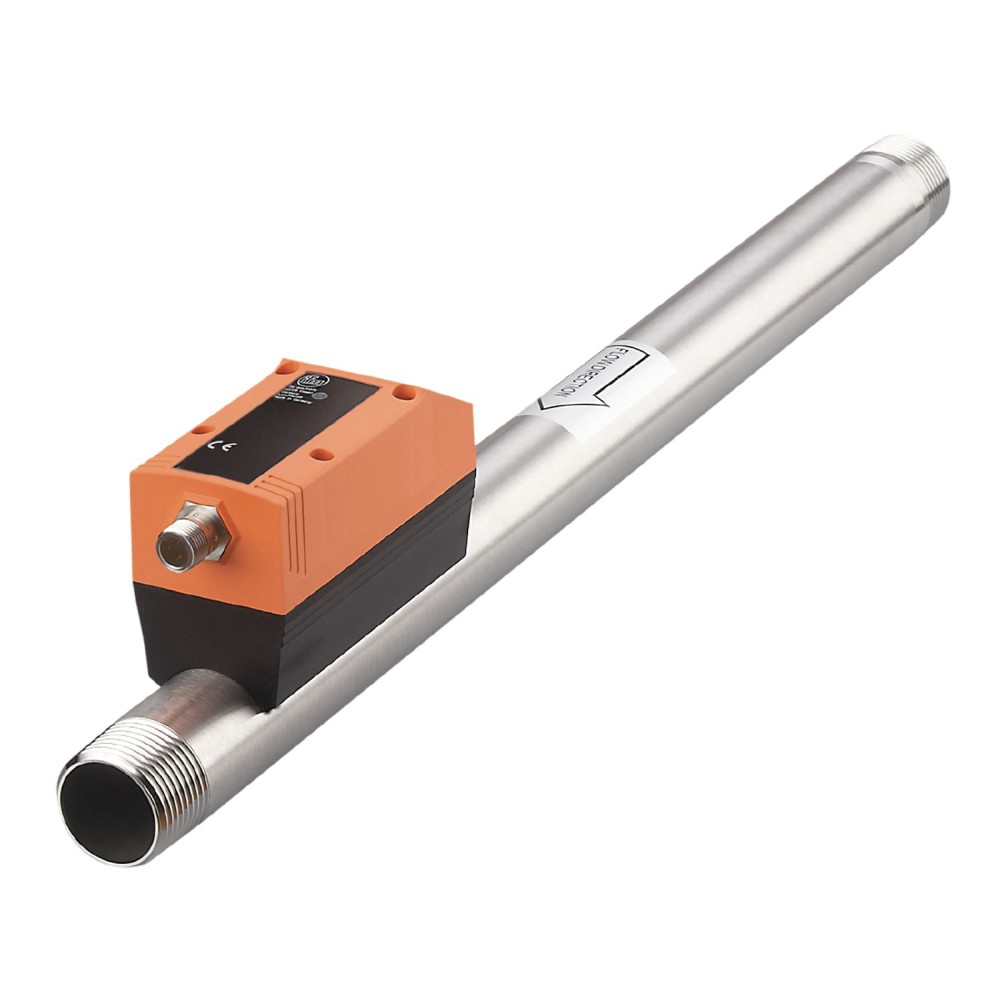

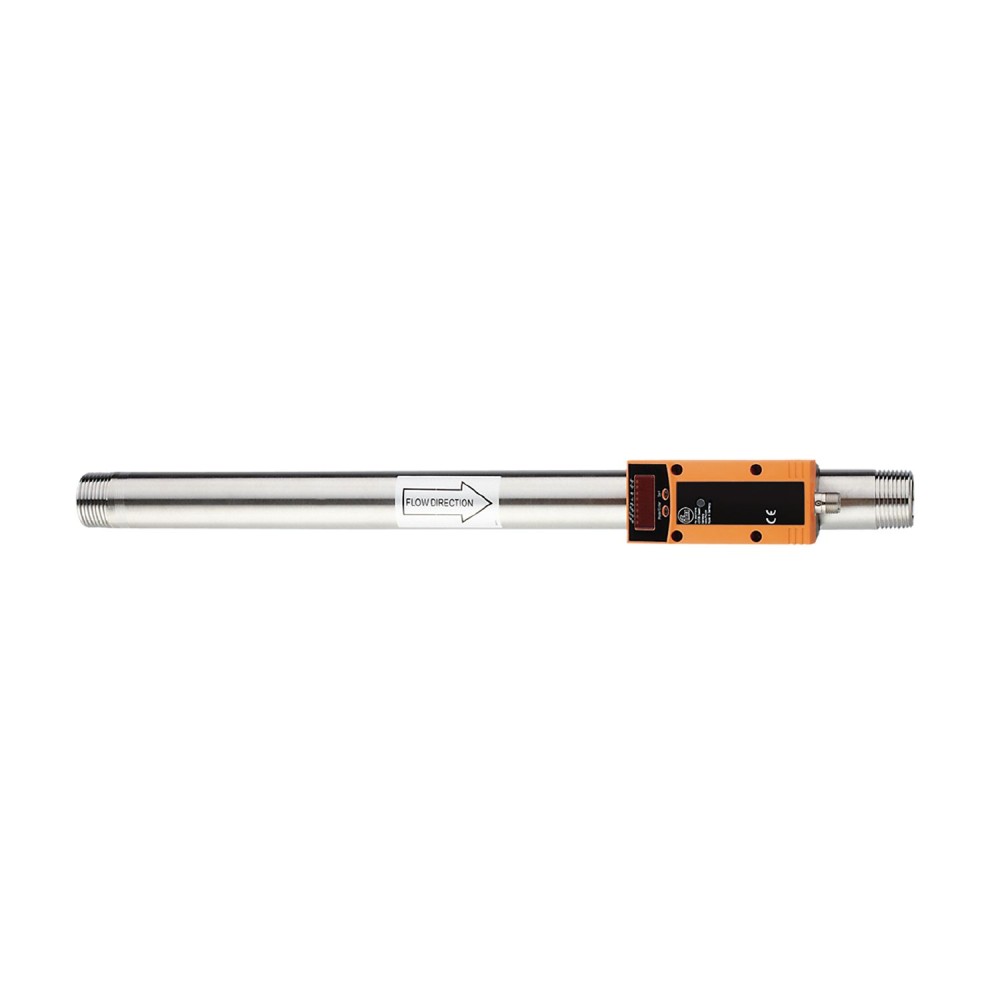

Промышленный счетчик газа IFM SDR11DGXFPKG/US-100 SD8100

Код товара: 195902

IFM Производитель

123 289 ₽

Быстрый заказ

Характеристики

Код производителяSDR11DGXFPKG/US-100

Все характеристики

IFM SD8100 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Высокая точность, повторяемость и динамика измерений, Для обнаружения аргона (Ar), углекислого газа (CO2), азота (N2), С коммутационным выходом, аналоговым выходом и импульсным выходом, Хорошо видимый 4-разрядный светодиодный дисплей

Характеристики Промышленный счетчик газа IFM SDR11DGXFPKG/US-100 SD8100

Основные характеристики

MTTF[лет]	224
Аналоговая конечная точка AEP[м³/ч]	45...225
Аналоговая конечная точка [°C]	12...60
Аналоговая начальная точка ASP[м³/ч]	0...180
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20, (scalable)
В шагах от	0.001...1000 Nm³
Вес[г]	2029
Время задержки включения [с]	1
Время отклика[с]	0.1, (dAP = 0)
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения [м³/ч]	0.8...225
Диапазон измерения[°C]	0...60
Диапазон отображения [°C]	-12...72
Диапазон отображения [м³/ч]	0...270
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	Нл/мин, Нм³/ч, Нм³, °C
Длина импульса[с]	0,004...2
Заданное значение SP[°C]	0.4...60
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533.
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP в шагах[с]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Значение пульса	0.001...3 000 000 Nm³
Импульсный выход	счетчик потребленного количества
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SDR11DGXFPKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. относительная влажность воздуха[%]	90
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	PBT-GF20, NBR, PC, нержавеющая сталь (304/1.4301), PTFE, латунное покрытие, FKM, алюминиевое порошковое покрытие
Материалы (смачиваемые части)	нержавеющая сталь (304/1.4301), FKM, керамика, пассивированная стеклом, PEEK-GF30, полиэстер, алюминий
Мин. время цикла процесса [мс]	4.1
Начальная точка аналогового сигнала [°C]	0...48
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели003TGкласс точности-максимально допустимая погрешность± 7 %FSQ (мин)0,8 м³/ч (N2)0,8 м³/ч (CO2)1,2 м³/ч (Ar)Q (t)-Q (макс)225 м³/ч (N2)223,6 м³/ч (CO2)366,6 м³/ч (Ar)
Отображать	Дисплей4 зеленых светодиода (Нл/мин, Нм³/ч, Нм³, °C)Отображение функций1 желтый светодиодСостояние переключения2 желтых светодиодаИзмеренные значенияБуквенно-цифровой дисплей, 4-значныйПрограммированиеБуквенно-цифровой дисплей, 4-значный
Отсечка низкого расхода LFC[м³/ч]	<, 3.8
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, гистерезис/окно, нормально открытый/нормально закрытый, токовый/импульсный выход, дисплей можно поворачивать и отключать, дисплейный блок, выбор среды
Повторяемость [% от измеренного значения]	± 1,5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault443
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	<, 100
Приложение	для промышленного применения
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	475 x 45 x 88.5
Разрешение [°C]	0.2
Разрешение [м³/ч]	0.2
Ревизия IO-Link	1.1
режим SIO	да
С шагом [°C]	0.2
С шагом [м³/ч]	0.2
Связь	Разъем: 1 x M12, кодировка: A
СМИ	Аргон (Ar), углекислый газ (CO2), азот (N2)
Средняя температура[°C]	0...60
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Технологическое соединение	резьбовое соединение R 1 наружная резьба DN25
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP[°C]	0...59.8
Точка сброса rP[м³/ч]	1...224
Точность (в диапазоне измерений)	± (6 % MW + 0,6 % MEW), (условия: монтаж по DIN ISO 2533, монтаж в трубы: DN25)
Точность[К]	± 2, (расход среды в предельной области диапазона измерения расхода)
Требуемый тип главного порта	А
Уставка SP[м³/ч]	2.2...225
Устойчивость к вибрации	DIN EN 68000-2-65 g (55...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
