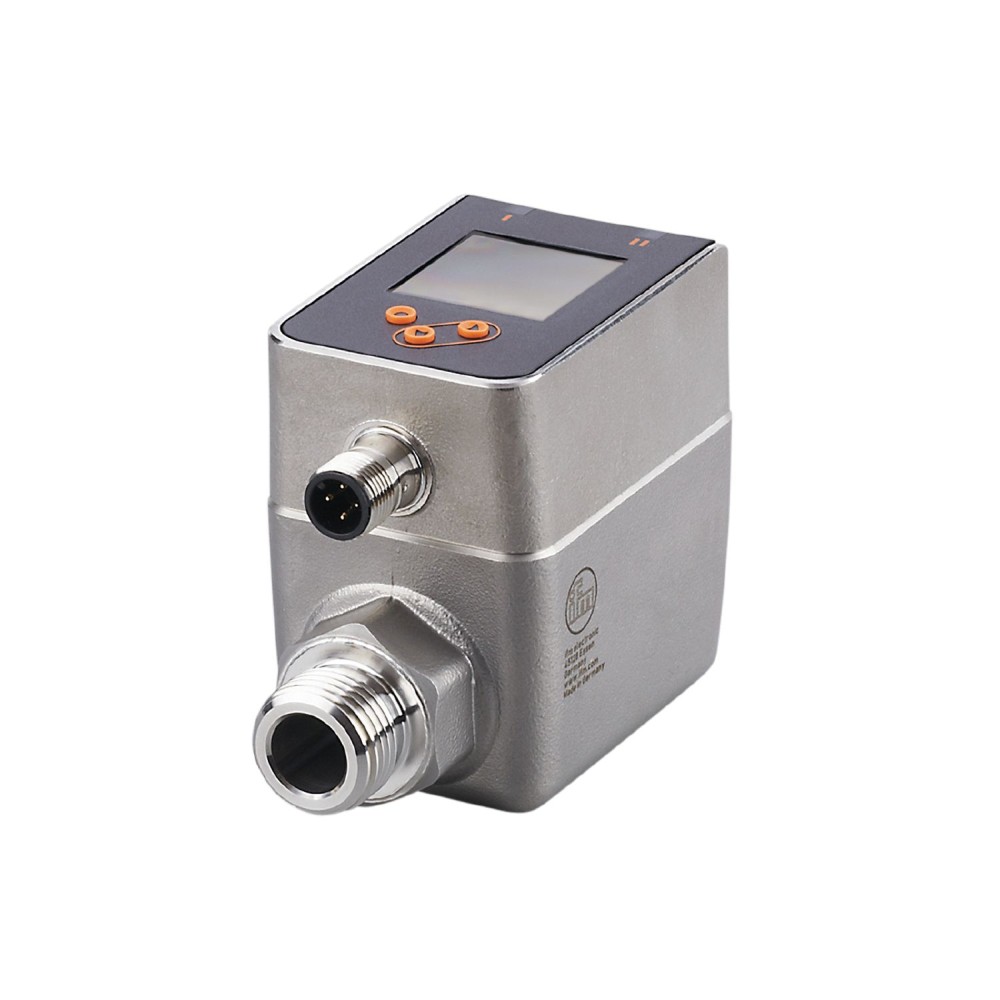

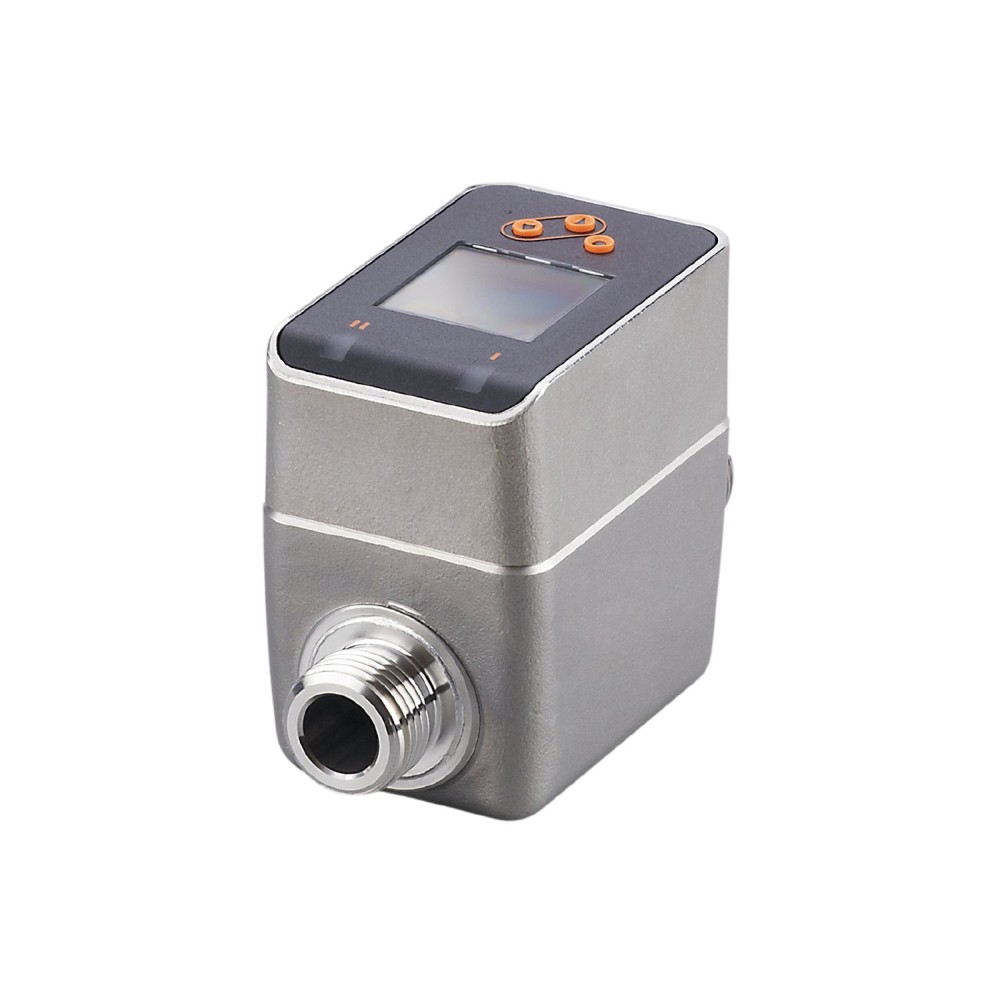

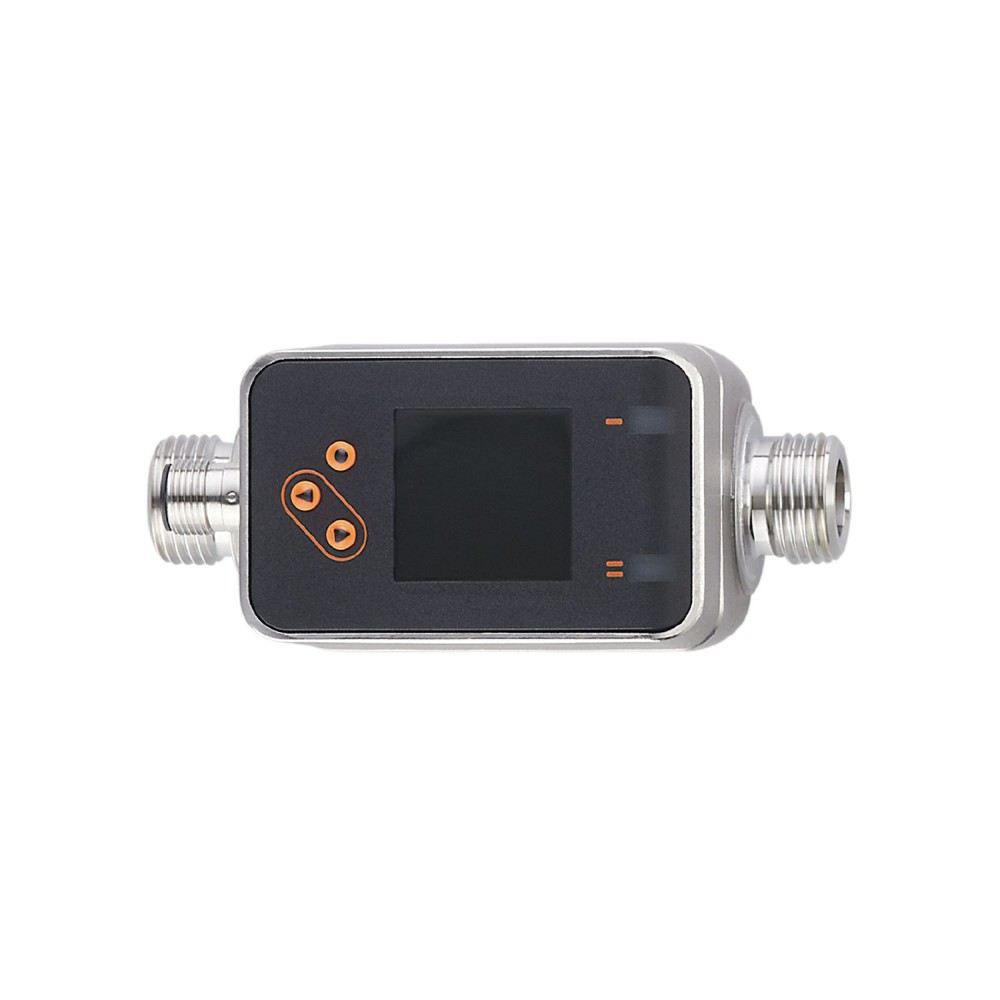

Магнитно-индуктивный расходомер IFM SMR14XGXFRKG/US-100 SM4120

Код товара: 195900

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSMR14XGXFRKG/US-100

Все характеристики

IFM SM4120 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Высокая точность, повторяемость и динамика измерений, С коммутационным выходом, аналоговым выходом и импульсным выходом, Четко читаемый цветной дисплей с переключением цветов (красный/зеленый), Не требуется длин входных и выходных труб

Характеристики Магнитно-индуктивный расходомер IFM SMR14XGXFRKG/US-100 SM4120

Основные характеристики

MTTF[лет]	114
Аналоговая конечная точка AEP[мл/мин]	1007...5000
Аналоговая конечная точка [°C]	2...90
Аналоговая начальная точка ASP[мл/мин]	0...3993
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20, (scalable)
Вес[г]	706.9
Время задержки включения [с]	5
Время отклика[с]	15, (Q >, 1 l/min, T09)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, частотный сигнал, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения [мл/мин]	5...5000
Диапазон измерения[°C]	-20...90
Диапазон отображения [°C]	-42...112
Диапазон отображения [мл/мин]	-6000...6000
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.005...2
Жилье	прямоугольный
Заданное значение SP[°C]	-19.6...90
Заданное значение SP[мл/мин]	33...5000
Задержка запуска[с]	0...50
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.001...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMR14XGXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP[мл/мин]	1005...5000
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316/1.4408), нержавеющая сталь (316L/1.4404), ПК, ПБТ+ПК-GF30
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, ПЭЭК, EPDM, углеродное волокно ПЭЭК
Мин. время цикла процесса [мс]	8
Начальная точка аналогового сигнала [°C]	-20...68
Низкий предел потока LFC[мл/мин]	5...250
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I014 Номер файла: ULE174189
Отображать	цветной дисплей 1,44&, quot, , 128 x 128 пикселей, 2 светодиода, желтый
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, частотный выход, токовый/импульсный выход, задержка запуска, дисплей можно отключить, Дисплейный блок
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault943
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 80
Примечание о СМИ	проводимость: ≥ 20 мкСм/смвязкость: &, lt, 70 мм²/с (40 °C)
Принцип измерения	магнитно-индуктивный
Профили	Общие сведения - Идентификация и диагностика I&, amp, D
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	110 x 48 x 73
Разрешение [°C]	0.1
Разрешение [мл/мин]	1
Ревизия IO-Link	1.1
режим SIO	да
С шагом [°C]	0.1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	проводящие жидкости, вода, водные среды
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба DN6 плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP[°C]	-20...89.6
Точка сброса rP[мл/мин]	7...4974
Точность (в диапазоне измерений)	± (0,8 % MW + 0,2 % MEW)
Точность[К]	± 2,5 (Q >, 1 l/min)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-6:5 g (10...2000 Hz)
Частота в конечной точке FRP[Гц]	1...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
