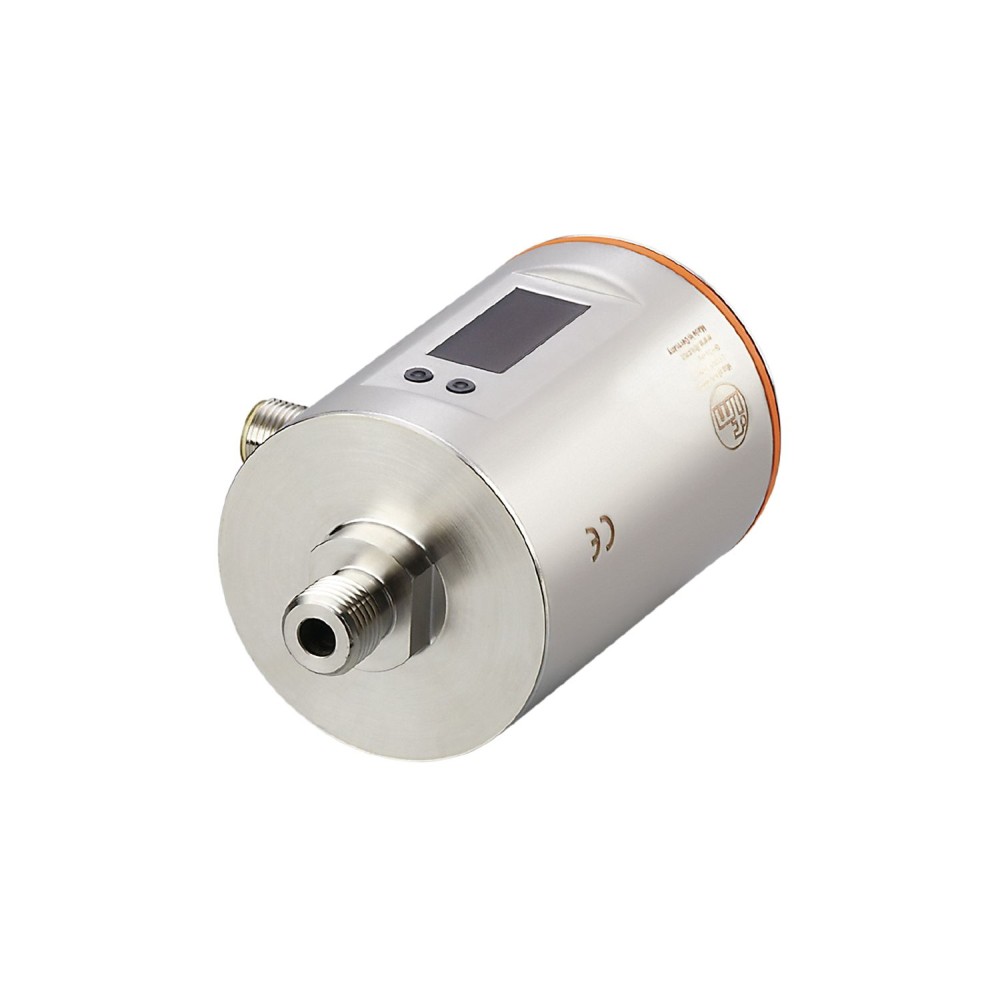

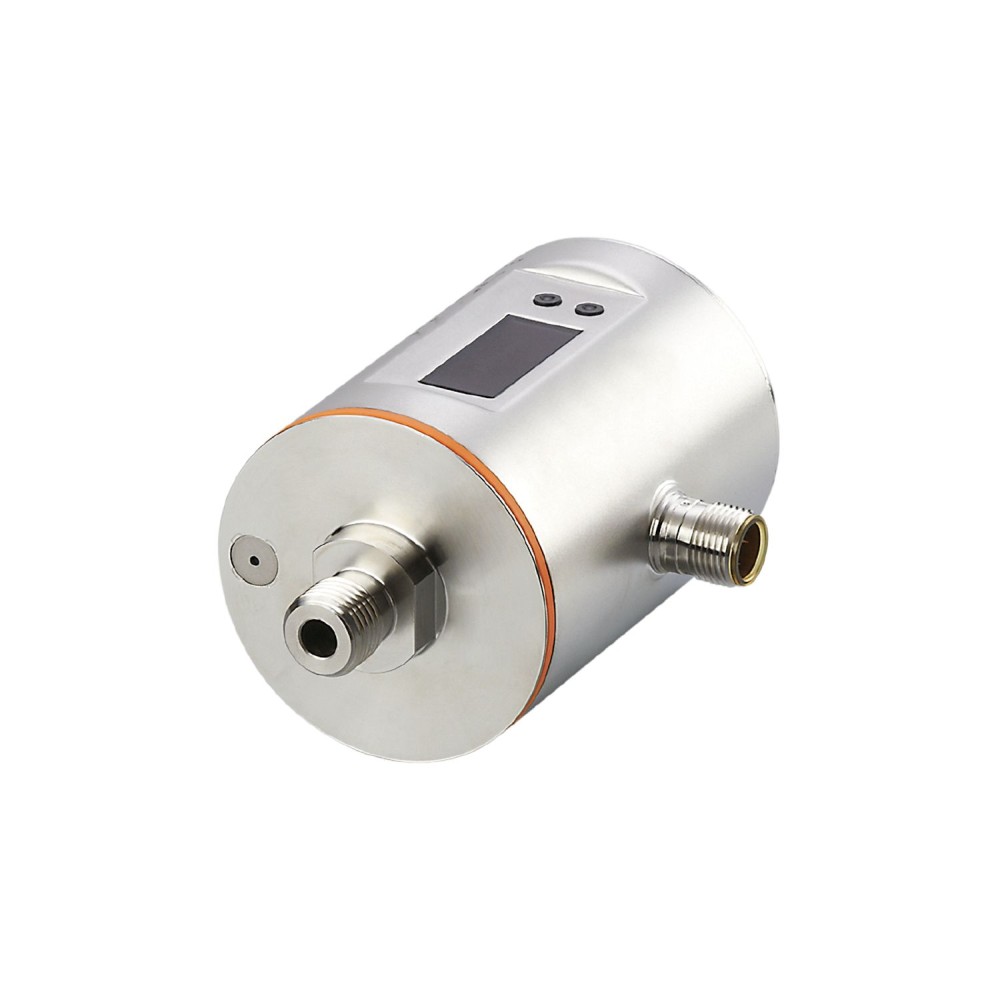

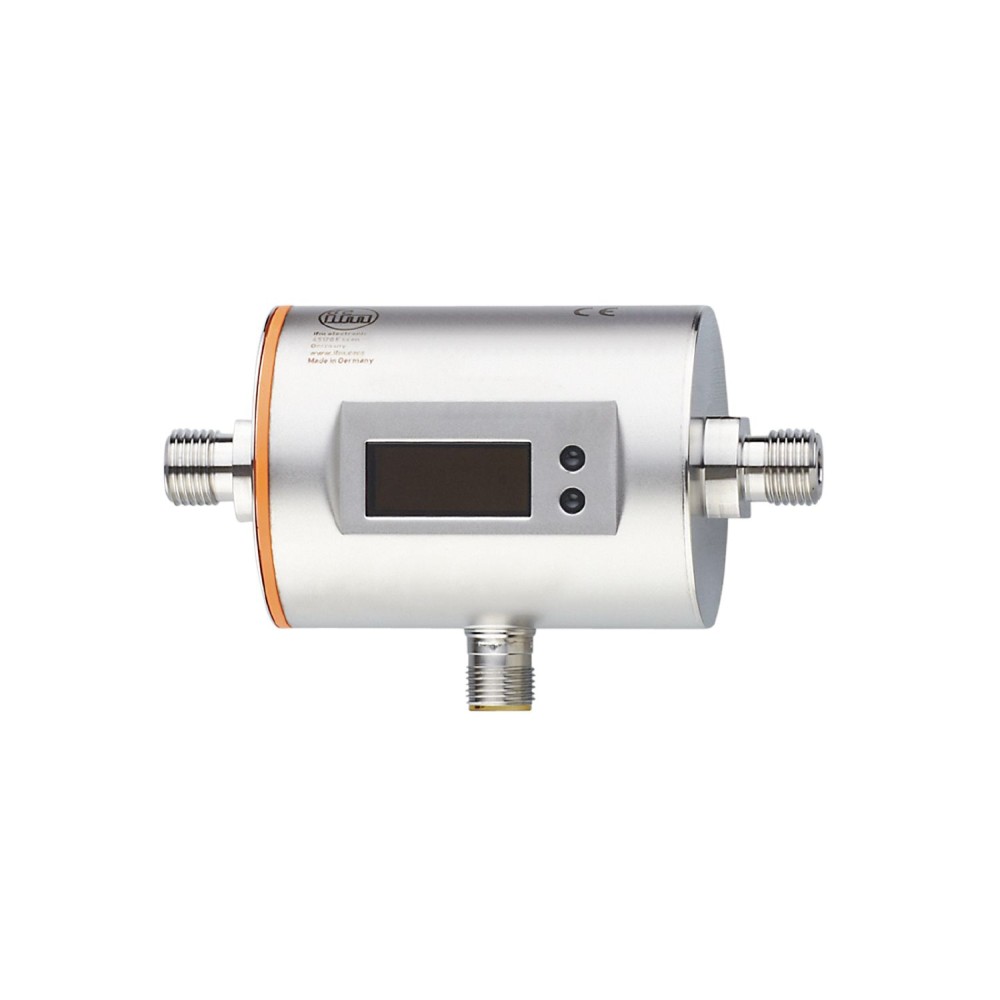

Магнитно-индуктивный расходомер IFM SMR14DXXFRKG/US-100 SM4100

Код товара: 195899

IFM Производитель

86 256 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Код производителяSMR14DXXFRKG/US-100

Все характеристики

IFM SM4100 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Высокая точность, повторяемость и динамика измерений, С коммутационным выходом, аналоговым выходом и импульсным выходом, Хорошо видимый 4-разрядный светодиодный дисплей

Характеристики Магнитно-индуктивный расходомер IFM SMR14DXXFRKG/US-100 SM4100

Основные характеристики

MAWP для приложений согласно CRN	8.6 bar0.86 MPa
MTTF[лет]	144
Аналоговая конечная точка AEP[мл/мин]	600...3000
Аналоговая конечная точка [°C]	0...80
Аналоговая начальная точка ASP[мл/мин]	0...2400
Аналоговые данные процесса	3
Аналоговый выход напряжения[В]	0...10, (scalable)
Аналоговый токовый выход [мА]	4...20, (scalable)
Вес[г]	537
Время задержки включения [с]	5
Время отклика[с]	0.15, (dAP = 0, T19)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения	5...3000 ml/min0.005...3 l/min
Диапазон измерения[°C]	-20...80
Диапазон отображения [мл/мин]	-1999...3600
Динамический отклик T05 / T09[с]	T09 = 40 (Q >, 1 l/min)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,008...2
Заданное значение SP[°C]	-19.2...80
Заданное значение SP[мл/мин]	20...3000
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	1...3000 ml
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMR14DXXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), PBT-GF20, PC, FKM, TPE
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК, EPDM
Мин. время цикла процесса [мс]	5
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка аналогового сигнала [°C]	-20...60
Низкий предел потока LFC[мл/мин]	<, 60
Номинальное давление	10 бар 1 МПа
Общее количество выходов	2
Одобрение CPA	Номер модели 007MIКласс точности - максимально допустимая погрешность ± 2,5 % FSQ (мин)0,0003 м³/чQ (t)-Q (макс)0,18 м³/ч
Отображать	Дисплей6 светодиодов, зеленых (мл/мин, л/ч, л, м³, °C, 10³)состояние переключения2 светодиода, желтыхизмеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры, гистерезис/окно, нормально открытый/нормально закрытый, логика переключения, выход тока/напряжения/импульса, задержка запуска, дисплей можно отключить, дисплейный блок
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault671
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 80
Приложение	функция сумматора, для промышленного применения
Примечание о СМИ	проводимость: ≥ 20 мкСм/смвязкость: &, lt, 70 мм²/с (40 °C)
Принцип измерения	магнитно-индуктивный
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 54 / L = 110
Разрешение [°C]	0.2
Разрешение [мл/мин]	1
Ревизия IO-Link	1.1
режим SIO	да
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	проводящие жидкости, вода, водные среды
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	0...60
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба DN6 плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP[°C]	-19.6...79.6
Точка сброса rP[мл/мин]	5...2984
Точность (в диапазоне измерений)	± (2 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 0,5 l/min)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
