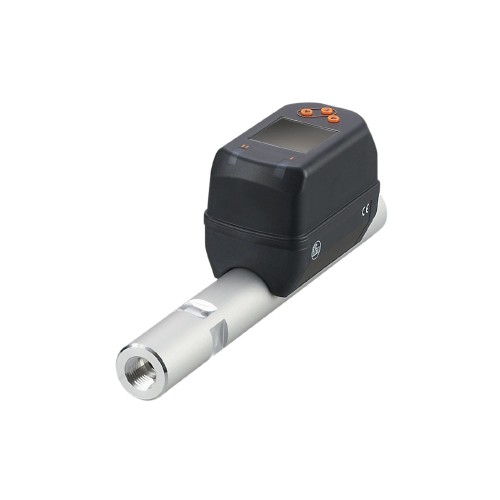

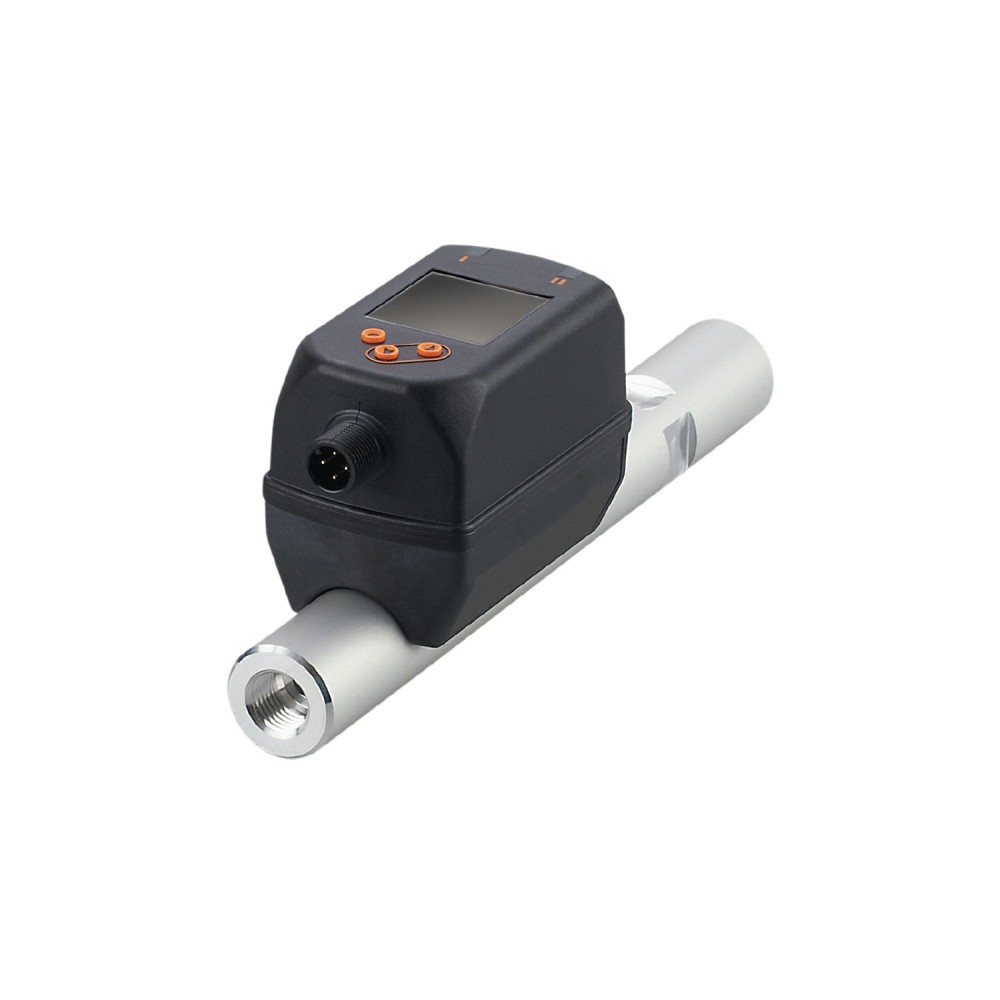

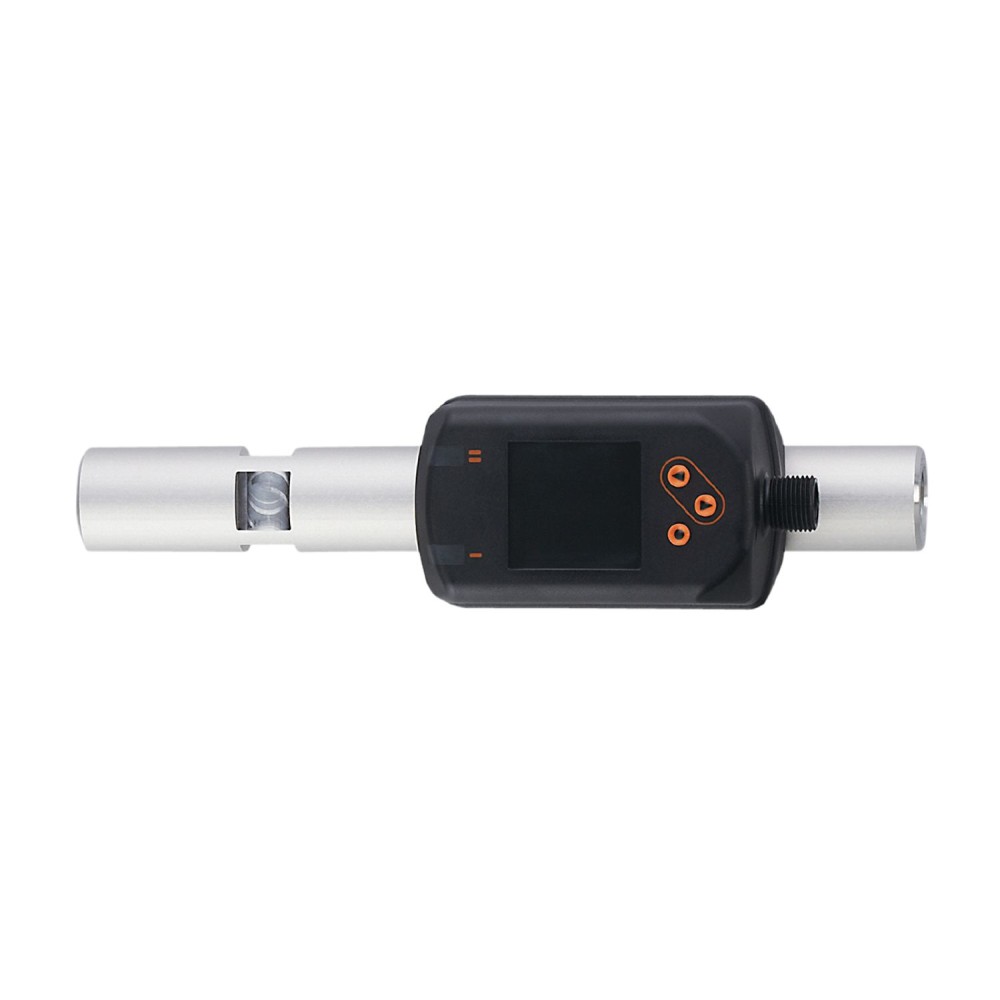

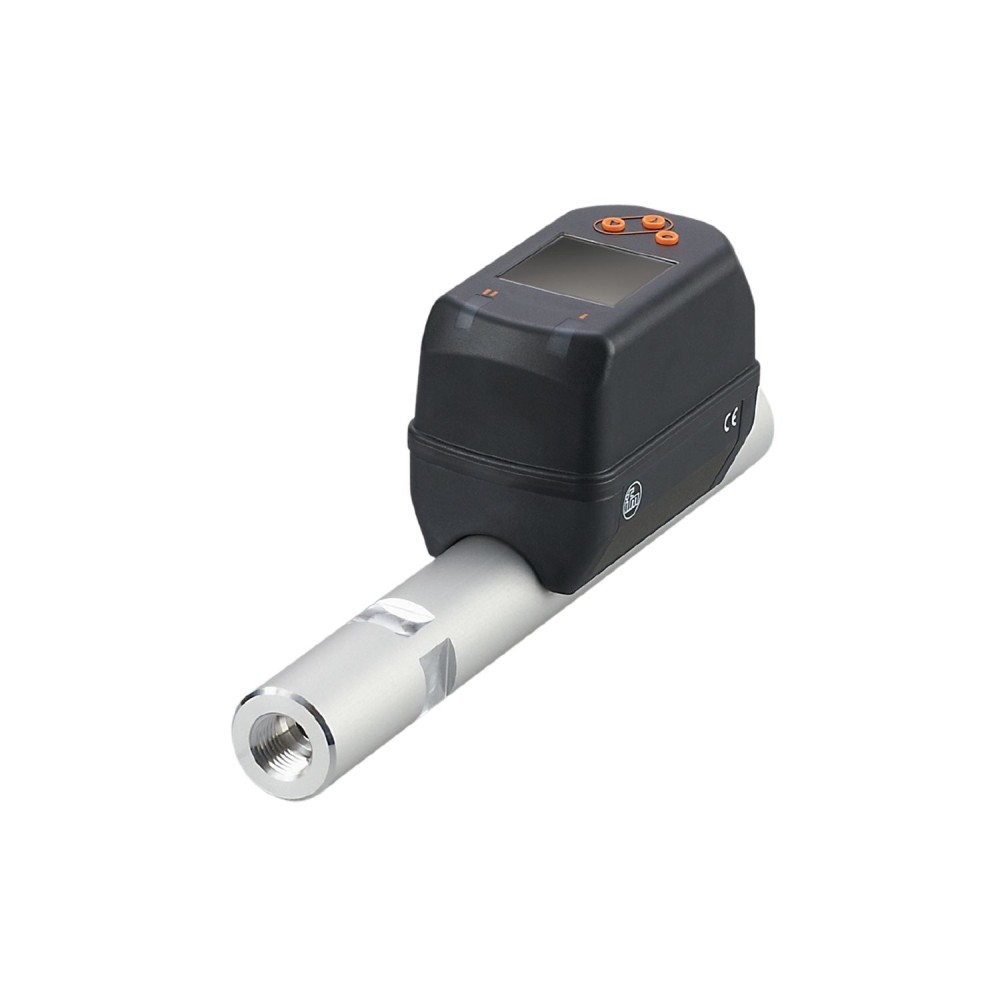

Датчик воздушного зазора IFM SDR14DGXFRKG/US-100 SDP110

Код товара: 195876

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSDR14DGXFRKG/US-100

Все характеристики

IFM SDP110 дополнительные характеристики

Описание

Воздушный зазор отображается в виде абсолютного значения. Точные значения в любое время благодаря принципу измерения с компенсацией давления. Обеспечивает обнаружение нулевого зазора и засорения. Самоочищающийся измерительный канал выдерживает даже давление продувочного воздуха. Простое обучение пороговым значениям всего одним щелчком мыши.

Характеристики Датчик воздушного зазора IFM SDR14DGXFRKG/US-100 SDP110

Основные характеристики

MAWP для приложений согласно CRN	16 бар 1,6 МПа
MTTF[лет]	167
Аналоговая конечная точка AEP	20...100 l/min6.6...33.2 m/s1.2...6 m³/h
Аналоговая конечная точка AEP[мкм]	100...500
Аналоговая конечная точка[бар]	2.2...16
Аналоговая начальная точка ASP	0...80 l/min0...26.6 m/s0...4.8 m³/h
Аналоговая начальная точка ASP[мкм]	0...400
Аналоговая начальная точка[бар]	-1...12.8
Аналоговые данные процесса	7
Аналоговый токовый выход [мА]	4...20, (scalable)
В шагах от	0.1 l/min0.1 m/s0.01 m³/h
Вес[г]	548.2
Время задержки включения [с]	1
Время отклика[с]	0.1, (dAP = 0)
Входы	обучать вводу
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения	0.8...100 l/min0.3...33.2 m/s0.05...6 m³/h
Диапазон измерения[бар]	-1...16
Диапазон измерения[мкм]	0...400, (в зависимости от используемой насадки)
Диапазон настройки	0...1000
Диапазон настройки [мкм]	0...500, (в зависимости от используемой насадки)
Диапазон отображения	0...120 l/min0...39.8 m/s0...7.2 m³/h
Диапазон отображения[бар]	-1...20
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для стабильных газов группы 2
Жилье	прямоугольный
Заданное значение SP[бар]	-0.92...16
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. Информацию об установке и эксплуатации см. в инструкции по эксплуатации.
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SDR14DGXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. относительная влажность воздуха[%]	90
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	PBT+PC-GF30, PPS GF40, нержавеющая сталь (304/1.4301), нержавеющая сталь (303/1.4305), оцинкованная сталь (1.5523), 2.0401 (латунь / CW614N), FKM
Материалы (смачиваемые части)	EN AW-6082 (алюминий), нержавеющая сталь (303/1.4305), FKM, пассивированная керамика, PPS GF40, Al2O3 (керамика), акрилат, SINT-A51, нержавеющая сталь (304/1.4301), CW510L (латунь)
Мин. время цикла процесса [мс]	5.9
Мин. разрывное давление	64 бар6,4 МПа
Наибольшее значение TEMPCO нулевой точки [% MEW / 10 K]	± 0,1
Наибольший TEMPCO за весь период [% MEW / 10 K]	± 0,3
Номинальное давление	16 бар 1,6 МПа
Одобрение UL	Номер одобрения UL: I012 Номер файла: ULE174189
Отклонение характеристик [% от конечного значения]	&, lt, ± 0,5, (BFSL = прямая линия наилучшего соответствия)
Отображать	цветной дисплей 1,44&, quot, , 128 x 128 пикселей, 2 светодиода, желтый
Отсечка низкого расхода LFC	0.6...1 l/min0.2...0.3 m/s0.04...0.06 m³/h
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, токовый выход, дисплей можно поворачивать и отключать, дисплейный блок, функция обучения
Повторяемость	± (0,8 % MW + 0,4 % MEW)
Повторяемость[% от конечного значения]	± 0,2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1333
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (за выход)
Потребляемый ток [мА]	<, 80
Приложение	для промышленного применения
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	182 x 45.4 x 67.8
Разрешение	0.2 l/min0.1 m/s0.01 m³/h
Разрешение [мкм]	1
Разрешение[бар]	0.05
Ревизия IO-Link	1.1
режим SIO	да
С шагом [бар]	0.01
С шагом [мкм]	1
Связь	Разъем: 1 x M12, кодировка: A
СМИ	сжатый воздух
Средняя температура[°C]	-10...60
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Температурный коэффициент[1/К]	± 0,07 % MW
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба DN8
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.9...99.5 l/min0.3...33 m/s0.05...5.97 m³/h
Точка сброса rP[бар]	-1...15.92
Точка сброса rP[мкм]	0...498
Точность (в диапазоне измерений)	класс 141: ± (2 % MW + 1 % MEW), класс 344: ± (6 % MW + 1,2 % MEW), качество воздуха по ISO 8573-1:2010, при средней температуре 23 °C
Требуемый тип главного порта	А
Уставка SP	1.4...100 l/min0.5...33.2 m/s0.08...6 m³/h
Уставка SP[мкм]	2...500
Устойчивость к вибрации	DIN EN 68000-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
