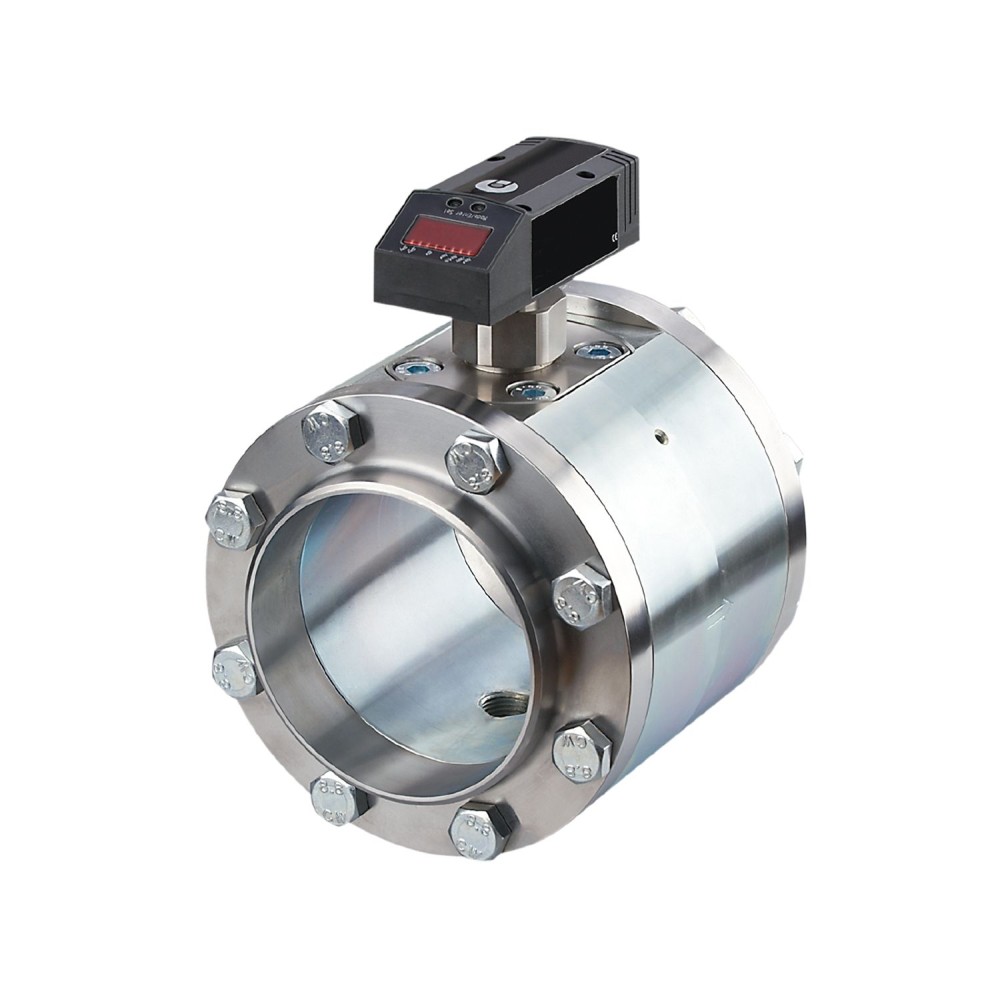

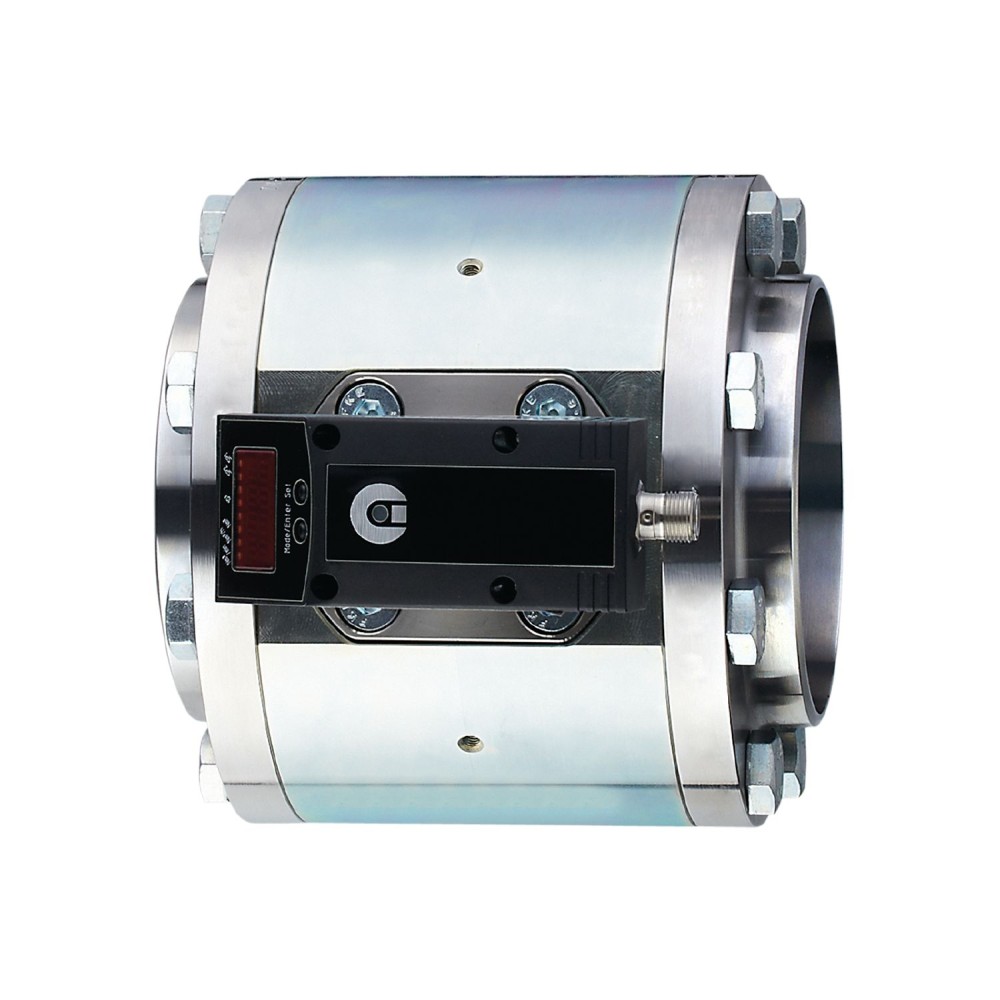

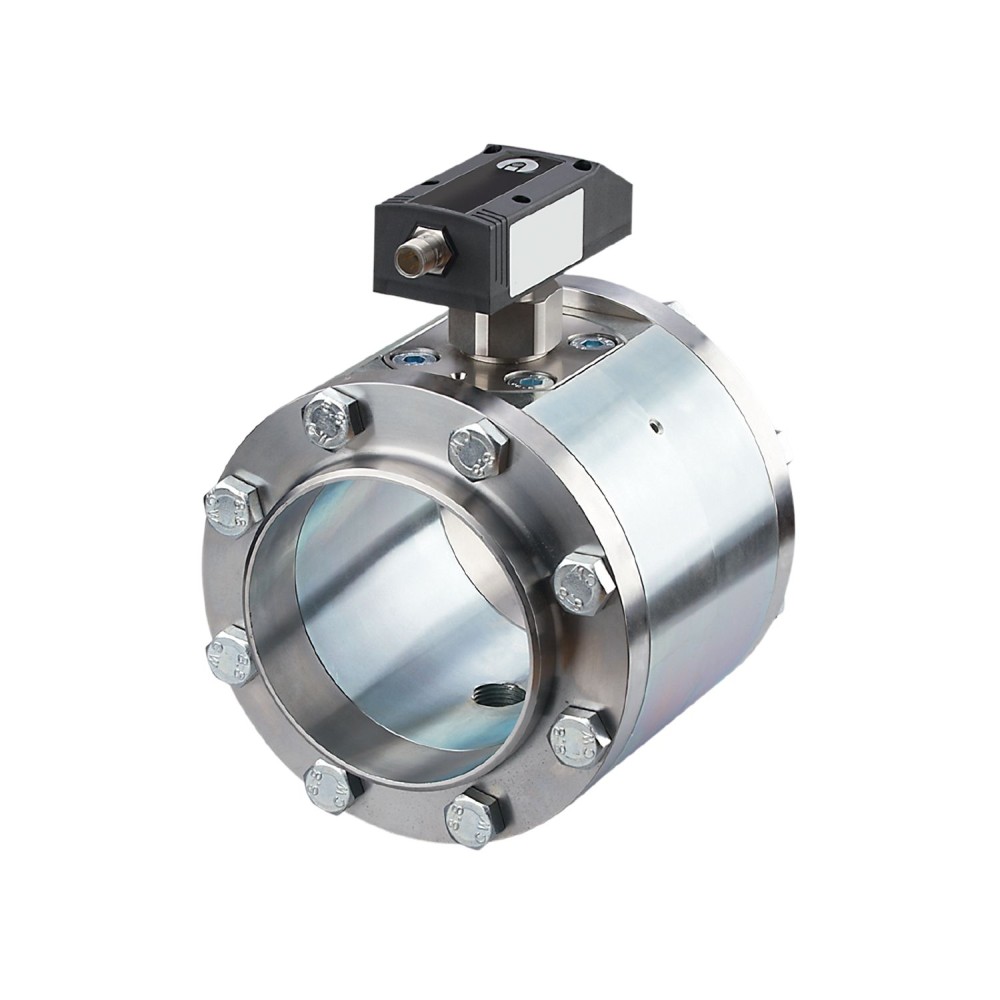

Счетчик сжатого воздуха IFM SDG8”/METRIS PB DN200 SDG200

Код товара: 195874

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSDG8", /METRIS PB DN200

Все характеристики

IFM SDG200 дополнительные характеристики

Описание

Точное измерение расхода и потребления Высокая точность, повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным выходом, аналоговым выходом и импульсным выходом Хорошо видимый 4-разрядный светодиодный дисплей

Характеристики Счетчик сжатого воздуха IFM SDG8”/METRIS PB DN200 SDG200

Основные характеристики

MTTF[лет]	214
Аналоговый токовый выход [мА]	4...20, (scalable)
Вес[г]	38500
Время задержки включения [с]	0.5
Время отклика[с]	0.1, (dAP = 0)
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Диапазон измерения [м³/ч]	58...17500
Диапазон отображения [м³/ч]	0...21000
Длина импульса[с]	0,1
Жилье	прямоугольный
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. Информацию об установке и эксплуатации см. в инструкции по эксплуатации.
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение пульса	10 Nm³
Импульсный выход	счетчик потребленного количества
Класс защиты	III
Код производителя	SDG8", /METRIS PB DN200
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. относительная влажность воздуха[%]	90
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	PBT-GF20, PC, PC, нержавеющая сталь (304/1.4301), FKM, трубная секция: оцинкованная сталь
Материалы (смачиваемые части)	нержавеющая сталь (316/1.4401), нержавеющая сталь (304/1.4301), пассивированная керамика, ПЭЭК, полиэстер, ФКМ, анодированный алюминий, оцинкованная сталь
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	<, 100
Приложение	полная функция
Примечание о СМИ	качество воздуха ISO 8573-1класс 141класс 344
Рабочее напряжение[В]	19...30 DC
Размеры[мм]	180 x 290 x 347
Связь	Разъем: 1 x M12, кодировка: A
СМИ	сжатый воздух
Средняя температура[°C]	0...60
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Технологическое соединение	фланец DN200 согласно:DIN EN 10220
Тип защиты от короткого замыкания	импульсный
Точность (в диапазоне измерений)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (class 141 /, class 344)
Устойчивость к вибрации	DIN IEC 68-2-65 g (55...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
