Счетчик сжатого воздуха IFM SDG6”/METRIS PB DN150 LM SDG152

Счетчик сжатого воздуха IFM SDG152 (SDG6"/METRIS PB DN150 LM)

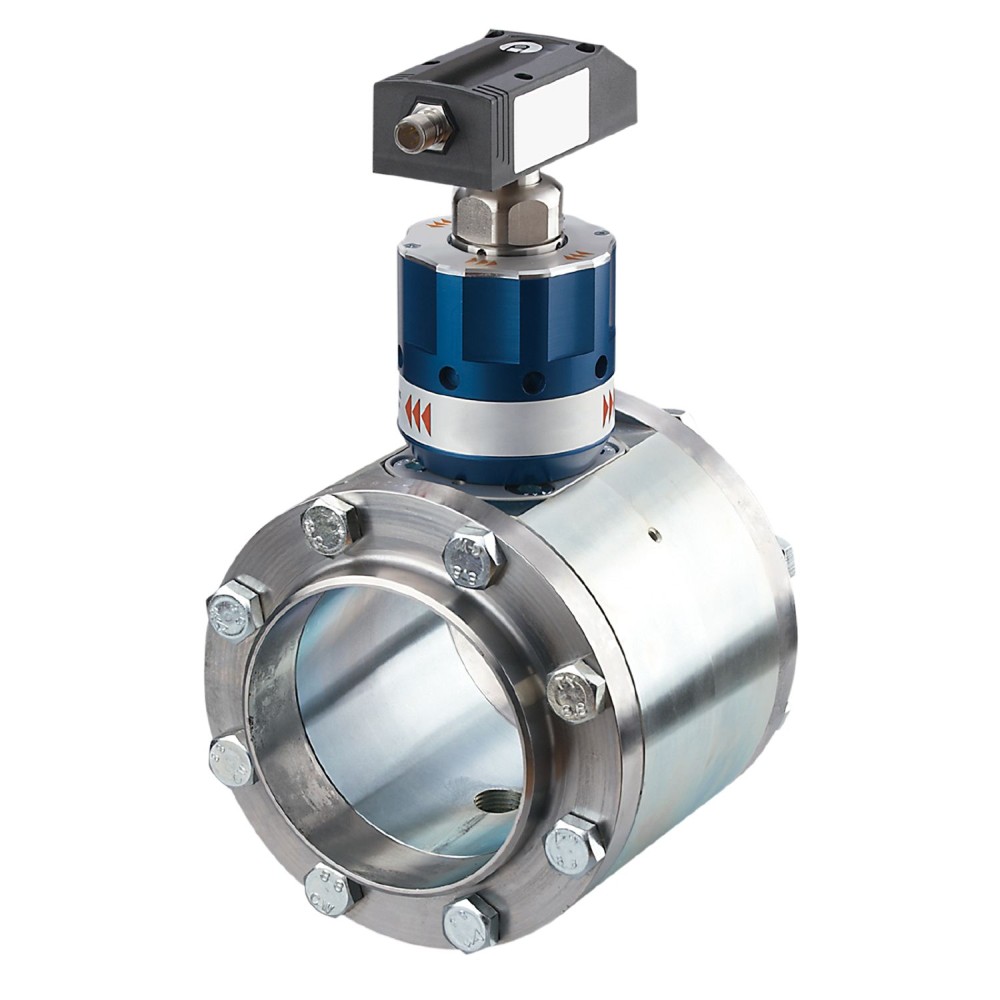

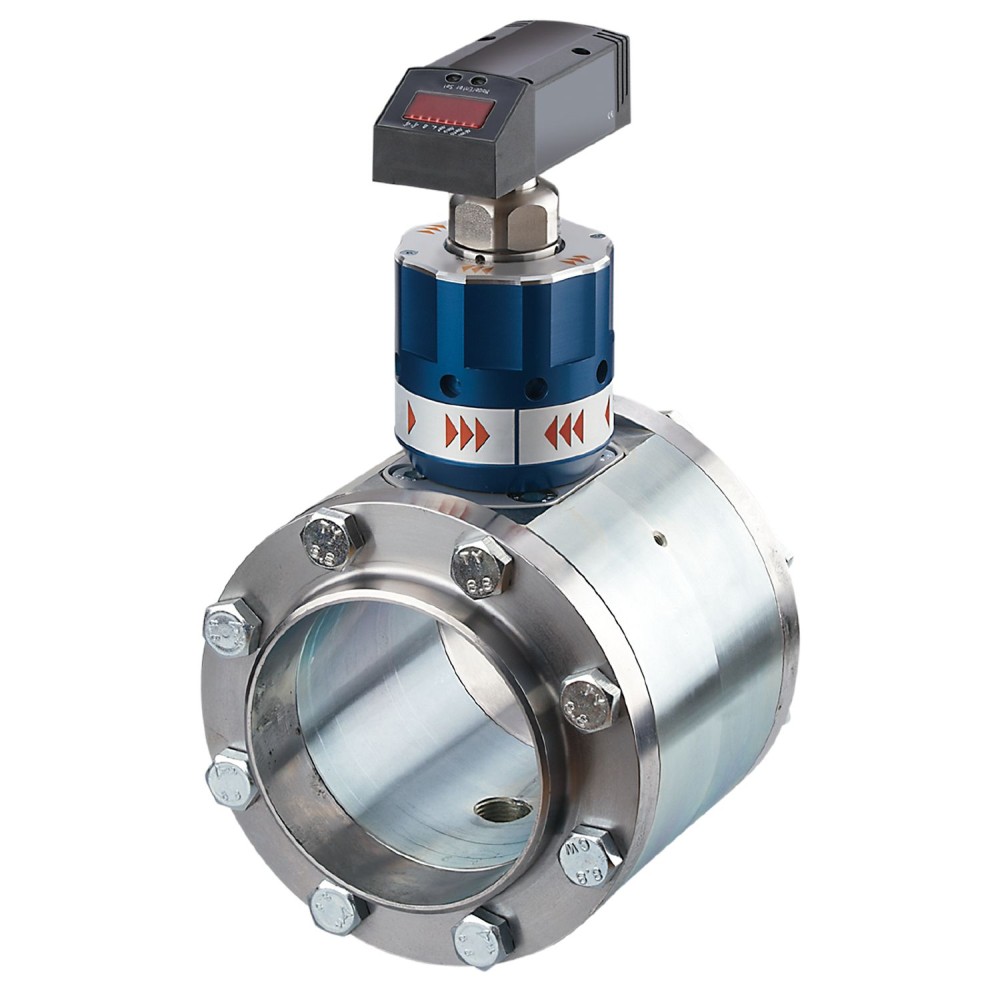

Счетчик сжатого воздуха SDG152 от IFM Electronic предназначен для точного измерения и учета расхода и потребления сжатого воздуха в промышленных сетях. Прибор выполнен в виде сенсора, интегрированного в трубную секцию DN150, что обеспечивает высокую точность измерений и надежность монтажа. Диапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533.

Ключевые технические параметры

Описание сфокусировано на критически важных характеристиках, определяющих функциональность и применимость расходомера.

1. Широкий диапазон измерения расхода
Диапазон измерения составляет от 33 до 10000 м³/ч (стандартный объемный расход). Такой широкий диапазон позволяет применять счетчик для контроля высоких потоков сжатого воздуха в магистральных трубопроводах с номинальным диаметром DN150.

2. Многофункциональная конфигурация выходов
Прибор оснащен тремя типами конфигурируемых выходов: 2 цифровых выхода (PNP) для коммутационного сигнала, 1 аналоговый выход (4–20 мА) и импульсный выход. Это обеспечивает максимальную гибкость интеграции счетчика с системами управления (ПЛК), системами сбора данных и устройствами учета потребления.

3. Технологическое соединение и рабочее давление
Технологическое соединение выполнено в виде фланца DN150 согласно DIN EN 10220. Номинальное давление составляет 16 бар (1, 6 МПа). Данные параметры критичны для обеспечения надежной установки в промышленных сетях сжатого воздуха большого диаметра и высоким рабочим давлением.

4. Точность измерения
Заявленная точность составляет ± (3 % MW + 0, 3 % MEW) для воздуха класса 141 или ± (6 % MW + 0, 6 % MEW) для воздуха класса 344 (где MW — измеренное значение, MEW — конечное значение диапазона измерения). Высокая точность, подтверждаемая спецификациями для разных классов качества воздуха по ISO 8573-1, необходима для корректного мониторинга энергоэффективности и минимизации потерь.

Преимущества для промышленного применения

• Высокая точность и динамика измерений:Обеспечивает надежный учет потребления сжатого воздуха, что является основой для эффективного энергетического менеджмента.
• Универсальность выходных сигналов:Наличие коммутационного, аналогового и импульсного выходов позволяет использовать счетчик для контроля расхода, регистрации данных и суммирования потребленного объема.
• Надежность конструкции:Корпус с классом защиты IP 65 и прочными материалами, включая оцинкованную сталь для трубной секции и нержавеющую сталь для смачиваемых частей, гарантирует долгий срок службы в условиях промышленной эксплуатации.

Сводная информация о параметрах

Производитель:IFM
Артикул:SDG152
Среда измерения:Сжатый воздух (качество ISO 8573-1, класс 141 / класс 344)
Диапазон измерения:33... 10000 м³/ч
Технологическое соединение:Фланец DN150 (согласно DIN EN 10220)
Номинальное давление:16 бар / 1, 6 МПа
Выходы:2 x цифровой (PNP), 1 x аналоговый (4–20 мА), импульсный
Рабочее напряжение:19... 30 В DC
