Счетчик сжатого воздуха IFM SDG6”/METRIS PB DN150 SDG150

Счетчик сжатого воздуха IFM SDG150 SDG6"/METRIS PB DN150

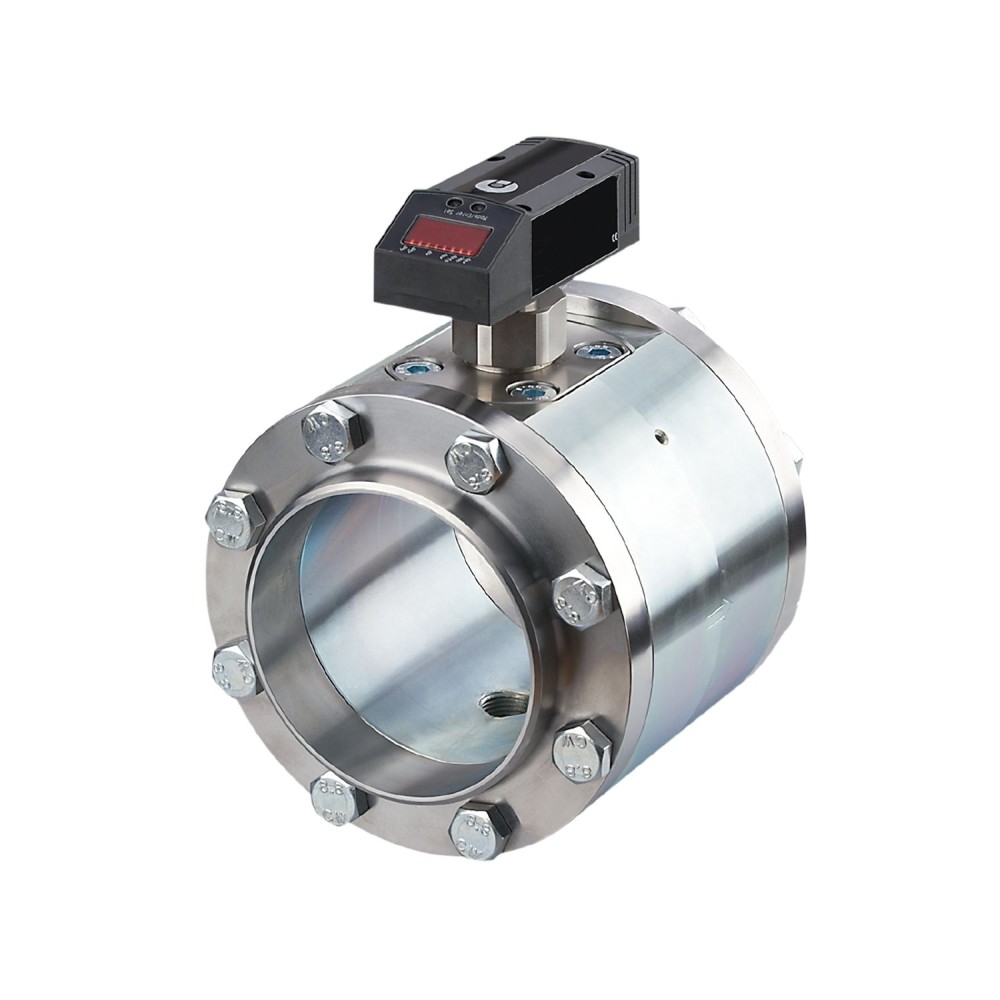

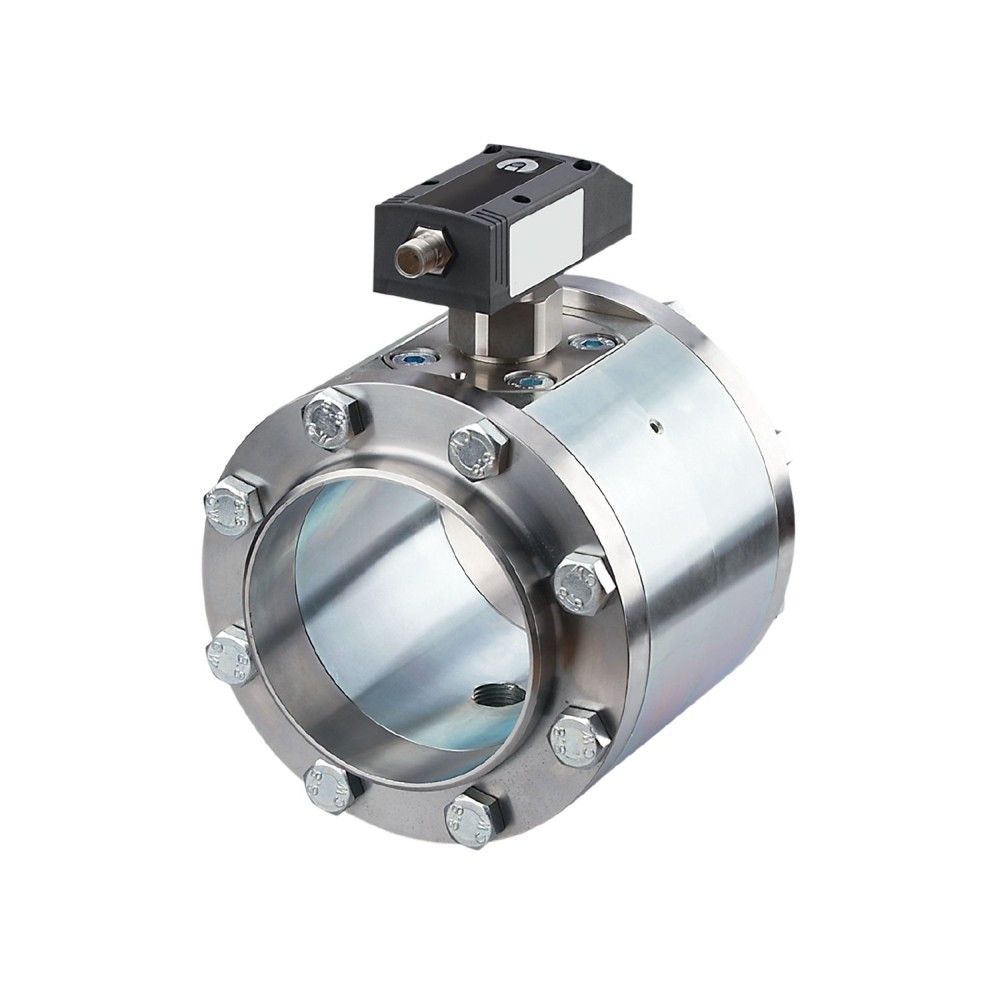

Счетчик сжатого воздуха IFM SDG150, артикул SDG6"/METRIS PB DN150, представляет собой термодинамический расходомер для точного измерения и мониторинга расхода и потребления сжатого воздуха в промышленных пневматических сетях. Прибор предназначен для систем с высоким объемом потока и обеспечивает надежные данные для контроля энергоэффективности и распределения затрат.

Ключевые технические характеристики и практическое значение

Данный прибор сфокусирован на обеспечении высокой точности, широком диапазоне измерения и гибкости интеграции в системы управления. Выбраны 4 ключевых параметра:

• Диапазон измерения и номинальный диаметр:Диапазон измерения стандартного объемного расхода составляет 33... 10000 м³/ч(согласно DIN ISO 2533) . Технологическое присоединение выполнено в виде фланца DN150(согласно DIN EN 10220) . Это обеспечивает возможность мониторинга магистральных линий сжатого воздуха с большим сечением и высокой пропускной способностью.
• Точность измерения:Точность составляет ± (3 % MW + 0, 3 % MEW)для качества воздуха класса 141 (по ISO 8573-1) . Высокая точность позволяет проводить эффективный энергетический аудит, обнаруживать утечки и точно распределять затраты на сжатый воздух между производственными участками.
• Интегрированные выходы:Прибор оснащен двумя цифровыми выходами, одним аналоговым выходом 4... 20 мА(масштабируемым) и импульсным выходомдля функции счетчика потребленного количества . Наличие нескольких типов выходов (коммутационного, аналогового, импульсного) обеспечивает универсальную интеграцию в существующие АСУ ТП, позволяя одновременно контролировать текущий расход, задавать аварийные уставки и вести учет общего потребления.
• Номинальное давление:Максимально допустимое номинальное давление составляет 16 бар (1, 6 МПа). Этот параметр подтверждает пригодность устройства для использования в стандартных и высоконагруженных промышленных пневматических сетях.

Преимущества и надежность

Многофункциональность:Датчик обеспечивает не только измерение объемного расхода, но и имеет функцию счетчика общего количества потребленного сжатого воздуха, что критически важно для целей коммерческого учета и энергоменеджмента .
Надежность конструкции:Корпус изготовлен из PBT-GF20, PC и нержавеющей стали (304/1. 4301). Смачиваемые части выполнены из нержавеющей стали (316/1. 4401, 304/1. 4301), керамики и PEEK . Это обеспечивает высокую устойчивость к коррозии и долговечность в условиях промышленной эксплуатации.
Промышленная защита:Степень защиты корпуса IP 65позволяет эксплуатировать устройство в промышленных условиях, включая зоны с воздействием пыли и водяных струй .
