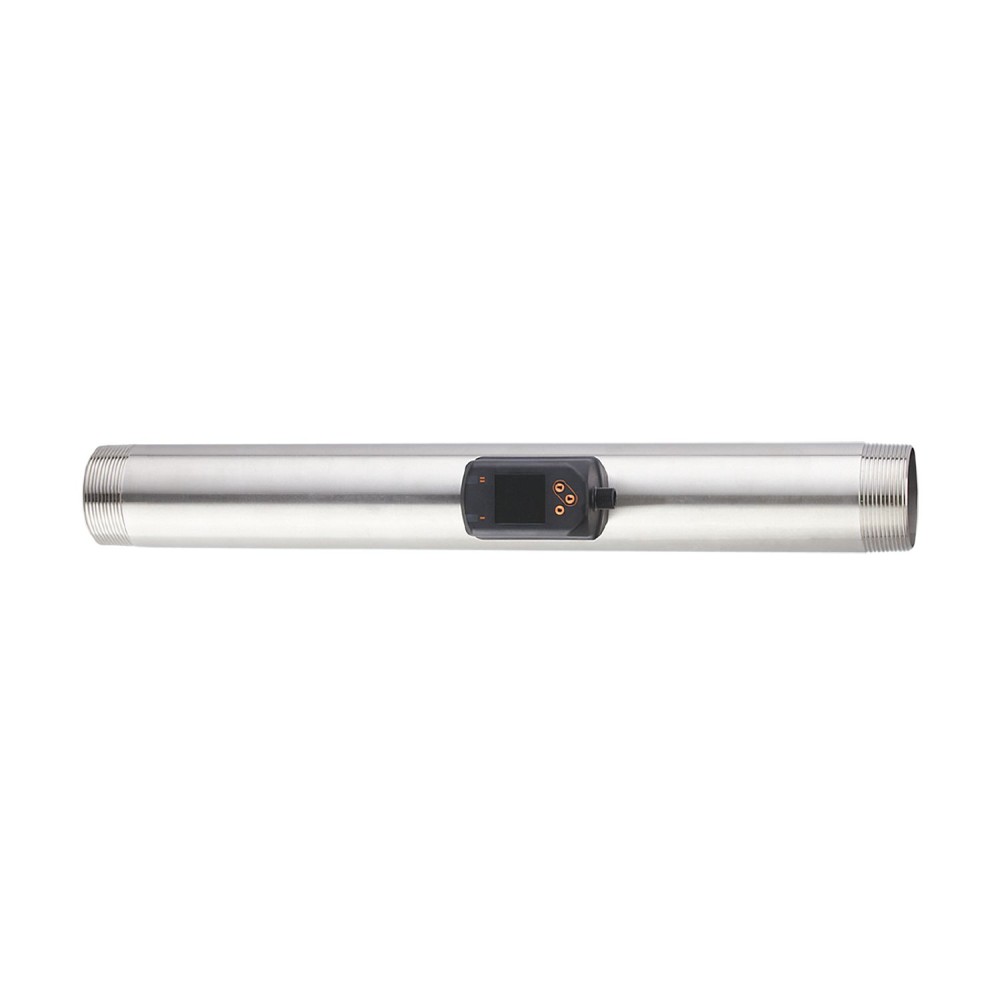

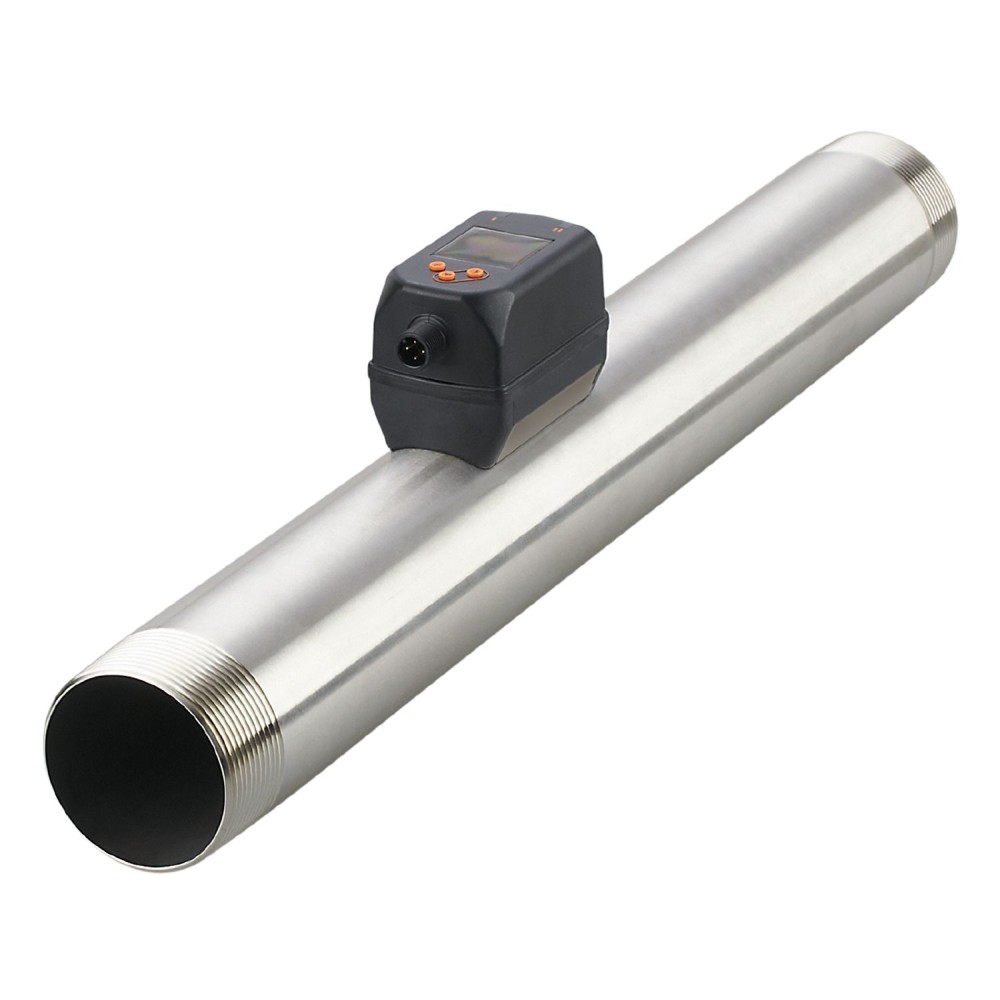

Счетчик сжатого воздуха IFM SDN21DGXFRKG/US-100 SD2501

Код товара: 195851

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSDN21DGXFRKG/US-100

Все характеристики

IFM SD2501 дополнительные характеристики

Описание

Точное измерение расхода, потребления, давления и температуры среды. Высокая точность, повторяемость и динамика измерений. Для обнаружения сжатого воздуха в промышленности. Красно-зеленый дисплей для четкого определения допустимого диапазона. Дисплей можно поворачивать для оптимального выравнивания.

Характеристики Счетчик сжатого воздуха IFM SDN21DGXFRKG/US-100 SD2501

Основные характеристики

MAWP для приложений согласно CRN[бар]	9.5
MTTF[лет]	183
Аналоговая конечная точка	4...60 °C39.2...140 °F
Аналоговая конечная точка AEP	4940...24720 scfh82.4...412 scfm55.1...275.6 ft/s
Аналоговая конечная точка[psi]	32...232
Аналоговая начальная точка	-10...46 °C14...114.8 °F
Аналоговая начальная точка ASP	0...19780 scfh0...329.6 scfm0...220.5 ft/s
Аналоговая начальная точка[psi]	-15...186
Аналоговые данные процесса	8
Аналоговый токовый выход [мА]	4...20, (scalable)
В шагах [пси]	1
В шагах от	0.1 °C0.1 °F
Вес[г]	2681.5
Время задержки включения [с]	1
Время отклика[с]	0.05
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Диапазон измерения	-10...60 °C14...140 °F
Диапазон измерения [psi]	-15...232
Диапазон отображения	-24...74 °C-11.2...165.2 °F
Диапазон отображения [psi]	-15...290
Динамический отклик T05 / T09[с]	T09 = 0,5
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для стабильных газов группы 2
Длина импульса[с]	0.002...2
Жилье	прямоугольный
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияДиапазоны измерения, отображения и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533. Информацию об установке и эксплуатации см. в инструкции по эксплуатации.
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.001...10000000 m³0.05...353146667.2 scf
Импульсный выход	счетчик потребленного количества
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SDN21DGXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. относительная влажность воздуха[%]	90
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	PBT+PC-GF30, PPS GF40, нержавеющая сталь (304/1.4301), нержавеющая сталь (303/1.4305), оцинкованная сталь (1.5523), 2.0401 (латунь / CW614N), FKM
Материалы (смачиваемые части)	нержавеющая сталь (304/1.4301), нержавеющая сталь (303/1.4305), FKM, керамика, пассивированная стеклом, PPS GF40, Al2O3 (керамика), акрилат
Мин. время цикла процесса [мс]	7.2
Мин. разрывное давление [psi]	928
Наибольшее значение TEMPCO нулевой точки [% MEW / 10 K]	± 0,1
Наибольший TEMPCO за весь период [% MEW / 10 K]	± 0,3
Номинальное давление [psi]	232
Одобрение UL	Номер одобрения UL: I012 Номер файла: ULE174189
Отклонение характеристик [% от конечного значения]	&, lt, ± 0,5, (BFSL = прямая линия наилучшего соответствия)
Отображать	цветной дисплей 1,44&, quot, , 128 x 128 пикселей, 2 светодиода, желтый
Отсечка низкого расхода LFC	70...250 scfh1.2...4.1 scfm0.8...2.8 ft/s
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно поворачивать и отключать, блок отображения, сумматор
Повторяемость	± (0,4 % MW + 0,1 % MEW)
Повторяемость[% от конечного значения]	± 0,2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault871
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (за выход)
Потребляемый ток [мА]	<, 80
Приложение	для промышленного применения
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	475 x 60.3 x 109.7
Разрешение	0.2 °C0.5 °F
Разрешение [psi]	1
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
СМИ	сжатый воздух
Средняя температура[°C]	-10...60
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды [°F]	32...140
Температура хранения [°F]	-4...185
Температурный коэффициент[1/К]	± 0,07 % MW
Технологическое соединение	резьбовое соединение 2&, quot, NPT наружная резьба DN50
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-10...59.7 °C14...139.4 °F
Точка сброса rP[psi]	-15...231
Точность (в диапазоне измерений)	класс 141: ± (2 % MW + 0,5 % MEW), класс 344: ± (6 % MW + 0,6 % MEW), качество воздуха по ISO 8573-1:2010, при средней температуре 73 °F
Точность[К]	± 0,5, (расход среды в предельной области диапазона измерения расхода)
Требуемый тип главного порта	А
Уставка SP	-9.7...60 °C14.6...140 °F
Уставка SP[psi]	-13...232
Устойчивость к вибрации	DIN EN 68000-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
