Абсолютный многооборотный энкодер со сплошным валом IFM RMS0024-C24/UT RM9010

Код товара: 195845

IFM Производитель

79 062 ₽

Быстрый заказ

Характеристики

Код производителяRM9010

Код производителяRMS0024-C24/UT

Все характеристики

IFM RM9010 дополнительные характеристики

Описание

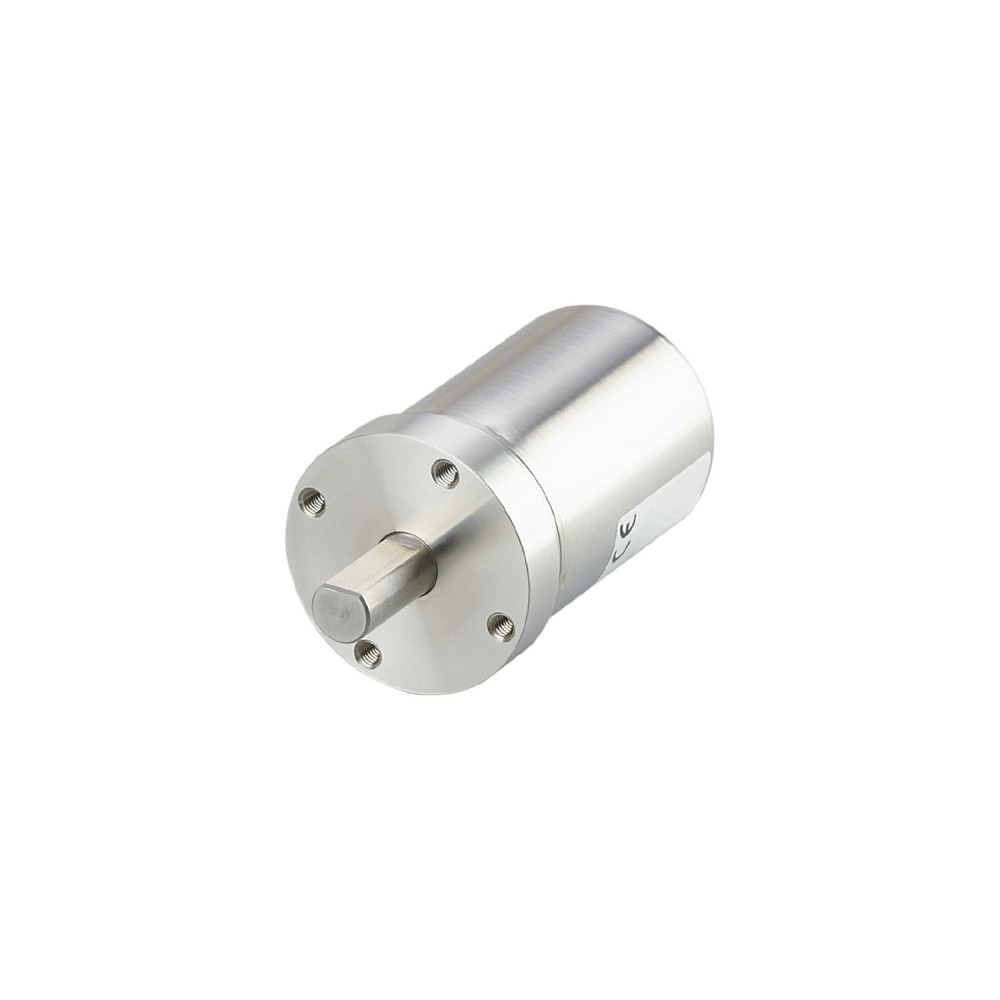

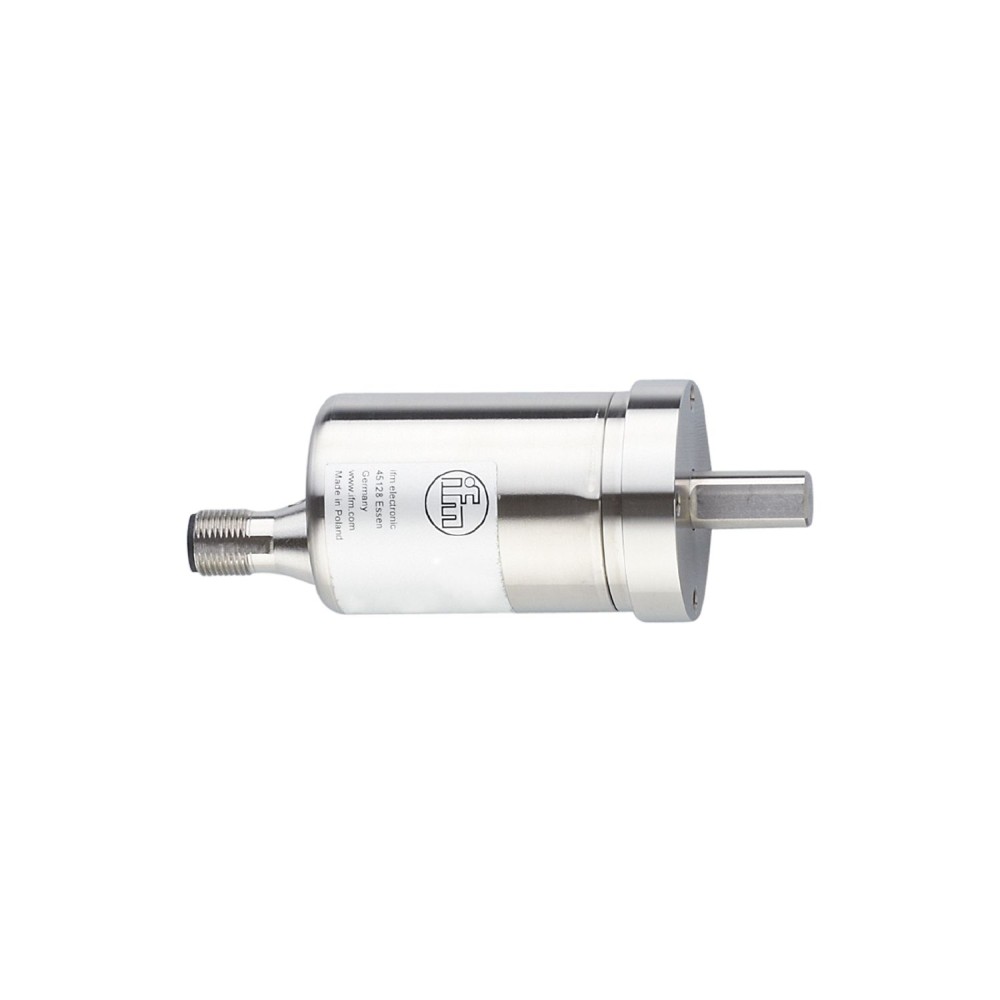

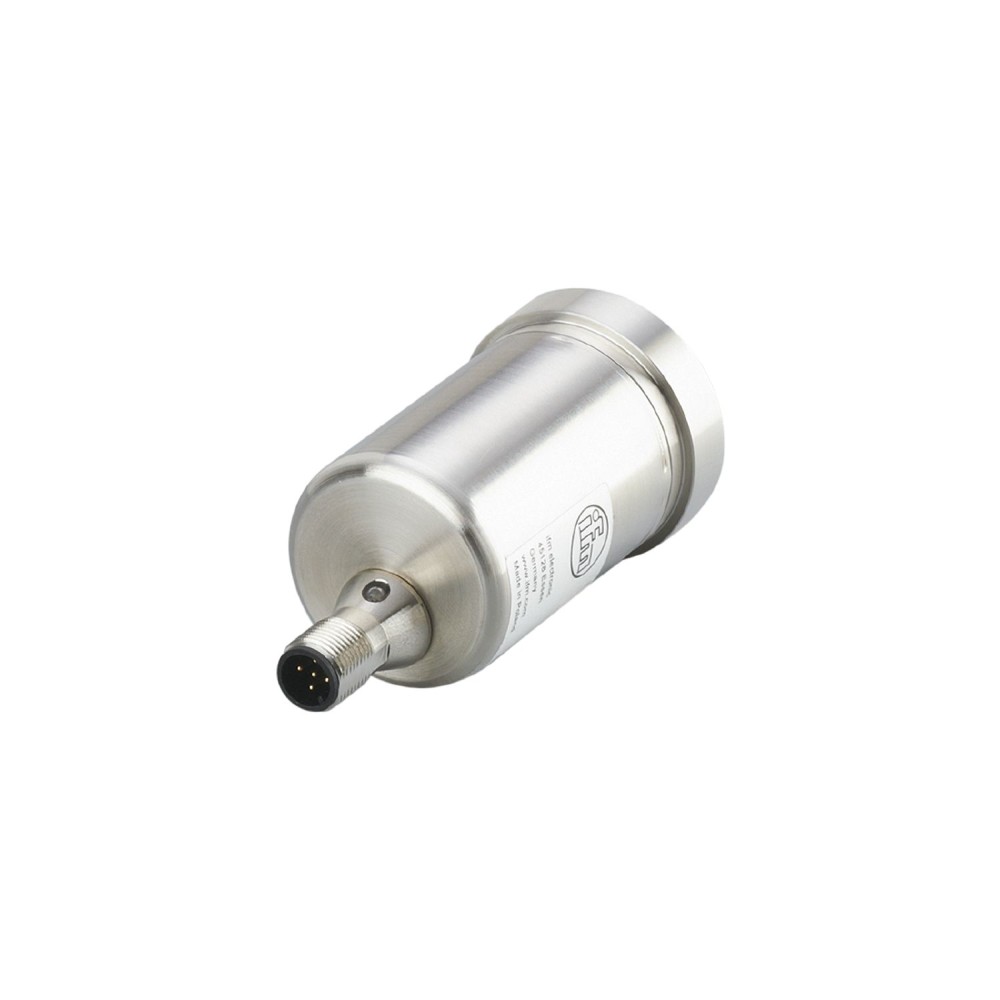

Абсолютный многооборотный энкодер IFM RMS0024-C24/UT RM9010

IFM RMS0024-C24/UT RM9010 — это абсолютный многооборотный энкодер со сплошным валом, предназначенный для точного определения положения и скорости вращения в промышленных системах. Устройство отличается высокой степенью защиты и использованием коррозионностойких материалов, что делает его пригодным для эксплуатации в сложных условиях, включая пищевую и перерабатывающую промышленность.

Ключевые технические характеристики

Принцип действия:Абсолютный многооборотный. Энкодер обеспечивает уникальное значение положения для каждого оборота и сохраняет данные о числе оборотов даже при отключении питания, что гарантирует точное определение позиции без необходимости повторной калибровки после запуска системы.
Интерфейс связи:CANopen. Поддержка протокола CANopen обеспечивает стандартизированную и надежную передачу данных в промышленных сетях, упрощая интеграцию энкодера в существующие системы автоматизации.
Разрешение:4096 шагов; 4096 оборотов; 24 бита. Высокое разрешение обеспечивает точное измерение положения в пределах одного оборота (4096 шагов) и отслеживание большого количества оборотов (4096), что критично для систем, требующих высокой прецизионности на значительном диапазоне перемещений.
Степень защиты и материалы:IP 68; IP 69К; корпус, фланец и вал из нержавеющей стали (316L/1. 4404). Классы защиты IP 68 и IP 69К гарантируют полную пыленепроницаемость и защиту от длительного погружения в воду, а также от воздействия струй воды высокого давления и температуры. Использование нержавеющей стали обеспечивает высокую коррозионную стойкость, что позволяет применять энкодер в условиях частой мойки и воздействия агрессивных сред.

Преимущества

Высокая точность позиционирования и надежность данных благодаря абсолютному многооборотному принципу действия.
Устойчивость к агрессивным условиям эксплуатации за счет высоких классов защиты IP 68 / IP 69К и применения нержавеющей стали.
Простая интеграция в промышленные сети благодаря стандартному интерфейсу CANopen.

Характеристики Абсолютный многооборотный энкодер со сплошным валом IFM RMS0024-C24/UT RM9010

Основные характеристики

MTTF[лет]	240
Версия	DSP - 406
Вес	469
Габариты	Ø 42 / L = 107.9
Диаметр вала[мм]	10
Заводские настройки	Скорость передачи данных: 125 кбит/идентификатор узла: 32
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	МОЖЕТ
Класс защиты	III
Код	двоичный
Код производителя	RMS0024-C24/UT
Количество в упаковке	1 шт.
Конструкция вала	сплошной вал
Крепежный фланец	синхрофланец
Макс. обороты, механические [об/мин]	6000
Макс. осевая нагрузка на вал (на конце вала)[Н]	180
Макс. пусковой крутящий момент [Нм]	0.05
Макс. радиальная нагрузка на вал (на конце вала)[Н]	180
Материал вала	нержавеющая сталь
Материалы	фланец: нержавеющая сталь (316L/1.4404), корпус: нержавеющая сталь (316L/1.4404)
Номинальный крутящий момент при температуре [°C]	20
Отображать	Светодиод предоперационного режима, зеленый Светодиод рабочего режима, зеленый мигающий Светодиод сообщения об ошибке, красный мигающий
Параметры настройки параметров	Параметр CAN, масштабирование, предустановка, скорость передачи данных, направление вращения, идентификатор узла
Потребляемый ток [мА]	<, 100, ((10 V DC) , ≤ 50 (24 V DC))
Принцип действия	абсолютный
Протокол	CANopen
Рабочее напряжение[В]	9...30 DC
Разрешение	4096 шагов, 4096 оборотов, 24 бита
Температура окружающей среды[°C]	-40...85
Тип революции	многооборотный
Точность[°]	0.08
Ударопрочность	200 g (11 ms)
Устойчивость к вибрации	30 g (10...1000 Hz)
