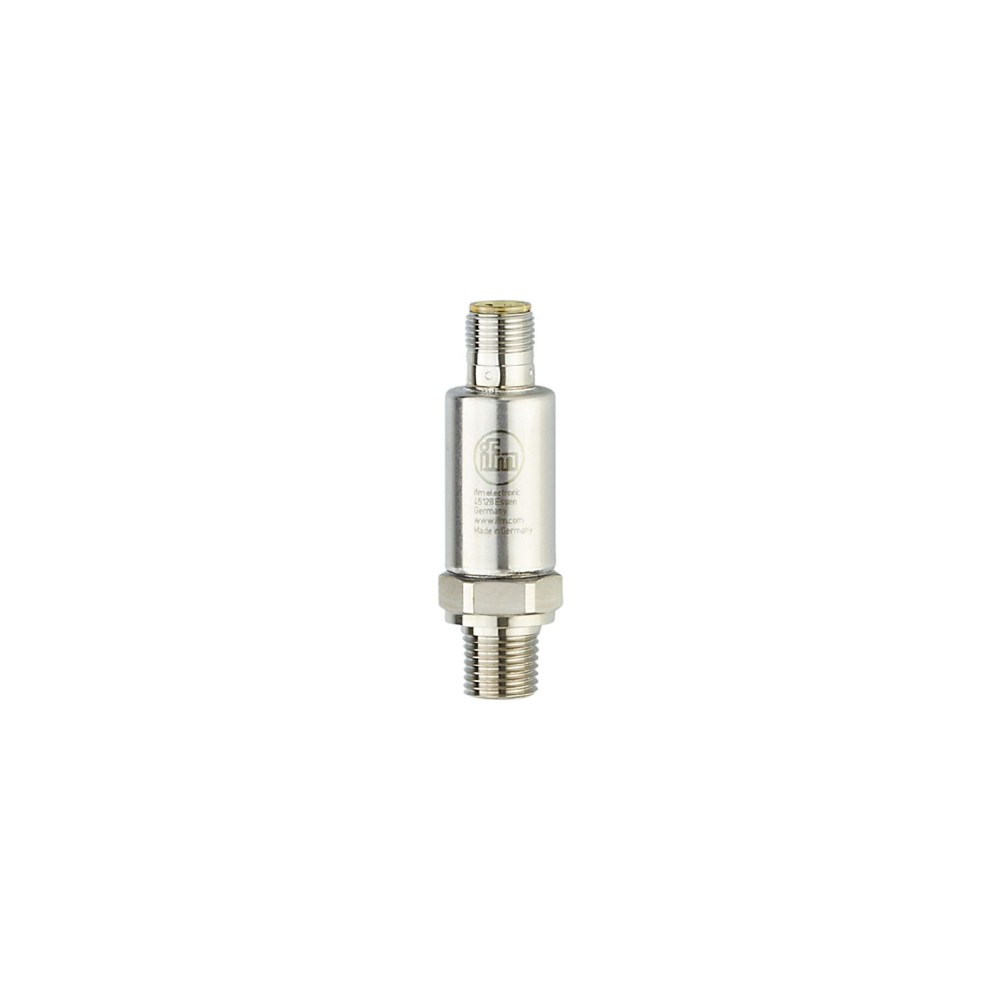

Реле давления с IO-Link IFM PV-400MSER14-UFRVG/US/ / PV7700

Код товара: 195829

IFM Производитель

20 657 ₽

Быстрый заказ

Характеристики

Код производителяPV7700

Код производителяPV-400MSER14-UFRVG/US/ /

Все характеристики

IFM PV7700 дополнительные характеристики

Описание

Реле давления с IO-Link IFM PV-400MSER14-UFRVG/US/ / PV7700

Реле давления IFM PV7700 (артикул PV-400MSER14-UFRVG/US/ /) представляет собой электронный датчик, разработанный для точного контроля давления в промышленных системах. Устройство отличается компактным корпусом, что позволяет использовать его в условиях ограниченного пространства.

Ключевые характеристики

Диапазон измерения и устойчивость к давлению:Данная модель обеспечивает диапазон измерения от 0 до 40 МПа (0... 400 бар / 0... 5800 psi), что позволяет применять ее в широком спектре промышленных задач. Устройство обладает высокой устойчивостью к избыточному давлению, с минимальным разрывным давлением 170 МПа и номинальным давлением 100 МПа. Это гарантирует надежность и безопасность эксплуатации даже при значительных колебаниях давления в системе.

Интерфейс связи и выходы:Реле оснащено двумя программируемыми коммутационными выходами, один из которых поддерживает интерфейс связи IO-Link. Интерфейс IO-Link обеспечивает удобную передачу данных и параметрирование, упрощая интеграцию датчика в существующие системы автоматизации и позволяя удаленно настраивать параметры.

Долговечность и степень защиты:Датчик имеет срок службы более 60 миллионов циклов давления при 1, 2-кратном номинальном давлении, что свидетельствует о его высокой надежности и долговечности. Прочный корпус из нержавеющей стали обеспечивает высокую ударопрочность (500 g) и вибростойкость (20 g), а также класс защиты IP 67 и IP 69K. Это позволяет использовать реле в жестких условиях эксплуатации, включая воздействие влаги и пыли.

Рабочее напряжение:Устройство функционирует от источника постоянного тока в диапазоне от 18 до 30 В, что является стандартным для большинства промышленных систем управления.

Преимущества

Высокая надежность:Долговечность до 60 миллионов циклов давления и высокий класс защиты IP 67/IP 69K обеспечивают стабильную работу в сложных производственных условиях.
Гибкость интеграции:Наличие двух программируемых выходов и интерфейса IO-Link упрощает подключение и настройку датчика в различных системах автоматизации.
Точность и безопасность:Широкий диапазон измерения и высокая устойчивость к избыточному давлению гарантируют точный контроль и безопасность эксплуатации.

Характеристики Реле давления с IO-Link IFM PV-400MSER14-UFRVG/US/ / PV7700

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 67
Диапазон измерения	0...40 МПа
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 10 МПарP1 = 9,2 МПау1 = Hno, SP2 = 30 МПарP2 = 29,2 МПау2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-400MSER14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление [МПа]	170
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление [МПа]	100
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J016
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault780
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
С шагом [МПа]	0.02
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение R 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.2...39.8 МПа
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	0.4...40 МПа
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
