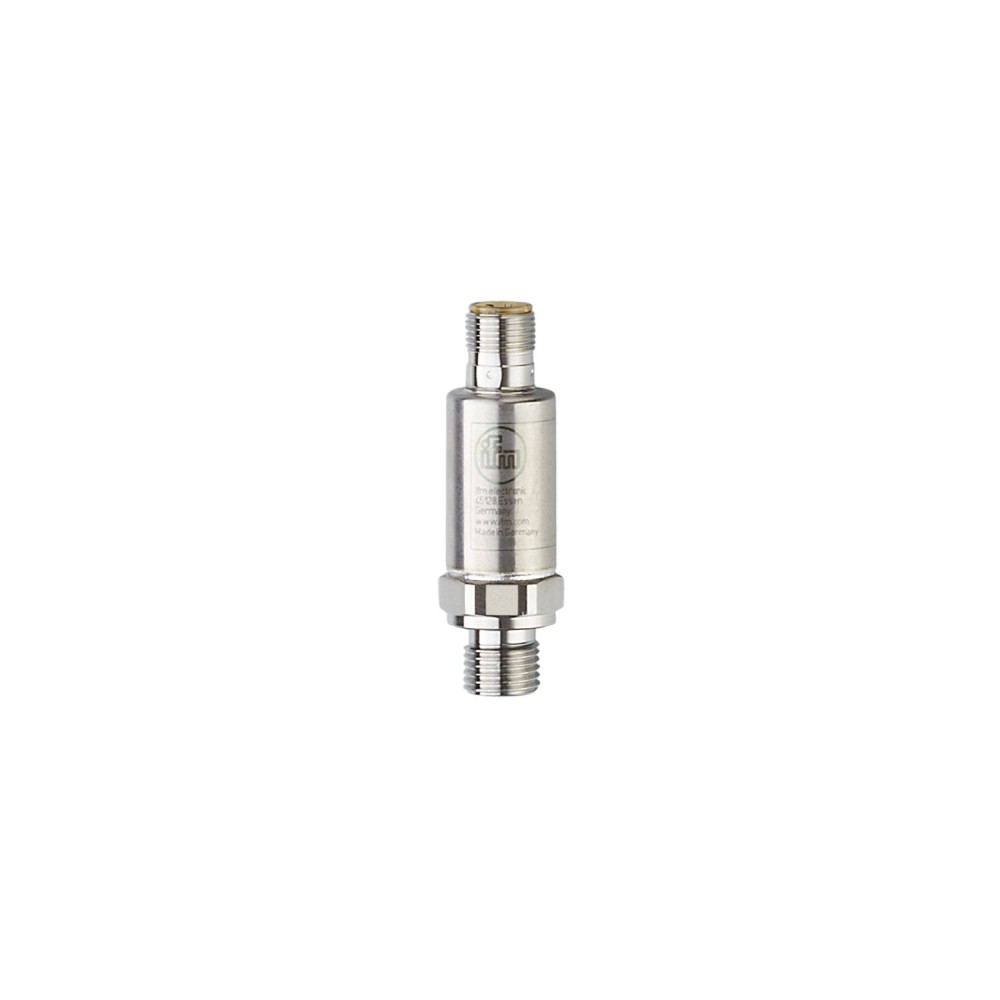

Реле давления с IO-Link IFM PV-060-SEG14-UFRVG/US/ / PV2123

Код товара: 195818

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяPV2123

Код производителяPV-060-SEG14-UFRVG/US/ /

Все характеристики

IFM PV2123 дополнительные характеристики

Описание

Компактный корпус для использования в условиях ограниченного пространства, Очень высокая устойчивость к избыточному давлению и вакууму, Прочный корпус из нержавеющей стали с высокой ударопрочностью и вибростойкостью, Срок службы более 60 миллионов циклов давления, Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link

Характеристики Реле давления с IO-Link IFM PV-060-SEG14-UFRVG/US/ / PV2123

Основные характеристики

MTTF[лет]	668
Аналоговые данные процесса	2
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	60.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 66
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Диапазон измерения	0...60 бар
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 2,0 баррP1 = 1,5 бароу1 = Hno, SP2 = 2,0 баррP2 = 1,5 бароу2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Заданное значение SP[бар]	0.6...60
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-060-SEG14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление [бар]	900
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление [бар]	150
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDDefault856Status B1207
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
С шагом [бар]	0.02
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.3...59.7 бар
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
