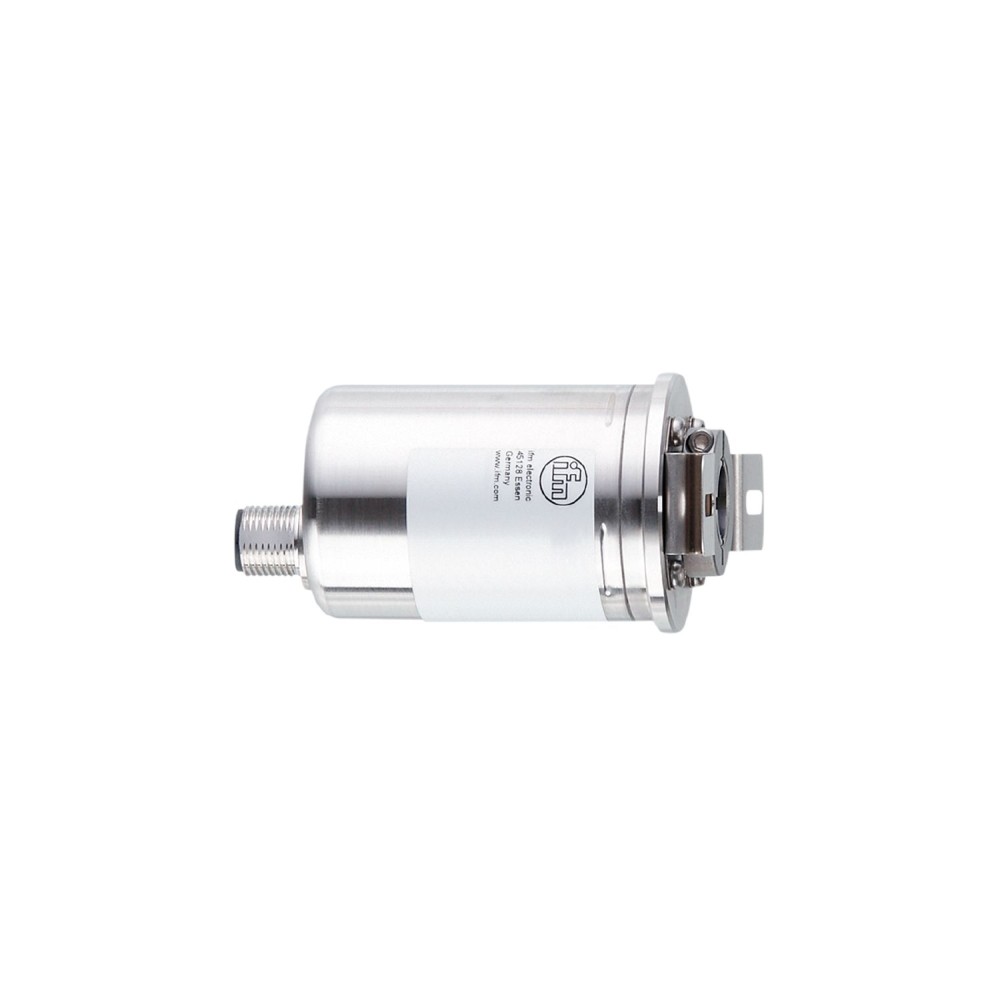

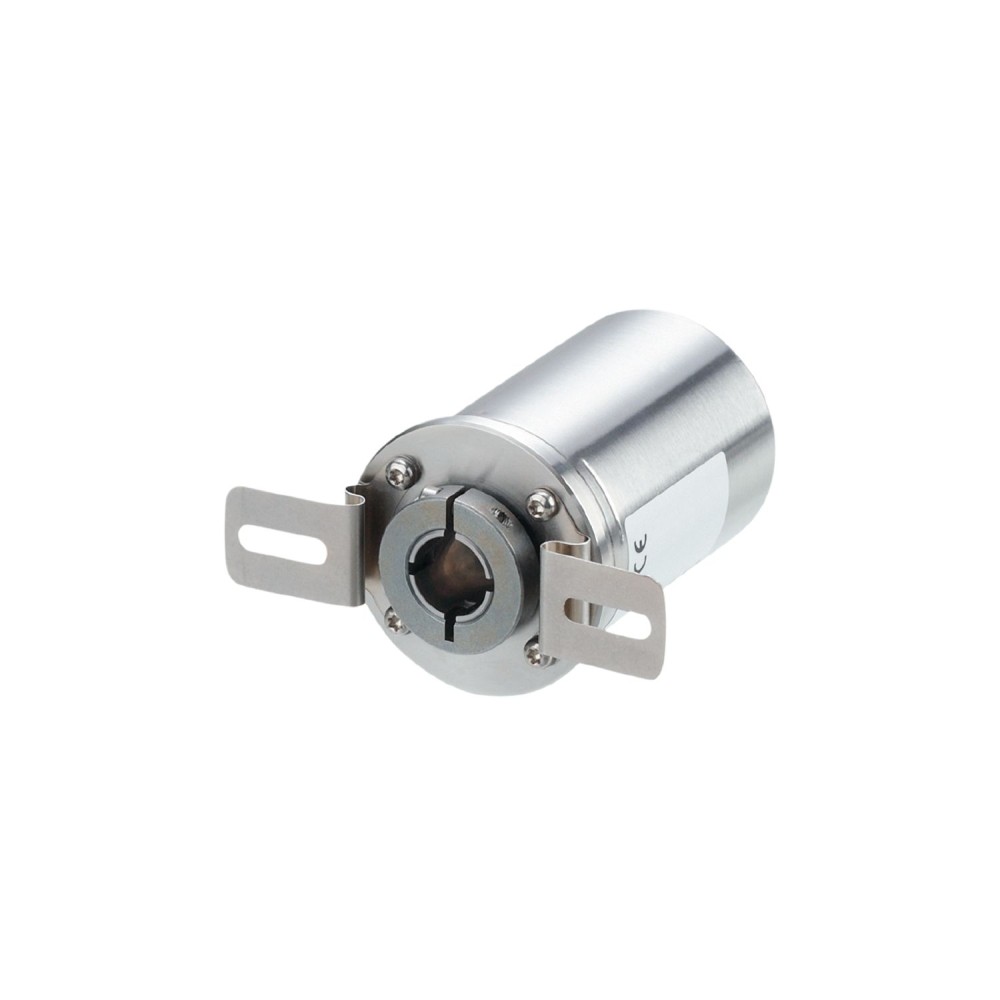

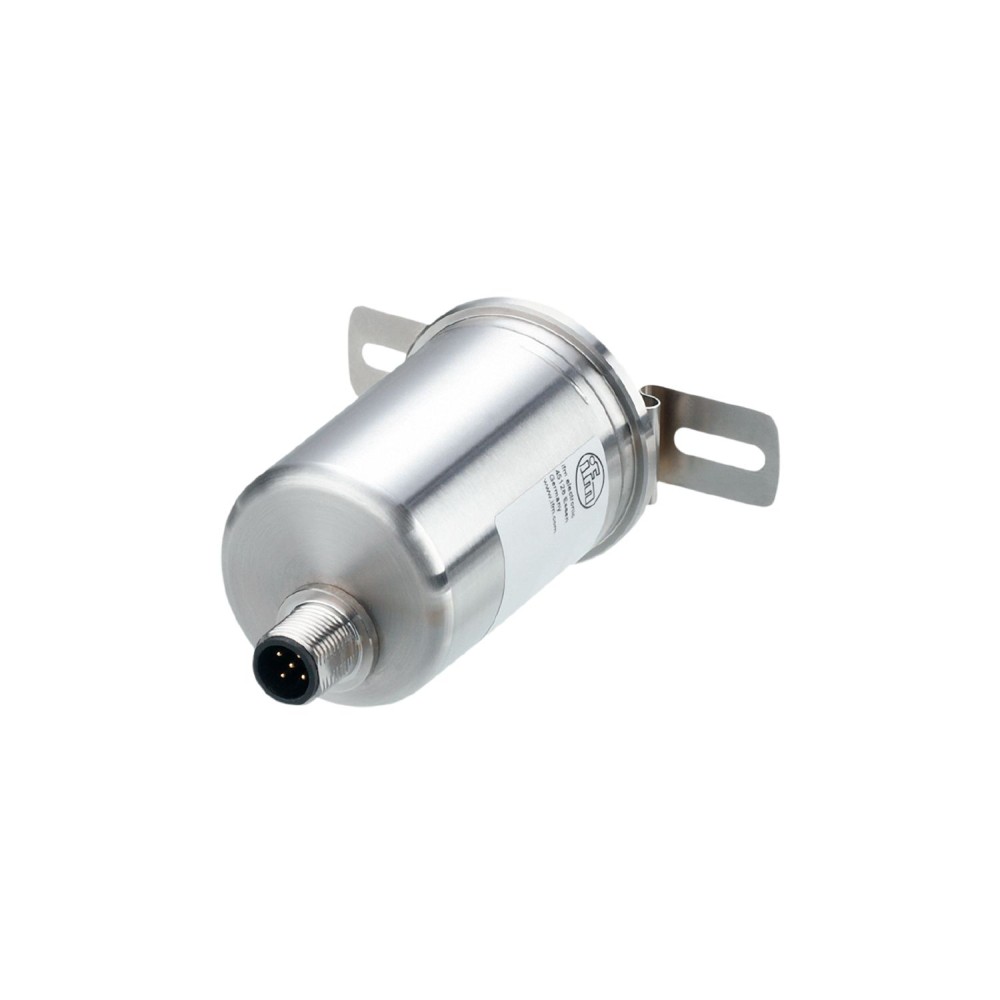

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER RA3110

Код товара: 195814

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяINCREMENTAL ENCODER

Все характеристики

IFM RA3110 дополнительные характеристики

Описание

Определенная последовательность импульсов для надежного определения скорости вращения. Высокая устойчивость к ударам и вибрации благодаря магнитному принципу измерения. Разрешение свободно программируется от 1 до 10 000.

Характеристики Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER RA3110

Основные характеристики

IO-Link	Разъём: 1 x M12, осевой, кодировка: A, Литой корпус: нержавеющая сталь (316 / 1.4401)
MTTF[лет]	292
Вес[г]	372.9
Диаметр вала[мм]	12
Жилье	цилиндрический
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER
Количество в упаковке	1 шт.
Конструкция вала	полый вал, открытый с одной стороны
Крепежный фланец	Ø 42 mm
Макс. время задержки включения [мс]	500
Макс. обороты электрические [об/мин]	6000
Макс. обороты, механические [об/мин]	6000
Макс. осевое смещение вала [мм]	0,5
Макс. относительная влажность воздуха[%]	95, (конденсация не допускается)
Макс. пусковой крутящий момент [Нм]	0.05
Материал вала	нержавеющая сталь (440B/1.4112)
Материалы	фланец: нержавеющая сталь (316L/1.4404), корпус: нержавеющая сталь (316L/1.4404)
Мин. время цикла процесса [мс]	2.3
Момент затяжки [Нм]	&, lt, 0,7, (крепежный винт)
Монтажная глубина вала[мм]	22
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Постоянная ударопрочность	DIN EN 60068-2-2920 g / 10...1000 Hz
Потребляемый ток [мА]	<, 150
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Размеры[мм]	Ø 42 / L = 79.5
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IO-Link	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип революции	инкрементный / однооборотный
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	DIN EN 60068-2-27200 g 11 ms
Устойчивость к вибрации	30 g / 10...1000 Hz
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
