Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RA3103

Код товара: 195813

IFM Производитель

28 001 ₽

Быстрый заказ

Характеристики

Код производителяRA3103

Код производителяINCREMENTAL ENCODER BASIC LINE

Все характеристики

IFM RA3103 дополнительные характеристики

Описание

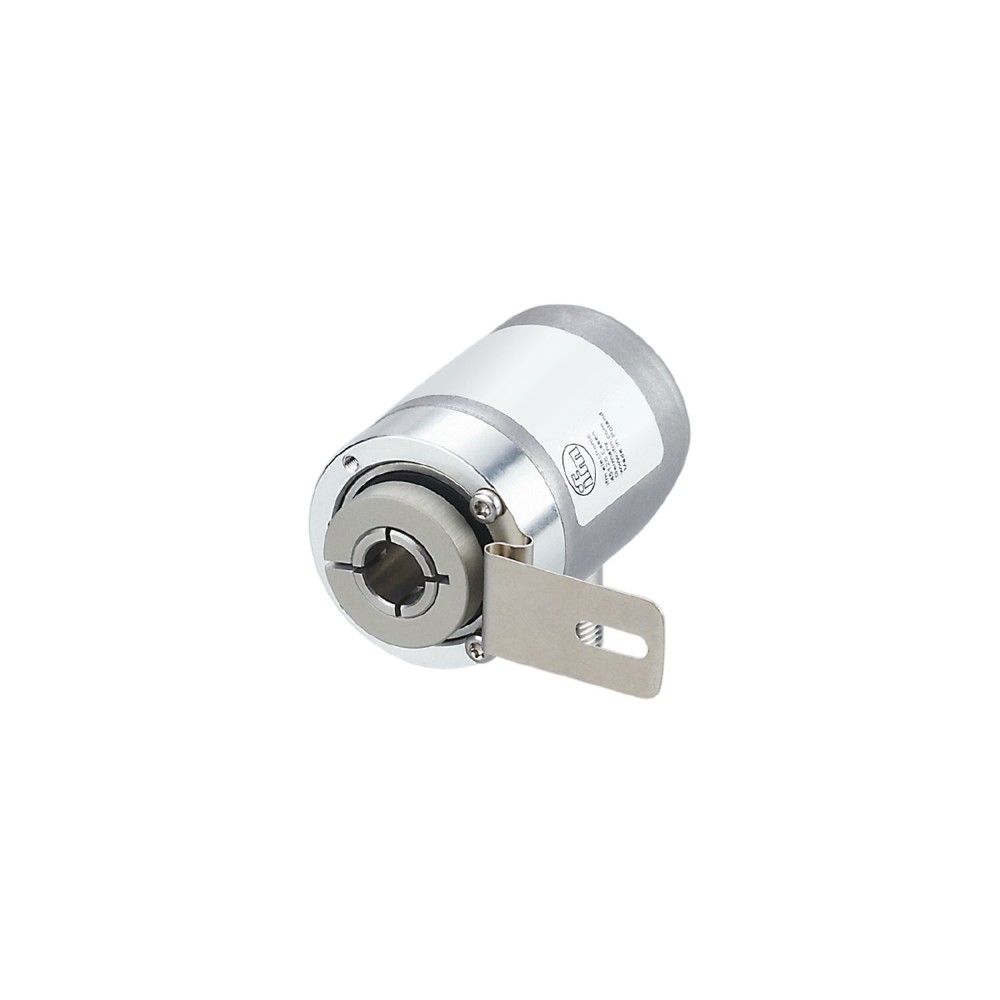

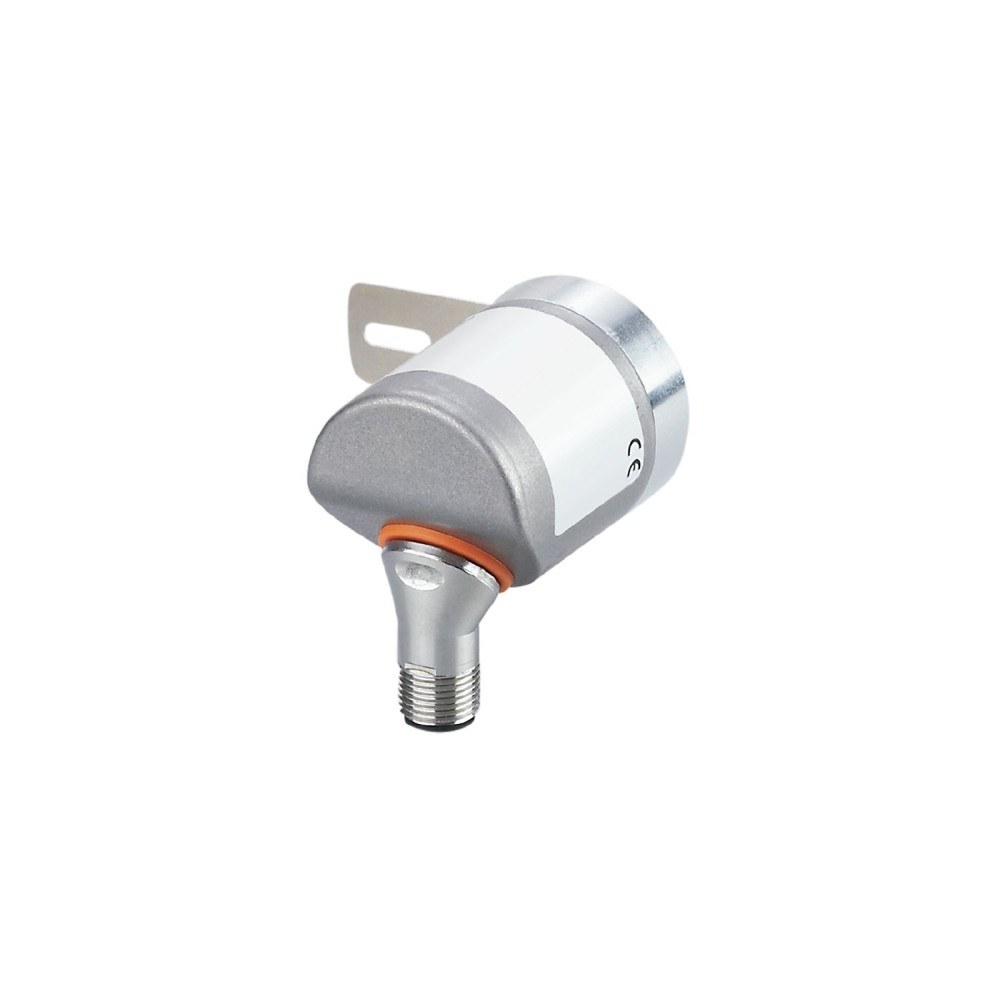

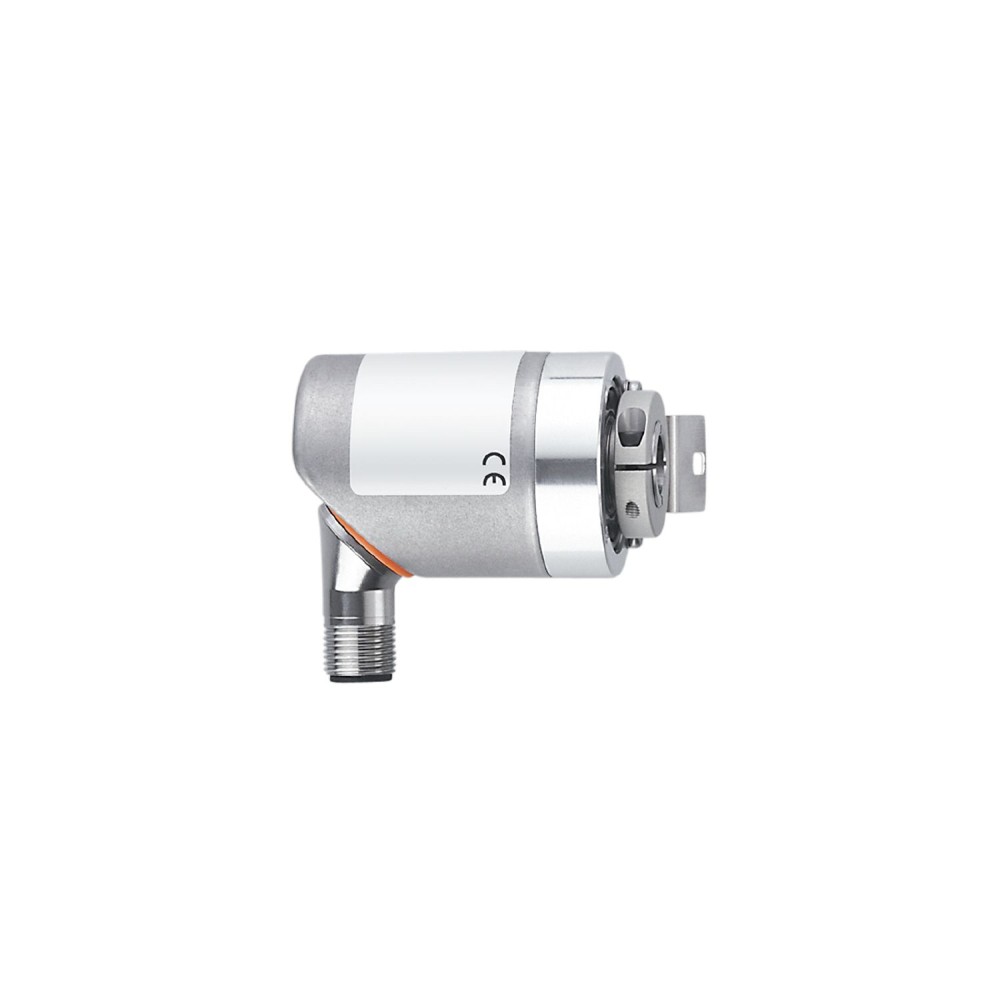

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RA3103 с полым валом

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RA3103 предназначен для точного определения скорости вращения, положения и линейного измерения в промышленных системах. Устройство отличается высокой устойчивостью к внешним воздействиям благодаря своему конструктивному исполнению и принципу работы.

Ключевые характеристики

Разрешение: Энкодер предлагает параметризуемое разрешение от 1 до 10 000 импульсов, с заводской настройкой 1024 импульса. Эта гибкость позволяет точно адаптировать устройство под специфические требования приложения, обеспечивая высокую прецизионность измерений углового положения и скорости вращения.
Интерфейс связи IO-Link: Наличие интерфейса IO-Link упрощает интеграцию энкодера в современные автоматизированные системы. IO-Link обеспечивает эффективную параметризацию, диагностику и сбор данных, что способствует оптимизации производственных процессов.
Магнитная система обнаружения: Принцип работы на основе магнитной системы обнаружения обеспечивает высокую устойчивость к ударам и вибрации (до 100 g и 20 g соответственно), а также к загрязнениям. Это гарантирует надежную работу энкодера в жестких промышленных условиях.
Высокая степень защиты: Устройство обладает степенью защиты IP 65 и IP 66, с защитой IP 67 на корпусе и IP 64 на валу. Такие показатели защиты подтверждают пригодность энкодера для эксплуатации в средах с повышенным содержанием пыли и влаги.
Конструкция с полым валом: Энкодер оснащен полым валом диаметром 10 мм, открытым с одной стороны. Эта конструктивная особенность облегчает прямой монтаж на вал привода, минимизируя необходимость в дополнительных соединительных элементах и упрощая установку.

Преимущества

Гибкость настройки: Широкий диапазон параметризуемого разрешения позволяет использовать энкодер в различных приложениях, требующих как базового, так и высокоточного позиционирования.
Надежность в эксплуатации: Магнитный принцип измерения и высокие степени защиты обеспечивают стабильную и долговечную работу устройства даже в неблагоприятных промышленных условиях.
Удобство интеграции: Поддержка интерфейса IO-Link значительно упрощает процесс подключения, настройки и диагностики энкодера, способствуя эффективному управлению и обслуживанию системы.

Характеристики Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RA3103

Основные характеристики

IOLink	Разъем: 1 x M12, радиальный, также может использоваться аксиально, кодировка: A, Литой корпус: нержавеющая сталь (316 / 1.4401)
MTTF[лет]	292
Вес	267.5
Влажность воздуха	95, (конденсация не допускается)
Время задержки включения [с]	0.5
Габариты	Ø 36.5 / L = 58.5
Диаметр вала[мм]	10
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER BASIC LINE
Количество в упаковке	1 шт.
Конструкция вала	полый вал, открытый с одной стороны
Крепежный фланец	Ø 36.5 mm
Макс. обороты электрические [об/мин]	12000
Макс. обороты, механические [об/мин]	12000
Макс. осевое смещение вала [мм]	0,5
Макс. пусковой крутящий момент [Нм]	0.01
Материал вала	нержавеющая сталь
Материалы	фланец: алюминий, корпус: нержавеющая сталь (444/1.4521)
Мин. время цикла процесса [мс]	2.3
Момент затяжки [Нм]	&, lt, 0,7, (крепежный винт)
Монтажная глубина вала[мм]	18
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Потребляемый ток [мА]	<, 150
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IOLink	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	100 g
Устойчивость к вибрации	20 g
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
