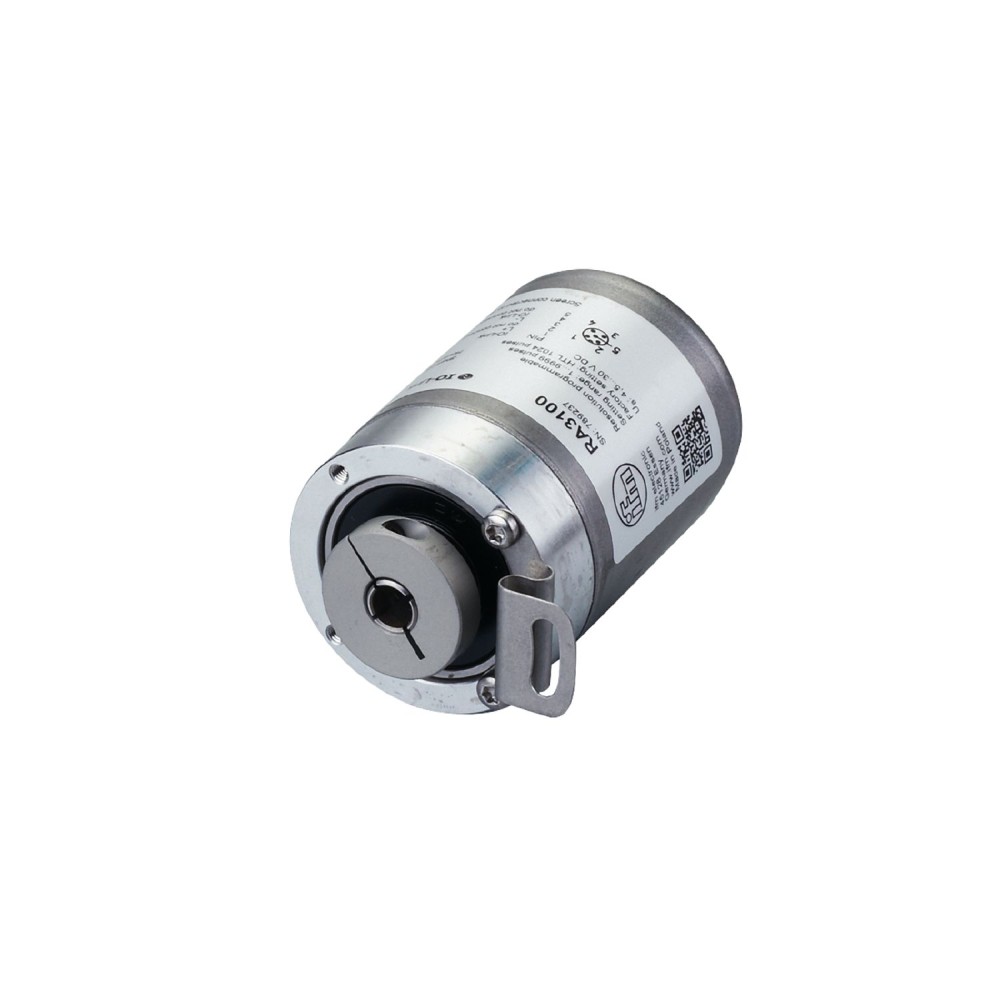

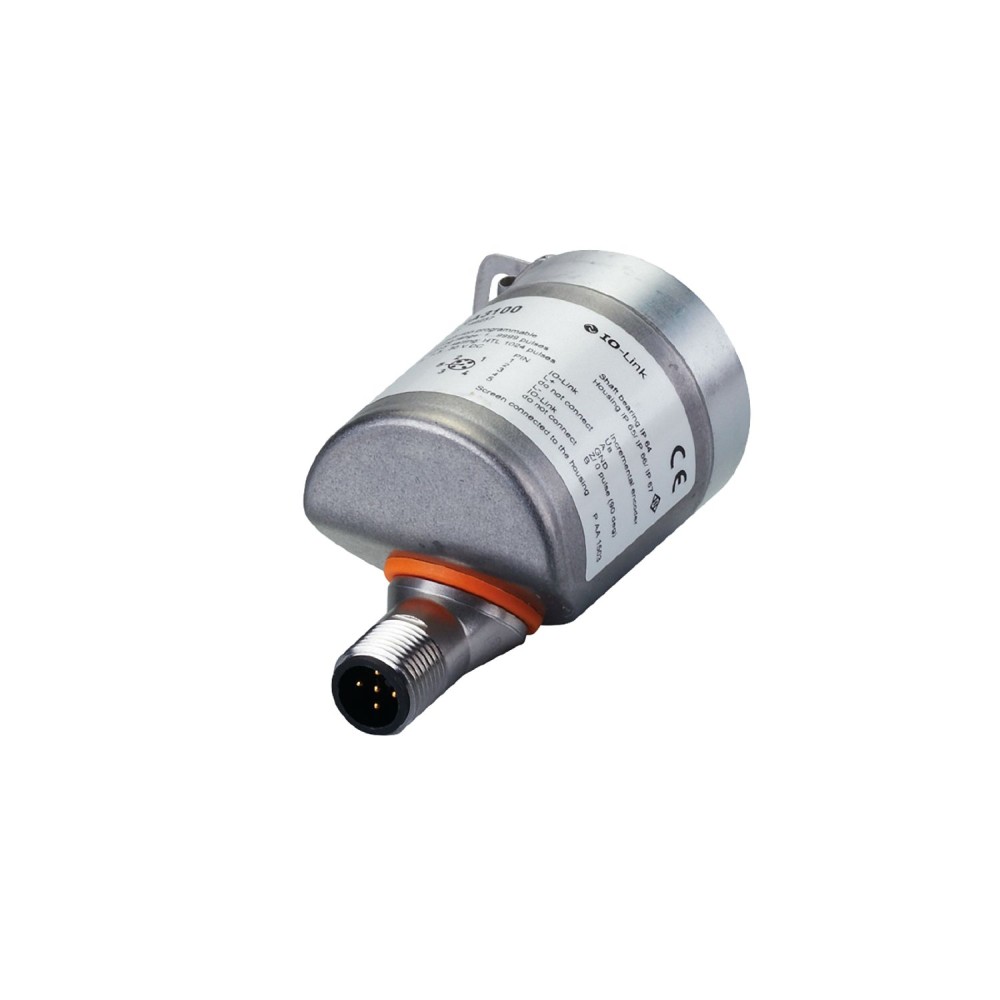

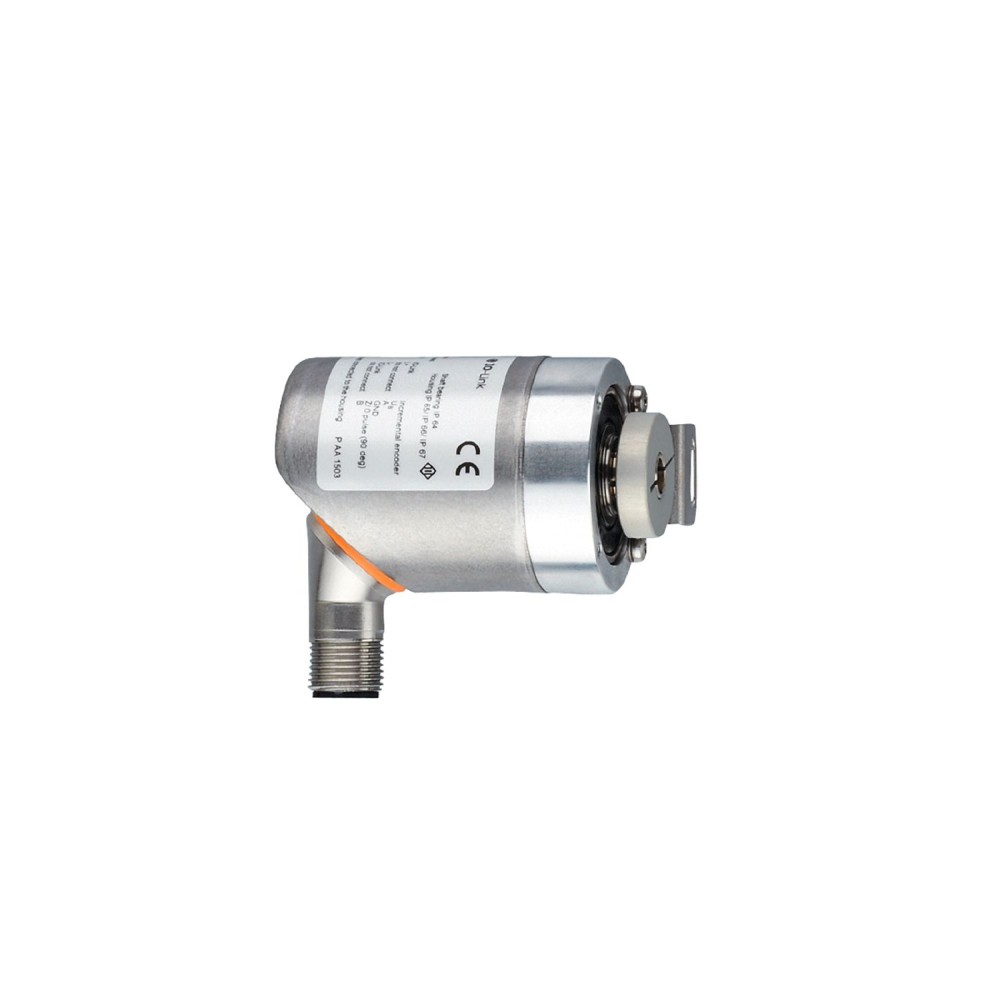

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RA3100

Код товара: 195810

IFM Производитель

26 702 ₽

Быстрый заказ

Характеристики

Код производителяRA3100

Код производителяINCREMENTAL ENCODER BASIC LINE

Все характеристики

IFM RA3100 дополнительные характеристики

Описание

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RA3100 предназначен для точного определения скорости вращения, положения и линейных измерений в промышленных условиях. Данное устройство обеспечивает надежную последовательность импульсов, что важно для систем управления движением.

Основные технические характеристики

Модель RA3100 обладает рядом ключевых характеристик, определяющих ее функциональность и область применения:

Тип конструкции вала: полый вал, открытый с одной стороны.Эта особенность упрощает монтаж энкодера непосредственно на существующие валы двигателей или других механизмов, исключая необходимость использования дополнительных муфт.
Разрешение: 1... 10000 импульсов на оборот, параметризуемое.Пользователь может свободно программировать разрешение энкодера в широком диапазоне, что позволяет адаптировать его под конкретные требования приложения для достижения необходимой точности измерения. Заводская настройка составляет 1024 импульса на оборот.
Система обнаружения: магнитная.Применение магнитного принципа измерения обеспечивает высокую устойчивость к ударам и вибрациям, а также к загрязнениям, что повышает надежность работы энкодера в сложных промышленных условиях.
Интерфейс связи: IO-Link.Наличие интерфейса IO-Link позволяет передавать не только данные о положении и скорости, но и осуществлять параметризацию устройства, а также получать диагностическую информацию, упрощая интеграцию и обслуживание.
Степень защиты: IP 65, IP 66, IP 67 (корпус), IP 64 (вал).Высокие показатели степени защиты корпуса обеспечивают устойчивость энкодера к воздействию пыли и струй воды, а также кратковременному погружению, делая его пригодным для эксплуатации в условиях с повышенной влажностью и загрязнением.

Преимущества

Ключевые преимущества энкодера IFM RA3100:

Универсальность применения.Благодаря параметризуемому разрешению и поддержке интерфейса IO-Link, энкодер может быть гибко настроен для различных задач определения скорости и положения.
Высокая надежность.Магнитная система обнаружения и прочная конструкция обеспечивают устойчивость к механическим воздействиям и неблагоприятным условиям окружающей среды.
Удобство монтажа.Конструкция с полым валом упрощает интеграцию энкодера в существующие системы без дополнительных адаптеров.

Характеристики Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RA3100

Основные характеристики

IOLink	Разъем: 1 x M12, радиальный, также может использоваться аксиально, кодировка: A, Литой корпус: нержавеющая сталь (316 / 1.4401)
MTTF[лет]	292
Вес	267
Влажность воздуха	95, (конденсация не допускается)
Время задержки включения [с]	0.5
Габариты	Ø 36.5 / L = 58.5
Диаметр вала[мм]	6
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER BASIC LINE
Количество в упаковке	1 шт.
Конструкция вала	полый вал, открытый с одной стороны
Крепежный фланец	Ø 36.5 mm
Макс. обороты электрические [об/мин]	12000
Макс. обороты, механические [об/мин]	12000
Макс. осевое смещение вала [мм]	0,5
Макс. пусковой крутящий момент [Нм]	0.01
Материал вала	нержавеющая сталь
Материалы	фланец: алюминий, корпус: нержавеющая сталь (444/1.4521)
Мин. время цикла процесса [мс]	2.3
Момент затяжки [Нм]	&, lt, 0,7, (крепежный винт)
Монтажная глубина вала[мм]	18
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Потребляемый ток [мА]	<, 150
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IOLink	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	100 g
Устойчивость к вибрации	20 g
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
