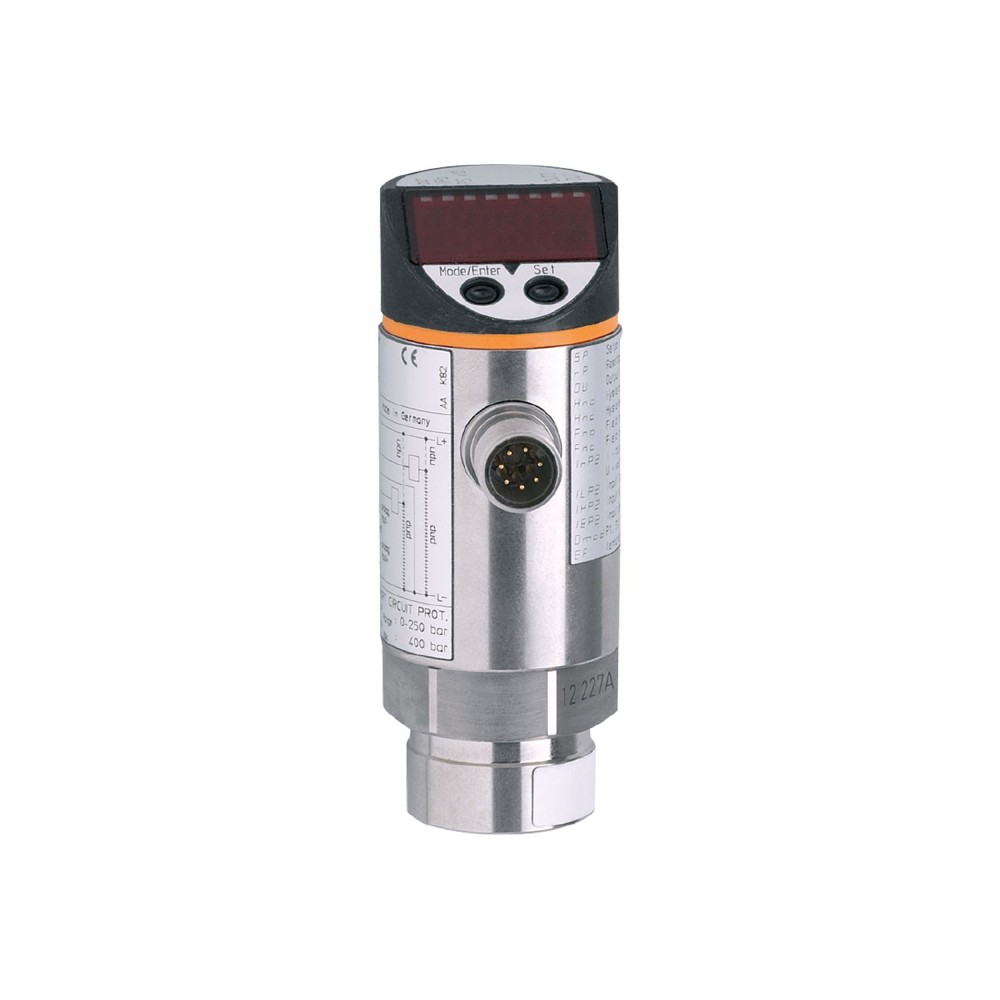

Датчик давления с аналоговым входом IFM PNI025-RBR14-QFRKG/US/ V PNI023

Код товара: 195796

IFM Производитель

75 668 ₽

Быстрый заказ

Характеристики

Код производителяPNI025-RBR14-QFRKG/US/ V

Все характеристики

IFM PNI023 дополнительные характеристики

Описание

Оценка внешних значений напряжения или тока, Постоянное сравнение заданных и фактических значений непосредственно в датчике, Автоматическая регулировка точки переключения, Хорошо видимый 4-разрядный светодиодный дисплей, Эффективный контроль дифференциального давления

Характеристики Датчик давления с аналоговым входом IFM PNI025-RBR14-QFRKG/US/ V PNI023

Основные характеристики

MTTF[лет]	152
Аналоговый вход	0...10 В
Аналоговый входной сигнал температурного дрейфа [°C]	0...80
Вес	289.5
Время задержки включения [с]	0.2
Время отклика	<, 3 мс
Входное сопротивление	300 Ом
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 91.5
Диапазон измерения	0...25 бар
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	бар, фунт/кв. дюйм, МПа
Заданное значение SP[бар]	-6.2...25
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PNI025-RBR14-QFRKG/US/ V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (303/1.4305), ПБТ, ПК, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	350 бар35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Отклонение характеристик [% от конечного значения]	<, ± 0,6
Отклонение характеристик аналогового входа	<, ± 0.3
Отображать	Дисплей: 3 светодиода, зеленые, режим отображения: 3 светодиода, зеленые, состояние переключения: 2 светодиода, желтые, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, вход тока/напряжения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, Дисплейный блок
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 90
Примечание по заданному значению SP	дифференциальное давление
Примечание по точке сброса rP	дифференциальное давление
Программируемое время задержки dS, dr[s]	0, 0,1...50
Рабочее напряжение[В]	18...30 DC
Регулировка точки переключения	кнопка программирования
С шагом [бар]	0.1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф аналогового входа на 10 К	<, ± 0.1
Температурный дрейф на 10 К	<, ± 0.3
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-6.3...24.9 бар
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
