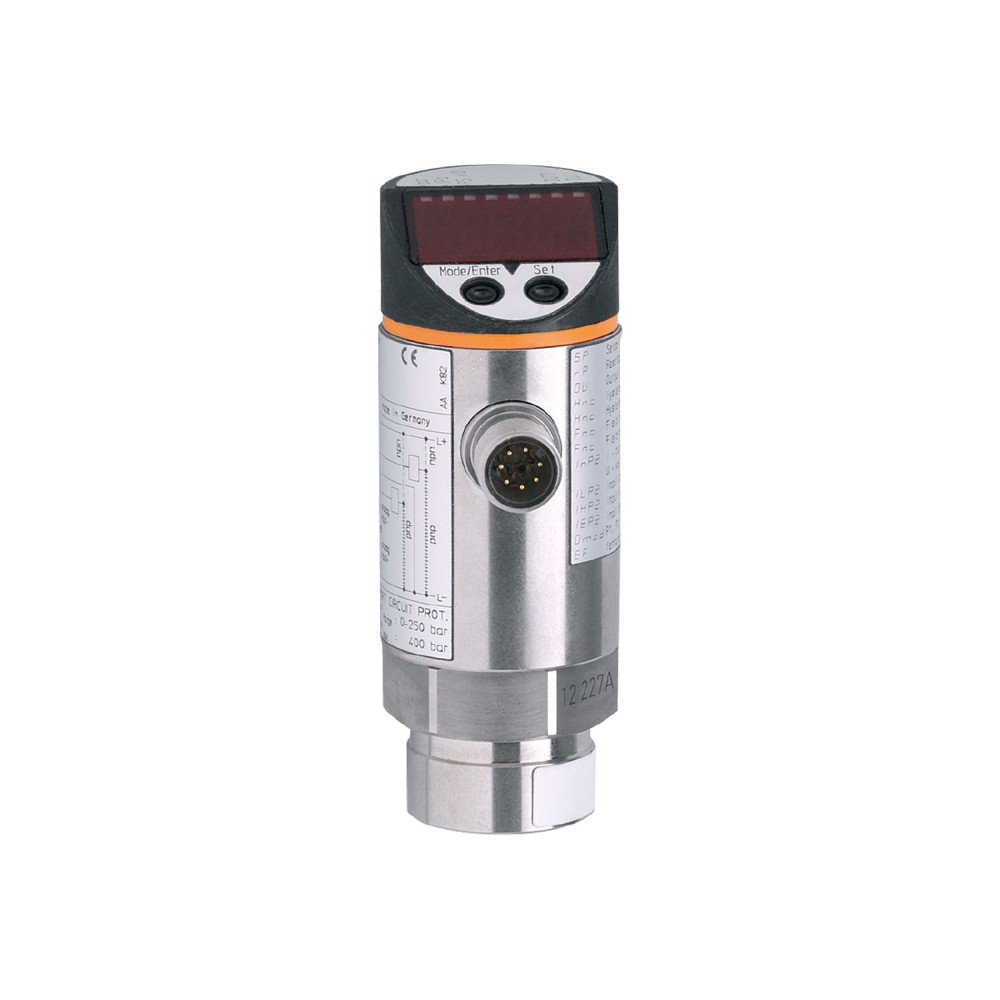

Датчик давления с аналоговым входом IFM PNI100-SBR14-QFRKG/US/ /V PNI022

Код товара: 195785

IFM Производитель

77 145 ₽

Быстрый заказ

Характеристики

Код производителяPNI022

Код производителяPNI100-SBR14-QFRKG/US/ /V

Все характеристики

IFM PNI022 дополнительные характеристики

Описание

Датчик давления IFM PNI100-SBR14-QFRKG/US/ /V PNI022 с аналоговым входом

Датчик давления IFM PNI100-SBR14-QFRKG/US/ /V PNI022 предназначен для измерения относительного давления в промышленных системах. Устройство обеспечивает непрерывный мониторинг и дискретное управление на основе внешних значений напряжения или тока, а также позволяет осуществлять эффективный контроль дифференциального давления.

Ключевые характеристики

Диапазон измерения: 0... 100 бар.Данный диапазон позволяет использовать датчик в широком спектре промышленных задач, где требуется контроль давления до 100 бар.
Аналоговый вход: 0... 10 В.Наличие аналогового входа обеспечивает возможность интеграции датчика в системы с непрерывным мониторингом, позволяя точно отслеживать изменения давления.
Выходная функция: нормально открытый / нормально закрытый (параметризуемый), два цифровых выхода.Гибкость настройки выходных сигналов и наличие двух независимых цифровых выходов позволяют адаптировать датчик для различных сценариев управления и сигнализации.
Степень защиты: IP 67.Корпус датчика соответствует классу защиты IP 67, что гарантирует его надежную работу в условиях высокой запыленности и при кратковременном погружении в воду.
Материалы смачиваемых частей: нержавеющая сталь (303/1. 4305), керамика, FKM.Использование коррозионностойких материалов обеспечивает долговечность и химическую совместимость датчика с различными рабочими средами.

Преимущества

Универсальность применения.Широкий диапазон измерения и программируемые выходные функции обеспечивают адаптивность датчика к разнообразным требованиям технологических процессов.
Надежность в эксплуатации.Высокая степень защиты IP 67 и применение прочных материалов для смачиваемых частей гарантируют стабильную работу и долгий срок службы в агрессивных промышленных условиях.
Точный контроль и гибкое управление.Наличие аналогового входа для оценки внешних значений и двух цифровых выходов с возможностью параметризации позволяет осуществлять как детальный мониторинг, так и эффективное дискретное управление.

Характеристики Датчик давления с аналоговым входом IFM PNI100-SBR14-QFRKG/US/ /V PNI022

Основные характеристики

MTTF[лет]	152
Аналоговый вход	0...10 В
Аналоговый входной сигнал температурного дрейфа [°C]	0...80
Вес	291.5
Время задержки включения [с]	0.2
Время отклика	<, 3 мс
Входное сопротивление	300 Ом
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 91.5
Диапазон измерения	0...100 бар
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	бар, фунт/кв. дюйм, МПа
Заданное значение SP[бар]	-24.6...100
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PNI100-SBR14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (303/1.4305), ПБТ, ПК, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	650 бар65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	300 бар30 МПа
Общее количество выходов	2
Отклонение характеристик [% от конечного значения]	<, ± 0,6
Отклонение характеристик аналогового входа	<, ± 0.3
Отображать	Дисплей: 3 светодиода, зеленые, режим отображения: 3 светодиода, зеленые, состояние переключения: 2 светодиода, желтые, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, вход тока/напряжения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, Дисплейный блок
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 90
Примечание по заданному значению SP	дифференциальное давление
Примечание по точке сброса rP	дифференциальное давление
Программируемое время задержки dS, dr[s]	0, 0,1...50
Рабочее напряжение[В]	18...30 DC
Регулировка точки переключения	кнопка программирования
С шагом [бар]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф аналогового входа на 10 К	<, ± 0.1
Температурный дрейф на 10 К	<, ± 0.3
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-25...99.6 бар
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
