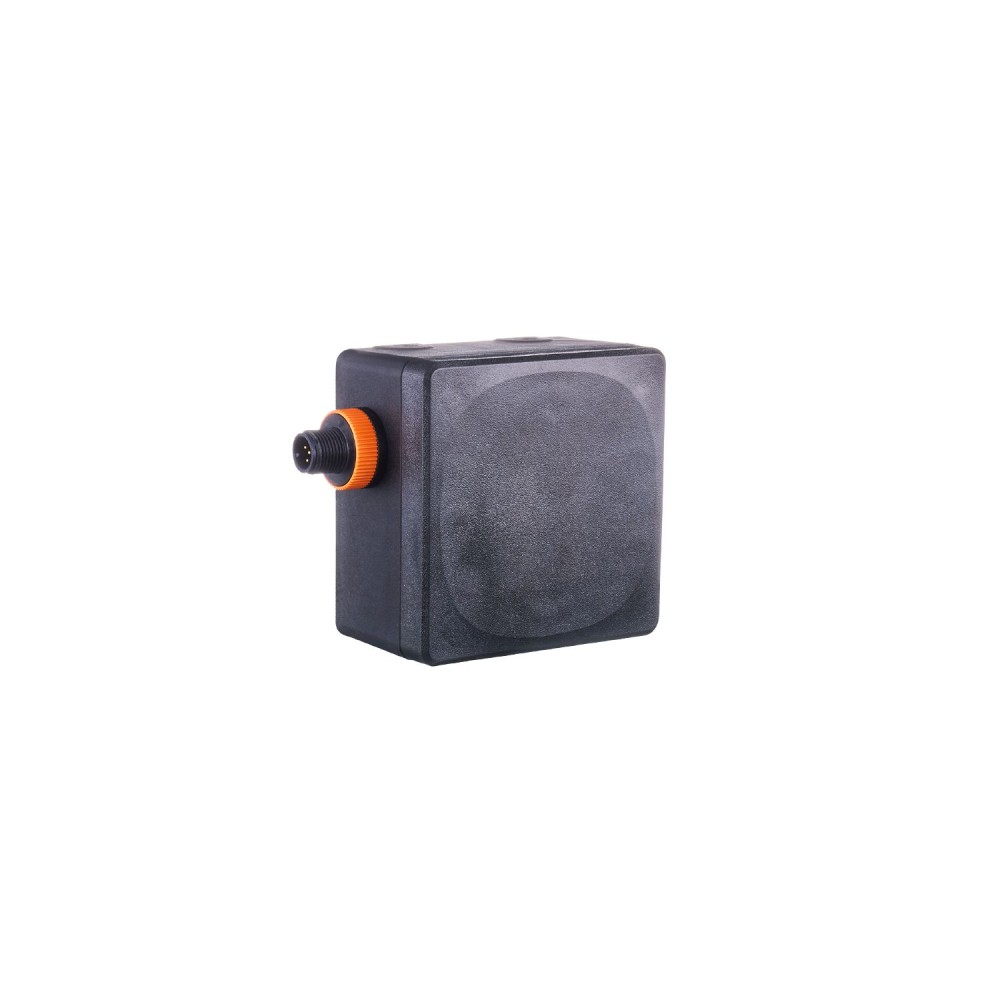

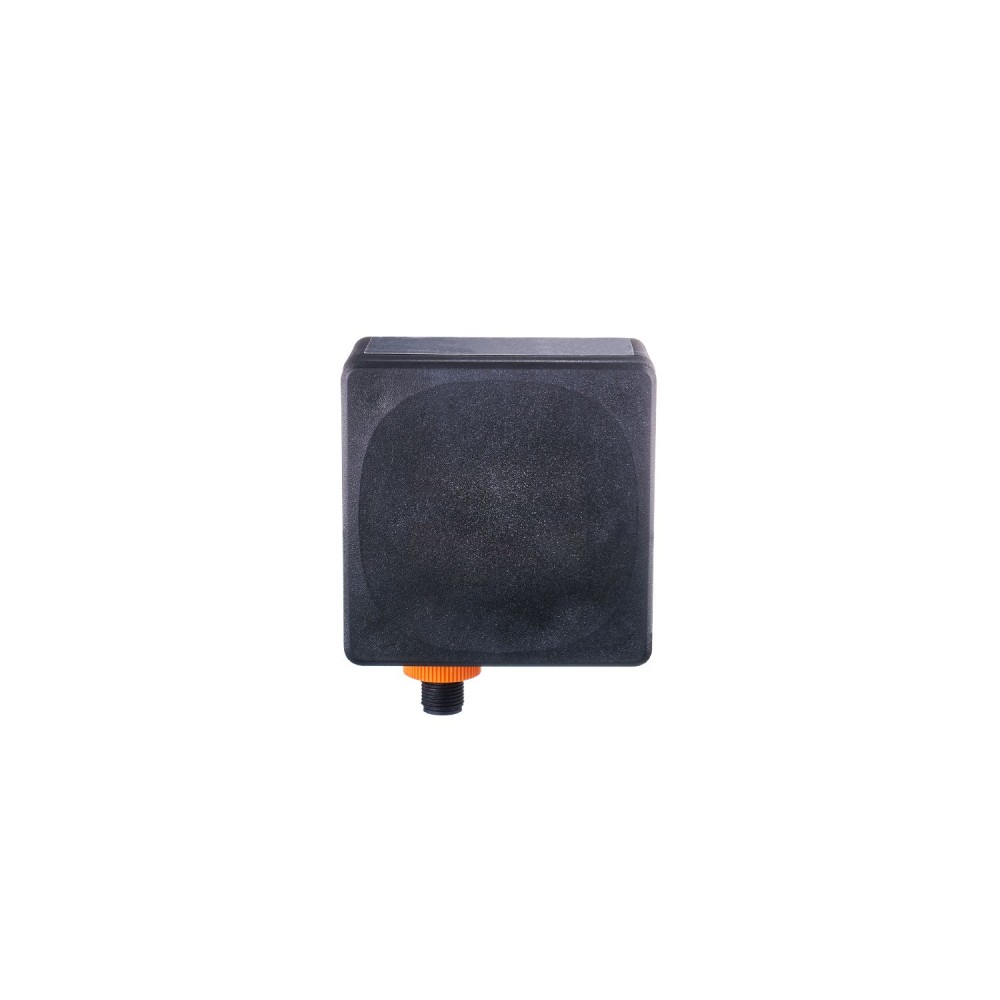

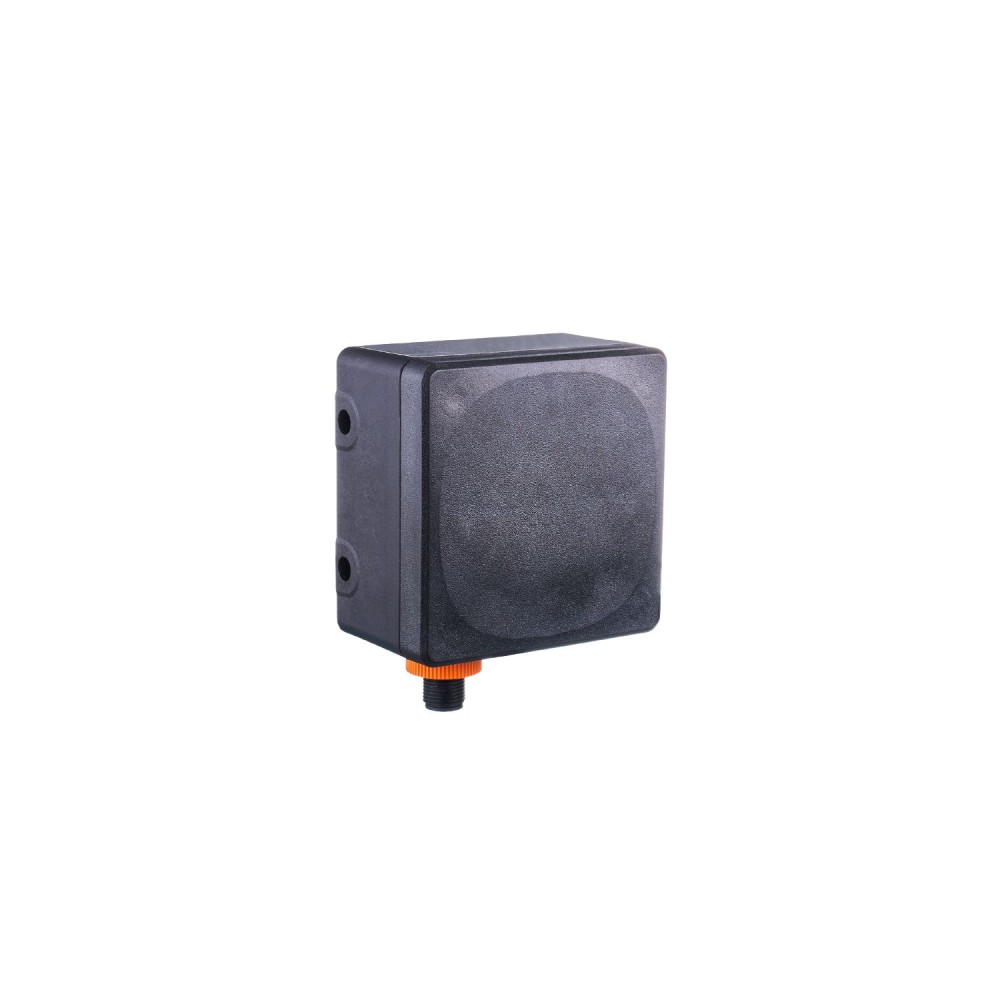

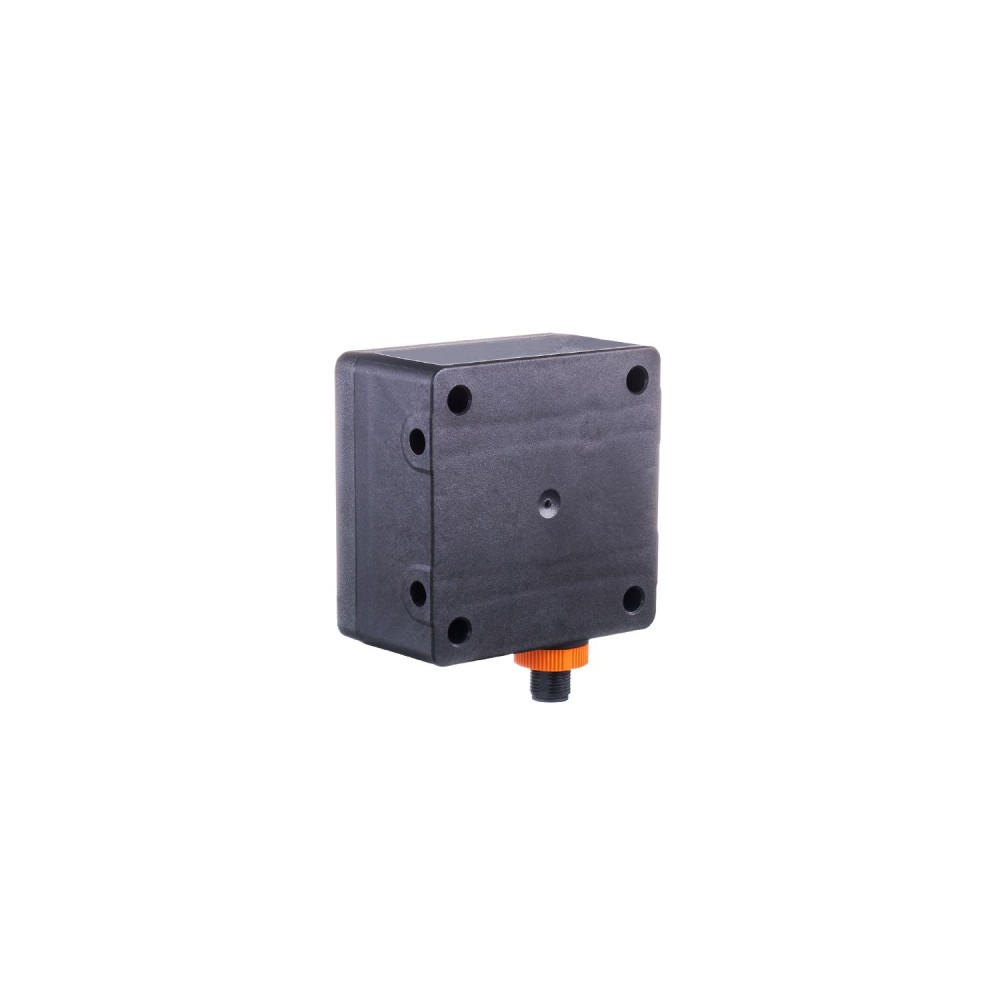

Радарный датчик площади IFM R2DAAF6KG/US/IO-LINK R2D110

Код товара: 195752

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяR2DAAF6KG/US/IO-LINK

Все характеристики

IFM R2D110 дополнительные характеристики

Описание

Угловое разрешение для точного определения координат местоположения, надежные измерения даже в условиях осадков, тумана, пыли и грязи, 8 свободно настраиваемых зон мониторинга, режимы работы можно настраивать в соответствии с конкретным применением.

Характеристики Радарный датчик площади IFM R2DAAF6KG/US/IO-LINK R2D110

Основные характеристики

MTTF[лет]	53
Быстрое изменение температуры	DIN EN 60068-2-14 NaTA = -40°C, TB = 85°C, t1 = 30 min, t2 = <, 30 s, 300 cycles
Вес[г]	399.2
Входы	IN1активация/деактивация радара
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал OUT1, коммутационный сигнал IO-LinkOUT2
Данные процесса IO-Link (циклические)	Функция Длина бита Состояние зоны тревоги 8 Положение X объекта 116 Положение Y объекта 116 Скорость X объекта 116 Скорость Y объекта 116 Производительность объекта 18 RCS объекта 18 Достоверность объекта 18 Положение X объекта 216 Положение Y объекта 216 Скорость X объекта 216 Скорость Y объекта 216 Производительность объекта 28 RCS объекта 28 Достоверность объекта 28 Состояние устройства 4 Наклон датчика1
Диапазон [м]	0.3...50, (referred to E23014)
Диапазон измерения[м]	0.3...50, (see diagram:)
Жилье	прямоугольный
Защита	IP 65, IP 66, IP 67, IP 69K, (с установленными разъемами или защитными колпачками)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Испытание в солевом тумане	DIN EN 60068-2-11 Циклы испытаний Ka8
Класс защиты	III
Код производителя	R2DAAF6KG/US/IO-LINK
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	1000
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	жилье: ПА, обтекатель: PEI, Уплотнение: HNBR
Мин. время цикла процесса [мс]	3.2
Монтаж	монтируемый заподлицо
Общее количество входов и выходов	3
Общее количество выходов	2
Одобрение радио для	ЕС/RED, Великобритания, Аргентина, Австралия, Мексика, Намибия, Новая Зеландия, Южная Африка
Отображать	состояние переключения: 2 светодиода, желтые, работа: 1 светодиод, зеленый, ошибки: 1 светодиод, красный
Параметры настройки параметров	только через IO-Link
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1520
Постоянная ударопрочность	DIN EN 60068-2-29 Eb40 g 6 мс полусинусоида, 4000 ударов в каждом направлении по 3 осям координат
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемая мощность[Вт]	21, (максимум)
Потребляемый ток [мА]	&, lt, 300, (среднее значение: 150 мА)
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Примечание об утверждении радио	Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе «Загрузки».
Профили	Передача больших двоичных объектов типа BLOBB. Общие сведения о I&, amp, D. Идентификация и диагностика. Функция. Локатор. Функция. URI продукта.
Рабочая частота [ГГц]	60...64
Рабочее напряжение[В]	10...30 постоянного тока, (в соответствии с SELV/PELV, цепи с ограниченной энергией согласно IEC/UL 61010-1 3-е изд., кл. 9.4)
Размеры[мм]	80 x 80 x 45
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя излучаемая мощность EIRP [дБм]	15
Средняя спектральная плотность мощности EIRP [дБм/МГц]	-15
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Требуемый тип главного порта	А
Угол раскрытия цилиндрический[°]	горизонтальный140вертикальный50
Ударопрочность	DIN EN 60068-2-27 Ea50 g 11 мс полусинусоида, 10 ударов в каждом направлении по 3 осям координат
Устойчивость к вибрации	DIN EN 60068-2-6 Fc10 g 10 циклов частоты, 1 октава/минута, по 3 осям
Функции IO-Link (ациклические)	метка, специфичная для приложения, счетчик часов работы, количество событий срабатывания, внутренняя температура, настройка ROI, задержки переключения, передатчик можно отключить
Частота дискретизации [Гц]	20
Электрическое проектирование	PNP/NPN, (параметризуемый)
Электробезопасность	DIN EN 61010-2-201 электрический удар / электропитание только через цепи SELV/PELV
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 ВЧ-излучение10 В/мDIN EN 61000-4-4 Пик2 кVDIN EN 61000-4-6 ВЧ-проводимость10 VDIN EN 61000-6-2 помехоустойчивость/промышленная средаEN 55032 класс излучения A
