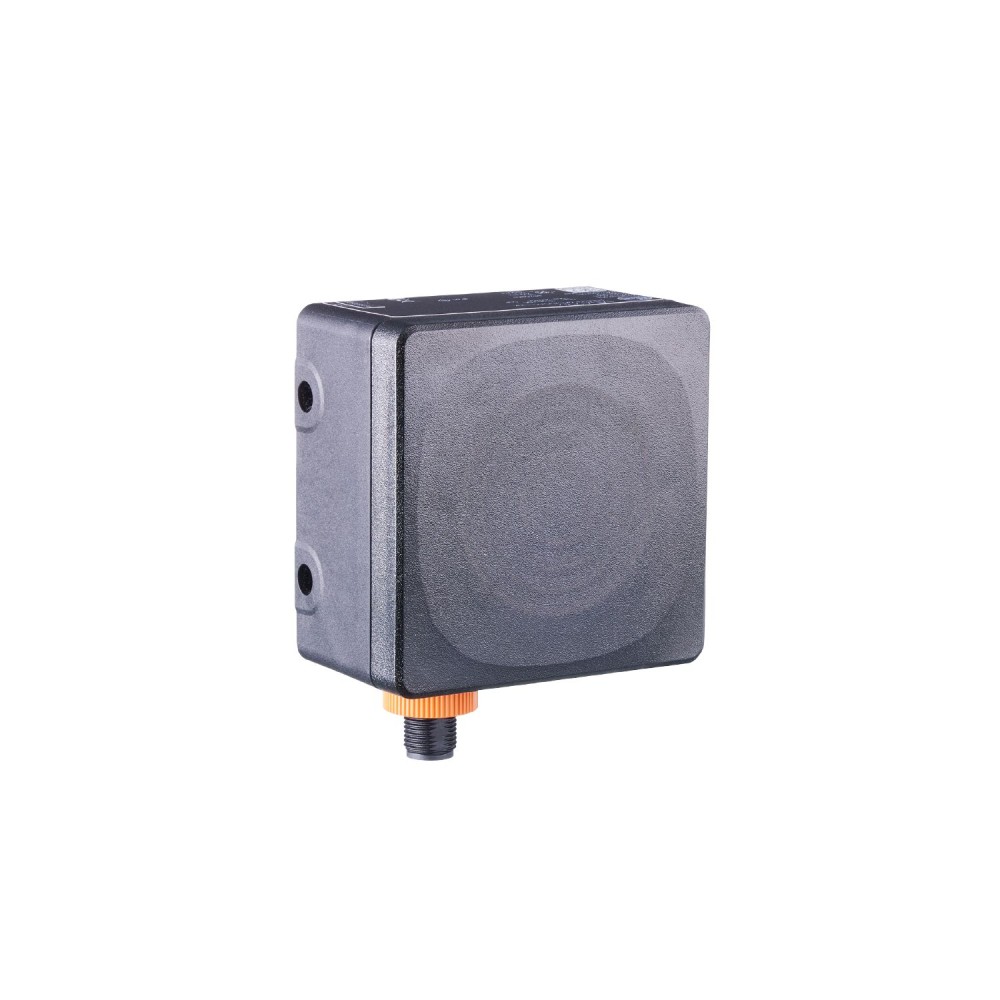

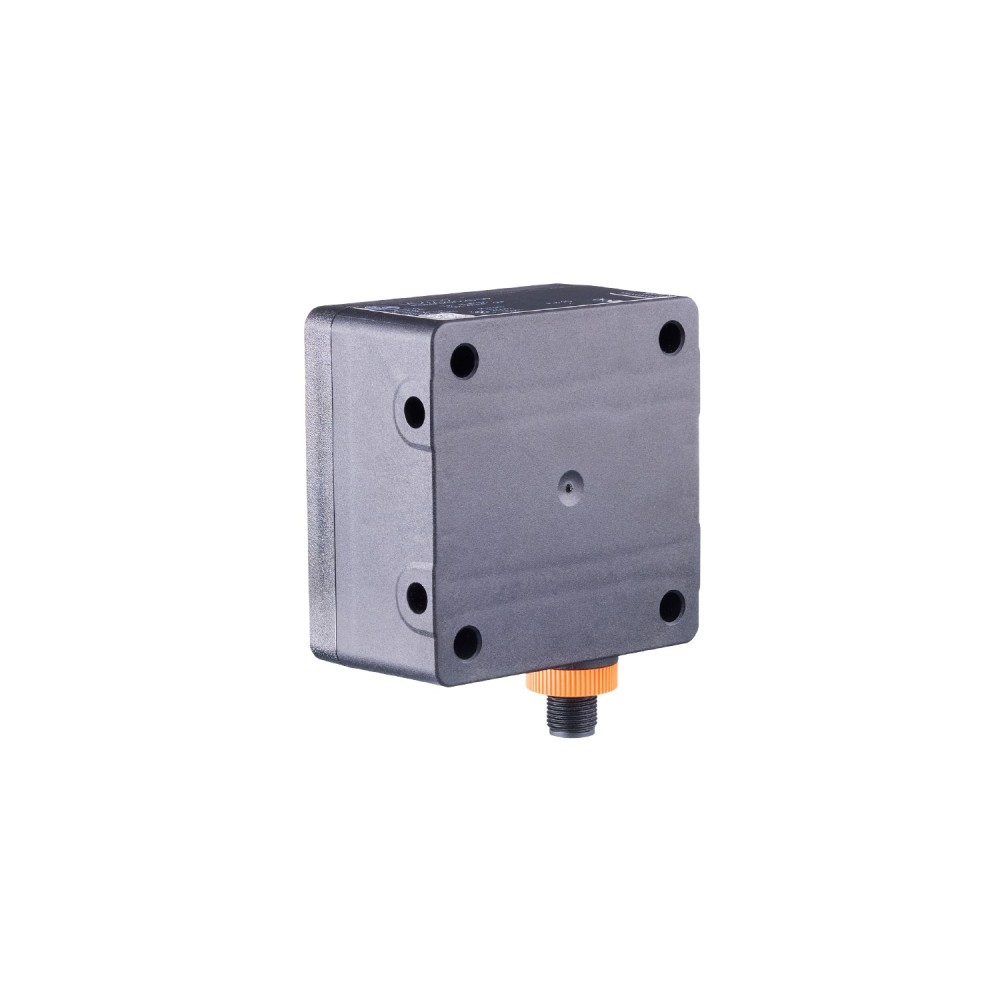

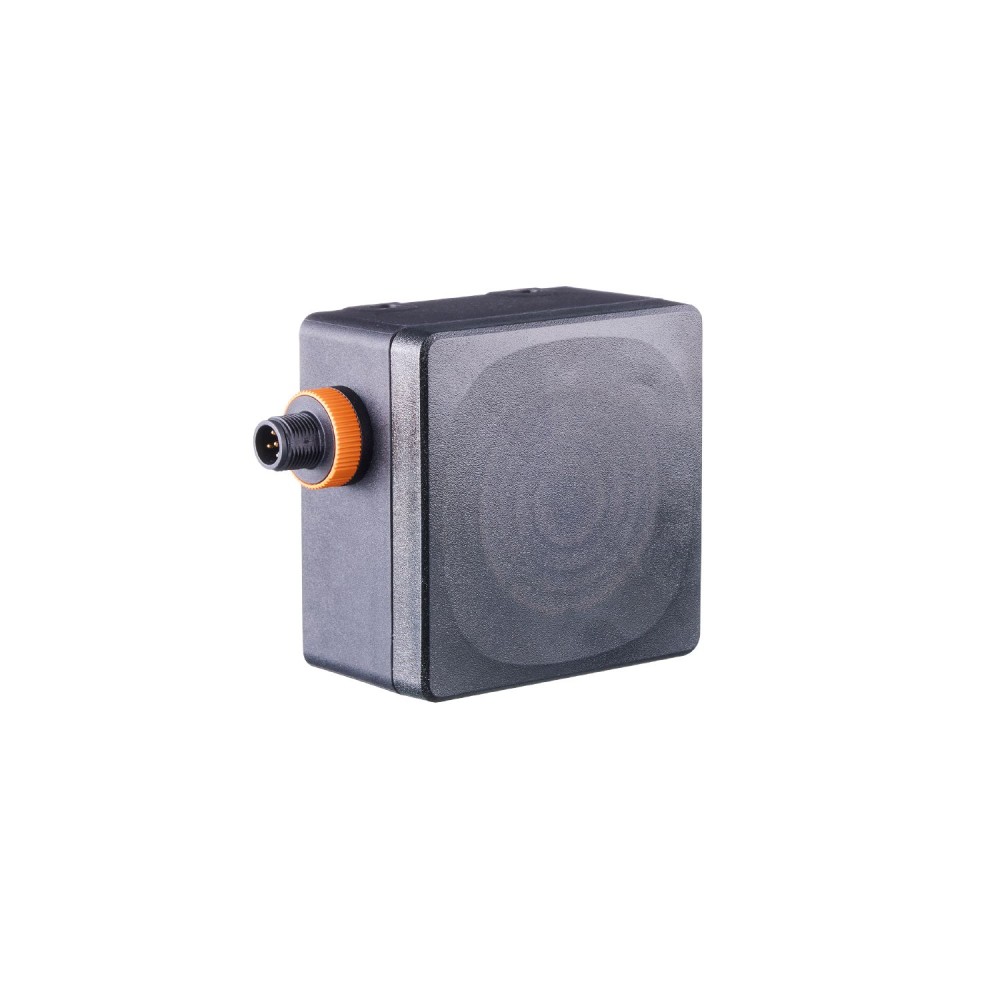

Радарный датчик расстояния IFM R1DBAOOKG/US/CAN R1D201

Код товара: 195749

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяR1DBAOOKG/US/CAN

Все характеристики

IFM R1D201 дополнительные характеристики

Описание

Большие дальности и широкий диапазон температур, Надежные измерения даже в условиях осадков, тумана, пыли и грязи, Одновременное определение расстояния и скорости, Режимы работы можно настраивать в соответствии с конкретным применением, Интуитивно понятная настройка и визуализация измеренных данных с помощью программного обеспечения ifm Vision Assistant

Характеристики Радарный датчик расстояния IFM R1DBAOOKG/US/CAN R1D201

Основные характеристики

MTTF[лет]	56
Быстрое изменение температуры	DIN EN 60068-2-14 NaTA = -40°C, TB = 85°C, t1 = 30 min, t2 = <, 30 s, 300 cycles
Вес[г]	415.3
Диапазон [м]	0.1...50, (referred to E23014)
Диапазон измерения[м]	0.1...50, (see diagram:)
Жилье	прямоугольный
Заводские настройки	Скорость передачи данных: 250 кбит/с Адрес устройства (ЭБУ): 126 Интерфейс UDS: 1000 кбод
Защита	IP 65, IP 66, IP 67, IP 69K, (с установленными разъемами или защитными колпачками)
Защита от обратной полярности	да
Интерфейс связи	МОЖЕТ
Испытание в солевом тумане	DIN EN 60068-2-11 Циклы испытаний Ka8
Класс защиты	III
Код производителя	R1DBAOOKG/US/CAN
Количество CAN-интерфейсов	1
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	1000
Максимальная средняя спектральная плотность излучаемой мощности [дБм/МГц]	-17
Материалы	жилье: ПА, обтекатель: PEI, Уплотнение: HNBR
Монтаж	монтируемый заподлицо
Одобрение UL	Ta-40...65 °CТип корпусаИсточник питания Тип 1Ограниченное энергопотреблениеНомер файла ULE205959
Одобрение радио для	ЕС/RED, Великобритания, США, Канада, Австралия, Чили, Япония, Мексика, Намибия, Новая Зеландия
Отображать	работа1x светодиод, зеленыйошибки1x светодиод, красный
Параметры настройки параметров	через ПК с ifm Vision Assistant
Пиковая мощность излучения EIRP [дБм]	30
Постоянная ударопрочность	DIN EN 60068-2-29 Eb40 g 6 мс полусинусоида, 4000 ударов в каждом направлении по 3 осям координат
Потребляемая мощность[Вт]	9, (максимум)
Потребляемый ток [мА]	&, lt, 300, (среднее значение: 150 мА)
Примечание	Более подробную информацию см. в руководстве по программному обеспечению, доступном в разделе «Загрузки».
Примечание об утверждении радио	Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе «Загрузки».
Протокол	SAE J1939
Рабочая частота [ГГц]	77...81
Рабочее напряжение[В]	9...32 постоянного тока, (в соответствии с SELV/PELV, цепи с ограниченной энергией согласно IEC/UL 61010-1 3-е изд., кл. 9.4)
Размеры[мм]	80 x 80 x 45
Скорость передачи	250 (125...1000) kBaud
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип использования	настройка параметров, передача данных
Угол раскрытия цилиндрический[°]	горизонтальный40вертикальный20
Ударопрочность	DIN EN 60068-2-27 Ea50 g 11 мс полусинусоида, 10 ударов в каждом направлении по 3 осям координат
Устойчивость к вибрации	DIN EN 60068-2-6 Fc10 g 10 циклов частоты, 1 октава/минута, по 3 осям
Частота дискретизации [Гц]	20
Электробезопасность	DIN EN 61010-2-201 электрический удар / электропитание только через цепи SELV/PELV
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 ВЧ-излучение10 В/мDIN EN 61000-4-4 Пик2 кVDIN EN 61000-4-6 ВЧ-проводимость10 VDIN EN 61000-6-2 помехоустойчивость/промышленная средаEN 55032 класс излучения A
