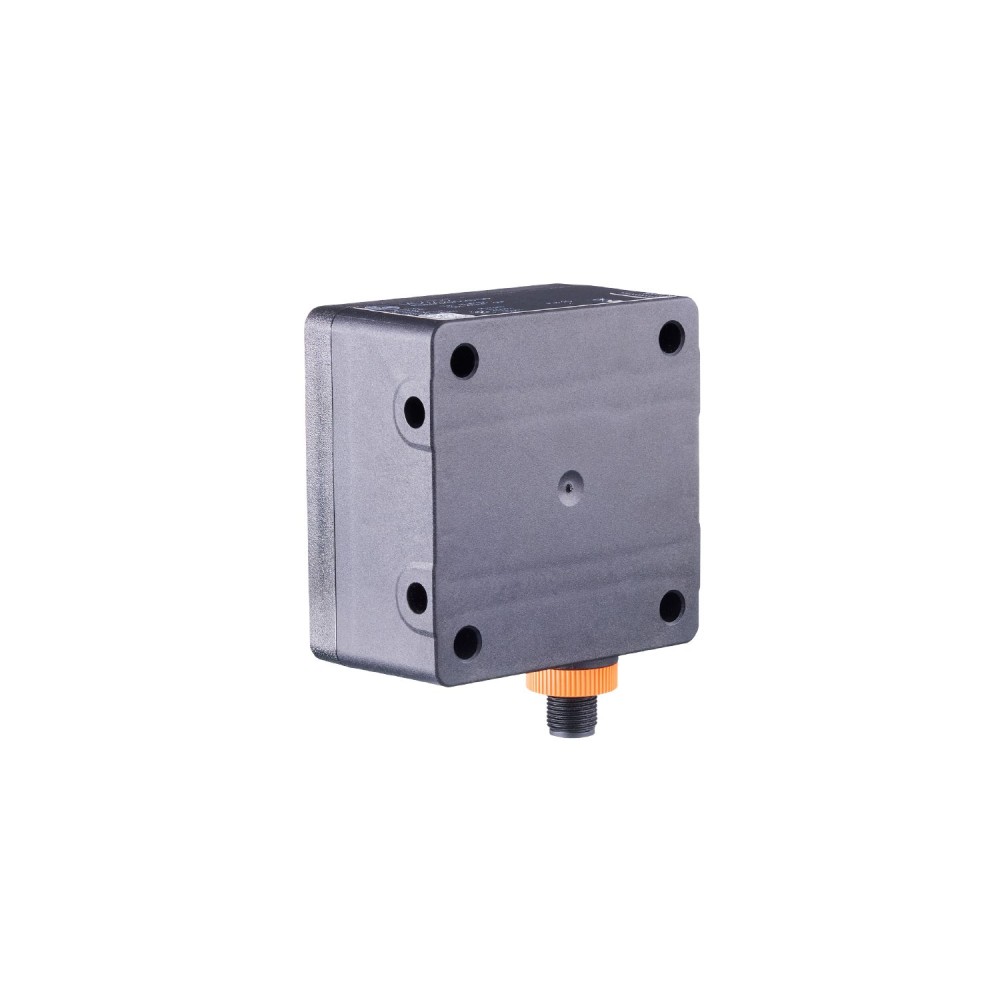

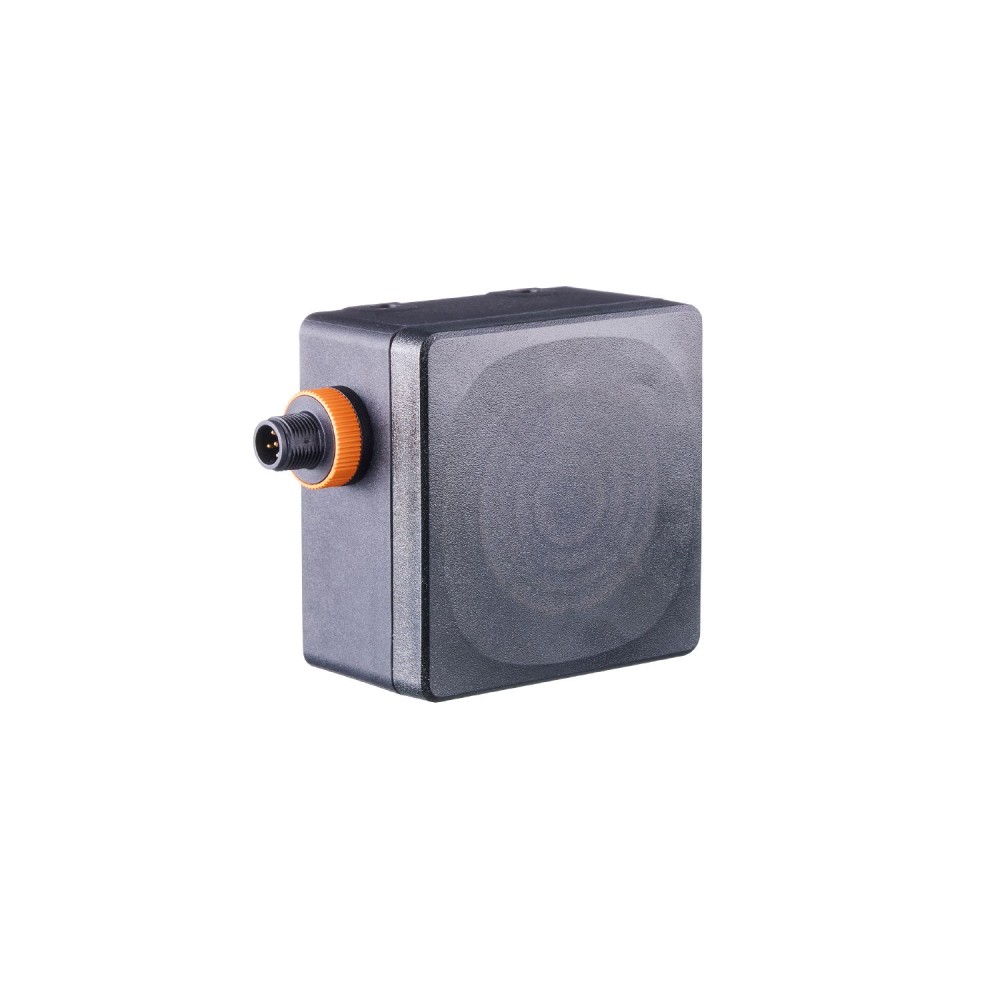

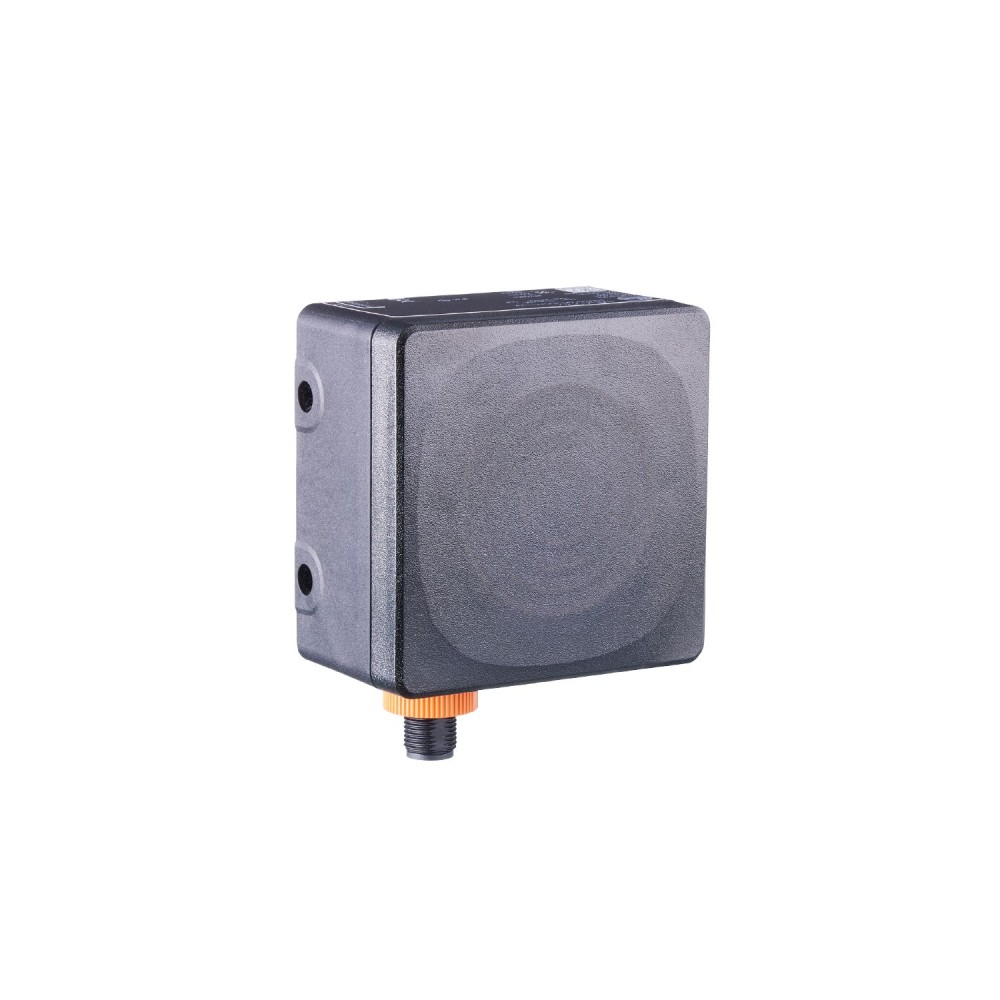

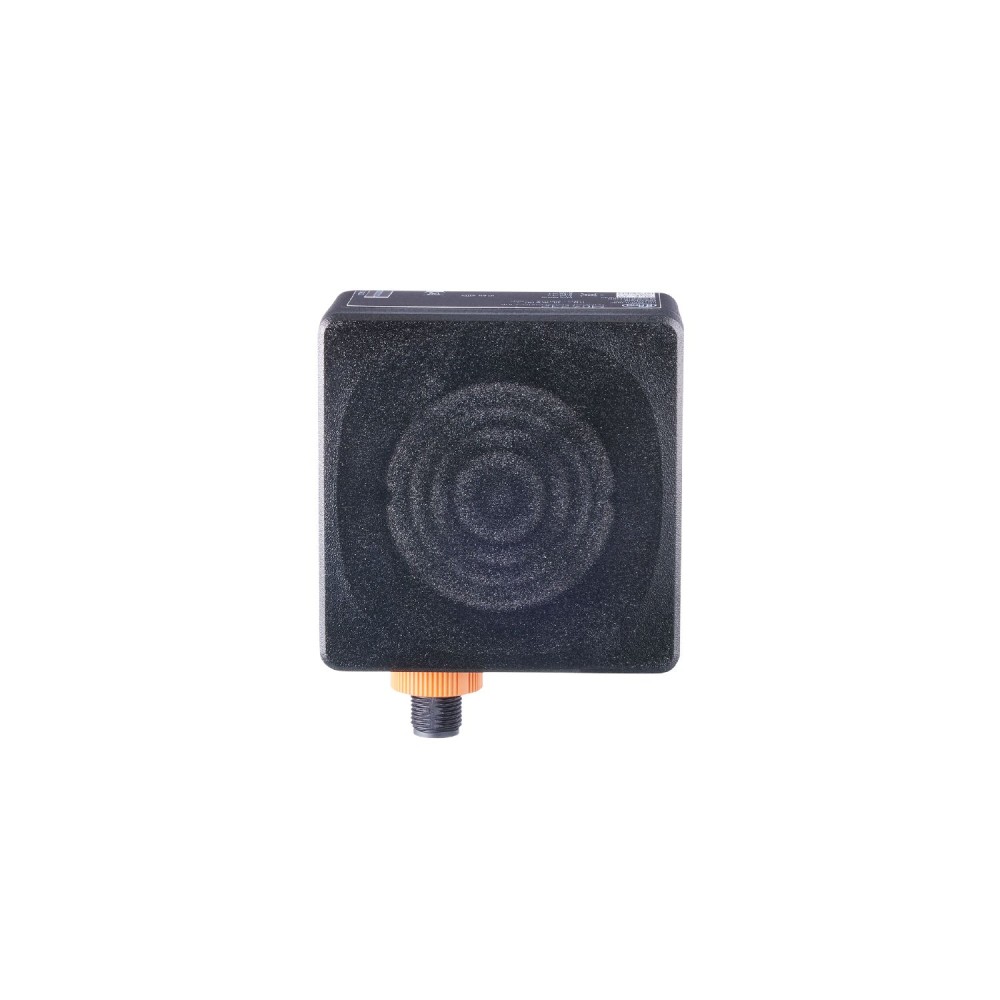

Радарный датчик расстояния IFM R1DAAF6KG/US/IO-Link R1D100

Код товара: 195746

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяR1DAAF6KG/US/IO-Link

Все характеристики

IFM R1D100 дополнительные характеристики

Описание

Большие дальности и широкий диапазон температур, Надежные измерения даже в условиях осадков, тумана, пыли и грязи, Одновременное определение расстояния и скорости, Режимы работы можно настраивать в соответствии с конкретным применением

Характеристики Радарный датчик расстояния IFM R1DAAF6KG/US/IO-Link R1D100

Основные характеристики

MTTF[лет]	53
Аналоговый выход напряжения[В]	0...10, инвертируемый, (масштабируемый)
Аналоговый выходной сигнал температурного коэффициента [% от диапазона / 10 K]	± 0,1
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Быстрое изменение температуры	DIN EN 60068-2-14 NaTA = -40°C, TB = 85°C, t1 = 30 min, t2 = <, 30 s, 300 cycles
Вес[г]	413.6
Входы	IN1активация/деактивация радара
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	Сигнал переключения OUT1, IO-Link Сигнал переключения OUT2, аналоговый сигнал
Гистерезис[мм]	5, (параметризуемый)
Данные процесса IO-Link (циклические)	функция длина бита расстояние 32 скорость 32 мощность 8 RCS 8 наклон датчика 1 состояние устройства 4 двоичная коммутационная информация4
Диапазон [м]	0,1...50, (относится к 10 см уголковому отражателю)
Диапазон измерения[м]	0.1...50, (see diagram:)
Жилье	прямоугольный
Защита	IP 65, IP 66, IP 67, IP 69K, (с установленными разъемами или защитными колпачками)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Испытание в солевом тумане	DIN EN 60068-2-11 Циклы испытаний Ka8
Класс защиты	III
Код производителя	R1DAAF6KG/US/IO-Link
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	1000
Макс. нагрузка [Ом]	500, (<, 250 Ω: Ub 16...30 V DC, 250...500 Ω: Ub 18...30 V DC)
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	жилье: ПА, обтекатель: PEI, Уплотнение: HNBR
Мин. время цикла процесса [мс]	3.2
Мин. нагрузка [Ом]	2000
Монтаж	монтируемый заподлицо
Общее количество входов и выходов	3
Общее количество выходов	2
Одобрение радио для	ЕС/RED, Великобритания, Аргентина, Австралия, Мексика, Намибия, Новая Зеландия, Южная Африка
Отображать	состояние переключения: 2 светодиода, желтые, работа: 1 светодиод, зеленый, ошибки: 1 светодиод, красный
Ошибка линейности аналогового выхода [% от диапазона]	± 0,15
Параметры настройки параметров	только через IO-Link
Повторяемость аналогового выходного сигнала [% от диапазона]	<, 0,1
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1518
Постоянная ударопрочность	DIN EN 60068-2-29 Eb40 g 6 мс полусинусоида, 4000 ударов в каждом направлении по 3 осям координат
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемая мощность[Вт]	21, (максимум)
Потребляемый ток [мА]	&, lt, 300, (среднее значение: 150 мА)
Примечание о температуре окружающей среды	без использования аналогового выхода: -40...85 °C
Примечание об утверждении радио	Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе «Загрузки».
Профили	Передача больших двоичных объектов типа BLOBB. Общие сведения о I&, amp, D. Идентификация и диагностика. Функция. Локатор. Функция. URI продукта.
Рабочая частота [ГГц]	60...64
Рабочее напряжение[В]	10...30 постоянного тока, (в соответствии с SELV/PELV, цепи с ограниченной энергией согласно IEC/UL 61010-1 3-е изд., кл. 9.4)
Размеры[мм]	80 x 80 x 45
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
Средняя излучаемая мощность EIRP [дБм]	20
Средняя спектральная плотность мощности EIRP [дБм/МГц]	-10
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...80
Температура хранения[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Точность аналогового выхода [% от диапазона]	± 0,2 (в дополнение к характеристикам точности в разделе дополнительных данных)
Требуемый тип главного порта	А
Угол раскрытия цилиндрический[°]	горизонтальный40вертикальный30
Ударопрочность	DIN EN 60068-2-27 Ea50 g 11 мс полусинусоида, 10 ударов в каждом направлении по 3 осям координат
Устойчивость к вибрации	DIN EN 60068-2-6 Fc10 g 10 циклов частоты, 1 октава/минута, по 3 осям
Функции IO-Link (ациклические)	тег, специфичный для приложения, счетчик часов работы, количество событий триггера, внутренняя температура, настройка ROI
Частота дискретизации [Гц]	20...100
Электрическое проектирование	PNP/NPN, (параметризуемый)
Электробезопасность	DIN EN 61010-2-201 электрический удар / электропитание только через цепи SELV/PELV
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 ВЧ-излучение10 В/мDIN EN 61000-4-4 Пик2 кVDIN EN 61000-4-6 ВЧ-проводимость10 VDIN EN 61000-6-2 помехоустойчивость/промышленная средаEN 55032 класс излучения A
