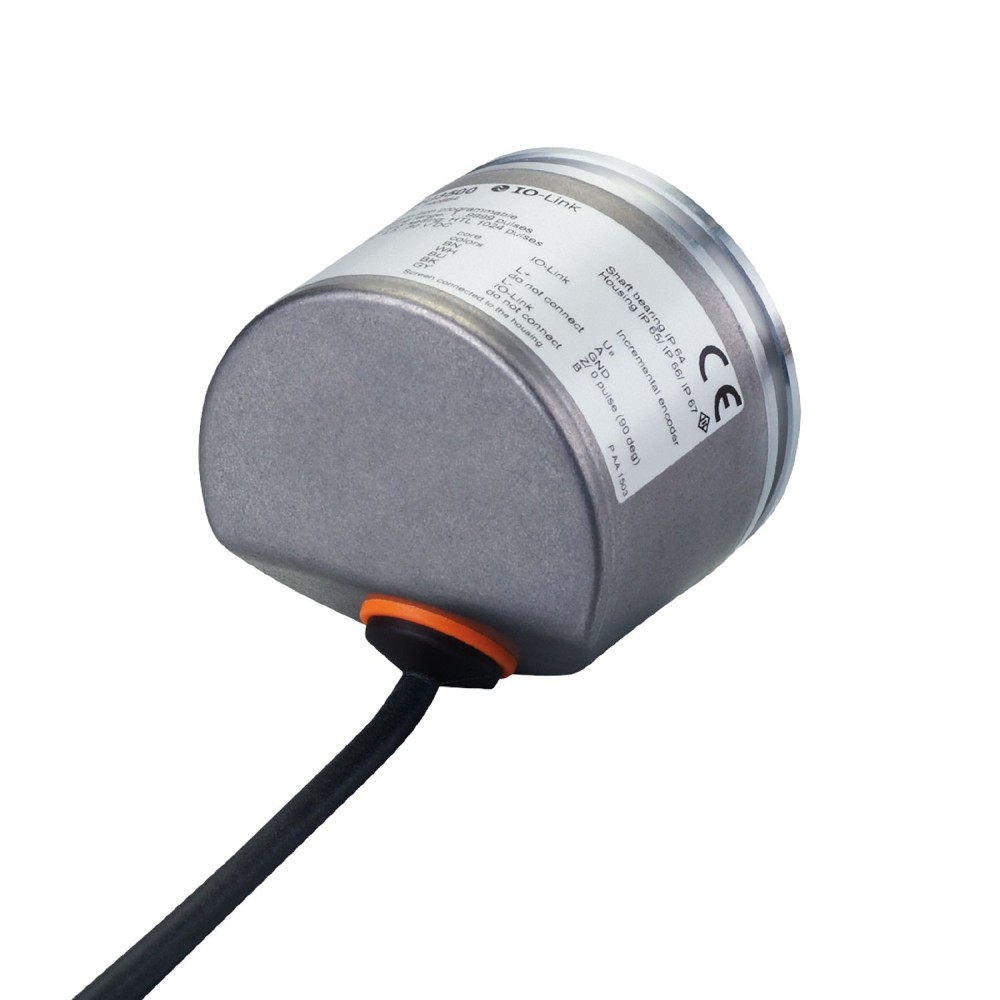

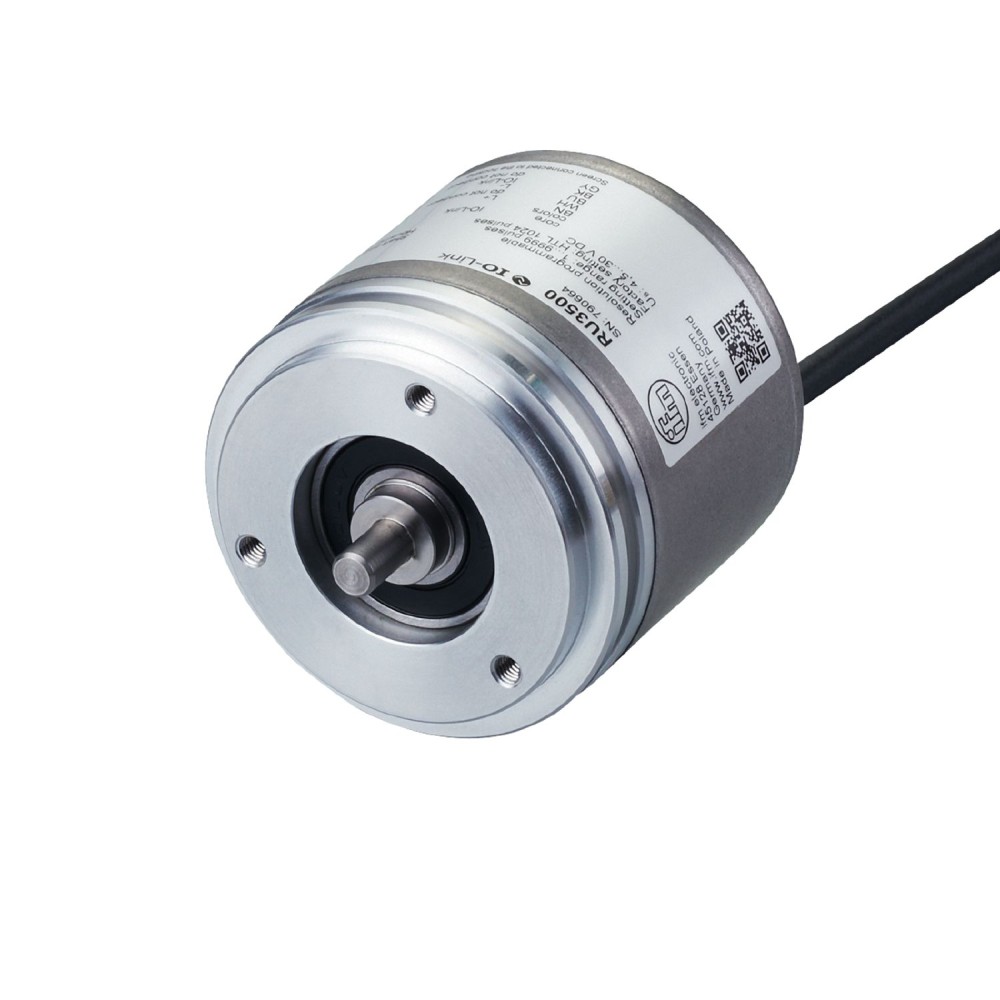

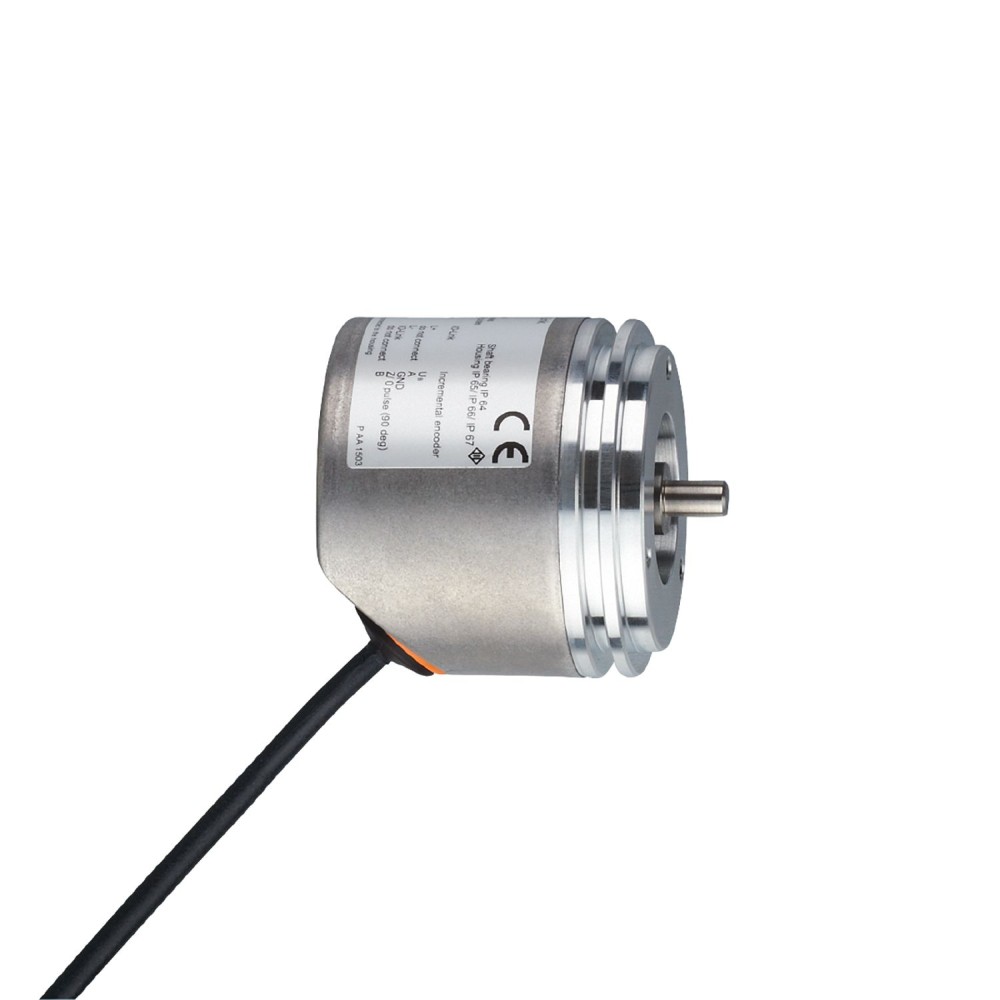

Инкрементальный энкодер со сплошным валом IFM INCREMENTAL ENCODER BASIC LINE RU3500

Код товара: 195739

IFM Производитель

25 532 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Код производителяINCREMENTAL ENCODER BASIC LINE

Все характеристики

IFM RU3500 дополнительные характеристики

Описание

Определенная последовательность импульсов для надежного определения скорости вращения, Для точного определения положения и линейного измерения, Высокая устойчивость к ударам и вибрации благодаря магнитному принципу измерения, Свободно программируемое разрешение от 1 до 10 000

Характеристики Инкрементальный энкодер со сплошным валом IFM INCREMENTAL ENCODER BASIC LINE RU3500

Основные характеристики

IO-Link	Кабель: 2 м, Ø 4,9 мм, радиальный, также может использоваться аксиально, 5 x 0,14 мм²
MTTF[лет]	292
Вес[г]	434.5
Время задержки включения [с]	0.5
Диаметр вала[мм]	6
Жилье	цилиндрический
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER BASIC LINE
Количество в упаковке	1 шт.
Конструкция вала	сплошной вал
Крепежный фланец	синхрофланец
Макс. обороты электрические [об/мин]	12000
Макс. обороты, механические [об/мин]	12000
Макс. осевая нагрузка на вал (на конце вала)[Н]	40
Макс. относительная влажность воздуха[%]	95, (конденсация не допускается)
Макс. пусковой крутящий момент [Нм]	0.01
Макс. радиальная нагрузка на вал (на конце вала)[Н]	60
Материал вала	нержавеющая сталь
Материалы	фланец: алюминий, корпус: нержавеющая сталь (444/1.4521), кабельный штекер: полиамид
Мин. время цикла процесса [мс]	2.3
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Потребляемый ток [мА]	<, 150
Примечание о температуре окружающей среды	для гибко проложенного кабеля: -25 °C
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Размеры[мм]	Ø 58 / L = 63.5
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IO-Link	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...80
Температура хранения[°C]	-40...80
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	100 g
Устойчивость к вибрации	20 g
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
