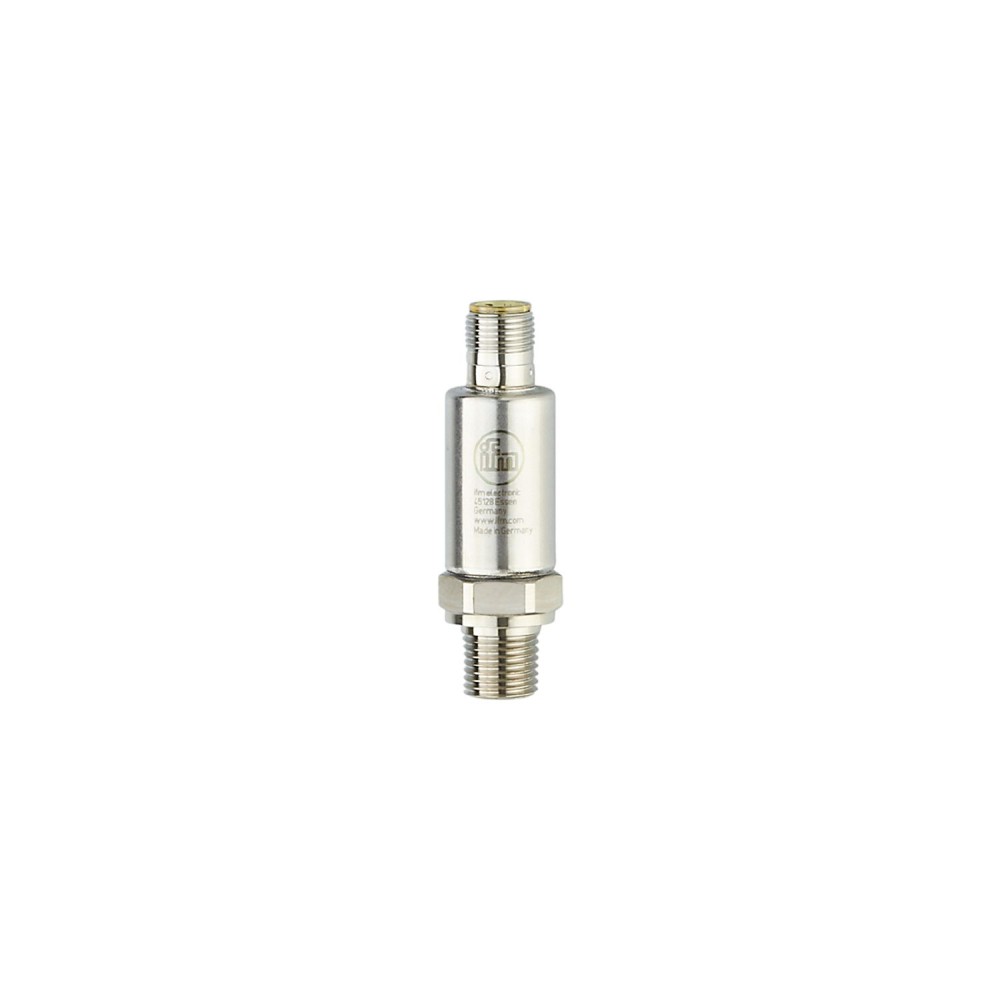

Реле давления с IO-Link IFM PV-010MSER14-UFRVG/US/ / PV7704

Код товара: 195733

IFM Производитель

20 063 ₽

Быстрый заказ

Характеристики

Код производителяPV7704

Код производителяPV-010MSER14-UFRVG/US/ /

Все характеристики

IFM PV7704 дополнительные характеристики

Описание

Реле давления IFM PV-010MSER14-UFRVG/US/ (PV7704) с IO-Link

Реле давления IFM PV-010MSER14-UFRVG/US/, также известное как PV7704, представляет собой компактное устройство для мониторинга и управления давлением в промышленных системах. Данная модель разработана для точного измерения относительного давления и вакуума в жидкостях и газах.

Основные технические характеристики

Диапазон измерения и тип давления:Устройство поддерживает диапазон измерения от -100 до 1000 kPa (от -0. 1 до 1 MPa), что позволяет применять его как для контроля вакуума, так и для избыточного давления. Такая универсальность обеспечивает гибкость в различных технологических процессах.

Выходной сигнал и интерфейс IO-Link:Реле оснащено двумя цифровыми выходами, один из которых поддерживает интерфейс IO-Link. Это обеспечивает не только передачу коммутационных сигналов, но и расширенные возможности параметризации, диагностики и интеграции в современные автоматизированные системы управления.

Материалы конструкции и степень защиты:Корпус выполнен из нержавеющей стали (316L/1. 4404, 630/1. 4542/17-4 PH), а смачиваемые части из нержавеющей стали (303/1. 4305, 630/1. 4542/17-4 PH), что гарантирует высокую коррозионную стойкость. Степень защиты IP 67 и IP 69K обеспечивает надежную работу в условиях высокой влажности, запыленности и при воздействии струй воды под высоким давлением.

Долговечность:Заявленный срок службы составляет более 60 миллионов циклов давления при давлении в 1, 2 раза больше номинального. Это указывает на высокую надежность и продолжительный период эксплуатации устройства.

Точность точки переключения:Точность точки переключения составляет менее ± 0, 5 % от диапазона согласно стандарту DIN EN 61298-2. Данный параметр критичен для применений, требующих прецизионного контроля давления.

Преимущества

Широкий диапазон измерения, включая вакуум, обеспечивает универсальность применения в различных промышленных задачах.
Встроенный интерфейс IO-Link упрощает интеграцию, конфигурирование и диагностику устройства в современных системах автоматизации.
Прочная конструкция из нержавеющей стали с высокой степенью защиты IP 67 и IP 69K гарантирует надежную работу в агрессивных условиях эксплуатации.
Длительный срок службы, составляющий более 60 миллионов циклов давления, способствует снижению затрат на обслуживание и замену оборудования.

Характеристики Реле давления с IO-Link IFM PV-010MSER14-UFRVG/US/ / PV7704

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	62.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 67
Диапазон измерения	-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 0,25 МПарP1 = 0,23 МПау1 = Hno, SP2 = 0,75 МПарP2 = 0,73 МПау2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-010MSER14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление [МПа]	30
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление [МПа]	2.5
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault784
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
С шагом [МПа]	0.0005
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение R 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.095...0.995 МПа
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.09...1 МПа
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
