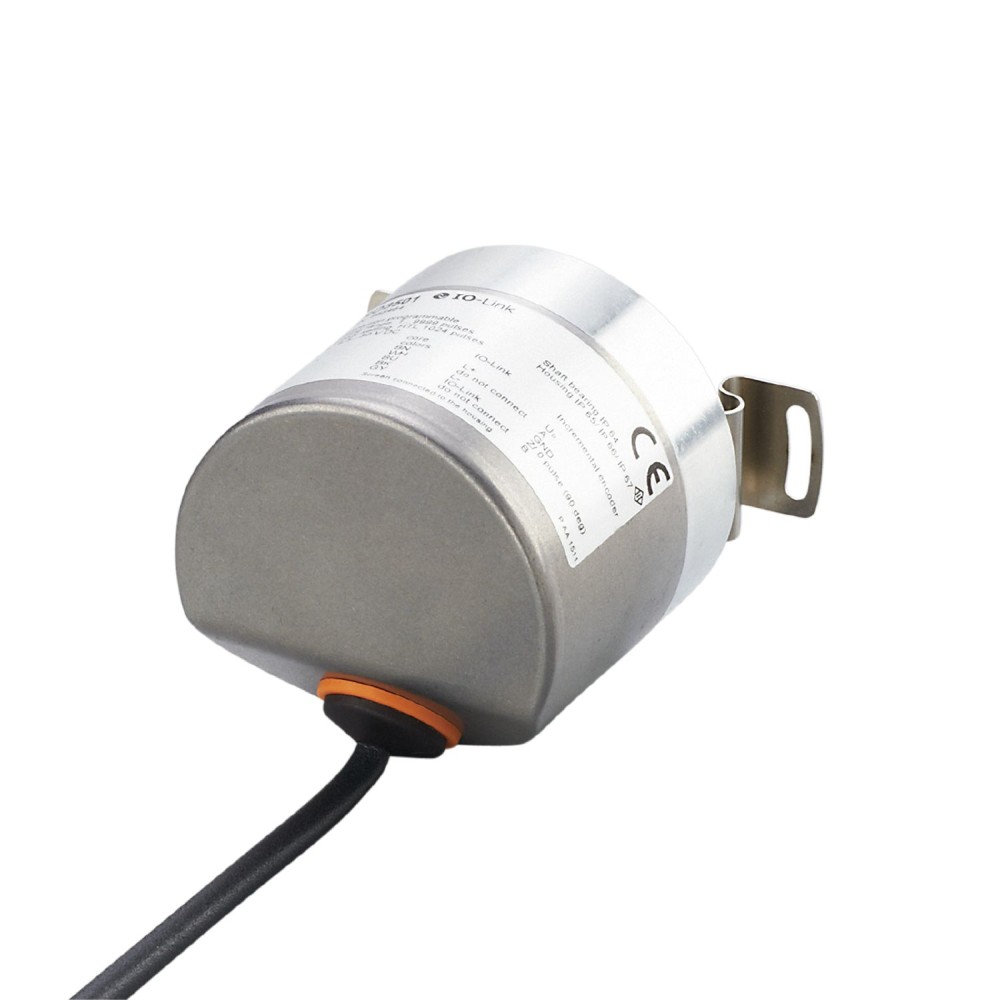

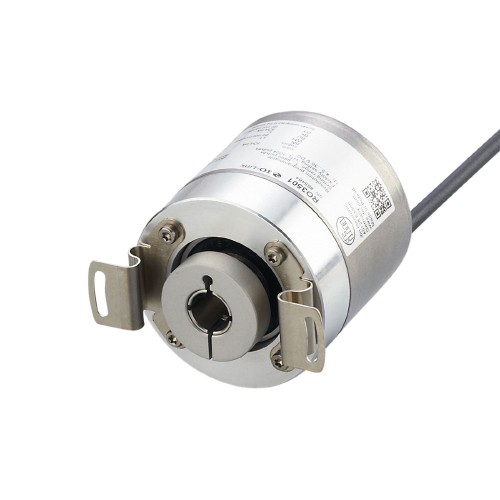

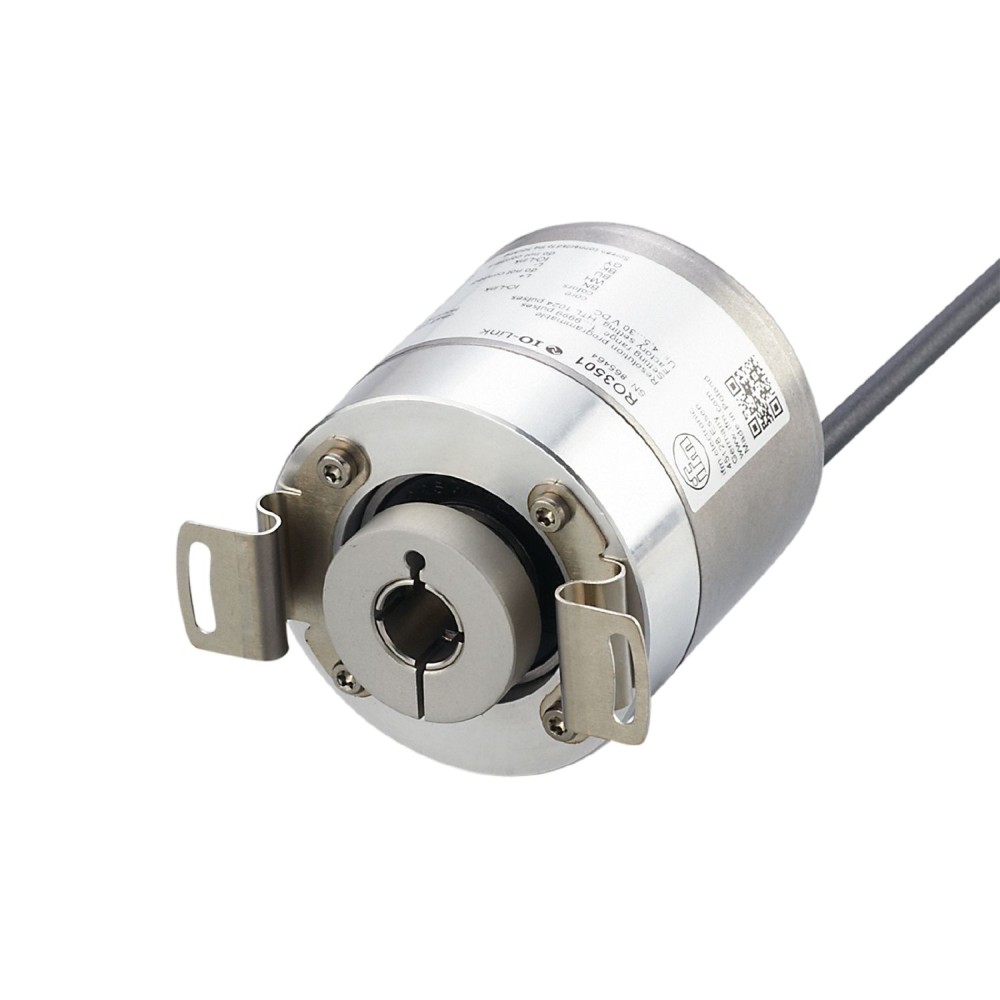

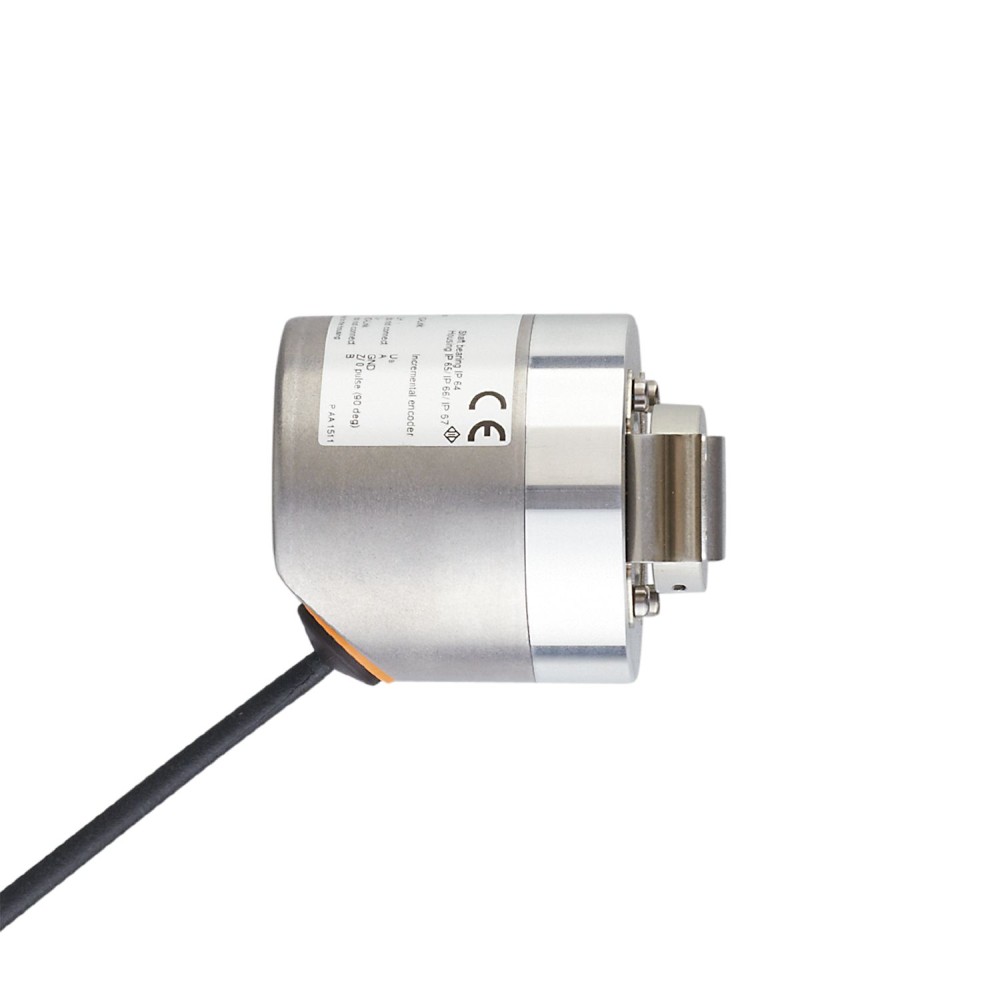

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3501

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RO3501 предназначен для точного определения скорости вращения, положения и линейного измерения в промышленных условиях. Данный энкодер характеризуется высокой степенью адаптации и устойчивостью к внешним воздействиям.

Ключевые характеристики

Разрешение и параметризация:Энкодер RO3501 предлагает настраиваемое разрешение в диапазоне от 1 до 10000 импульсов на оборот, с заводской настройкой 1024 импульса. Эта функция позволяет адаптировать устройство под различные задачи, требующие как высокой точности, так и более общих измерений, что снижает потребность в использовании нескольких модификаций энкодеров.

Тип вала и механическая конструкция:Модель оснащена полым валом диаметром 12 мм, открытым с одной стороны. Такая конструкция упрощает монтаж на существующие валы машин и механизмов, обеспечивая компактность и надежность соединения. Материал вала — нержавеющая сталь, что гарантирует долговечность в агрессивных средах.

Интерфейс связи и электрическое исполнение:Энкодер поддерживает интерфейс IO-Link, что обеспечивает удобство параметризации и интеграции в современные системы автоматизации, а также позволяет сохранять данные о положении даже при потере питания. Электрическое исполнение HTL/TTL (High-Transistor Logic / Transistor-Transistor Logic) обеспечивает совместимость с широким спектром контроллеров и устройств ввода.

Степень защиты и принцип обнаружения:Устройство имеет высокую степень защиты IP 65 и IP 66, при этом корпус соответствует IP 67, а вал — IP 65. Магнитная система обнаружения обеспечивает высокую устойчивость к ударам (100 g) и вибрации (20 g), что критически важно для надежной работы в тяжелых промышленных условиях.

Преимущества

• Гибкость применения:Параметризуемое разрешение и поддержка IO-Link обеспечивают высокую адаптивность энкодера к различным требованиям систем управления и позволяют оптимизировать процессы точного позиционирования и измерения скорости.
• Надежность в эксплуатации:Высокая степень защиты IP 65/66/67 в сочетании с магнитной системой обнаружения гарантирует стабильную работу энкодера в условиях повышенной влажности, запыленности, а также при значительных механических воздействиях.
• Простота интеграции:Полый вал и универсальное электрическое исполнение HTL/TTL упрощают механическую и электрическую интеграцию энкодера в существующие и новые промышленные установки.
