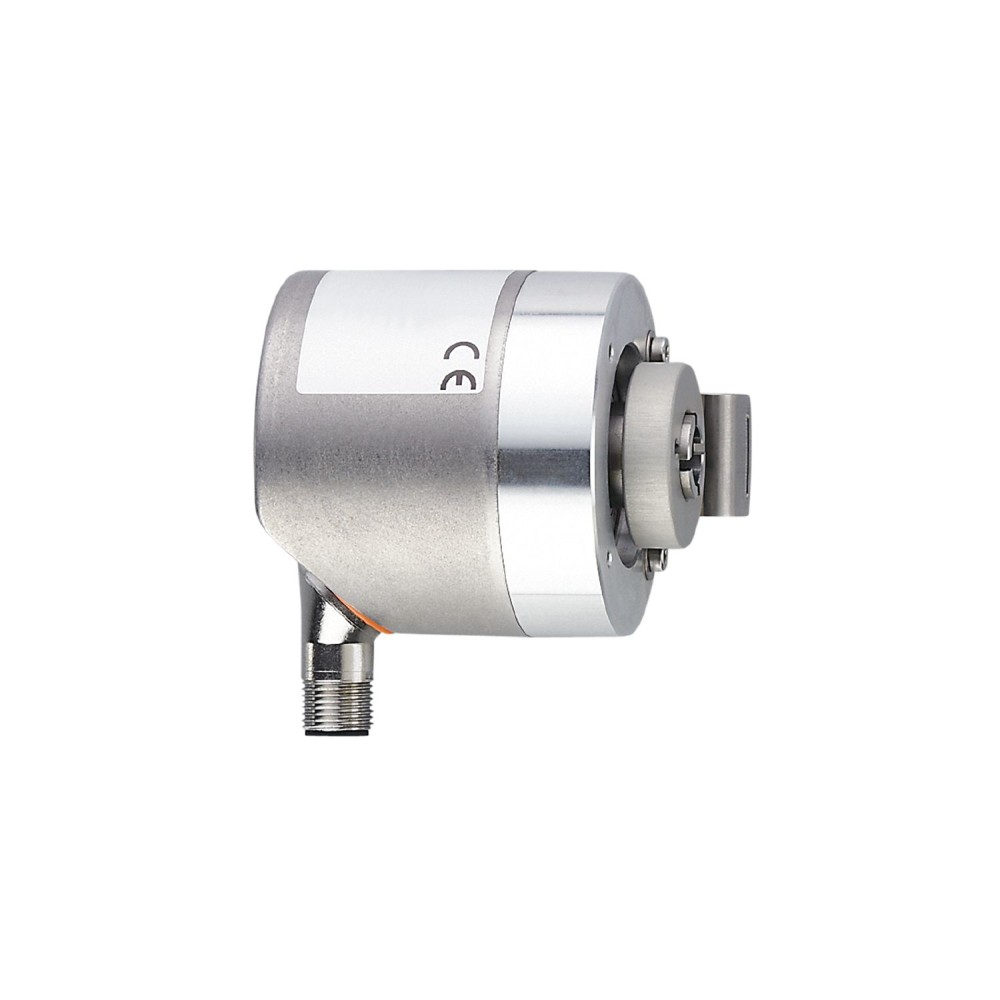

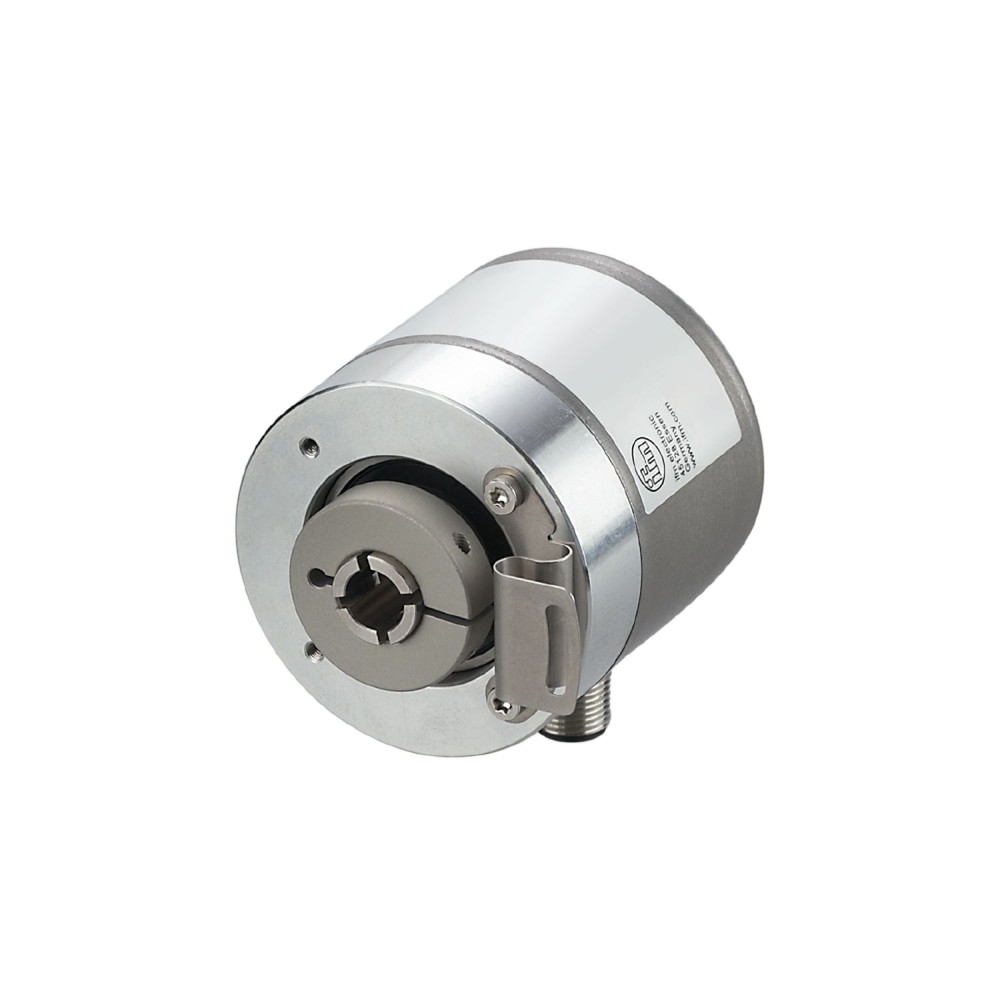

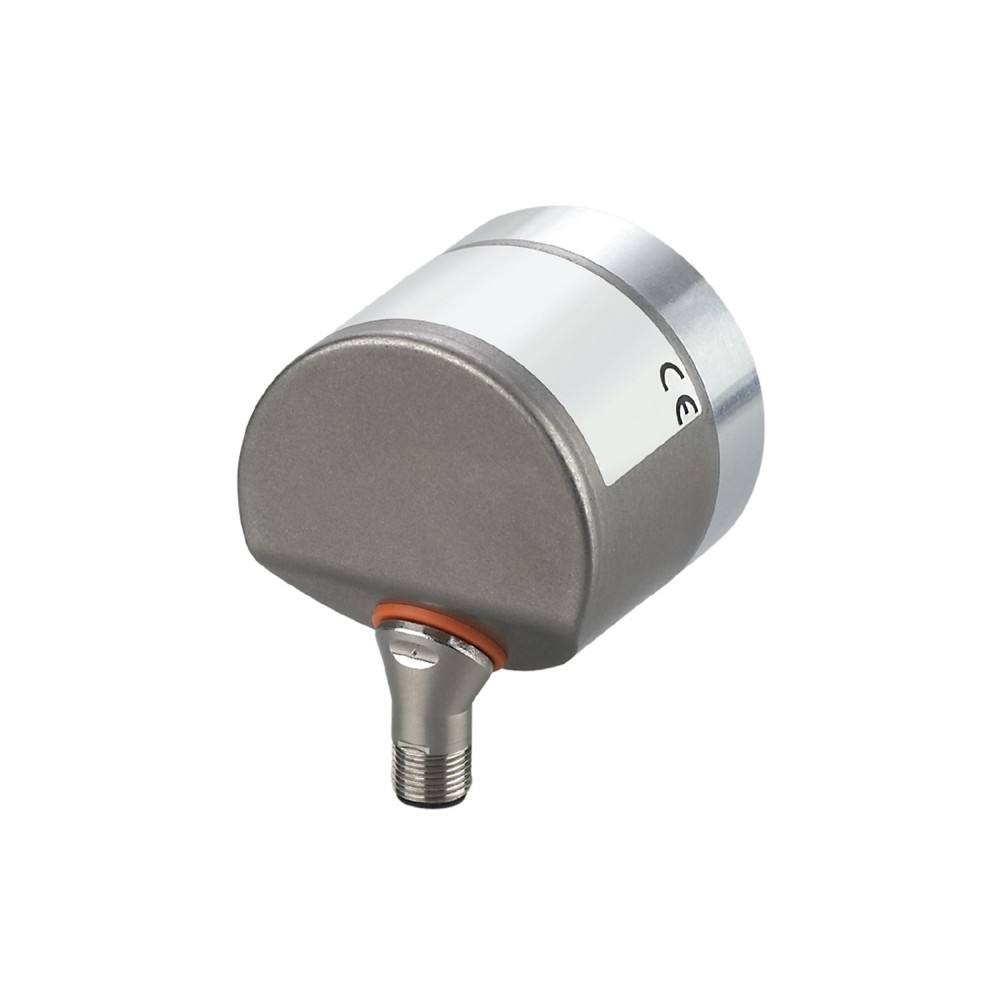

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3103

Код товара: 195726

IFM Производитель

28 002 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Код производителяINCREMENTAL ENCODER BASIC LINE

Все характеристики

IFM RO3103 дополнительные характеристики

Описание

Определенная последовательность импульсов для надежного определения скорости вращения, для точного определения положения и линейного измерения, высокая устойчивость к ударам и вибрации благодаря принципу магнитного датчика

Характеристики Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3103

Основные характеристики

IO-Link	Разъём: 1 x M12, радиальный, также может использоваться аксиально, кодировка: A, Литой корпус: нержавеющая сталь (316 / 1.4401), Максимальная длина кабеля: 100 м, (IO-Link: макс. 20 м)
MTTF[лет]	292
Вес[г]	435
Время задержки включения [с]	0.5
Диаметр вала[мм]	9.525
Жилье	цилиндрический
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 65)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER BASIC LINE
Количество в упаковке	1 шт.
Конструкция вала	полый вал, открытый с одной стороны
Крепежный фланец	Ø 58.5 mm
Макс. обороты электрические [об/мин]	12000
Макс. обороты, механические [об/мин]	12000
Макс. осевое смещение вала [мм]	0,5
Макс. относительная влажность воздуха[%]	95, (конденсация не допускается)
Макс. пусковой крутящий момент [Нм]	0.02
Материал вала	нержавеющая сталь
Материалы	фланец: алюминий, корпус: нержавеющая сталь (444/1.4521)
Мин. время цикла процесса [мс]	2.3
Момент затяжки [Нм]	&, lt, 0,7, (крепежный винт)
Монтажная глубина вала[мм]	27
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Потребляемый ток [мА]	<, 150
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Размеры[мм]	Ø 58.5 / L = 69
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IO-Link	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	100 g
Устойчивость к вибрации	20 g
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
