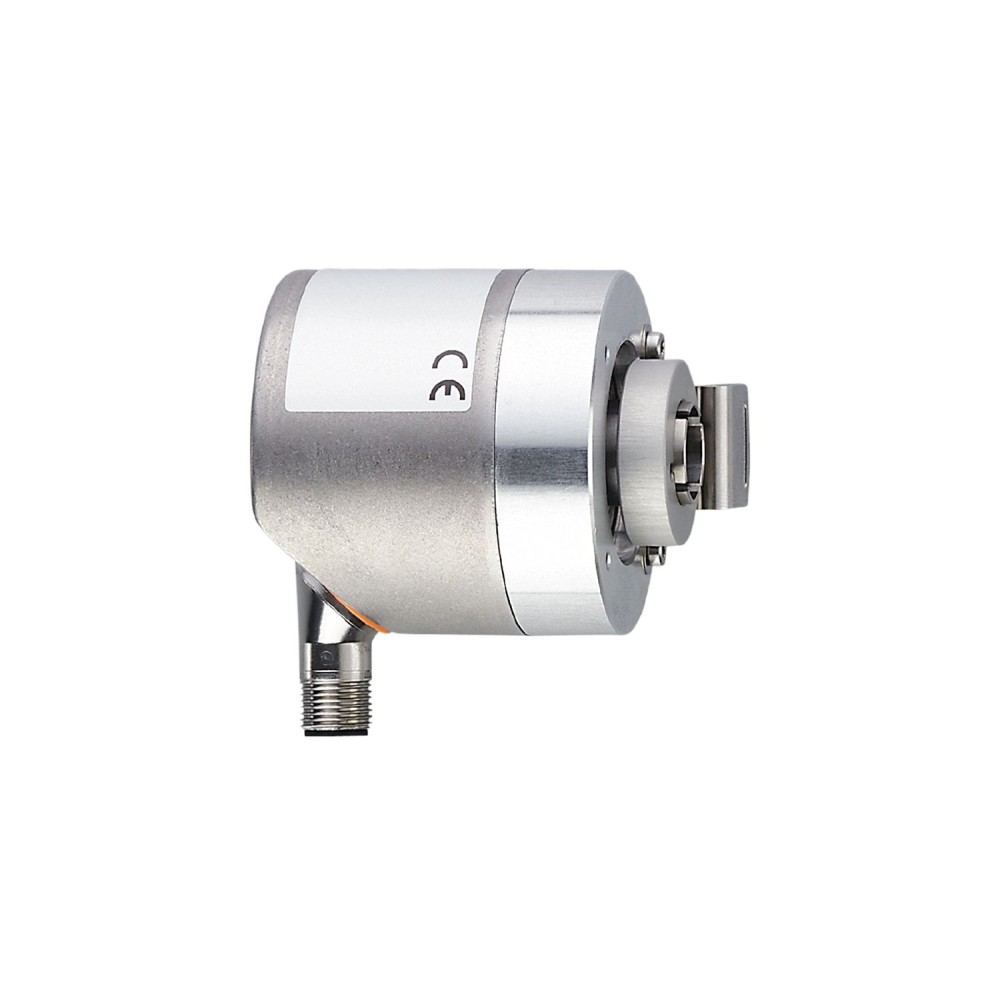

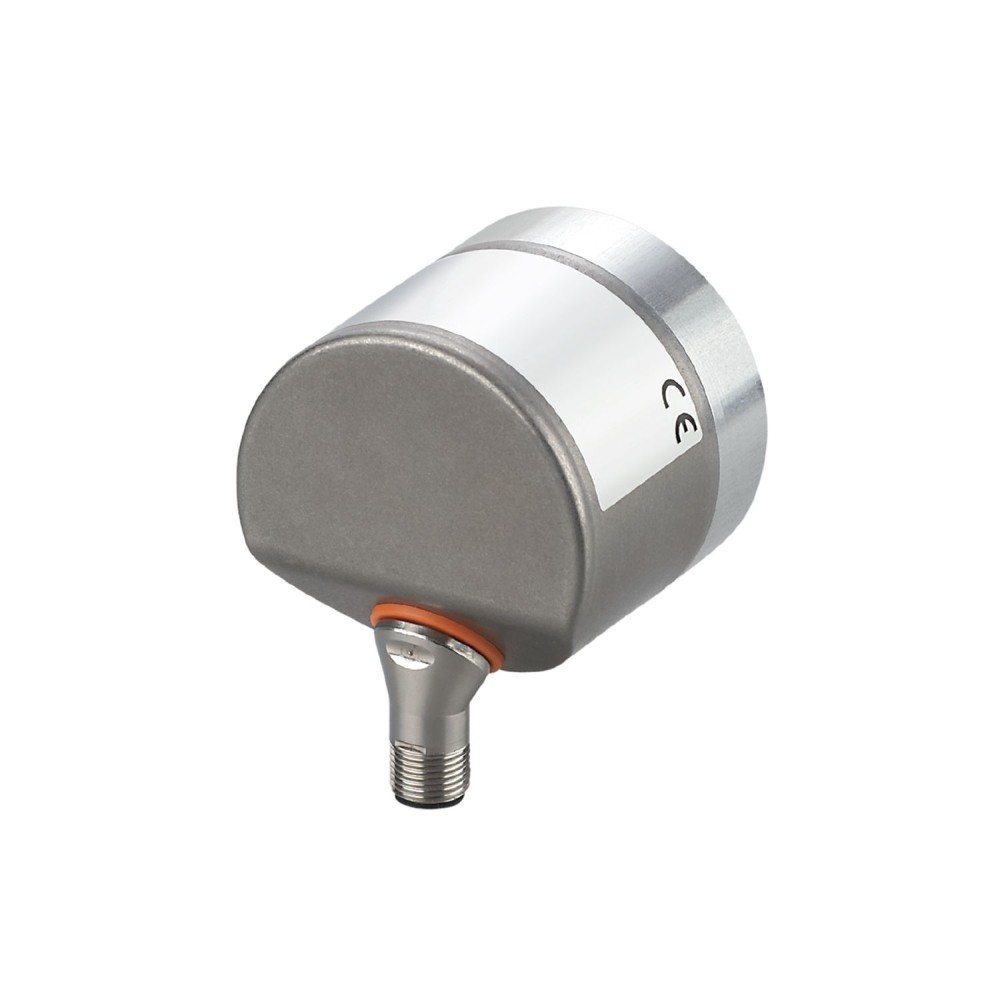

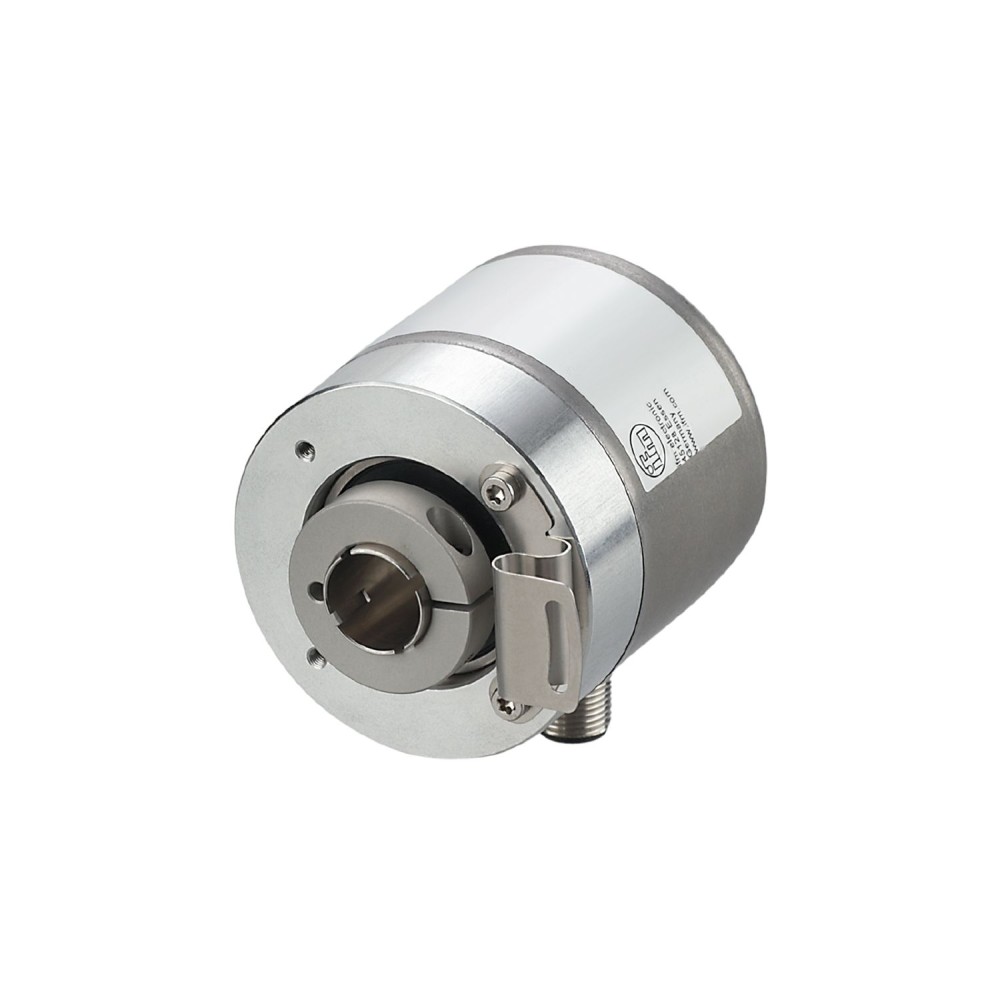

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3102

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RO3102 представляет собой устройство для точного определения скорости вращения и положения в промышленных системах. Благодаря магнитному принципу обнаружения, энкодер отличается высокой устойчивостью к ударам и вибрации, что обеспечивает надежную работу в сложных условиях эксплуатации.

Основные характеристики

Инкрементальный принцип действия и конструкция вала

Данная модель является инкрементальным энкодером, который генерирует последовательность импульсов для определения относительного перемещения или скорости. Конструкция с полым валом диаметром 15 мм, открытым с одной стороны, упрощает монтаж непосредственно на вал механизма, исключая необходимость в дополнительных муфтах и сокращая габаритные размеры узла.

Параметрируемое разрешение

Энкодер RO3102 поддерживает параметрируемое разрешение в диапазоне от 1 до 10000 импульсов на оборот, с заводской настройкой 1024 импульса. Эта функция позволяет адаптировать устройство под различные требования к точности измерения, обеспечивая гибкость применения в разнообразных задачах.

Устойчивость к внешним воздействиям и степень защиты

Система обнаружения на магнитном принципе обеспечивает высокую устойчивость к механическим воздействиям, включая удары до 100 g и вибрации до 20 g. Корпус энкодера имеет степень защиты IP65 и IP66, при этом на корпусе обеспечивается IP67, а на валу — IP65, что гарантирует защиту от пыли и влаги в промышленных условиях.

Интерфейс связи и электрическое исполнение

Энкодер оснащен интерфейсом IO-Link, который упрощает интеграцию в системы автоматизации и позволяет параметрировать устройство, включая разрешение и направление вращения. Поддержка электрических выходов HTL/TTL делает его совместимым с широким спектром контроллеров и систем управления.

Преимущества

• Высокая адаптивность:Возможность параметрирования разрешения от 1 до 10000 импульсов на оборот позволяет точно настроить энкодер под конкретные требования приложения.
• Надежность в эксплуатации:Магнитный принцип измерения и высокая степень защиты IP65/IP66/IP67 обеспечивают стабильную работу в условиях повышенной вибрации, ударов и влажности, а также в широком температурном диапазоне от -40 до 85 °C.
• Простота интеграции:Интерфейс IO-Link упрощает подключение, настройку и диагностику устройства, сокращая время ввода в эксплуатацию и обслуживания.
