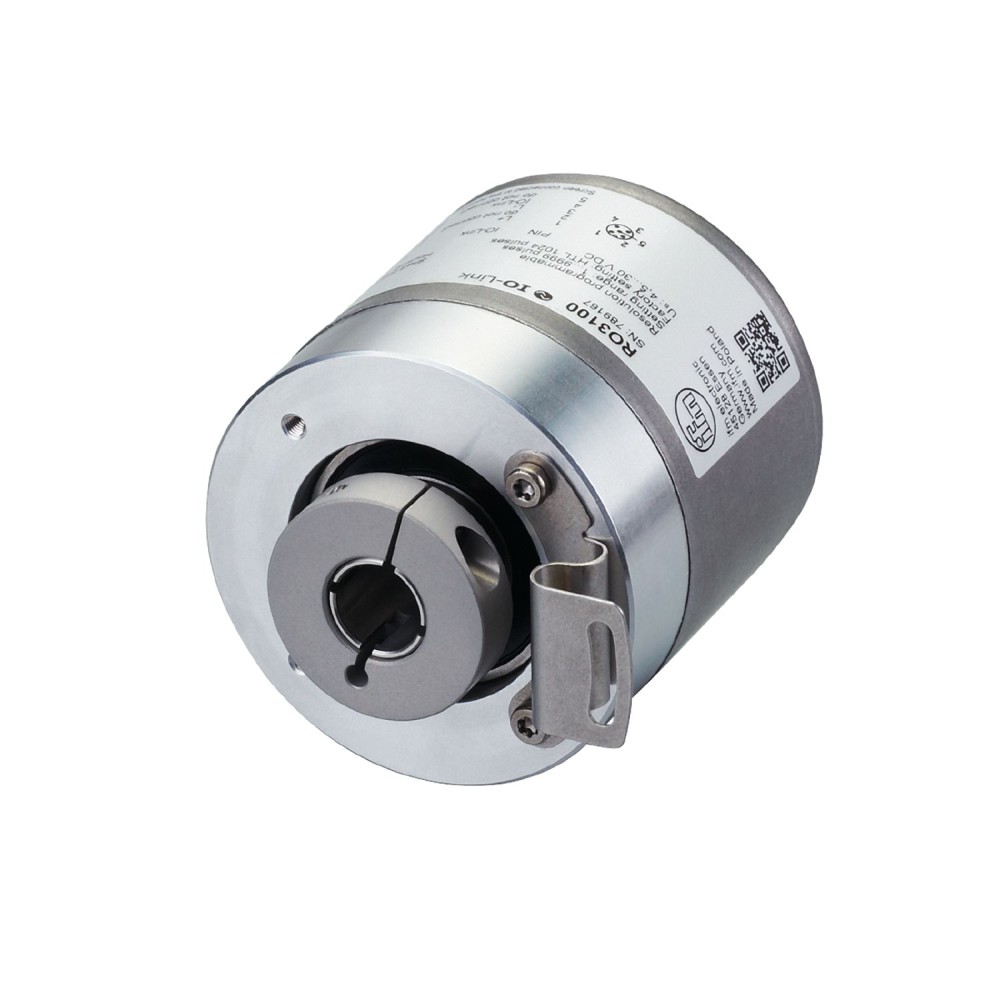

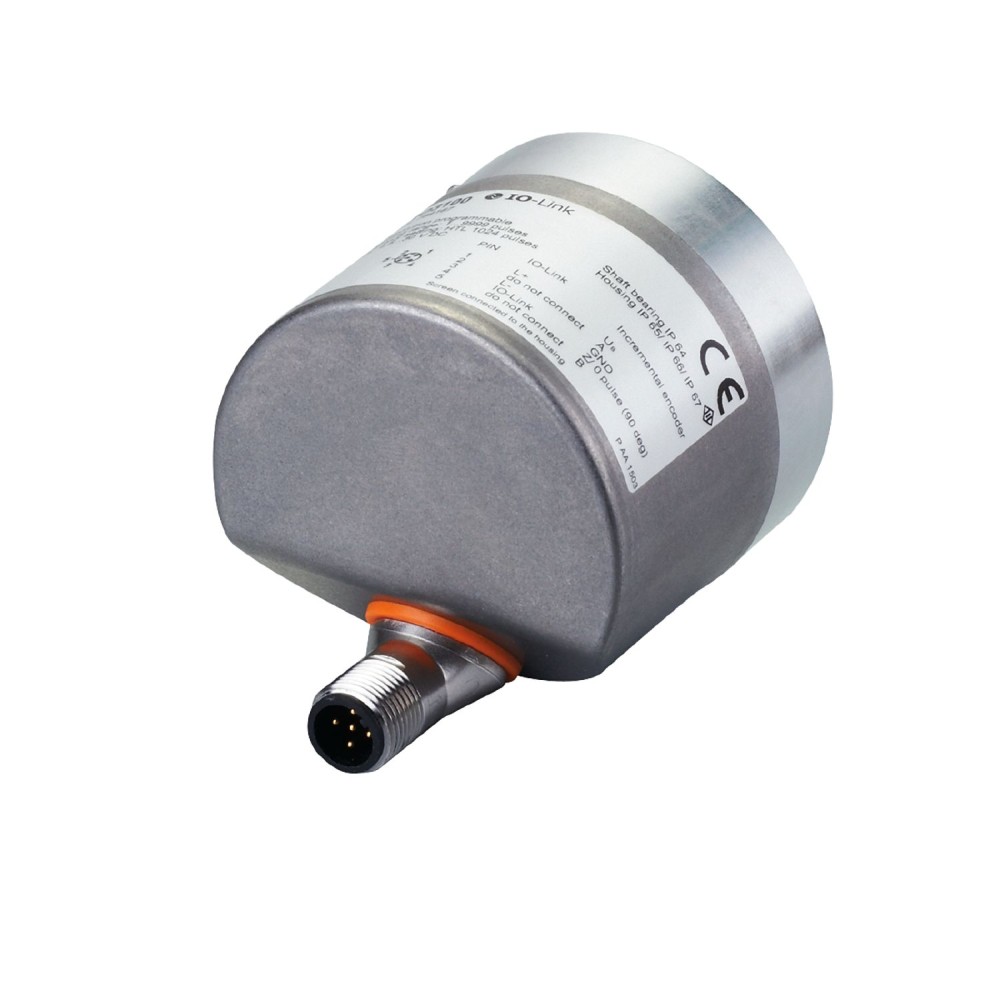

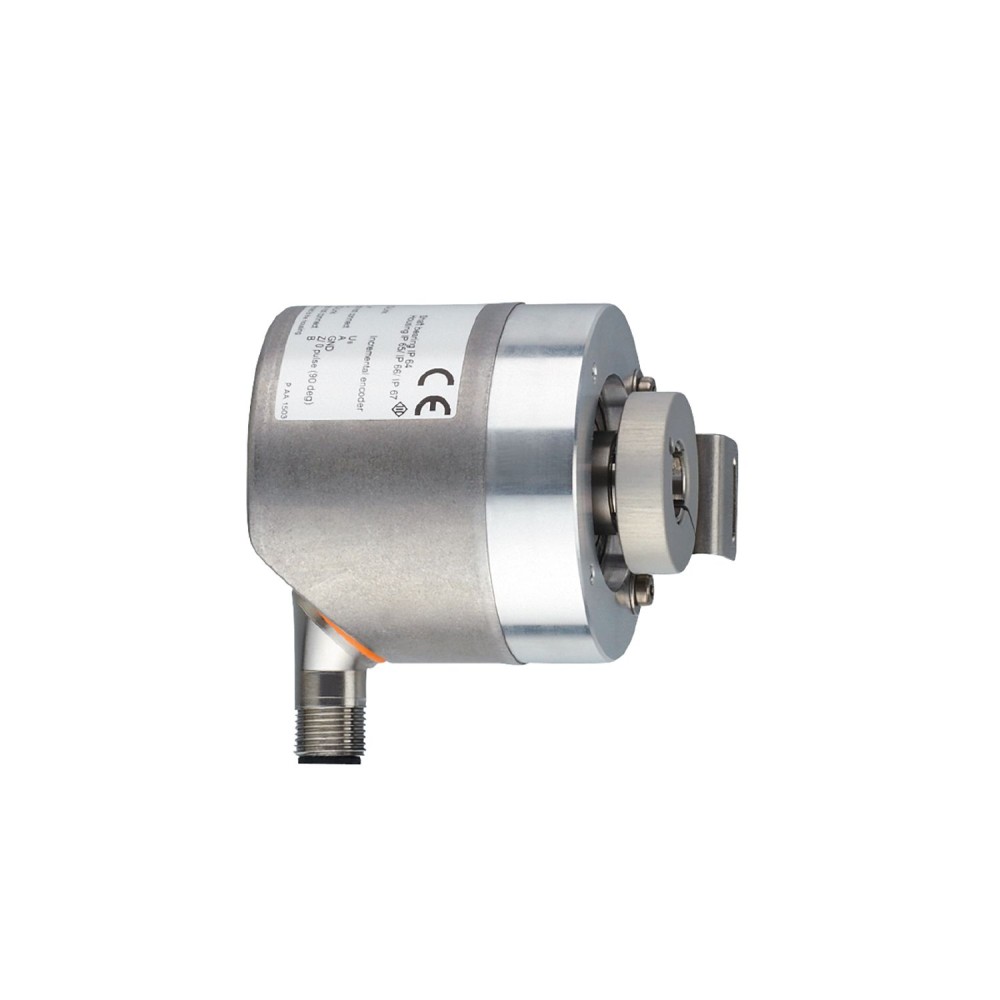

Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3100

Код товара: 195723

IFM Производитель

26 839 ₽

Быстрый заказ

Характеристики

Код производителяRO3100

Код производителяINCREMENTAL ENCODER BASIC LINE

Все характеристики

IFM RO3100 дополнительные характеристики

Описание

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RO3100

Инкрементальный энкодер IFM INCREMENTAL ENCODER BASIC LINE RO3100 предназначен для точного определения скорости вращения и положения в промышленных системах. Устройство обеспечивает надежную передачу данных благодаря магнитному принципу обнаружения и современным интерфейсам связи.

Ключевые характеристики

Тип и конструкция:Инкрементальный энкодер с полым валом, открытым с одной стороны. Такая конструкция упрощает монтаж на существующие валы двигателей или механизмов, обеспечивая компактность решения.
Принцип обнаружения:Используется магнитная система обнаружения. Магнитный принцип обеспечивает высокую устойчивость к ударам, вибрации и загрязнениям, что критически важно для эксплуатации в сложных промышленных условиях.
Разрешение:Разрешение параметризуется в диапазоне от 1 до 10000 импульсов на оборот, с заводской настройкой 1024 импульса. Это позволяет точно адаптировать энкодер под конкретные требования приложения, обеспечивая необходимую детализацию измерений.
Интерфейс связи и выходные сигналы:Энкодер поддерживает интерфейс IO-Link и имеет электрические выходы HTL/TTL. Поддержка IO-Link упрощает интеграцию в системы автоматизации и обеспечивает расширенные возможности диагностики, а универсальные выходы HTL/TTL совместимы с большинством промышленных контроллеров.
Степень защиты и температурный диапазон:Устройство обладает высокой степенью защиты IP65 и IP66, при этом корпус имеет степень защиты IP67, а вал — IP65. Широкий диапазон рабочих температур от -40 до 85 °C гарантирует стабильную работу энкодера в экстремальных условиях окружающей среды.

Преимущества

Высокая устойчивость к внешним воздействиям за счет магнитного принципа обнаружения и надежной конструкции, что обеспечивает долговечность и стабильность работы в промышленных условиях.
Гибкость применения благодаря параметризуемому разрешению и поддержке стандартных электрических выходов HTL/TTL, а также современному интерфейсу IO-Link для легкой интеграции.
Надежная работа в широком диапазоне температур и при повышенной влажности, что подтверждается высокой степенью защиты и расширенным температурным диапазоном.

Характеристики Инкрементальный энкодер с полым валом IFM INCREMENTAL ENCODER BASIC LINE RO3100

Основные характеристики

IOLink	Разъём: 1 x M12, радиальный, также может использоваться аксиально, кодировка: A, Литой корпус: нержавеющая сталь (316 / 1.4401), Максимальная длина кабеля: 100 м, (IO-Link: макс. 20 м)
MTTF[лет]	292
Вес	425
Влажность воздуха	95, (конденсация не допускается)
Время задержки включения [с]	0.5
Габариты	Ø 58.5 / L = 69
Диаметр вала[мм]	12
Заводские настройки	Выходная функция: HTL (50 мА)
Защита	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 65)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	INCREMENTAL ENCODER BASIC LINE
Количество в упаковке	1 шт.
Конструкция вала	полый вал, открытый с одной стороны
Крепежный фланец	Ø 58.5 mm
Макс. обороты электрические [об/мин]	12000
Макс. обороты, механические [об/мин]	12000
Макс. осевое смещение вала [мм]	0,5
Макс. пусковой крутящий момент [Нм]	0.02
Материал вала	нержавеющая сталь
Материалы	фланец: алюминий, корпус: нержавеющая сталь (444/1.4521)
Мин. время цикла процесса [мс]	2.3
Момент затяжки [Нм]	&, lt, 0,7, (крепежный винт)
Монтажная глубина вала[мм]	27
Номинальный крутящий момент при температуре [°C]	20
Параметры настройки параметров	Разрешение, направление вращения, HTL, TTL
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault499
Потребляемый ток [мА]	<, 150
Принцип действия	инкрементный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	4.75...30 DC
Разность фаз A и B[°]	90
Разрешение	1...10000, (параметризуется, Заводская настройка: 1024) разрешение
Ревизия IOLink	1.1
режим SIO	да
Система обнаружения	магнитный
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип трансмиссии	COM2 (38,4 кБод)
Точность[°]	0.1
Ударопрочность	100 g
Устойчивость к вибрации	20 g
Частота переключения [кГц]	1000
Электрическое проектирование	HTL/TTL
