Реле давления с IO-Link IFM PV-025MSER14-UFRVG/US/ / PV7703

Код товара: 195722

IFM Производитель

20 063 ₽

Быстрый заказ

Характеристики

Код производителяPV7703

Код производителяPV-025MSER14-UFRVG/US/ /

Все характеристики

IFM PV7703 дополнительные характеристики

Описание

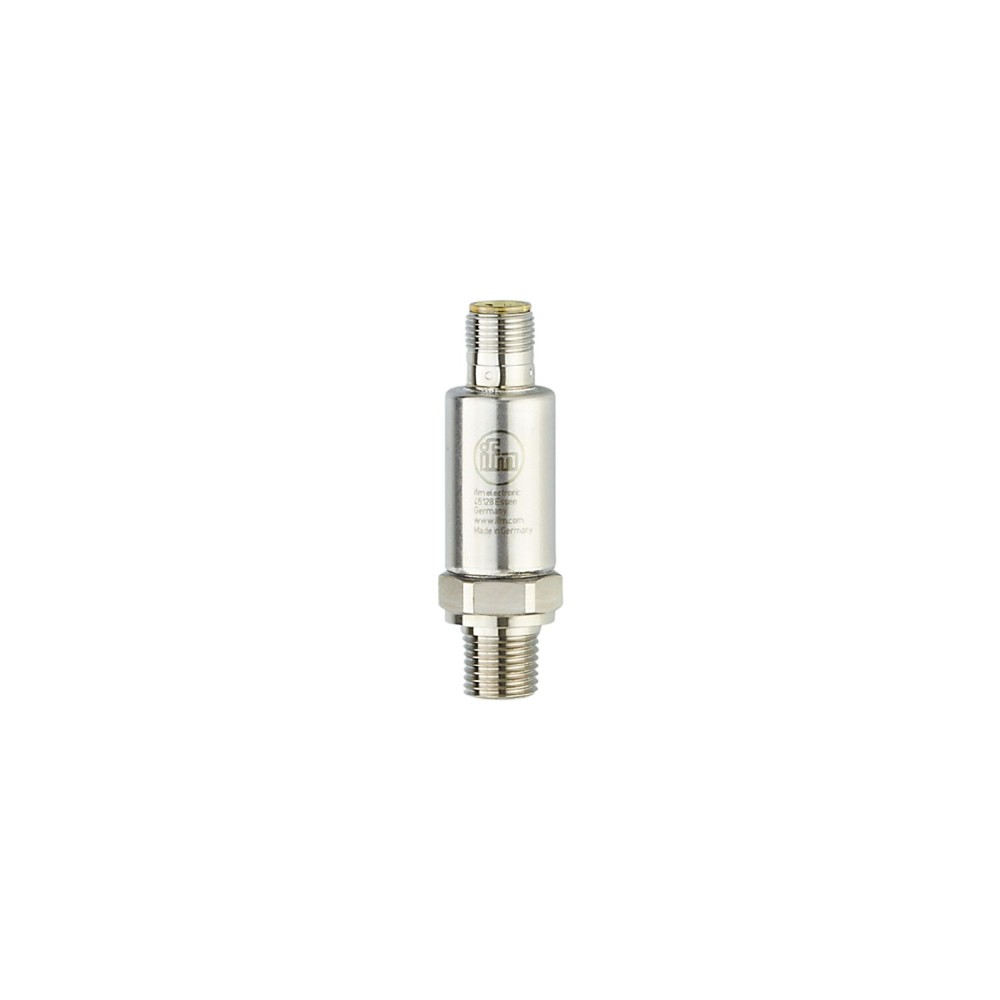

Реле давления IFM PV-025MSER14-UFRVG/US/ (PV7703) с IO-Link

Реле давления IFM PV-025MSER14-UFRVG/US/ (PV7703) представляет собой компактное устройство, предназначенное для точного мониторинга и контроля давления в промышленных системах. Модель разработана для эксплуатации в условиях ограниченного пространства и отличается высокой устойчивостью к внешним воздействиям.

Ключевые технические характеристики

Широкий диапазон измерения и высокая устойчивость к давлению.Реле обеспечивает измерение давления в диапазоне от -0. 1 до 2. 5 МПа, что позволяет использовать его как для вакуумных, так и для избыточных давлений. Устройство обладает высокой устойчивостью к избыточному давлению до 6. 5 МПа и минимальным разрывным давлением 60 МПа, что гарантирует надежность и безопасность эксплуатации даже при значительных перегрузках в системе.
Интегрированный интерфейс IO-Link и программируемые выходы.Оснащение интерфейсом IO-Link обеспечивает удобную интеграцию реле в современные автоматизированные системы, упрощает параметризацию и позволяет получать расширенную диагностическую информацию. Два программируемых коммутационных выхода (PNP/NPN) предоставляют гибкие возможности для управления исполнительными механизмами и сигнализации, адаптируясь под различные схемы подключения и логику работы.
Высокая точность и исключительная долговечность.Реле характеризуется отклонением характеристик менее ±0. 5% от диапазона и повторяемостью менее ±0. 05%, что обеспечивает стабильные и точные показания на протяжении всего срока службы. Заявленный срок службы более 60 миллионов циклов давления подтверждает высокую надежность и долговечность устройства в интенсивных промышленных условиях.
Прочная конструкция и высокая степень защиты.Корпус реле выполнен из нержавеющей стали (316L/1. 4404, 630/1. 4542/17-4 PH), что придает ему высокую ударопрочность и вибростойкость. Степень защиты IP 67 и IP 69K обеспечивает надежную работу в условиях высокой влажности, запыленности, а также возможность мойки под высоким давлением, что критически важно для пищевой, фармацевтической и химической промышленности.

Преимущества

Надежность в экстремальных условиях:Устойчивость к перегрузкам по давлению и прочный корпус из нержавеющей стали позволяют использовать реле в жестких промышленных средах.
Гибкость интеграции:Интерфейс IO-Link и программируемые выходы значительно упрощают подключение и настройку устройства в сложные системы автоматизации.
Долговременная стабильность:Высокая точность и гарантированный срок службы более 60 миллионов циклов обеспечивают минимальные эксплуатационные расходы и стабильность производственных процессов.

Характеристики Реле давления с IO-Link IFM PV-025MSER14-UFRVG/US/ / PV7703

Основные характеристики

MTTF[лет]	667.77
Аналоговые данные процесса	2
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 19 / L = 67
Диапазон измерения	-0.1...2.5 МПа
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Заводские настройки	SP1 = 0,625 МПарP1 = 0,575 МПау1 = Hno, SP2 = 1,875 МПарP2 = 1,825 МПау2 = Hno, dS1/dS2 = 0 мсdr1/dr2 = 0 мсcoF = 0 %Pn = PnPdAP= 60 мс
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный элемент ограничителя	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PV-025MSER14-UFRVG/US/ /
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), нержавеющая сталь (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	5
Мин. разрывное давление [МПа]	60
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление [МПа]	6.5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,1 (-25...90 °C) / <, 0,2 (-40...-25 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J015
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault783
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 15
Примечание по номинальному давлению	статический
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Ревизия IOLink	1.1
режим SIO	да
С шагом [МПа]	0.001
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-40...90
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение R 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.087...2.488 МПа
Точность точки переключения [% от диапазона]	<, ± 0,5 (nach DIN EN 61298-2)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Уставка SP	-0.075...2.5 МПа
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
