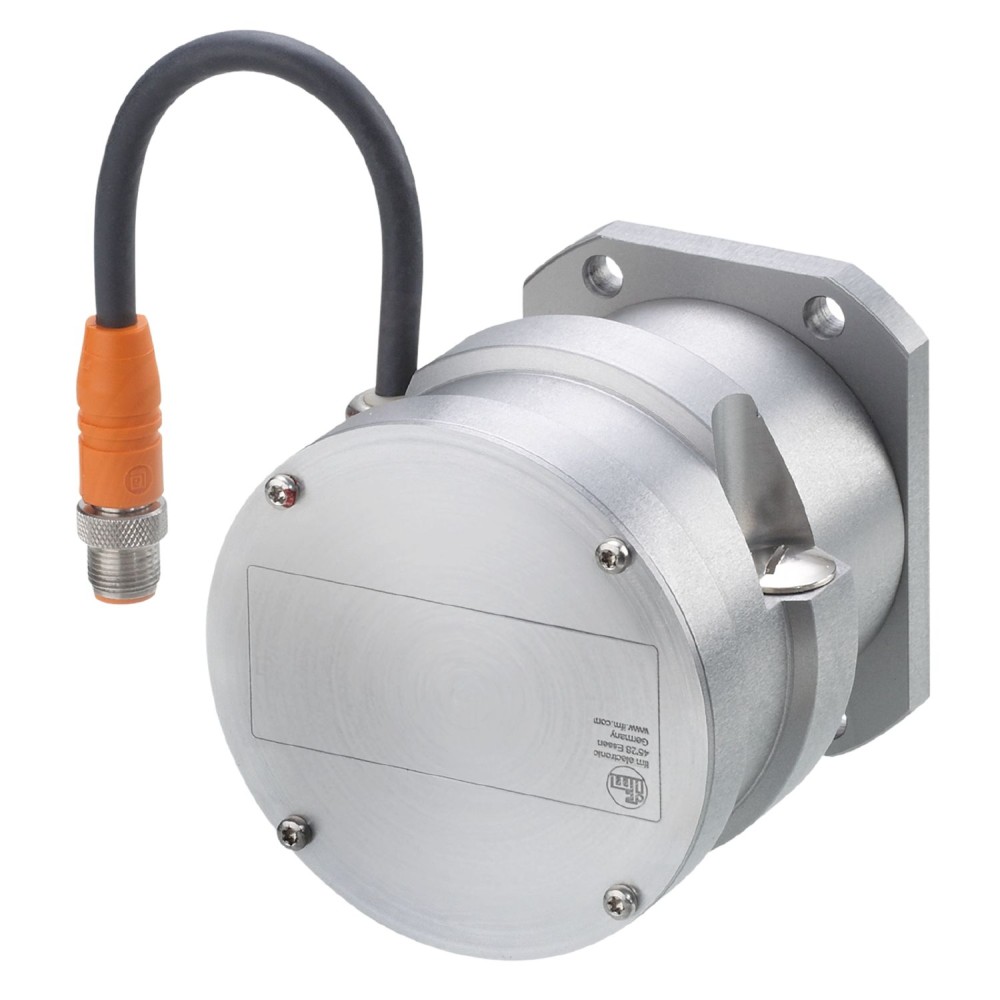

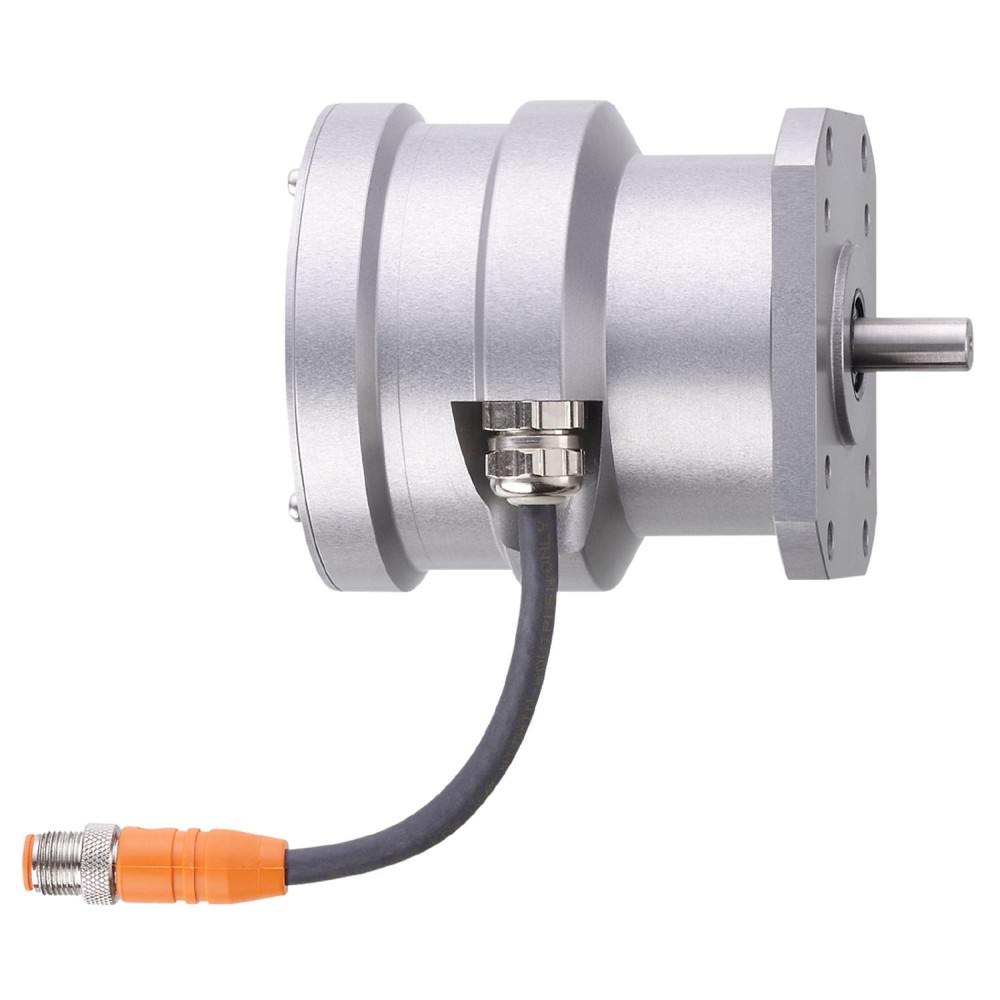

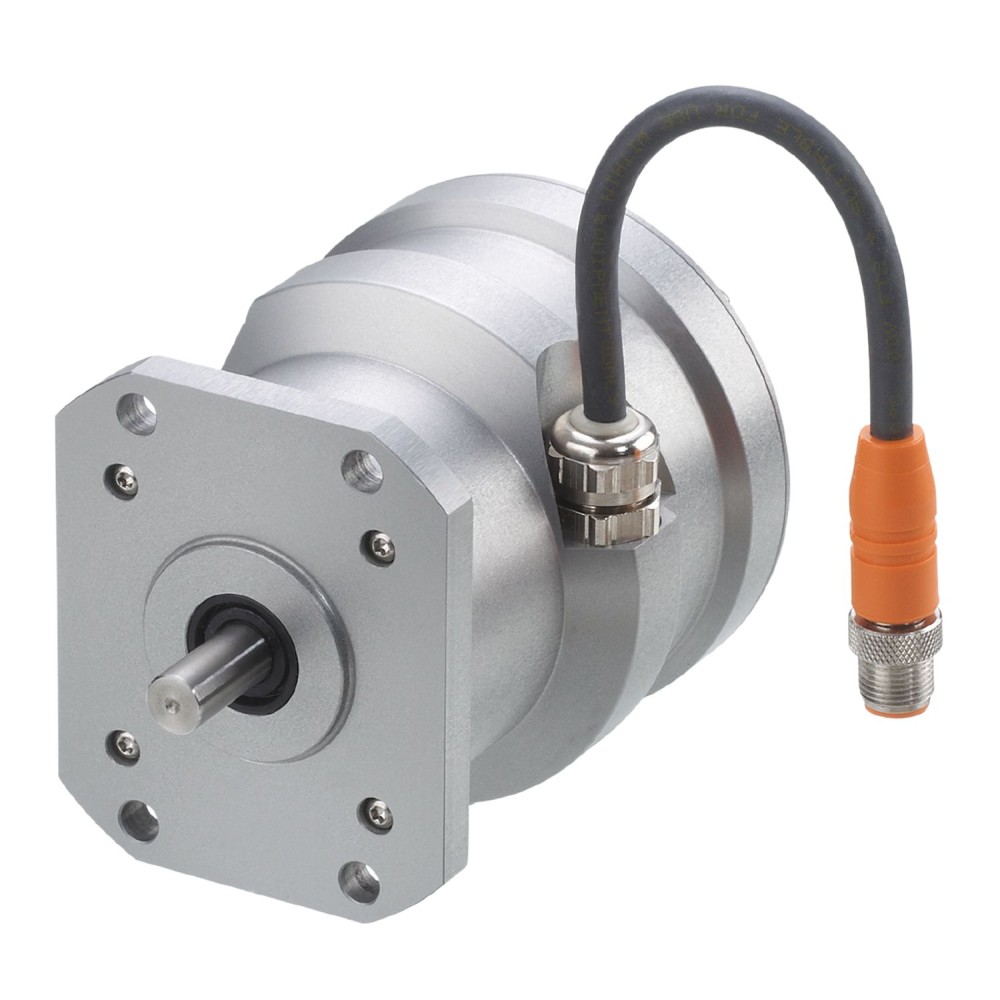

абсолютный однооборотный одновальный энкодер IFM RN-8192-S24/S RN6066

Код товара: 195720

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяRN-8192-S24/S

Все характеристики

IFM RN6066 дополнительные характеристики

Описание

Для точного измерения положения, скорости, углов и линейных параметров. Прочный корпус для использования в жестких промышленных условиях. Прямой вывод значений через интерфейс SSI.

Характеристики абсолютный однооборотный одновальный энкодер IFM RN-8192-S24/S RN6066

Основные характеристики

MTTF[лет]	289
Вес[г]	1113.3
Входы	изменение направления вращения, сброс на ноль
Диаметр вала[мм]	10
Жилье	цилиндрический
Замечания	Неподключенные провода/контакты (nc) использовать нельзя.
Защита	IP 67
Интерфейс связи	Интерфейс данных SSI
Код	Код Грея, (значения кода увеличиваются при повороте по часовой стрелке (видно на валу))
Код производителя	RN-8192-S24/S
Кодовый сигнал	Вход тактового сигнала, сигналы, совместимые с ТТЛ, тактовый сигнал и тактовый сигнал (инв.) от драйверов к RS 422, вывод данных, синхронный последовательный, сигналы, совместимые с ТТЛ, данные и данные (инв.)
Количество в упаковке	1 шт.
Конструкция вала	сплошной вал
Крепежный фланец	Ø 89 mm
Макс. обороты, механические [об/мин]	6000
Макс. осевая нагрузка на вал (на конце вала)[Н]	40
Макс. относительная влажность воздуха[%]	98
Макс. пусковой крутящий момент [Нм]	0.04
Макс. радиальная нагрузка на вал (на конце вала)[Н]	110
Материал вала	нержавеющая сталь (303/1.4305)
Материалы	фланец: анодированный алюминий, корпус: анодированный алюминий
Номинальный крутящий момент при температуре [°C]	25
Потребляемый ток [мА]	<, 100
Принцип действия	абсолютный
Рабочее напряжение[В]	10...30 DC
Размеры[мм]	Ø 89 / L = 116
Разрешение	65536 шагов
Связь	Разъем: 1 x M12, кодировка: A
Температура окружающей среды[°C]	-40...100
Тип революции	однооборотный
Ударопрочность	EN 60068-2-27<, 50 g 6 ms
Устойчивость к вибрации	EN 60068-2-6<, 10 g / 55...2000 Hz
ЭМС	EN IEC 61000-6-4Излучение помех / промышленные условияEN IEC 61000-6-2Помехоустойчивость / промышленные условия
