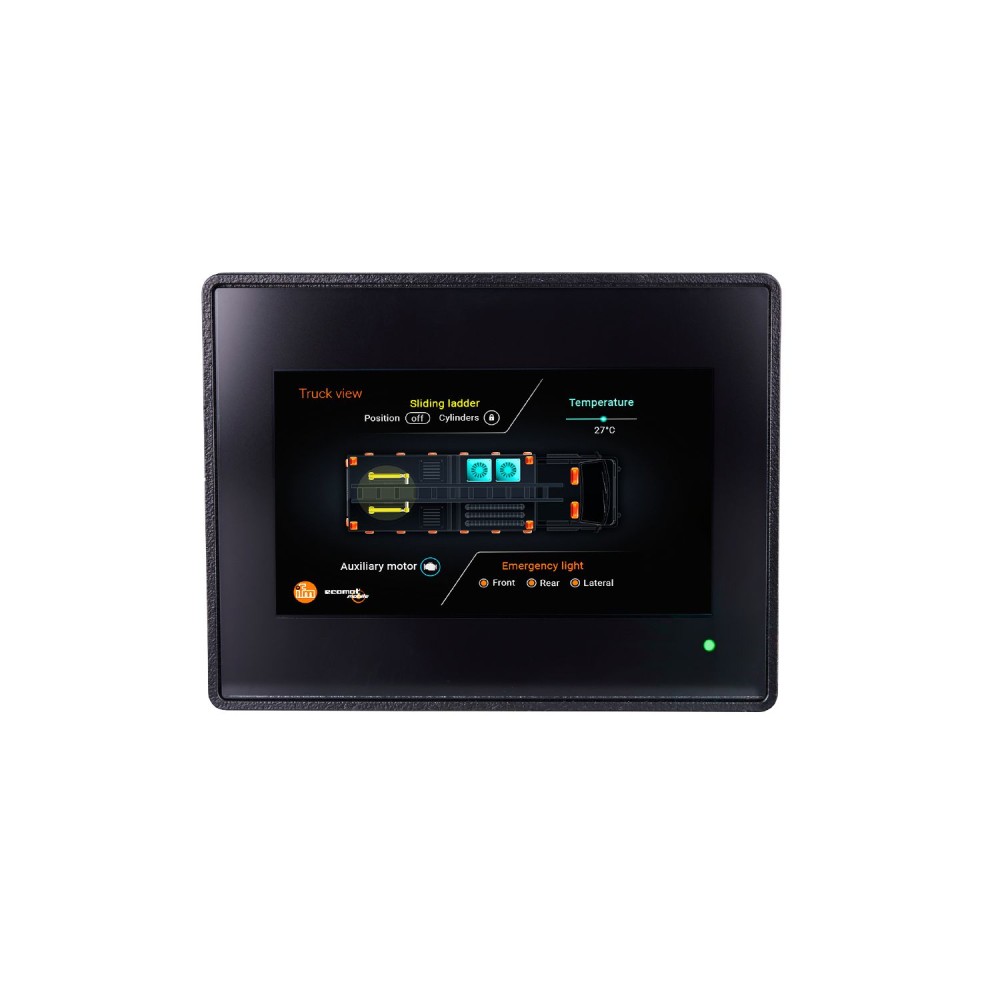

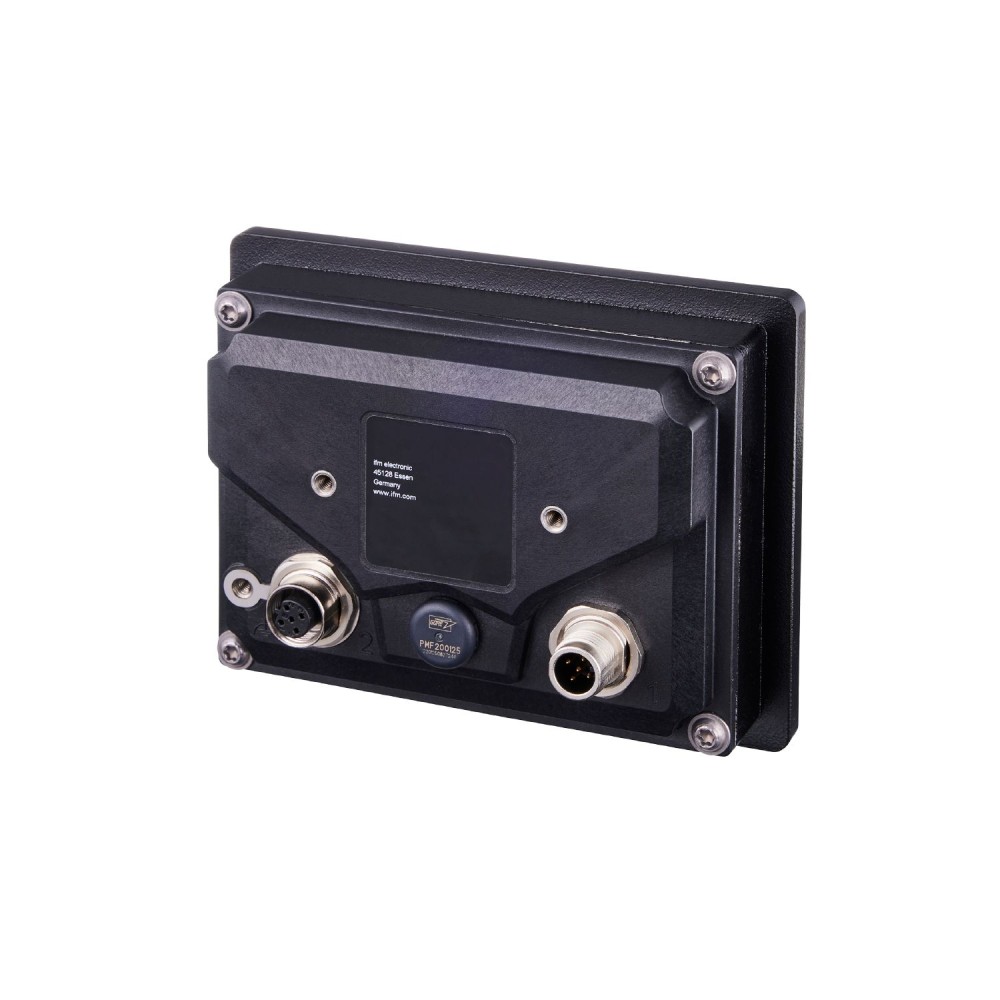

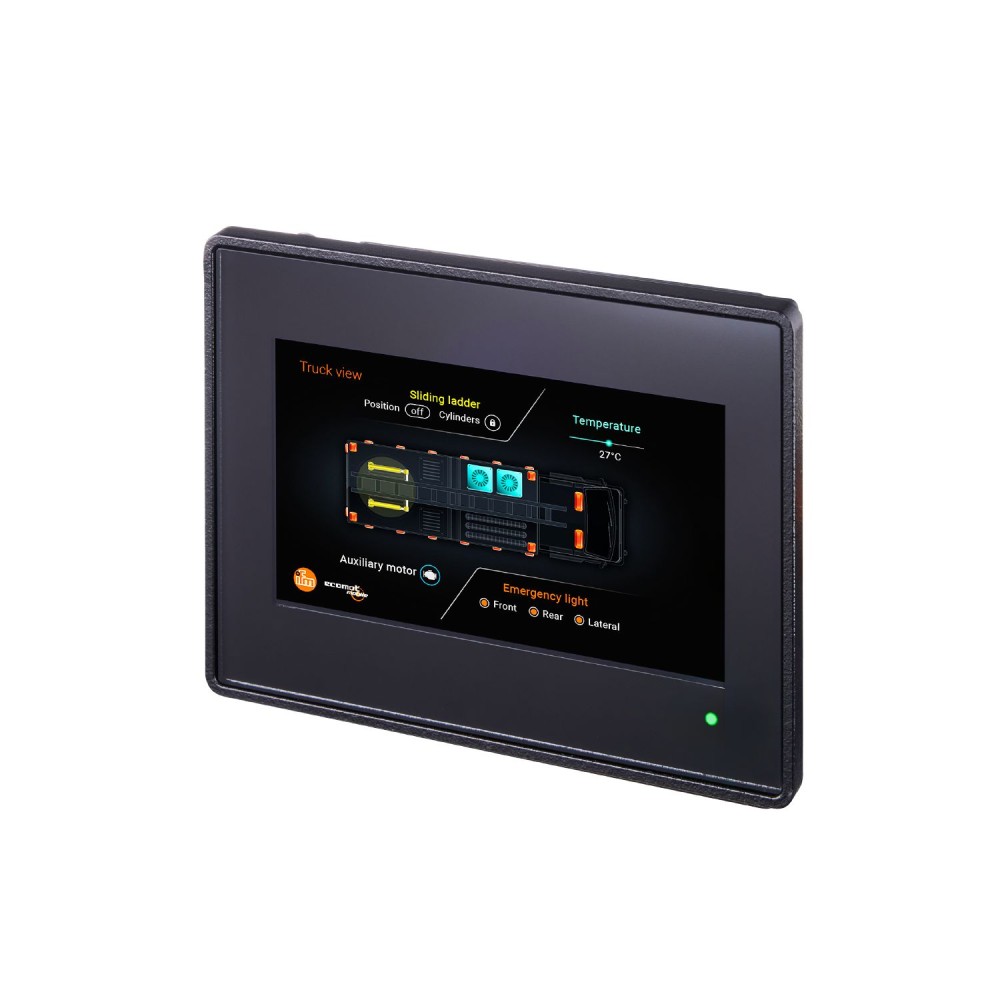

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/TOUCH/U CR1143

Код товара: 195528

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM CR1143 дополнительные характеристики

Описание

Мощный, надежный HMI с современной 64-битной архитектурой и сенсорным экраном, высокопроизводительный CAN-интерфейс для различных задач связи, свободно программируемый в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/TOUCH/U CR1143

Основные характеристики

MTTF[лет]	117
БАРАН	1 ГБ ОЗУ
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Версия	2.0
Вес[г]	477.9
Глубина цвета	24 бита
Железнодорожные приложения	DIN EN 50155 Pkt 13.3EN 50121-3-2EN 55016
Заводские настройки	Скорость передачи: 250 кбит/с
Защита	IP 65, IP 67
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	CAN, USB
Информация о сроке службы	Срок службы светодиодов дисплея:&, gt, 50000 ч
Испытание в солевом тумане	EN 60068-2-52 Метод испытания на стойкость к соляному туману 3 / автотранспортное средство
Категория перенапряжения	II
Количество CAN-интерфейсов	1
Количество USB-интерфейсов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 1
Количество цифровых входов	1, (ненастраиваемый входной сигнал службы)
Коэффициент контрастности	800:1
Макс. высота над уровнем моря[м]	5000
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Массовое хранилище	4 ГБ флэш-памяти
Материалы	Корпус: литой под давлением алюминий с порошковым покрытием, Дисплей: антибликовое и закаленное стекло, задняя часть корпуса: пластик, диафрагма: Gore-Tex
Номинальное напряжение постоянного тока [В]	12 / 24
Операционная система	Встроенный Linux
Отображать	Светодиод состояния1 светодиод, многоцветный, свободно программируемый
Параметры настройки параметров	CODESYS 3.5, Qt
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	8
Потребляемый ток [мА]	<, 333, (24 V DC)
Приложение	для мобильного применения, для использования в промышленных условиях, для использования во влажных условиях
Примечание о температуре окружающей среды	2000 м: -30...65 °C3000 м: -30...61 °C4000 м: -30...60 °C5000 м: -30...58 °CТемпература материнской платы не должна превышать 80 °C. Для получения дополнительной информации см. инструкцию по эксплуатации.
Протокол	CANopen, SAE J1939, свободный протокол
Профиль	CiA DS 301 Версия 4.2, CiA DS 401 Версия 1.4
Процессор	ARM Dual Core 64 Bit 1,4 GHz
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Размер дисплея	4.3",
Размеры[мм]	96 x 125.1 x 41.3
Разрешение экрана	800 x 480
Скорость передачи	&, lt, 480 Мбит/с
Соотношение сторон	16:10
Степень загрязнения	2, (перед установкой и при замене устройства)
Температура окружающей среды[°C]	-30...65
Температура хранения[°C]	-30...85
Тип дисплея	цветной дисплей с сенсорной функцией
Тип крепления	панель/поверхность, монтаж в панели или вырезы в панелях
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 0,72 мм / 10 г 10 циклов/ось, синусоидальный
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 61131-3	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD, EРазрешается использовать только один химикат одновременно
Часы реального времени	да, UTC, буферизация батареи
ЭМС	UN/ECE-R10 уровень шума и помехоустойчивость: 100 В/м DIN EN IEC 61000-6-2 помехоустойчивость DIN EN IEC 61000-6-4 уровень шума DIN EN IEC 13766-1 земляные и строительные машины ISO 10605 ESDI ISO 7637-2 импульс 1 уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 2a уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 2b уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 3a уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 3b уровень серьезности 4 / состояние функции A (24 В) ISO 16750-2 импульс 4 уровень серьезности 4 / состояние функции A (12 V)ISO 16750-2 импульс 4 уровень серьезности 4 / состояние функции A (24 В)ISO 16750-2 импульс 5 уровень серьезности 3 / состояние функции C (24 В)ISO 16750-2 импульс 4 уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	8 кбайт
Яркость[кд/м²]	1000, (adjustable: 0...100 %, In steps of: 1 %)
