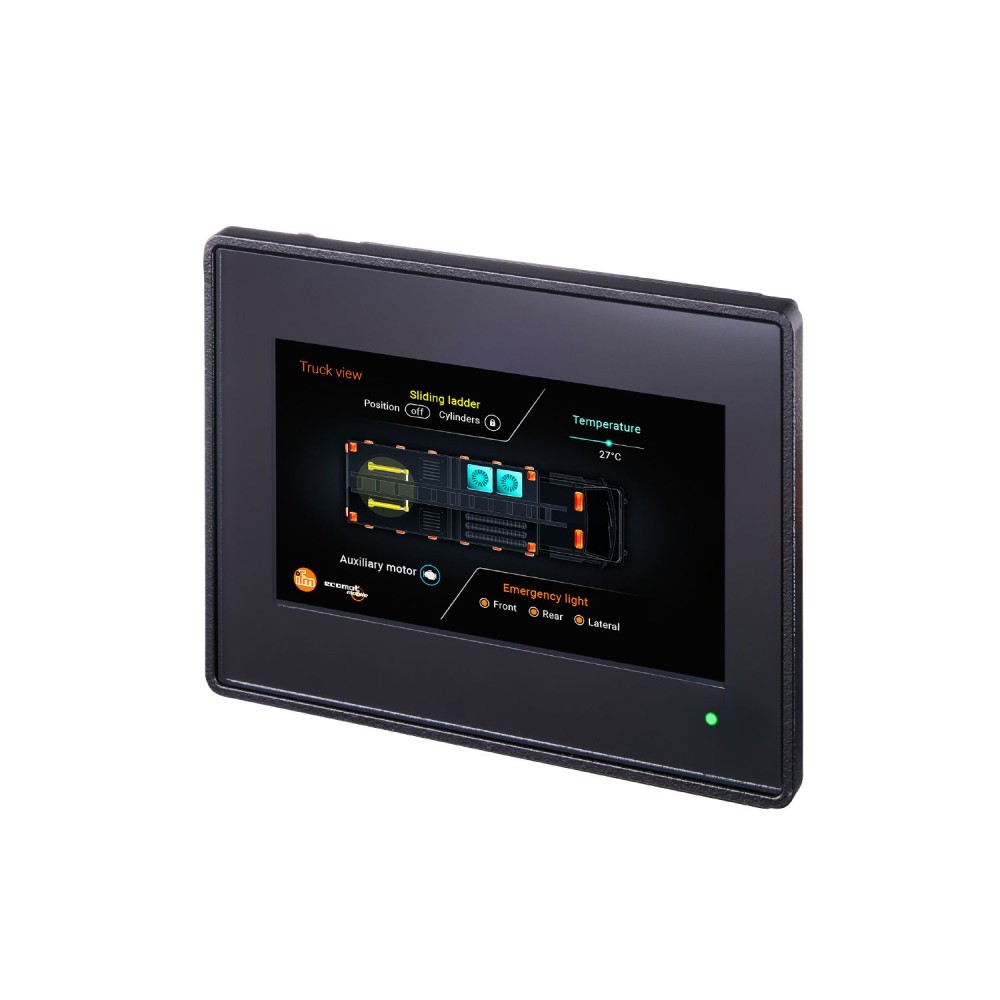

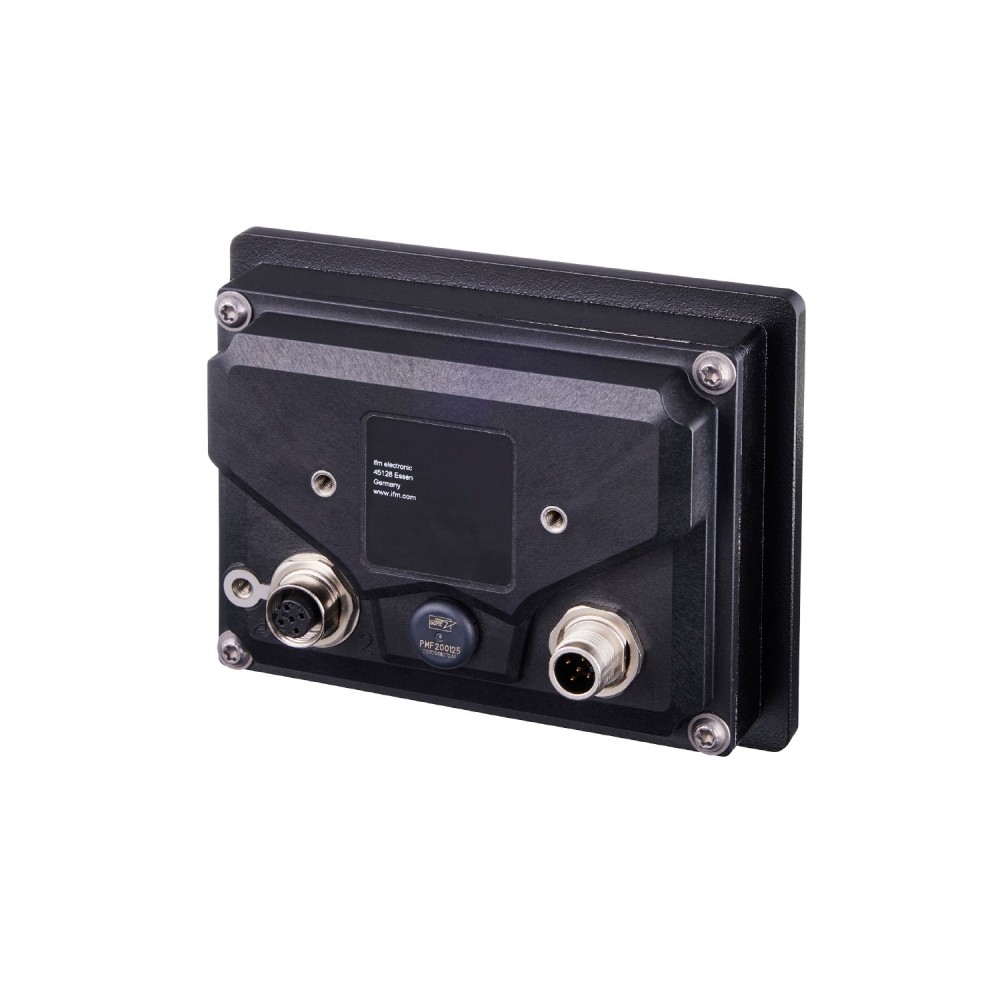

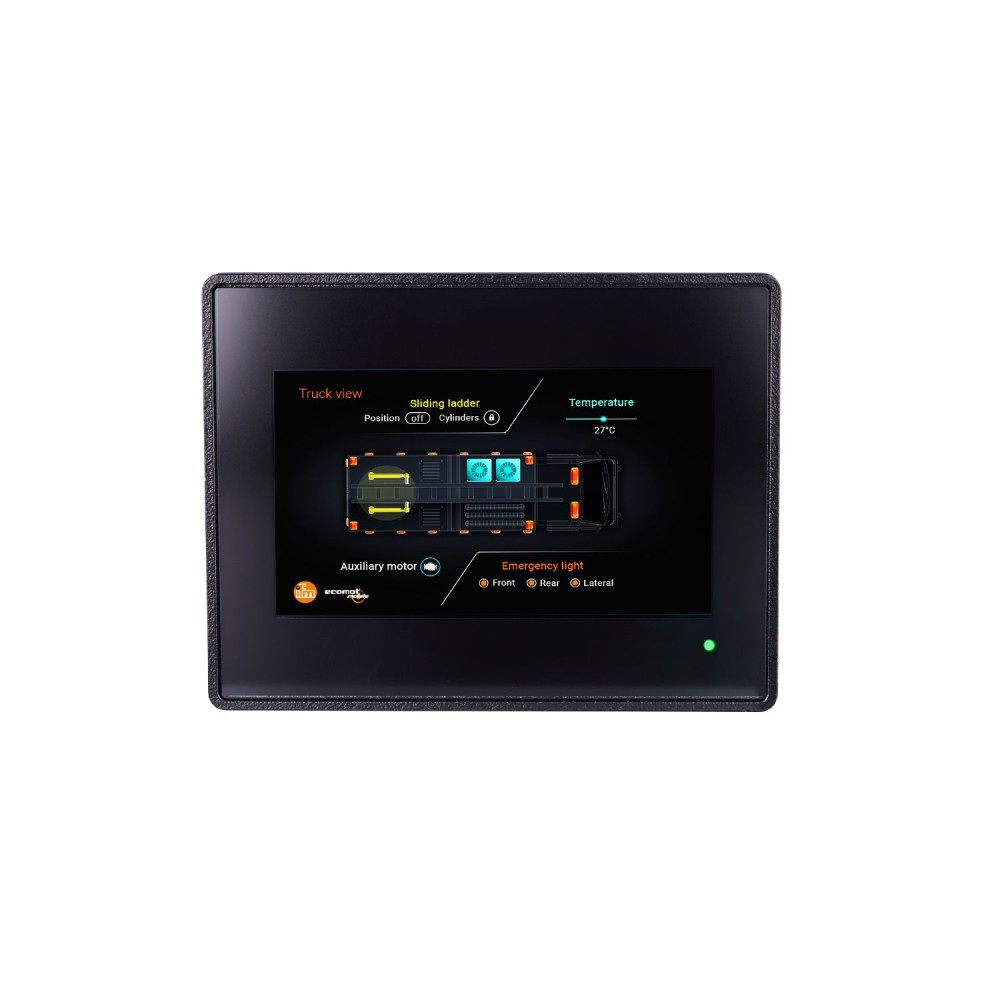

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/TOUCH/E CR1142

Код товара: 195517

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM CR1142 дополнительные характеристики

Описание

Мощный, надежный HMI с современной 64-битной архитектурой и сенсорным экраном, высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи, свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/TOUCH/E CR1142

Основные характеристики

MTTF[лет]	109
БАРАН	1 ГБ ОЗУ
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Вес[г]	468.9
Глубина цвета	24 бита
Железнодорожные приложения	DIN EN 50155 Pkt 13.3EN 50121-3-2EN 55016
Заводские настройки	Скорость передачи: 250 кбит/с
Защита	IP 65, IP 67
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	CAN, Ethernet
Информация о сроке службы	Срок службы светодиодов дисплея:&, gt, 50000 ч
Испытание в солевом тумане	EN 60068-2-52 Метод испытания на стойкость к соляному туману 3 / автотранспортное средство
Категория перенапряжения	II
Количество CAN-интерфейсов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 1
Количество интерфейсов Ethernet	1
Количество цифровых входов	1, (ненастраиваемый входной сигнал службы)
Коэффициент контрастности	800:1
Макс. высота над уровнем моря[м]	5000
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Массовое хранилище	4 ГБ флэш-памяти
Материалы	Корпус: литой под давлением алюминий с порошковым покрытием, Дисплей: антибликовое и закаленное стекло, задняя часть корпуса: пластик, диафрагма: Gore-Tex
Номинальное напряжение постоянного тока [В]	12 / 24
Операционная система	Встроенный Linux
Отображать	Светодиод состояния1 светодиод, многоцветный, свободно программируемый
Параметры настройки параметров	CODESYS 3.5, Qt
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	5
Потребляемый ток [мА]	<, 210, (24 V DC)
Приложение	для мобильного применения, для использования в промышленных условиях, для использования во влажных условиях
Примечание о температуре окружающей среды	2000 м: -30...65 °C3000 м: -30...61 °C4000 м: -30...60 °C5000 м: -30...58 °CТемпература материнской платы не должна превышать 80 °C. Для получения дополнительной информации см. инструкцию по эксплуатации.
Примечание по интерфейсам	OPC UA PubSub
Протокол	TCP/IP, UDP, Modbus TCP, OPC UA, EtherNet/IP
Профиль	CiA DS 301 Версия 4.2, CiA DS 401 Версия 1.4
Процессор	ARM Dual Core 64 Bit 1,4 GHz
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Размер дисплея	4.3",
Размеры[мм]	96 x 125.1 x 41.3
Разрешение экрана	800 x 480
Скорость передачи	10 Мбит/с, 100 Мбит/с
Соотношение сторон	16:10
Стандарт трансмиссии	10Base-T, 100Base-TX
Степень загрязнения	2, (перед установкой и при замене устройства)
Температура окружающей среды[°C]	-30...65
Температура хранения[°C]	-30...85
Тип дисплея	цветной дисплей с сенсорной функцией
Тип крепления	панель/поверхность, монтаж в панели или вырезы в панелях
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 0,72 мм / 10 г 10 циклов/ось, синусоидальный
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 61131-3	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD, EРазрешается использовать только один химикат одновременно
Часы реального времени	да, UTC, буферизация батареи
ЭМС	UN/ECE-R10 уровень шума и помехоустойчивость: 100 В/м DIN EN IEC 61000-6-2 помехоустойчивость DIN EN IEC 61000-6-4 уровень шума DIN EN IEC 13766-1 земляные и строительные машины ISO 10605 ESDI ISO 7637-2 импульс 1 уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 2a уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 2b уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 3a уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 3b уровень серьезности 4 / состояние функции A (24 В) ISO 16750-2 импульс 4 уровень серьезности 4 / состояние функции A (12 V)ISO 16750-2 импульс 4 уровень серьезности 4 / состояние функции A (24 В)ISO 16750-2 импульс 5 уровень серьезности 3 / состояние функции C (24 В)
Энергонезависимая память	8 кбайт
Яркость[кд/м²]	1000, (adjustable: 0...100 %, In steps of: 1 %)
