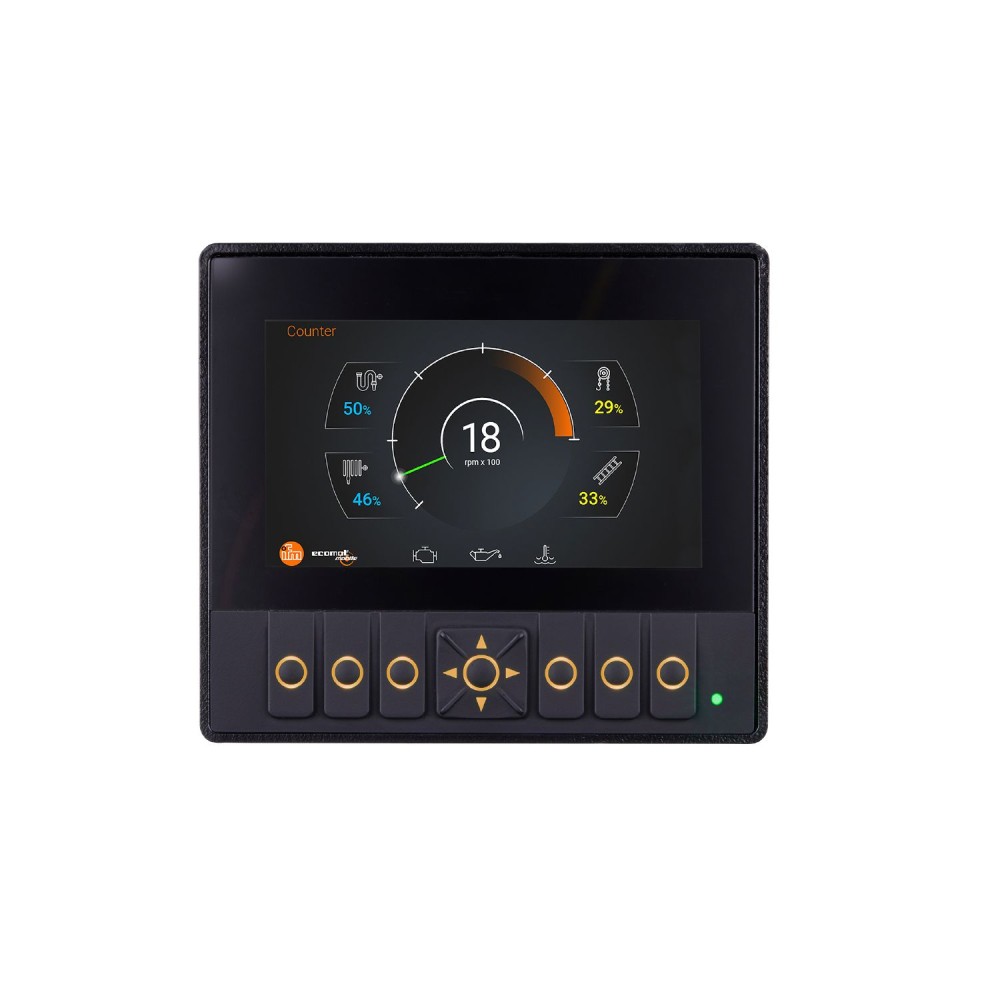

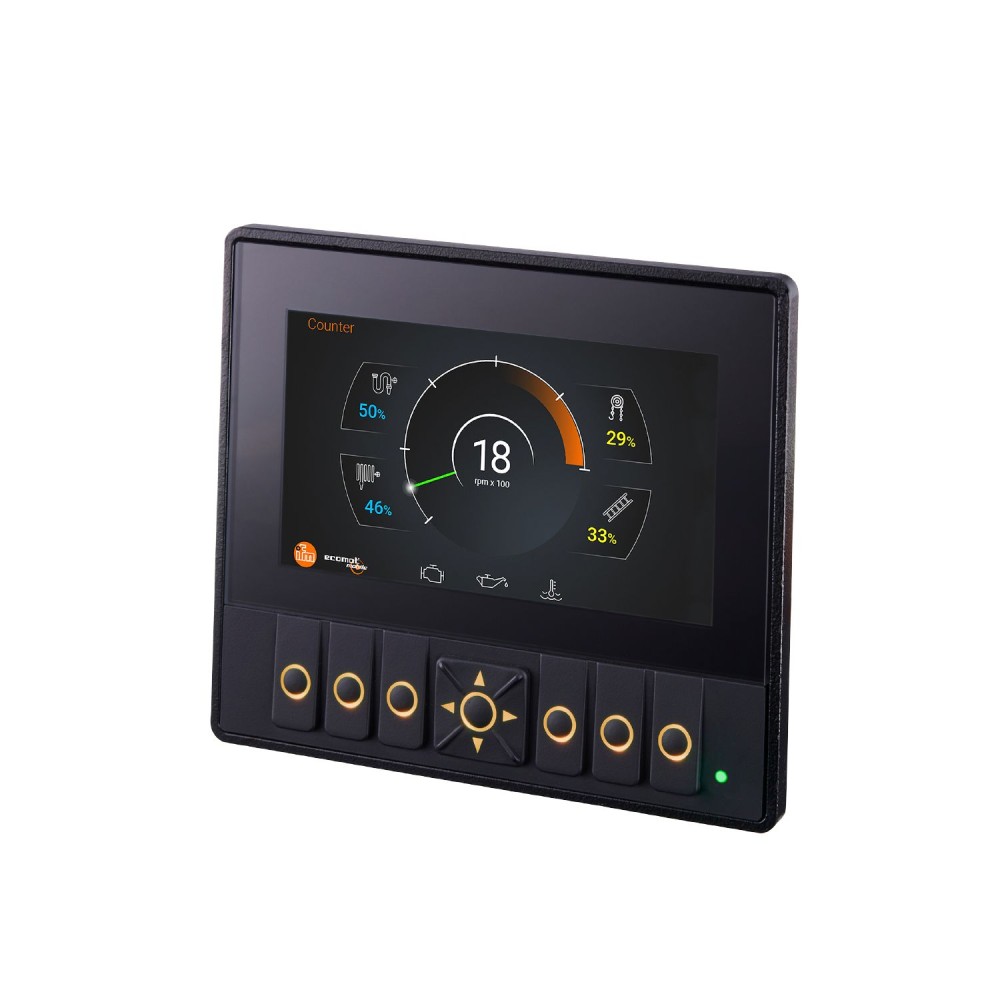

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/STD./U CR1141

Код товара: 195506

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM CR1141 дополнительные характеристики

Описание

Мощный, надежный HMI с современной 64-битной архитектурой, функциональные клавиши с RGB-подсветкой и тактильной обратной связью, высокопроизводительный интерфейс USB в качестве сервисного интерфейса, высокопроизводительный интерфейс CAN для различных задач связи, свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/4.3”/STD./U CR1141

Основные характеристики

MTTF[лет]	112
БАРАН	1 ГБ ОЗУ
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Версия	2.0
Вес[г]	493.05
Глубина цвета	24 бита
Железнодорожные приложения	DIN EN 50155 Pkt 12.2EN 50121-3-2EN 55016
Заводские настройки	Скорость передачи: 250 кбит/с
Защита	IP 65, IP 67
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	CAN, USB
Информация о сроке службы	Кнопки: 750000 срабатываний Клавиша навигации с кнопкой: 750000 срабатываний Срок службы светодиодов дисплея: &, gt, 50000 ч
Испытание в солевом тумане	EN 60068-2-52 Уровень интенсивности солевого тумана 3 / автотранспортное средство
Количество CAN-интерфейсов	1
Количество USB-интерфейсов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 1
Количество цифровых входов	1, (ненастраиваемый входной сигнал службы)
Коэффициент контрастности	800:1
Макс. высота над уровнем моря[м]	5000
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Массовое хранилище	4 ГБ флэш-памяти
Материалы	Корпус: литой под давлением алюминий с порошковым покрытием, Дисплей: антибликовое и закаленное стекло, задняя часть корпуса: пластик, диафрагма: Gore-Tex
Номинальное напряжение постоянного тока [В]	12 / 24
Операционная система	Встроенный Linux
Отображать	Светодиод состояния1 светодиод, многоцветный, свободно программируемый
Параметры настройки параметров	CODESYS 3.5, Qt
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	8
Потребляемый ток [мА]	<, 333, (24 V DC)
Приложение	для мобильного применения, для использования в промышленных условиях, для использования во влажных условиях
Примечание о температуре окружающей среды	2000 м: -30...65 °C3000 м: -30...61 °C4000 м: -30...60 °C5000 м: -30...58 °CТемпература материнской платы не должна превышать 80 °C. Для получения дополнительной информации см. инструкцию по эксплуатации.
Протокол	CANopen, SAE J1939, свободный протокол
Профиль	CiA DS 301 Версия 4.2, CiA DS 401 Версия 1.4
Процессор	ARM Dual Core 64 Bit 1,4 GHz
Рабочее напряжение[В]	8...32 постоянного тока, (два SELV/PELV)
Рабочие элементы	6 свободно программируемых функциональных клавиш с подсветкой, 1 навигационная клавиша с центральной кнопкой подтверждения
Размер дисплея	4.3",
Размеры[мм]	125.1 x 110 x 41.3
Разрешение экрана	800 x 480
Скорость передачи	&, lt, 480 Мбит/с
Соотношение сторон	16:10
Степень загрязнения	2, (перед установкой и при замене устройства)
Температура окружающей среды[°C]	-30...65
Температура хранения[°C]	-30...85
Тип дисплея	цветной дисплей
Тип крепления	панель/поверхность, монтаж в панели или вырезы в панели, (вырез в панели: 114 x 99 мм)
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 0,72 мм / 10 г 10 циклов/ось, синусоидальный
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 61131-3	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD, EРазрешается использовать только один химикат одновременно
Часы реального времени	да, UTC, буферизация батареи
ЭМС	Уровень шума и помехоустойчивость UN/ECE-R10: 100 В/м DIN EN 61000-6-2 DIN EN 61000-6-4 DIN EN 13766-1 ISO 10605 ESD-устойчивость ISO 11452-1 ISO 7637-2 импульса 1, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 2a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 2b, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 3a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 3b, уровень серьезности 4 / состояние функции A (24 В) ISO 16750-2 импульса 4, уровень серьезности 4 / состояние функции A (12 В) ISO 16750-2 импульса 4 уровень серьезности 4 / состояние функции A (24 В)ISO 16750-2 импульса 5 уровень серьезности 3 / состояние функции C (24 В)ISO 16750-2 импульса 4 уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	8 кбайт
Яркость[кд/м²]	1000, (adjustable: 0...100 %, In steps of: 1 %)
