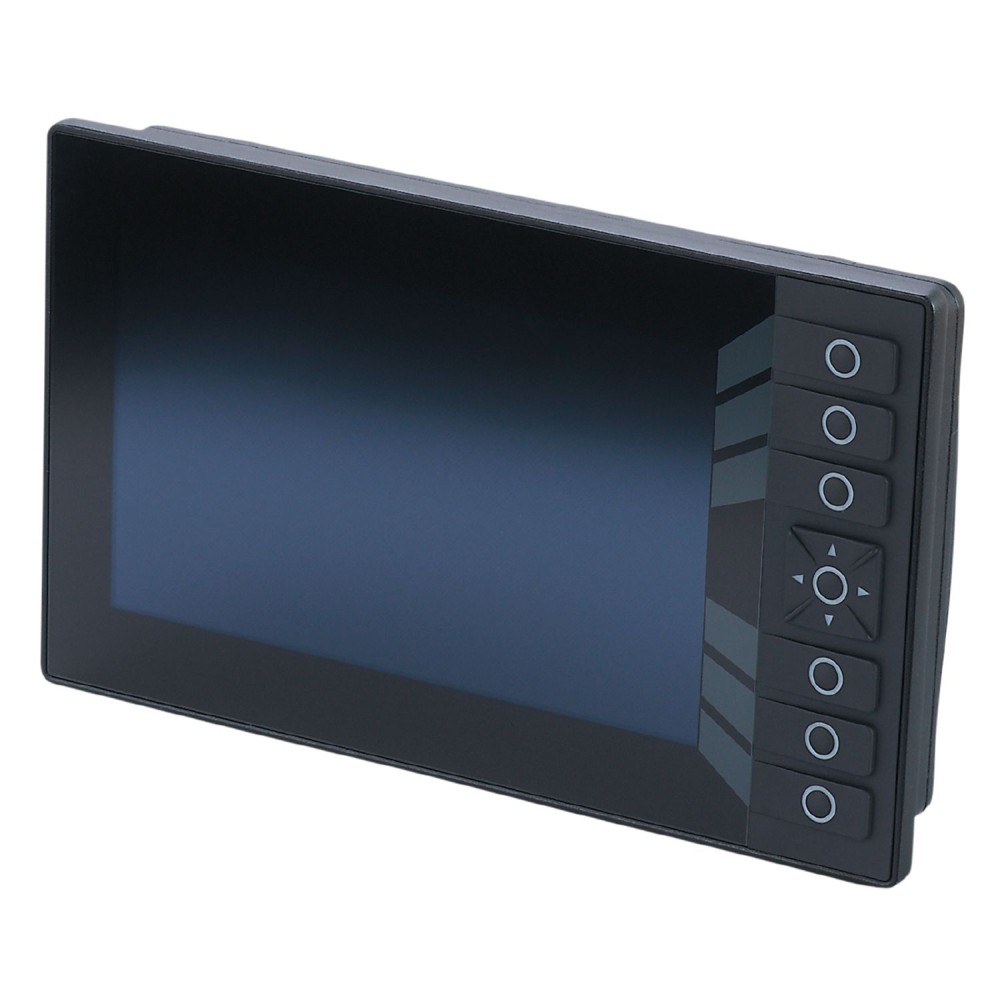

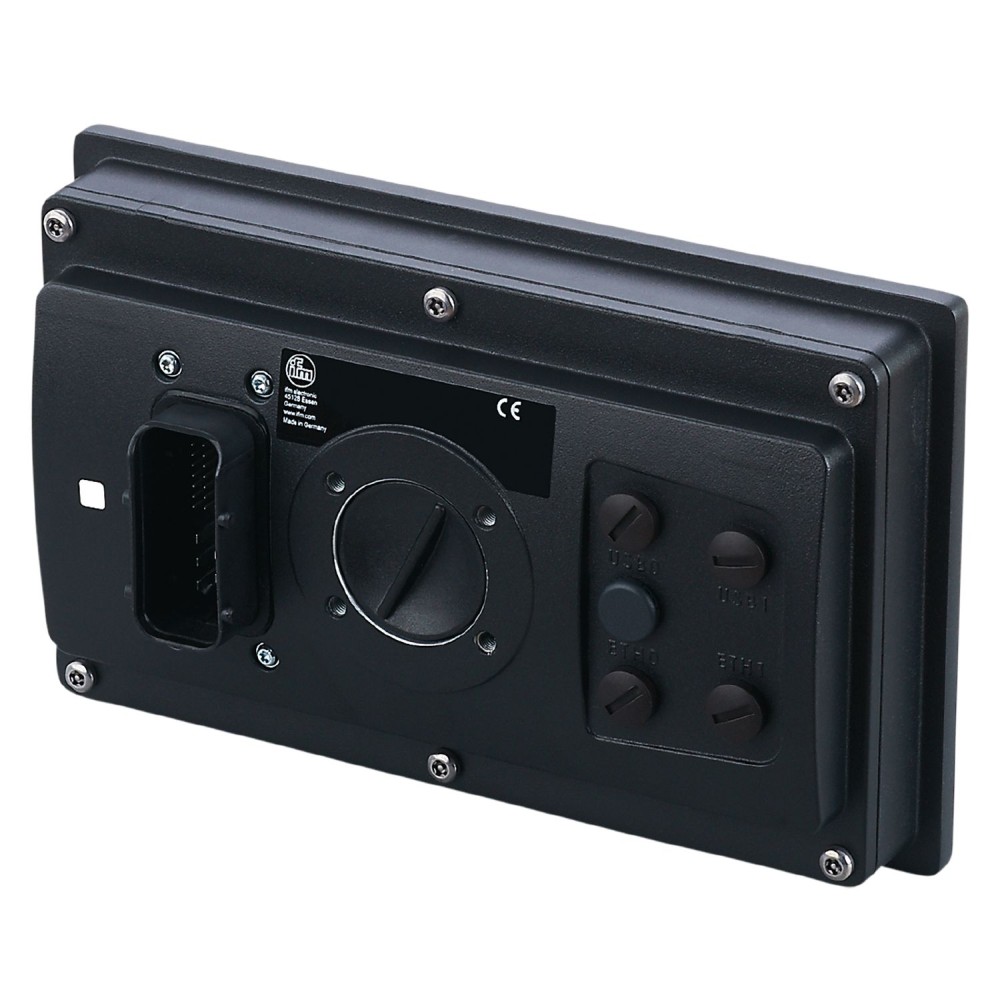

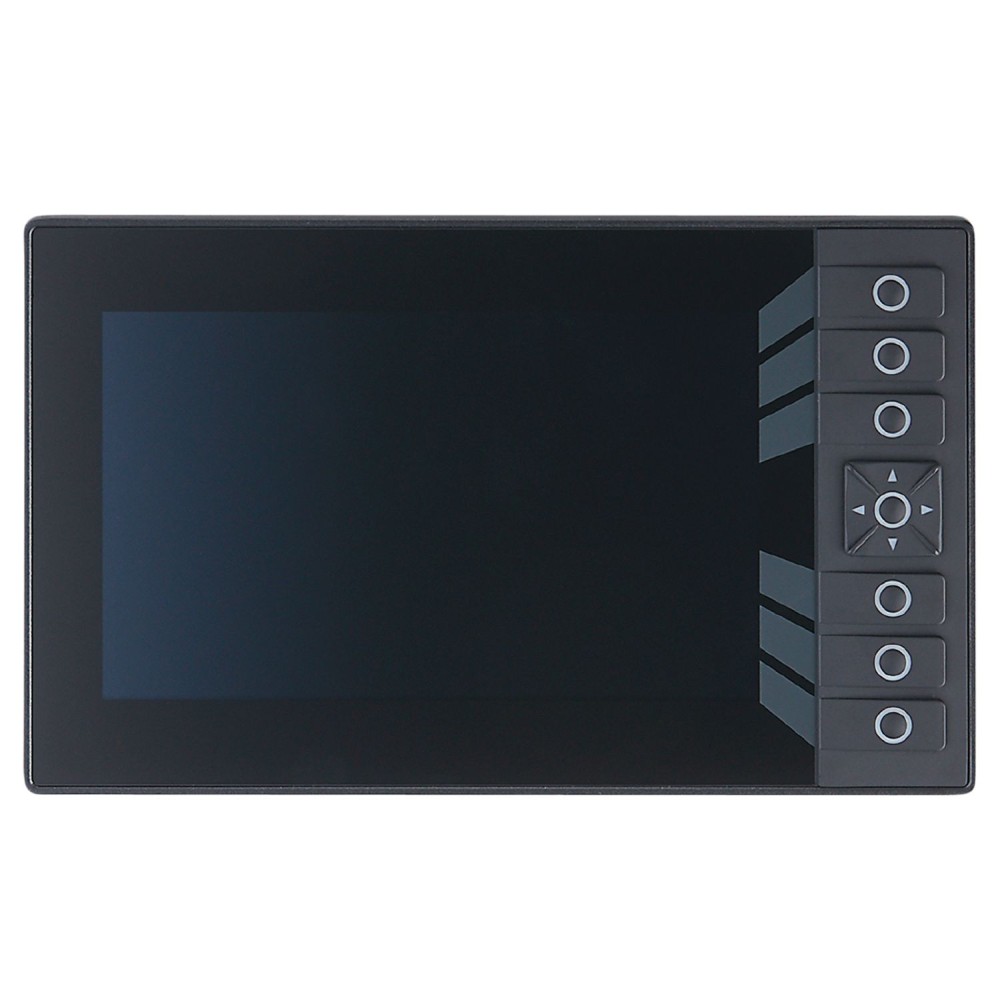

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/7”/Touch CR1077

Код товара: 195484

IFM Производитель

288 294 ₽

Быстрый заказ

Характеристики

Код производителяCR1077

Все характеристики

IFM CR1077 дополнительные характеристики

Описание

Мощный, надежный человеко-машинный интерфейс с современной 64-битной архитектурой и дополнительным сенсорным экраном, версии с функциональными клавишами с RGB-подсветкой и тактильной обратной связью, высокопроизводительный USB-интерфейс для регистрации данных и поддержки аналоговых камер и Ethernet-камер, высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи, программирование в соответствии с IEC 61131-3 с помощью CODESYS

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/7”/Touch CR1077

Основные характеристики

MTTF[лет]	37
Аудиовход	Стерео линейный вход, -10 дБВ (= 0,316 В), макс. 0 дБВ (= 1 В)
Аудиовыход	Стерео класс D, 1 Вт, 8 Ом, BTL
Версия	USB2.0
Версия с сенсорным экраном	PCAP, (распознавание до 10 пальцев, оптимизировано для влажных условий и перчаток)
Вес	1512
Видеовход	1 В, 75 Ом, PAL, NTSC
Влажность воздуха	90, (без конденсации)
Габариты	137.4 x 223.6 x 46.5 мм
Глубина цвета	18 бит
Железнодорожные приложения	DIN EN 50155 Pkt 12.2EN 50121-3-2EN 55016
Заводские настройки	Скорость передачи: 250 кбит/с
Защита	IP 65, IP 67, (для вставленных разъемов с индивидуально герметизированными жилами и вставленными разъемами М12 или герметизирующими колпачками: IP 67)
Защита от обратной полярности	да, (при питании от бортовой системы/аккумулятора)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	Ethernet, CAN, USB
Информация о сроке службы	Кнопки: 1000000 операций Клавиша навигации с кнопкой: 1000000 операций Срок службы светодиодов дисплея: &, gt, 70000 ч
Испытание в солевом тумане	EN 60068-2-52 Уровень интенсивности солевого тумана 3 / автотранспортное средство
Климатические испытания	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Количество CANинтерфейсов	4
Количество USBинтерфейсов	2
Количество в упаковке	1 шт.
Количество видеовходов	4, (аналог)
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество интерфейсов Ethernet	2
Количество цифровых входов	2
Количество цифровых выходов	2
Коэффициент контрастности	1000:1
Макс. высота над уровнем моря[м]	3000
Макс. токовая нагрузка на выход [мА]	2500
Массовое хранилище	8 ГБ флэш-памяти
Материалы	Корпус: литой под давлением алюминий с порошковым покрытием, Дисплей: антибликовое и закаленное стекло
Номинальное напряжение постоянного тока [В]	12 / 24
Операционная система	Встроенный Linux 4.14
Отображать	Светодиодный индикатор состояния: 1 светодиод, многоцветный, свободно программируемый. Дисплей: вращение дисплея: 4 x 90°.
Параметры настройки параметров	CODESYS 3.5
Поставляемые товары	батарея: 1 x CR1225 (3 В, 48 мАч), встроенная
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	27
Потребляемый ток [мА]	<, 5000
Примечание о температуре окружающей среды	2000 м: -30...65 °C3000 м: -30...60 °CТемпература материнской платы не должна превышать 85 °C. Для получения дополнительной информации см. инструкцию по эксплуатации.
Примечание по интерфейсам	Сервер встраиваемых устройств OPC UA Micro
Протокол	TCP/IP, UDP, Modbus TCP, OPC UA, EtherNet/IP
Профиль	CiA DS 301 Версия 4, CiA DS 401 Версия 1.4
Процессор	ARM Quad Core 64 Bit 1,2 GHz
Рабочее напряжение[В]	8...32 DC
Рабочие элементы	6 свободно программируемых функциональных клавиш с подсветкой, 1 клавиша навигации с кнопкой
Размер дисплея	7",
Разрешение экрана	800 x 480
Скорость передачи	&, lt, 480 Мбит/с
Соотношение сторон	16:10
Стандарт трансмиссии	10Base-T, 100Base-TX
Степень загрязнения	2
Температура окружающей среды[°C]	-35...60
Температура хранения[°C]	-35...85
Тип дисплея	цветной дисплей с сенсорной функцией
Тип крепления	панель / поверхность
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 10 циклов/ось, синусоидальный
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 611313	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD, EРазрешается использовать только один химикат одновременно
Частота переключения постоянного тока [Гц]	<, 20
Часы реального времени	да, UTC, буферизация батареи
ЭМС	Излучение шума и помехоустойчивость UN/ECE-R10: 100 В/м DIN EN 61000-6-2 DIN EN 61000-6-4 ISO 10605 ESDD IN EN ISO 13766-18 кВ воздушный разряд / состояние функции CISO 7637-2 импульса 1, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 2a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 2b, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 3a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 3b, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 4, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 5 уровень серьезности 3 / состояние функции C (24 В)ISO 7637-2 импульс 4 уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	16 кбайт
Яркость[кд/м²]	<, 800, (adjustable: 0...100 %, In steps of: 1 %)
