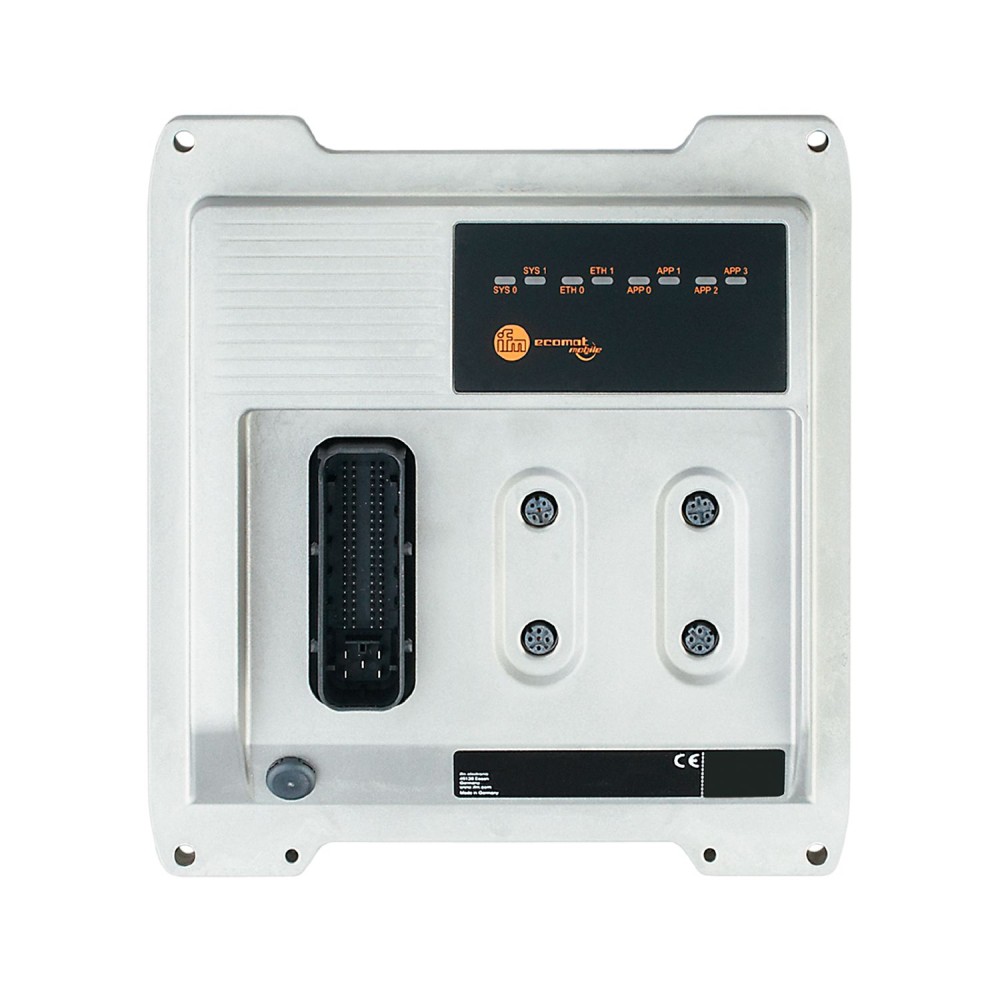

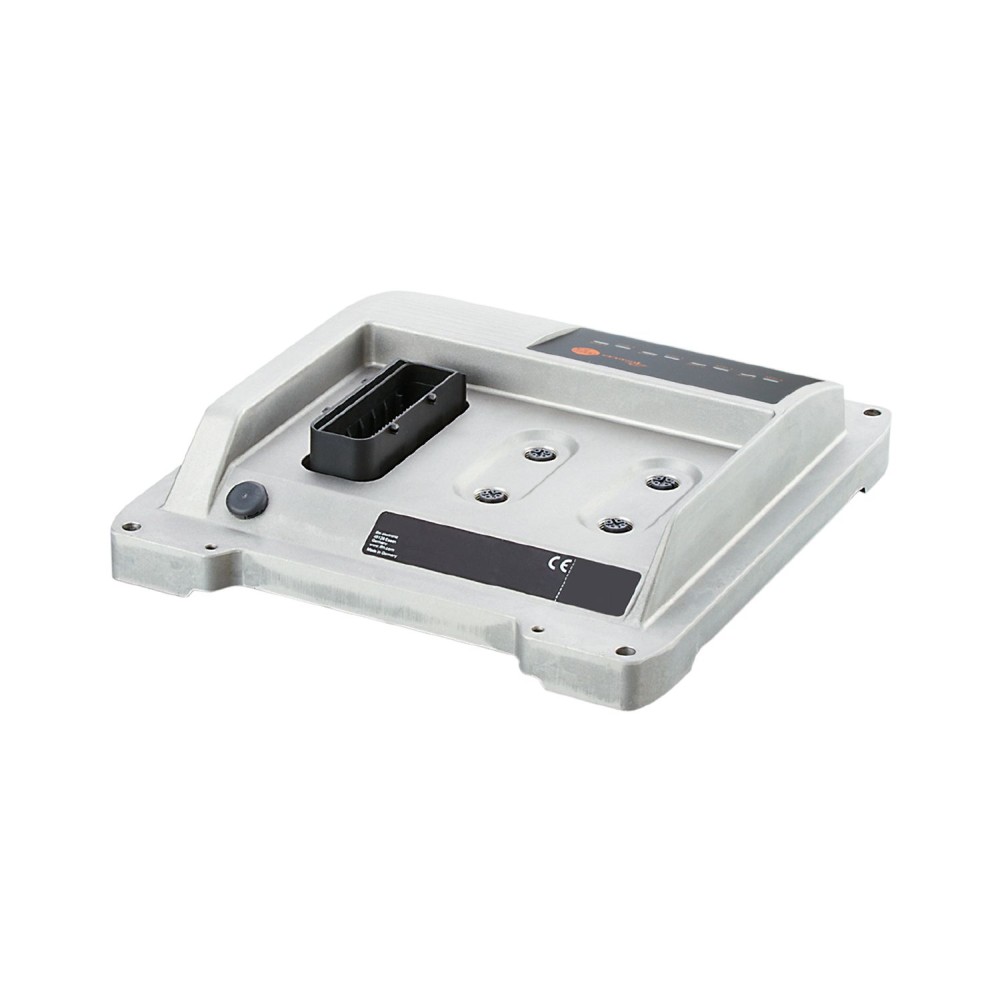

Программируемый контроллер для мобильных машин IFM ecomatController/60/Std. CR0709

Код товара: 195473

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяCR0709

Все характеристики

IFM CR0709 дополнительные характеристики

Описание

Мощные 32-битные трехъядерные контроллеры с большой памятью приложений, с множеством многофункциональных настраиваемых входов и выходов, высокопроизводительными интерфейсами CAN и Ethernet для различных задач связи, свободно программируются в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Характеристики Программируемый контроллер для мобильных машин IFM ecomatController/60/Std. CR0709

Основные характеристики

Аналоговый вход	Тип функции: Напряжение, логометрический, программный режим: IN_VOLTAGE_RATIO, входной диапазон [В]: 0...100 % В, входное сопротивление [Ом]: 51000, разрешение: 12 бит, точность: 320 мВ, входная частота [Гц]: &, lt, 330, низкий уровень диагностики: 0 ‰, (параметризуется), высокий уровень диагностики: 1000 ‰, (параметризуется)
Аналоговый выход	Тип функции Напряжение Программный режим OUT_ANALOG_10 Диапазон напряжения [В] 0...10 DC Точность 5 % Макс. ток нагрузки [мА] 5 Время реакции на импульс [мс] &, lt, 1,8 (10...90 %) Измерение напряжения [В] 0...10 Точность измерения напряжения [В] 0,5 В
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Вес	1455.5 г
Вилка СТ А	OUT3001
Влажность воздуха	90, (без конденсации)
Вход резистора	Тип функциидвоичный, высокая сторонапрограммный режимIN_RESISTORвходной диапазон [Ом]16...30000измерительный ток [мА]&, lt, 2,0разрешение12 битточность16...3000 Ом: ± 600 Ом3000...15000 Ом: ± 1500 Ом15000...30000 Ом: ± 3000 Омнизкий уровень диагностики0 Ом, (параметризуется)высокий уровень диагностики31000 Ом, (параметризуется)
Выход ШИМI	Тип функции: программный режим управления током: OUT_CURRENT_CSO, диапазон напряжения [В] 6...32 DC, коммутируемый ток [А] 0,025...2,5, выходная частота [Гц] 20...2000, диапазон регулирования [А] 0,05...2,5, разрешение настройки [мА] 1, разрешение регулирования [мА] 2, мин. сопротивление нагрузки [Ом] 12 В: 3 Ом / 24 В: 6 Ом, защитная схема: индуктивная нагрузка, тепловая защита, измерение тока [А] 0...4, точность измерения тока [мА] 37,5, функции диагностики: обрыв провода, короткое замыкание, контроль тока, нижний предел контроля тока [мА] 0, (параметрируется), верхний предел контроля тока [мА] 2500, (параметрируется)
Габариты	219 x 203 x 47
Заводские настройки	Скорость передачи: 115,2 кБит/с
Защита	IP 65, IP 67, (для вставленных разъемов с индивидуально герметизированными жилами и вставленными разъемами М12 или герметизирующими колпачками: IP 67)
Защита от обратной полярности	да, (при питании от бортовой системы/аккумулятора)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	Ethernet, CAN, RS232
Испытание в солевом тумане	EN 60068-2-52 Уровень интенсивности солевого тумана 3 / автотранспортное средство
Количество CANинтерфейсов	4
Количество аналоговых входов	16
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов резистора	4
Количество выходов с Hмостом	6, (3 x 2)
Количество выходов ШИМ	27
Количество выходов ШИМI	18
Количество интерфейсов Ethernet	2
Количество интерфейсов R232	1
Количество цифровых входов	32
Количество цифровых выходов	27
Количество частотных входов	8
Макс. высота над уровнем моря[м]	3000
Массовое хранилище	9 Мбайт флэш-памяти
Материалы	корпус: литой под давлением алюминий, пассивированный
Номинальное напряжение постоянного тока [В]	12 / 24
Общее количество входов	32
Общее количество входов и выходов	60
Общее количество выходов	28
Операционная система	Операционная система реального времени
Отображать	подключение, светодиод, зеленый свет, передача данных, светодиод, зеленый мигающий
Параметры настройки параметров	CODESYS 3.5
Переключатель выходной группы	Тип функции: вторая независимая опция для безопасного отключения выходной группы, диапазон напряжения [В] 6...32 постоянного тока, измерение напряжения [В] 0...36, точность измерения напряжения [мВ] 360, диагностическая функция, контроль тока, контроль напряжения, нижний предел контроля тока [мА] 0, (параметрируется), верхний предел контроля тока [мА] 12000, (параметрируется)
Питание датчика	Тип функции: источник питания, режим программного обеспечения: OUT_SENSOR_10, Выходное напряжение [В]: 10, точность: 5 %, мин. ток нагрузки [мА]: 10, макс. ток нагрузки [мА]: 200, измерение тока: A: 0...2,5, точность измерения тока [мА]: 125, измерение напряжения [В]: 0...10, точность измерения напряжения [мВ]: 500, диагностические функции: обрыв провода, короткое замыкание, контроль тока, нижний предел контроля тока [мА]: 0, (параметрируется), верхний предел контроля тока [мА]: 2500, (параметрируется)
Поставляемые товары	Защитный колпачок: саморез М12: 1 x М4, для подключения экрана
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	8, (VBB30)
Потребляемый ток [мА]	<, 400
Примечание по интерфейсам	2 порта со встроенным коммутатором
Протокол	TCP/IP, UDP/IP, Modbus TCP
Профиль	CiA DS 301 Версия 4.2, CiA DS 401 Версия 1.4
Процессор	32-битный трехъядерный
Рабочее напряжение[В]	8...32 DC, (t <, 10 s: 36 V)
Связь	Разъем: 1 x AMP, кодировка: A
Скорость передачи	9,6...115,2 kBit/s
Стандарт трансмиссии	10Base-T, 100Base-TX
Степень загрязнения	2
Температура корпуса [°C]	-40...85
Температура хранения[°C]	-40...85
Тип крепления	винтовое крепление, (4 x M6)
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 10 циклов/ось, синусоидальный
Функция ПЛК в соответствии с IEC 611313	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD
Цифровой вход	уровень переключения высокий [В]&, gt, 70 % VBB30уровень переключения низкий [В]&, lt, 30 % VBB30точность1,6 В
Цифровой выход	Тип функции: двоичный, высокая сторона, программный режим: OUT_DIGITAL_CSO, диапазон напряжения [В] 6...32 DC, ток переключения [А] 0,025...2,5, защитная схема, индуктивная нагрузка, тепловая защита, измерение тока [А] 0...4, точность измерения тока [мА] 125, контроль состояния переключения [В] 2, точность контроля состояния переключения [В] ± 1, диагностическая функция: обрыв провода, короткое замыкание, контроль тока, нижний предел контроля тока [мА] 0, (параметрируется), верхний предел контроля тока [мА] 2500, (параметрируется)
Частотный вход	тип функции фазапрограммный режимIN_PHASE_CSO/CSIчастота [Гц]0,0625...5000высокий уровень переключения [В]&, gt, 70 % VBB30низкий уровень переключения [В]&, lt, 30 % VBB30входное сопротивление [Ом]10000точность± 10 мкс
Число	1
ШИМвыход	Тип функции: двоичный, высокая сторона, программный режим: OUT_PWM_CSO, диапазон напряжения [В]: 6...32 DC, коммутируемый ток [А]: 0,025...2,5, выходная частота [Гц]: 20...2000, скважность импульса/паузы: 1...1000 ‰, (параметрируется), разрешение: 1 ‰, (20...250 Гц), защитная схема, индуктивная нагрузка, тепловая защита, измерение тока [А]: 0...4, точность измерения тока [мА]: 125, диагностические функции: обрыв провода, короткое замыкание, контроль тока, нижний предел контроля тока [мА]: 0, (параметрируется), верхний предел контроля тока [мА]: 2500, (параметрируется),
ЭМС	DIN EN 61000-6-2 ESDDIN EN 61000-6-4 BurstISO 7637-2 импульс 1, уровень серьезности 4 / состояние функции C (24 В)ISO 7637-2 импульс 2a, уровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 2b, уровень серьезности 4 / состояние функции C (24 В)ISO 7637-2 импульс 3a, уровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 3b, уровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 4, уровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 5, уровень серьезности 3 / состояние функции A (24 В)ISO 7637-2 импульс 4, уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	10 кбайт
