Программируемый графический дисплей для управления мобильными машинами IFM R360/BasicDisplay/Clear CR9221

Код товара: 195466

IFM Производитель

60 800 ₽

Быстрый заказ

Характеристики

Код производителяCR9221

Все характеристики

IFM CR9221 дополнительные характеристики

Описание

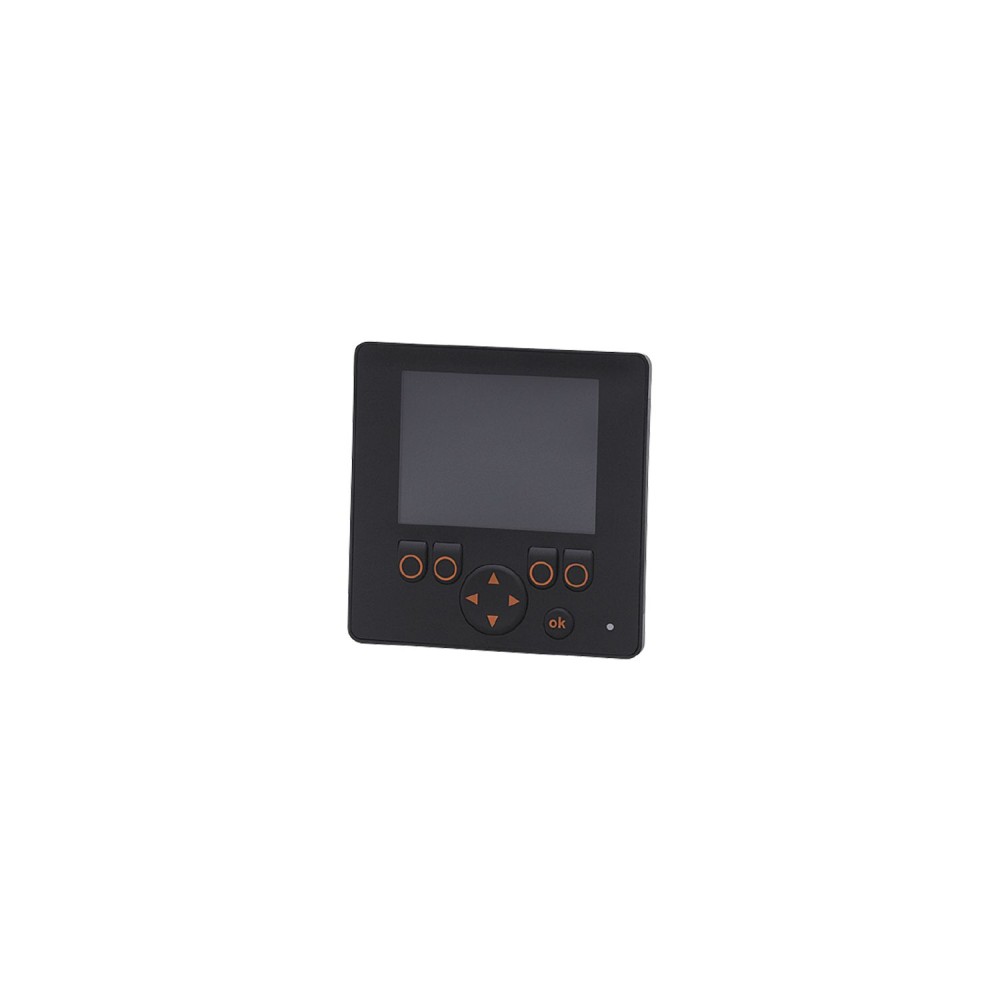

Программируемый графический дисплей IFM R360/BasicDisplay/Clear CR9221

Программируемый графический дисплей IFM R360/BasicDisplay/Clear CR9221 представляет собой компактное и надежное решение для управления мобильными машинами. Устройство спроектировано для работы в жестких условиях эксплуатации, обеспечивая стабильное отображение информации и удобное взаимодействие оператора.

Ключевые характеристики и преимущества

Дисплей и пользовательский интерфейс.Устройство оснащено цветным дисплеем размером 2. 8 дюйма с разрешением 320 x 240 пикселей и глубиной цвета 8 бит.
Пять свободно программируемых функциональных клавиш с подсветкой и одна навигационная клавиша с кнопкой обеспечивают интуитивно понятное управление. Это позволяет оператору легко контролировать параметры и функции машины даже в условиях ограниченной видимости или при работе в перчатках.
Интерфейсы связи.Интегрированный CAN-интерфейс 2. 0 A/B (ISO 11898) поддерживает протоколы CANopen и SAE J1939.
Наличие высокопроизводительного CAN-интерфейса обеспечивает быструю и надежную передачу данных, что критически важно для интеграции дисплея в существующие системы управления мобильной техники и эффективного взаимодействия с другими компонентами.
Защита и надежность.Дисплей обладает высокой степенью защиты IP 65 спереди и IP 67 в смонтированном виде, что делает его устойчивым к воздействию пыли и влаги.
Рабочий диапазон температур составляет от -20 до 70 °C. Устойчивость к вибрациям (ISO 16750-3) и ударам (ISO 16750-3) гарантирует стабильную работу устройства в тяжелых условиях эксплуатации мобильных машин.
Гибкость программирования.Дисплей свободно программируется в соответствии со стандартом IEC 61131-3 с использованием программного обеспечения CODESYS 2. 3.
Это предоставляет широкие возможности для адаптации логики управления и визуализации под специфические требования конкретного применения, обеспечивая гибкость и масштабируемость системы.

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM R360/BasicDisplay/Clear CR9221

Основные характеристики

Вес	165.5
Влажность воздуха	90, (без конденсации)
Габариты	87.5 x 87.5 x 37.8
Глубина цвета	8 бит
Железнодорожные приложения	DIN EN 50155 Pkt 13.3EN 50121-3-2EN 55016
Заводские настройки	Скорость передачи: 250 кбит/с
Замечания	для получения дополнительной информации см. инструкцию по эксплуатации
Защита	IP 65, (спереди, в смонтированном виде: IP 67)
Защита от перенапряжения	yes, (36 V: t ≤ 10 s)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	МОЖЕТ
Информация о сроке службы	Кнопки: ≥ 750 000 активаций. Клавиша навигации с кнопкой: ≥ 750 000 активаций. Срок службы светодиодов дисплея: ≥ 50 000 ч (при 25 °C).
Испытание в солевом тумане	EN 60068-2-52 Метод испытания на стойкость к соляному туману 3 / автотранспортное средство
Климатические испытания	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Количество CANинтерфейсов	1
Количество в упаковке	1 шт.
Коэффициент контрастности	500:1
Макс. высота над уровнем моря[м]	2000
Массовое хранилище	1536 Кбайт Flash
Материалы	Корпус: пластик чёрный, Дисплей: ПЭТ, Кнопки: силикон
Номинальное напряжение постоянного тока [В]	12 / 24
Отображать	Светодиод состояния1, красный/зеленый
Параметры настройки параметров	CODESYS 2.3
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	1.68
Потребляемый ток [мА]	70, (24 В постоянного тока, фоновая подсветка: 100 %)
Протокол	CANopen, SAE J1939, свободный протокол
Профиль	CiA DS 301 Версия 4, CiA DS 401 Версия 1.4
Процессор	Freescale PowerPC 5517E, 50 МГц
Рабочее напряжение[В]	8...32 постоянного тока, (до SELV/PELV , Информацию о пределах пониженного напряжения см. в инструкции по эксплуатации.)
Рабочие элементы	5 свободно программируемых функциональных клавиш с подсветкой, 1 клавиша навигации с кнопкой
Размер дисплея	2.8",
Разрешение экрана	320 x 240
Скорость передачи	20 кБит/с... 1 МБит/с
Соотношение сторон	4:3
Степень загрязнения	2, (перед установкой и при замене устройства)
Температура окружающей среды[°C]	-20...70
Температура хранения[°C]	-30...80
Тип дисплея	цветной дисплей
Тип крепления	панель / поверхность, (вырез панели (панель): 81,5 x 81,5 мм, вырез панели (поверхность): 53 x 53 мм)
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 10 циклов/ось, синусоидальный
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 611313	да
ЭМС	Уровень шума и помехоустойчивость UN/ECE-R10: 100 В/м DIN EN 61000-6-2 ESDD IN EN 61000-6-4 Burst EN 61010-1 ISO 7637-2 импульс 1, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 2a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 2b, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 3a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 3b, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 4, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 5, уровень серьезности 3 / состояние функции C (24 В) ISO 7637-2 импульс 4 уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	1 кбайт
Яркость[кд/м²]	&, lt, 300, (Дисплей, регулируемый: 0...100 %, С шагом: 1 %, Элементы управления, $global)
