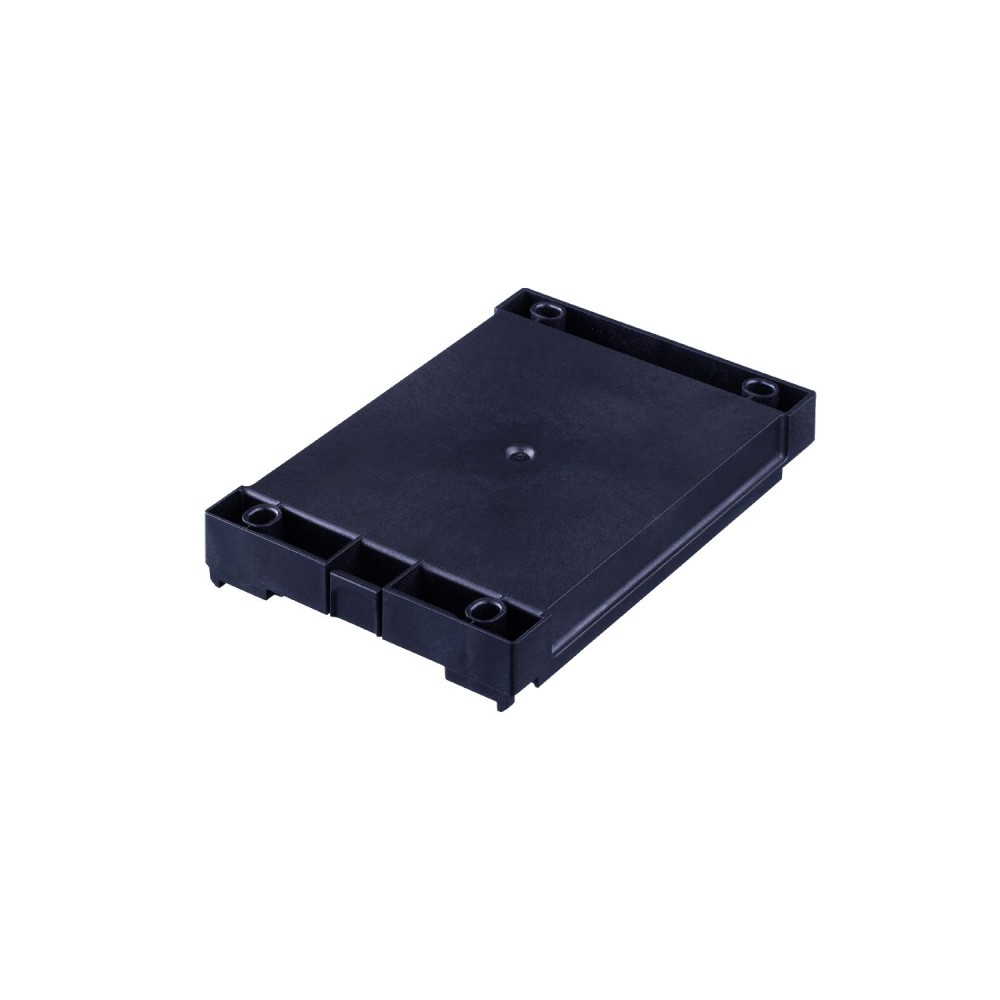

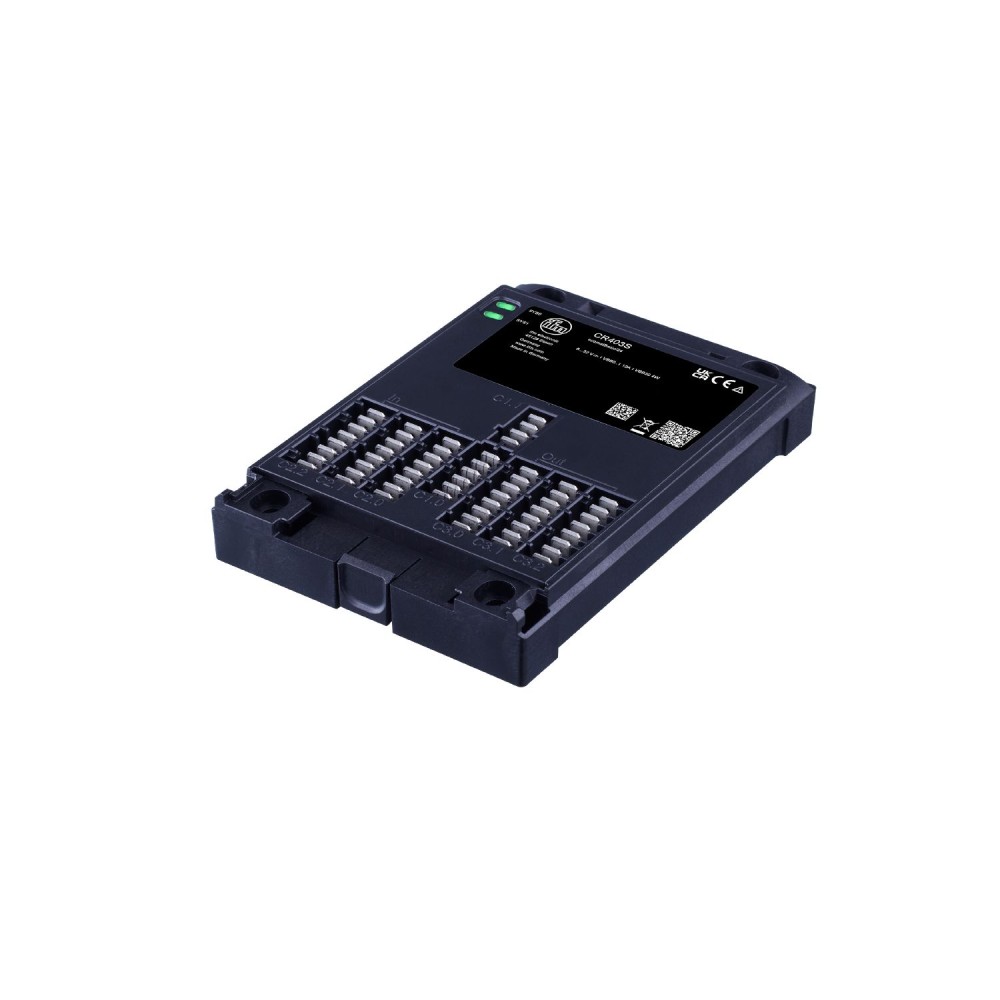

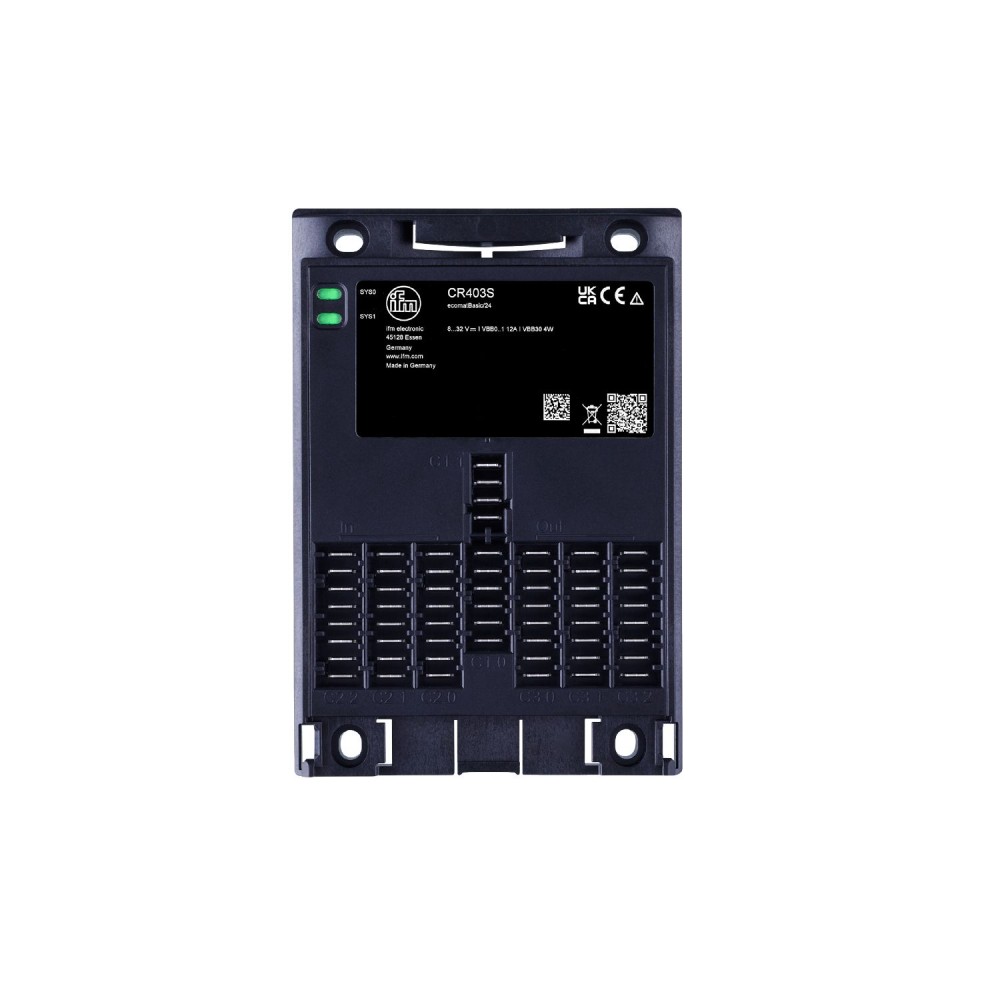

Программируемый контроллер для мобильных машин IFM ecomatBasic/24 CR403S

Код товара: 195464

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяCR403S

Все характеристики

IFM CR403S дополнительные характеристики

Описание

Свободно программируется в соответствии с IEC 61131-3 с помощью CODESYS 3.5. Высокопроизводительный интерфейс CAN для различных задач связи. Многофункциональные входы и выходы с управлением по току обеспечивают максимальную адаптивность. Может использоваться в качестве контроллера безопасности до SIL2/PL d при использовании с сертифицированным TÜV программным пакетом.

Характеристики Программируемый контроллер для мобильных машин IFM ecomatBasic/24 CR403S

Основные характеристики

Аналоговый вход	Тип функции: Напряжение, логометрический, программный режим: IN_VOLTAGE_RATIO, входной диапазон [В]: 0...1000 ‰, VBB30, входное сопротивление [Ом]: 51000, разрешение: 12 бит, точность: ± 320 мВ, входная частота [Гц]: &, lt, 330, низкий уровень диагностики: 0 ‰, (параметризуется), высокий уровень диагностики: 1000 ‰, (параметризуется)
Вес	424.4
Вилка C1.0	VBB0, VBB1
Вилка C2.1	IN0200, IN0201IN0300, IN0301
Вилка C2.2	IN0000, IN0001IN0100, IN0101
Вилка C3.0	OUT0002, OUT0003
Вилка C3.1	OUT0004...OUT0007
Вилка C3.2	OUT0102, OUT0103
Влажность воздуха	90, (без конденсации)
время загрузки	≤ 3 s
Вход резистора	Тип функции: двоичный, высокая сторона, программный режим: IN_RESISTOR, входной диапазон [Ом]: 16...30000, измерительный ток [мА]: &, lt, 2,0, разрешение: 12 бит, точность: 16...3000 Ом: ± 60 Ом, 3000...15000 Ом: ± 750 Ом, 15000...30000 Ом: ± 3000 Ом, низкий уровень диагностики: 0 Ом, (параметризуется), высокий уровень диагностики: 30000 Ом, (параметризуется)
Выход ШИМI	Тип функции: программный режим с управлением по току OUT_CURRENT_CSO Диапазон напряжения [В] 6...32 Ток переключения [А] 0,025...2,5 Выходная частота [Гц] 20...2000 Диапазон регулирования [А] 0,05...2,5 Разрешение регулирования [мА] 2 Мин. сопротивление нагрузки [Ом] 12 В: 4,8 Ом / 24 В: 9,6 Ом Схема защиты: индуктивная нагрузка, тепловая защита Измерение тока [А] 0...4 Точность измерения тока [мА] ± 37,5 Диагностические функции: обрыв провода, короткое замыкание, контроль тока: нижний предел контроля тока [мА] 0, (параметрируется) верхний предел контроля тока [мА] 2500, (параметрируется)
Габариты	163 x 112 x 25.6 мм
Железнодорожные приложения	EN 50121-3-2EN 50155
Защита	ИП 20
Защита от обратной полярности	да, (VBB30, VBB0, VBB1: в случае питания от бортовой системы/аккумулятора)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	МОЖЕТ
Климатические испытания	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Количество CANинтерфейсов	2
Количество аналоговых входов	8
Количество в упаковке	1 шт.
Количество входов резистора	4
Количество выходов ШИМ	12
Количество выходов ШИМI	2
Количество цифровых входов	12
Количество цифровых выходов	12
Количество частотных входов	4
Макс. высота над уровнем моря[м]	5000
Массовое хранилище	9 Мбайт флэш-памяти
Материалы	жилье: СИЗ + ПС
Номинальное напряжение постоянного тока [В]	12 / 24
Общее количество входов	12
Общее количество входов и выходов	24
Общее количество выходов	12
Операционная система	операционная система реального времени
Отображать	нет приложения, светодиод, горит зеленым светом, светодиод «run», мигает зеленым с частотой 2 Гц, светодиод «fault», мигает красным с частотой 10 Гц, светодиод «debug run», мигает желтым с частотой 2 Гц, светодиод «debug stop», горит желтым светом
Параметры настройки параметров	CODESYS 3.5
Переключатель выходной группы	Тип функции: виртуальный переключатель, программный режим: OUT_DIGITAL_VIRT, диапазон напряжения [В]: 6...32, измерение напряжения [В]: 0...36, точность измерения напряжения [мВ]: ± 360, номинальный ток [А]: 12, нижний предел контроля тока [мА]: 0, (параметризуется), верхний предел контроля тока [мА]: 12000, (параметризуется)
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	4, (VBB30)
Примечание о температуре окружающей среды	для более подробной информации см. раздел Диаграммы и графики
Примечания	для использования в качестве контроллера безопасности требуется отдельно приобретаемая лицензия (CP100S)
Протокол	CANopen, SAE J1939
Процессор	32-битный трехъядерный
Рабочее напряжение[В]	8...32 DC
Разъем C2.0	IN0400, IN0401IN0500, IN0501
Скорость передачи	20 кБит/с... 1 МБит/с
Степень загрязнения	2
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип крепления	винтовое крепление, (4 x M4)
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 синусоидальный 10...500 Гц / 10 циклов/ось, синусоидальный
Функция ПЛК в соответствии с IEC 611313	да
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD химическая стойкость пластика: допускается одновременное воздействие только одного химического вещества
Цифровой вход	Тип функции: двоичный, режим программного обеспечения на стороне низкого уровня IN_DIGITAL_CSI IN_DIGITAL_CSI_NAMUR Диапазон входного сигнала [В] 0...32 Высокий уровень переключения [В] &, gt, 70 % VBB30, (параметризуется) Низкий уровень переключения [В] &, lt, 30 % VBB30, (параметризуется) Разрешение: 12 бит Точность: ± 320 мВ Входная частота [Гц] &, lt, 330 Входное сопротивление [Ом] 3200 Низкий уровень диагностики 0 % VBB30, (параметризуется) Высокий уровень диагностики 400 % VBB30, (параметризуется)
Цифровой выход	Тип функции: двоичный, высокая сторона, программный режим: OUT_DIGITAL_CSO, диапазон напряжения [В]: 6...32, ток переключения [А]: 0,025...1,0, минимальное сопротивление нагрузки [Ом]: 12 В: 12 Ом / 24 В: 24 Ом, схема защиты: индуктивная нагрузка, тепловая защита
Частотный вход	тип функции фазапрограммный режимIN_PHASE_CSOIN_PHASE_CSIвходная параA: IN0400 + B: IN0401A: IN0500 + B: IN0501входной диапазон [В]0...32частота [Гц]0,0625...5000высокий уровень переключения [В]&, gt, 70 % VBB30низкий уровень переключения [В]&, lt, 30 % VBB30входное сопротивление [Ом]10000точность± 10 мкс
Число	4
ШИМвыход	Тип функции: двоичный, высокая сторона, программный режим: OUT_PWM_CSO, диапазон напряжения [В]: 6...32, ток переключения [А]: 0,025...1,0, выходная частота [Гц]: 20...2000, скважность импульса/паузы: 1...1000 ‰, (параметрируется), разрешение: 1 ‰, (20...250 Гц), мин. сопротивление нагрузки [Ом]: 12 В: 12 Ом / 24 В: 24 Ом, схема защиты: индуктивная нагрузка, тепловая защита
Электробезопасность	Требования безопасности IEC 61010-1: общие требования. Требования безопасности IEC 61010-2-201: частные требования к оборудованию управления.
ЭМС	IEC 61000-6-2помехоустойчивостьIEC 61000-6-4помехоэмиссииISO 7637-2 импульс 1уровень серьезности 4 / состояние функции C (24 В)ISO 7637-2 импульс 2aуровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 2bуровень серьезности 4 / состояние функции C (24 В)ISO 7637-2 импульс 3aуровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 3bуровень серьезности 4 / состояние функции A (24 В)ISO 7637-2 импульс 4уровень серьезности 3 / состояние функции B (12 В)ISO 7637-2 импульс 4уровень серьезности 4 / состояние функции B (24 В)ISO 16750-2 (сброс нагрузки)состояние функции D (24 В)DIN EN ISO 13766-1Машины для земляных работ и строительстваUN/ECE-R10Шумовое излучение и помехоустойчивость:
Энергонезависимая память	10 кбайт
