Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/Opt-Bonding CR9227

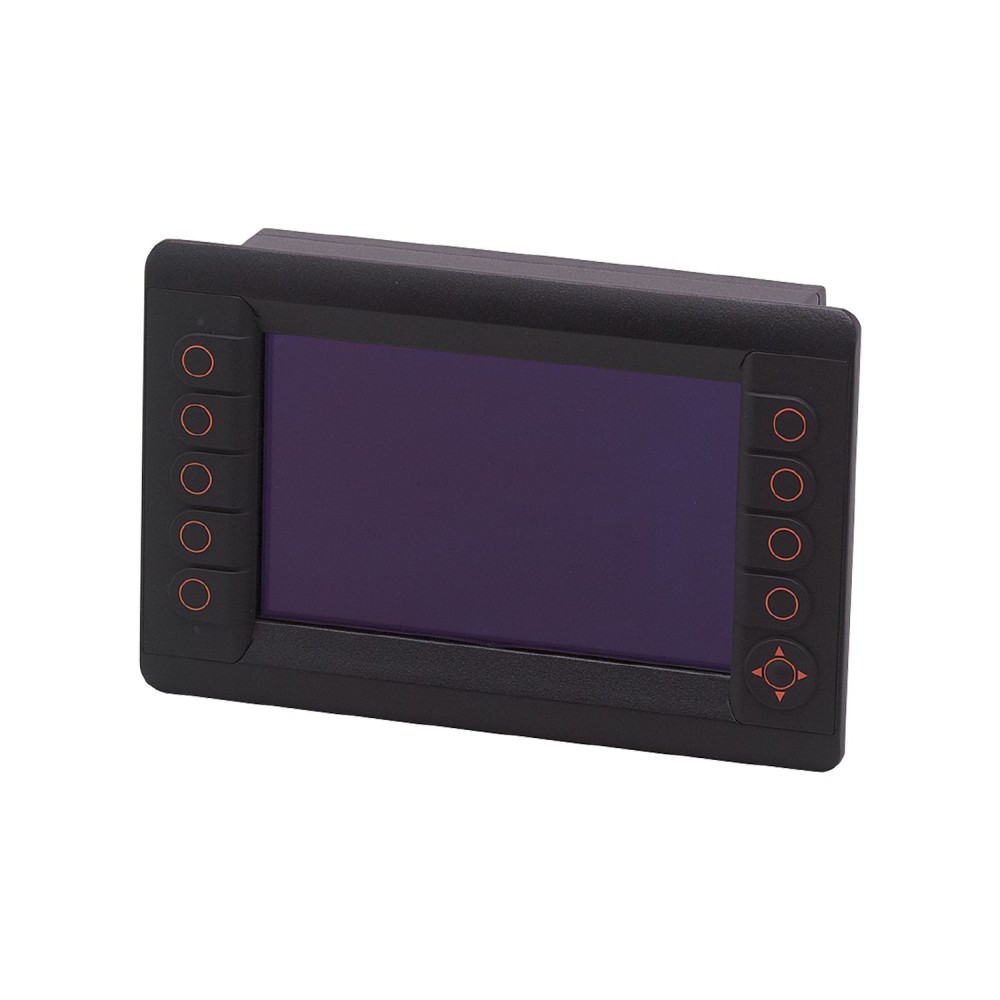

Программируемый графический дисплей IFM CR9227 (R360/PDM NG/Opt-Bonding)

Программируемый графический дисплей IFM CR9227 (R360/PDM NG/Opt-Bonding) разработан для применения в мобильных машинах и тяжелой специализированной технике. Устройство сочетает функции HMI-интерфейса и программируемого логического контроллера (ПЛК), обеспечивая надежное управление и визуализацию данных в сложных условиях эксплуатации.

Ключевые технические характеристики и преимущества

Описание сфокусировано на критически важных параметрах, определяющих функциональность устройства и его пригодность для промышленных и мобильных приложений.

Конструкция и дисплей

• Технология Opt-Bonding и защита:Конструктивное исполнение с использованием технологии Opt-Bonding улучшает читаемость 7-дюймового цветного дисплея (разрешение 800 x 480) за счет устранения воздушной прослойки, предотвращая запотевание и повышая устойчивость к вибрации и ударам. Данная особенность критична для обеспечения стабильной работы и четкой визуализации в условиях агрессивной внешней среды мобильных машин.
• Рабочее напряжение:Диапазон питания составляет 10... 32 В DC, что соответствует бортовым сетям большинства мобильных транспортных средств и промышленного оборудования.

Интерфейсы и управление

Высокая коммуникационная оснащенность:Дисплей оснащен четырьмя CAN-интерфейсами, одним Ethernet-интерфейсом и двумя USB-интерфейсами для регистрации данных. Наличие четырех CAN-интерфейсов обеспечивает возможность одновременной интеграции в сложные бортовые сети для обмена данными по протоколам, используемым в мобильной технике (например, J1939, CANopen).

Элементы управления:Устройство имеет 9 свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также 1 клавишу навигации с кнопкой. Клавиши с тактильной обратной связью гарантируют корректное выполнение команд оператором, в том числе при работе в перчатках или в условиях сильной вибрации.

Функциональность и программирование

Встроенная функция ПЛК:Дисплей выполняет функции программируемого логического контроллера в соответствии со стандартом IEC 61131-3, используя среду CODESYS 2. 3 или 3. 5. Эта функция позволяет использовать устройство как для визуализации, так и для непосредственного управления исполнительными механизмами, сокращая потребность в отдельном контроллере.

Входы/выходы и видео:Устройство имеет 1 цифровой вход, 1 аналоговый вход (диапазон 0... 32 В) и 1 цифровой выход, а также 2 видеоинтерфейса (CVBS) для подключения аналоговых камер. Наличие видеоинтерфейсов позволяет реализовать функции контроля слепых зон и улучшить обзор оператора.

Главные преимущества

• Повышенная надежность:Конструкция с технологией Opt-Bonding и компоненты, предназначенные для мобильных машин, обеспечивают высокую устойчивость к механическим нагрузкам, влаге и перепадам температур.
• Универсальность в управлении:Объединение функционала HMI и полноценного ПЛК (IEC 61131-3) в одном корпусе оптимизирует архитектуру системы управления.
• Расширенные коммуникационные возможности:Четыре CAN-интерфейса и наличие Ethernet позволяют интегрировать дисплей в многокомпонентные бортовые сети с минимальными затратами на дополнительные коммуникационные модули.
